心形多层移动置物展示架结构设计

　　该结构件面向门店陈列、工作室物料周转、展厅样品摆放以及小型仓储辅助场景，核心用途是在有限占地内提供多层承载面，同时通过外侧心形轮廓形成较强的视觉识别。与普通矩形货架相比，它并不追求高密度堆垛，而是兼顾展示属性和移动属性：底部配置脚轮，使整架能够在平整地面上短距离推移；层板沿竖向错落布置，适合放置盒装零件、样品、装饰物件、小型工具或轻型成品。

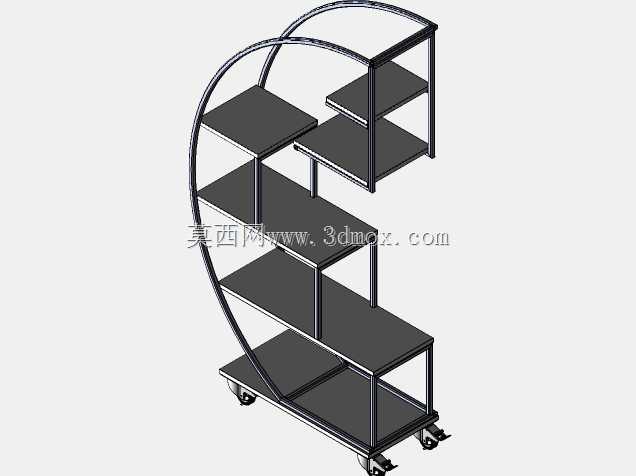

　　从整体构型看，架体由外侧弯曲线性框架、内侧竖向支撑、多层水平承载板和底部移动件组成。外侧框架采用连续弯曲的杆件形成心形外轮廓，轮廓在顶部收拢、两侧外扩，底部再回到矩形承载区域。该曲线不仅承担造型作用，也参与整体受力，能够把层板边缘的部分载荷传递至下部框架。设计时需要重点控制弯管半径、拼接位置和焊接节点，避免在视觉转折处出现截面突变或应力集中。若采用圆管制作，弯曲段应保证圆度，直线段与弧线段交接处需设置可靠连接；若采用方管或型材，则需在曲线位置采用分段折弯或拼焊方式，保证外轮廓连续。

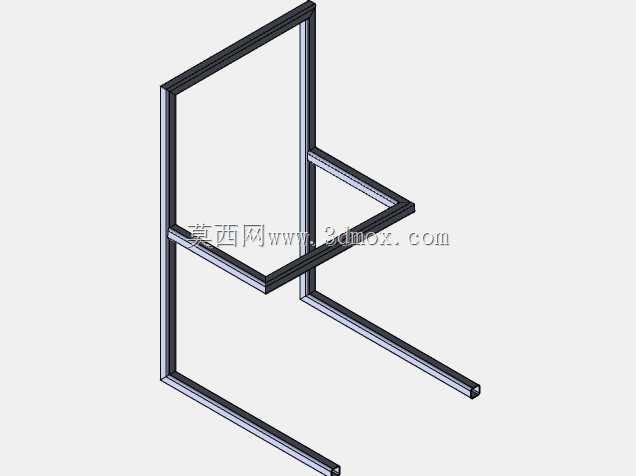

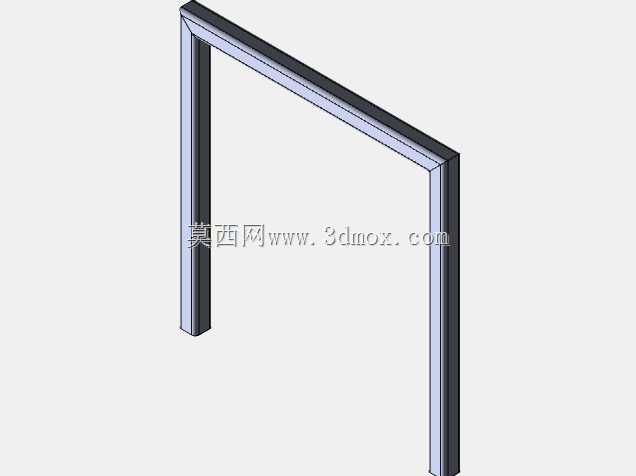

　　层板布置采用错层思路，下部承载面较宽，用于放置重量相对较大的物品；中部层板逐级收窄并向不同方向伸出，便于取放和分类；上部层板面积较小，适合摆放轻量展示物。每层板并非孤立悬挑，而是通过立杆与相邻层板形成空间框架。水平层板承担竖向载荷，立杆负责层间传力，外侧弧形框则提供侧向约束。这样的布置可以减少纯悬挑结构带来的端部下挠，也能让架体在推移过程中保持较好的整体性。

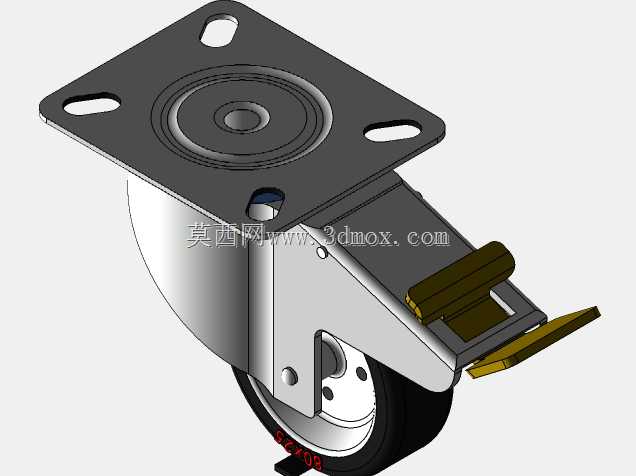

　　底部区域是结构设计的关键边界。脚轮安装位置应尽量靠近架体投影外缘，以提高抗倾覆能力；四个支撑点之间的距离不宜过小，否则上部置物偏心时容易产生晃动。底框需要承受上部全部载荷，并在脚轮安装处形成局部加强。若选用带刹车脚轮，制动轮应布置在操作人员容易接触的位置；若承载物偏重，应优先选用带滚珠轴承的双轮结构，并校核脚轮安装板与底框连接螺钉的剪切和拉拔能力。模型中底部可见脚轮与框架相连，实际制作时还应在安装位增加垫板或加厚件，避免薄板局部变形。

　　外形尺寸方面，该架体属于窄高型移动置物结构，高度明显大于宽度和深度，因此在设计时必须关注重心高度。上层不宜放置过重物件，层板承载应按从下到上递减的原则分配。安装边界主要取决于底部矩形底盘的占地轮廓以及心形外框在中部的最大外扩尺寸；推移通过门洞、电梯或通道时，应以最宽层板和弧形框架的最大投影为准，而不能只按底框尺寸判断。层板之间的净空高度需结合拟放置物品确定，若用于样品展示，可保留较大竖向间距；若用于零件盒周转，则可增加层板数量并统一盒体尺寸。

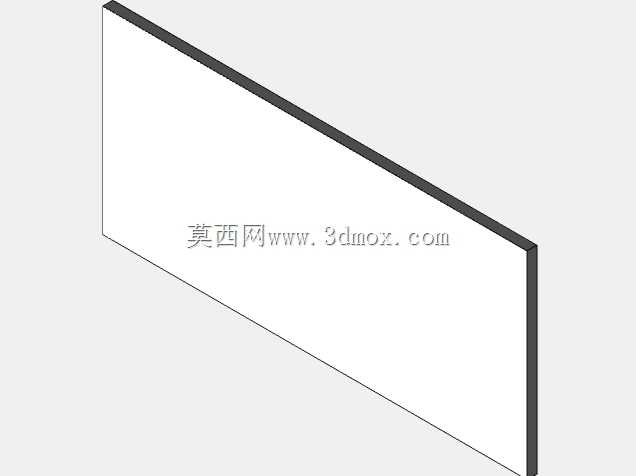

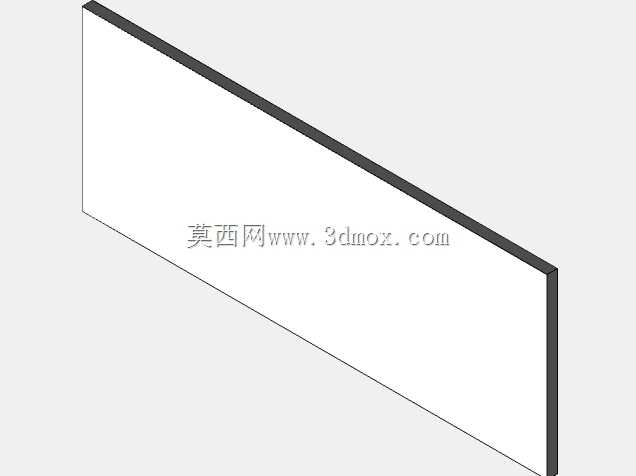

　　建模过程中，曲线骨架宜先按空间中心线搭建，再沿路径生成管状截面；层板可按独立零件建立，便于后续修改板厚、材质和表面处理。装配时需要确认弧框与层板边缘的干涉关系，尤其是层板外角与弯管内侧的贴合位置。若进入工程出图阶段，应补充弯管展开半径、焊接坡口、脚轮安装孔位、层板折弯边或加强筋位置。对于批量制作，还可将外框拆分为左右对称组件，减少工装数量；对于定制展示场景，则可通过调整层板角度、间距和外框比例来适配不同陈列主题。

　　该结构的价值在于把货架的承载功能与展示架的外观功能合并在同一框架内。工程处理上不能只关注造型曲面，还要把脚轮选型、底框刚度、层板连接、重心控制和通道通过性一并纳入设计，才能保证实物既具备稳定承载能力，又能满足移动陈列和空间装饰的使用需求。
