多孔薄壁圆筒式电机绕线防护端套

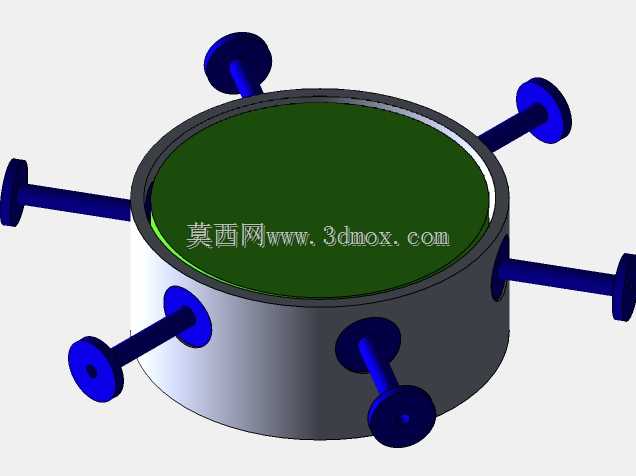

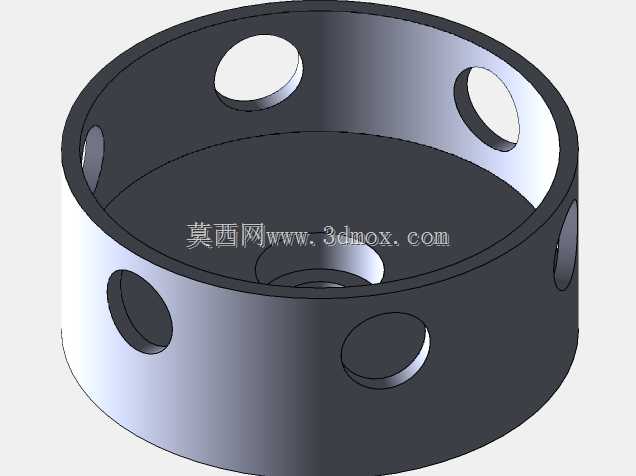

　　这个带周向开孔的薄壁圆筒构件，在小型逆变驱动电机的手工绕线工序里承担定位与防护的双重作用，现场作业时将其套在100W级电机定子外围，筒壁预留的多个径向通孔分别对应不同相绕组的出线位置，0.5mm规格的漆包线可以顺着孔位导向逐匝排布，避免绕制过程中不同线组互相剐蹭、错位堆叠。从结构形态看，构件采用一端开口、底部带环形承托边的浅筒造型，整体壁厚控制在较薄区间，既保证套入定子后不会额外占用过多径向空间，又能通过筒壁的连续圆弧面维持自身形状刚度，不会在手工绕线的侧向拉力下出现明显瘪陷。

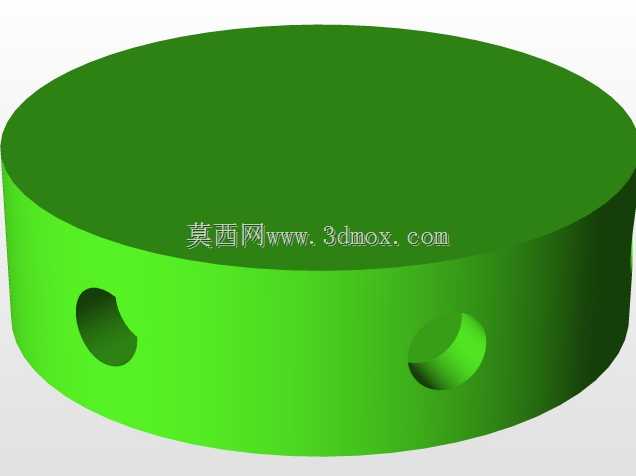

　　开孔布局是这个构件设计的核心考量，周向分布的圆孔并非均匀等距排布，而是对应定子铁芯的槽位出线角度做了错位设置：部分孔位开设在筒身上半段，供绕组起始端的引线穿出；部分孔位贴近底部承托边，适配绕制完成后尾线的固定走向；孔口边缘在建模时做了圆滑过渡处理，实际加工后不会留下锐边毛刺，漆包线高速拉扯经过孔位时，绝缘漆层不会被硬棱刮破，这一点对低压小功率电机的绕组可靠性影响很直接——很多手工绕线的定子出现匝间短路，诱因并非线径选型错误，而是出线位置的防护件边缘处理不到位。

　　从安装边界来看，筒体内径需要和定子外圆保留0.2-0.3mm的间隙，方便作业结束后快速将套体抽出重复使用；底部的环形翻边宽度不宜过大，刚好搭在定子端面的外缘即可，翻边过宽会干涉端部绕组的整形空间，过窄则无法承担轴向定位作用，绕线过程中套体容易跟着线材的拉扯向上窜动。筒身的高度要略高于定子铁芯叠厚，高出的部分可以挡住绕线时线材向外弹开的趋势，让漆包线更顺地贴入铁芯槽口，不需要操作人员额外用手指扶线导向，单人作业时的绕线效率能提升近三成。

　　这类构件在小型民用电机的维修、小批量试制场景里使用率很高，不像量产自动绕线机配备专用的金属定位胎具，手工绕线作业时用这种轻量化的筒套做辅助，不需要复杂的装夹结构，套上即可作业。建模过程中需要重点核对两个尺寸链：一是所有开孔的中心所在圆周直径，必须和定子出线槽的分布圆直径匹配，偏差超过1mm就会导致引线穿出时出现斜向拉扯，长期摩擦会磨破线皮；二是筒体内壁的圆度公差，若成型后圆度偏差过大，局部位置贴死定子外圆，抽卸套体时会剐蹭已经绕好的端部绕组，把整齐的线匝碰乱。

　　材质选择上这类套体多采用硬质薄铝板或者高强度绝缘塑料加工，金属材质的套体散热性更好，绕线过程中漆包线反复弯折产生的微量热量可以快速散出，不会让线皮受热软化；绝缘塑料材质的套体本身不带导电风险，即便作业中不小心碰到通电测试的引脚，也不会造成绕组短路，两种材质的结构开孔逻辑完全一致，只需要根据车间的作业场景切换选型。筒身底部的内圆角也做了适配处理，圆角半径和定子端面的倒角匹配，套入时不会出现卡滞，不需要用力敲击就能平稳落到定位面，避免硬质套体磕伤定子铁芯的叠片边缘。
