可伸缩多节支腿测绘三脚架结构

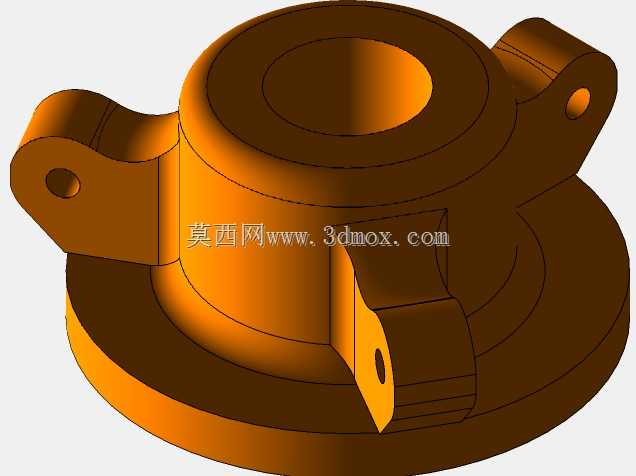

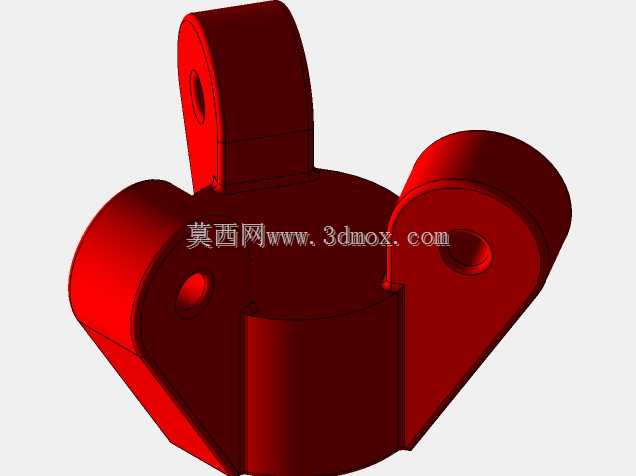

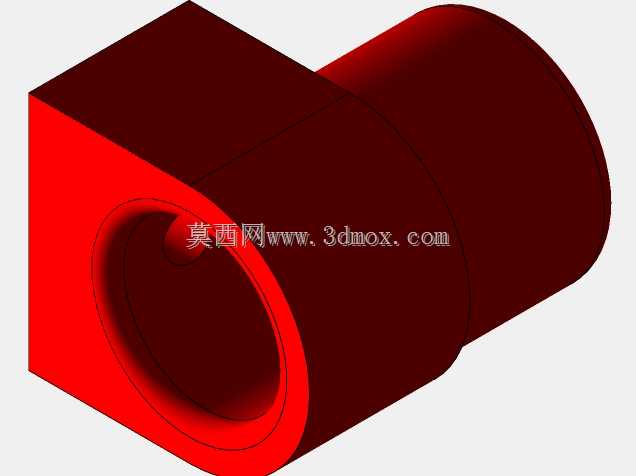

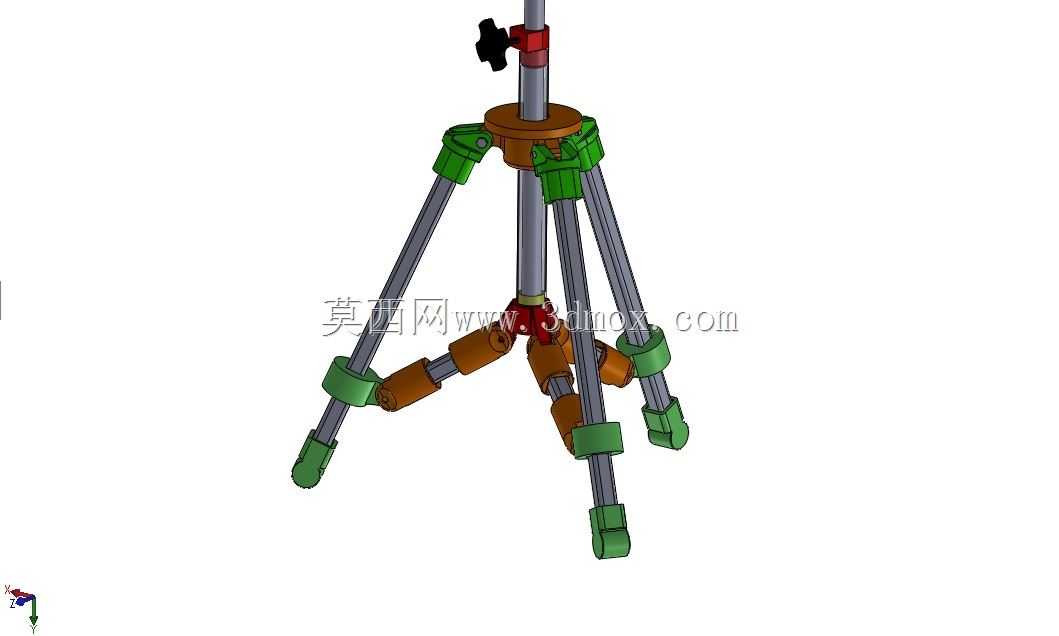

　　这套支撑结构采用中心立柱加三向辐射支腿的经典布局，整体围绕现场快速架设、稳定承载和反复收放使用来设计。中心部分为一根多段式圆管立柱，上段设置红色抱箍式锁紧件，用于控制立柱伸出高度；顶部保留外接设备安装杆，可承接测量棱镜、激光靶标、小型照明灯具、现场检测探头或临时定位工装。立柱中部的棕色回转盘承担三条支腿的铰接任务，支腿张开角度由盘体上的绿色限位座约束，避免单腿过度外展造成失稳。

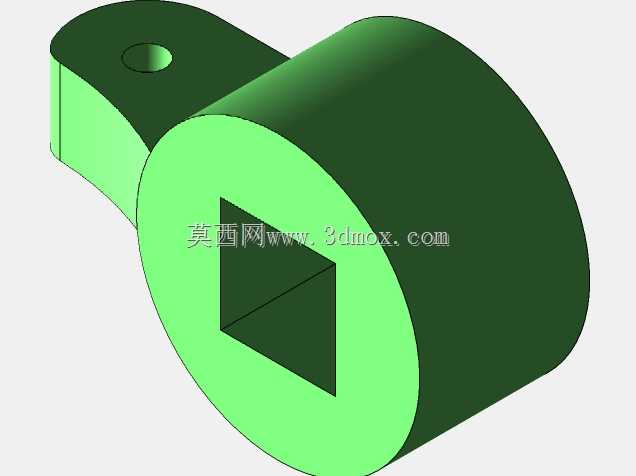

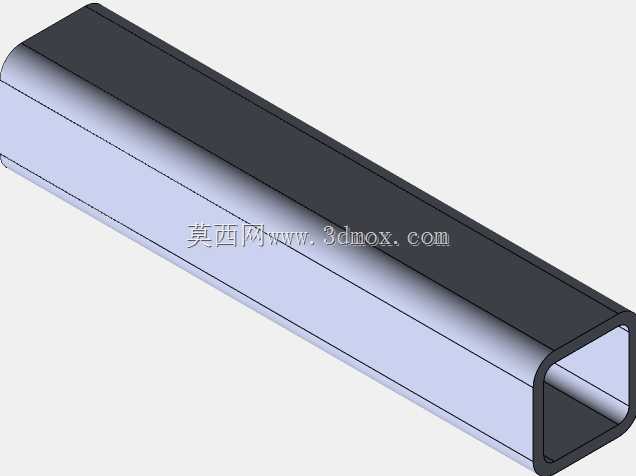

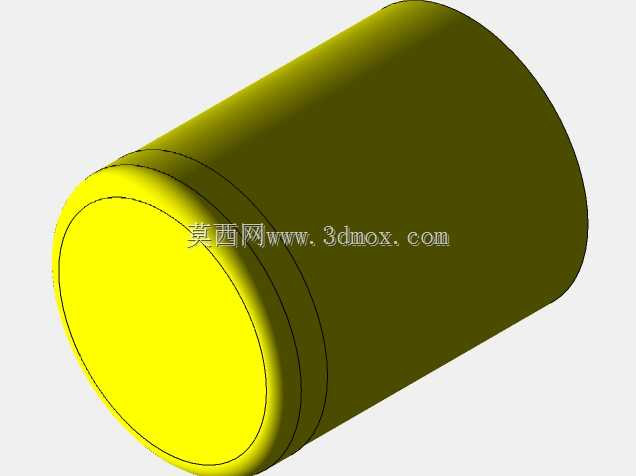

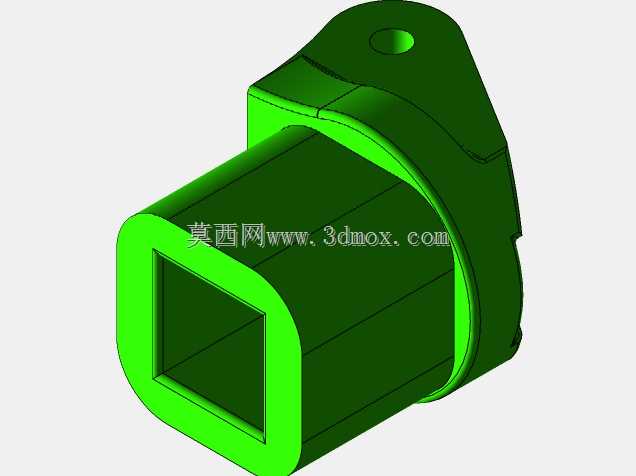

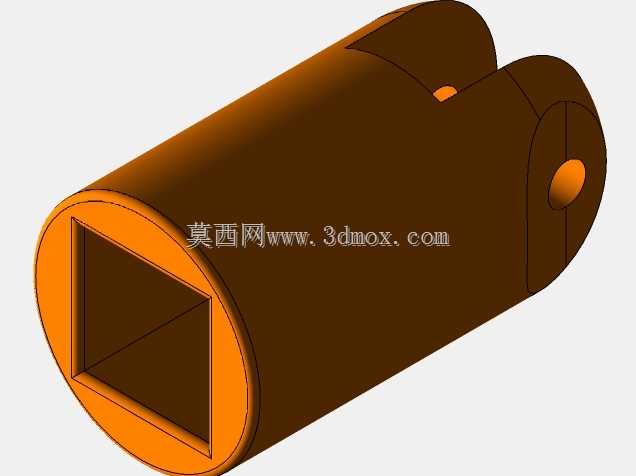

　　三条支腿并非简单圆杆，而是由内外套管、中段铰接块和末端脚垫组成。支腿上段通过绿色夹座与中心盘连接，能够在收纳时贴近立柱，在展开时向外摆出；中段棕色关节提供二次折展能力，使支架在台阶、斜坡、碎石地面等不平整现场也能分别调整每条腿的姿态。支腿下段为可伸缩圆管，绿色锁紧套用于固定伸缩长度，末端绿色脚垫增大接触面积并降低滑动风险。这样的组合让设备既能在平整室内地面低高度展开，也能在户外高差较大的位置通过单腿独立伸缩完成粗调平。

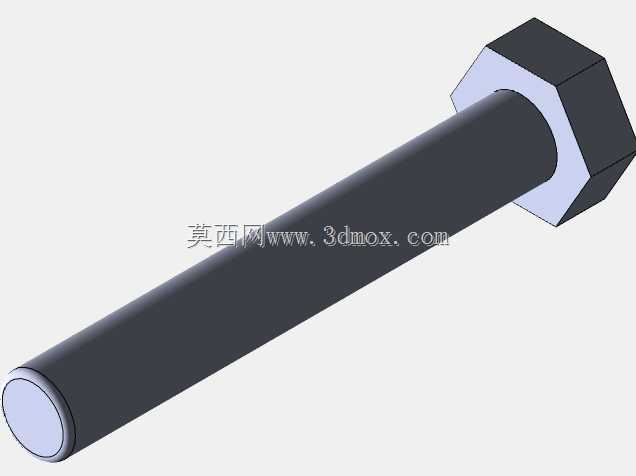

　　从实际使用看，这类结构常见于工程测绘、施工现场放样、设备安装对位、展览临时支撑和户外检测作业。操作人员到达现场后，先将三条支腿向外拉开，使中心盘大致位于工作区域上方，再根据地面情况压下各支腿，确认脚垫贴合后锁紧中段关节。随后松开立柱抱箍，将顶部安装杆提升到需要的观测高度，再通过支腿伸缩量和立柱垂直度进行微调。由于载荷主要沿支腿轴向传递，圆管截面在受压状态下材料利用效率较高，关节处则通过销轴承受剪切和弯曲，结构受力路径比较直接。

　　设计时需要重点关注几个边界。其一，支腿完全张开后，底部三点构成的支撑多边形决定抗倾覆能力，顶部设备重心应尽量落在该多边形中心附近；若外接设备偏重或侧向受风，应适当增大张开半径，不宜只追求架设高度。其二，中心立柱伸出越长，顶部微小偏摆会被放大，因此高位使用时应优先保证支腿锁紧套和抱箍完全压合，必要时降低立柱伸长量。其三，脚垫与地面的摩擦条件不可忽略，光滑地坪、湿滑钢板或松散沙土上的支撑表现差异明显，模型中脚垫外形预留了更换防滑垫的空间。

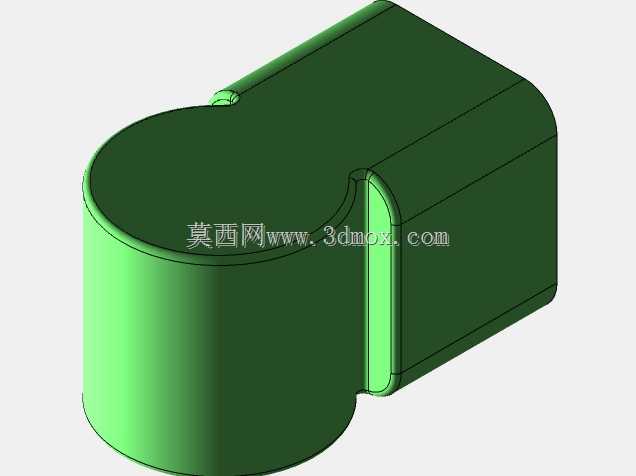

　　三维建模过程中，圆管支腿适合采用扫掠和多配置长度控制，铰接座、锁紧套、回转盘等件则应保留真实装配间隙。绿色夹座内部需要体现抱紧开口和紧固件位置，因为这类零件依靠夹紧力产生摩擦锁止；若只建外观而省略开口、螺栓和贴合面，后续做工程图或运动校核时会丢失关键结构信息。中段关节应建立同轴销轴关系，并限制支腿折展的极限角度，防止干涉检查时出现穿模。中心盘与三根支腿之间采用圆周阵列思路布置，但在装配体中仍建议保留独立支腿子装配，便于模拟不同地面高度下的非对称展开状态。

　　外形边界方面，收纳状态下三支腿收拢后整体接近细长柱状，占用空间小，适合放入运输袋或随车工具箱；展开状态则形成下宽上窄的锥形支撑轮廓，底部外接圆半径明显大于中心立柱直径。顶部杆径、抱箍宽度和支腿管径之间形成逐级承载关系：顶部负责安装接口，立柱传递垂直载荷，支腿负责把载荷分散到地面。各彩色部件在模型中不仅是外观区分，也对应不同功能模块，便于结构评审时快速识别锁紧、铰接、伸缩和防滑部位。

　　在维护层面，销轴、锁紧套和抱箍属于高频操作件，设计时应考虑磨损后的补偿与替换。支腿管表面若长期滑动，需要控制外径与锁紧套内径的配合，过松会导致承载后下沉，过紧则影响快速调节。整体结构没有复杂传动链，优势在于故障点少、架设直观、适应地形能力强；局限是支撑精度依赖人工调节，不适合作为高刚性固定机床平台，更适合现场临时、可移动、需反复收展的支撑任务。
