小型番茄破碎打浆加工机组结构

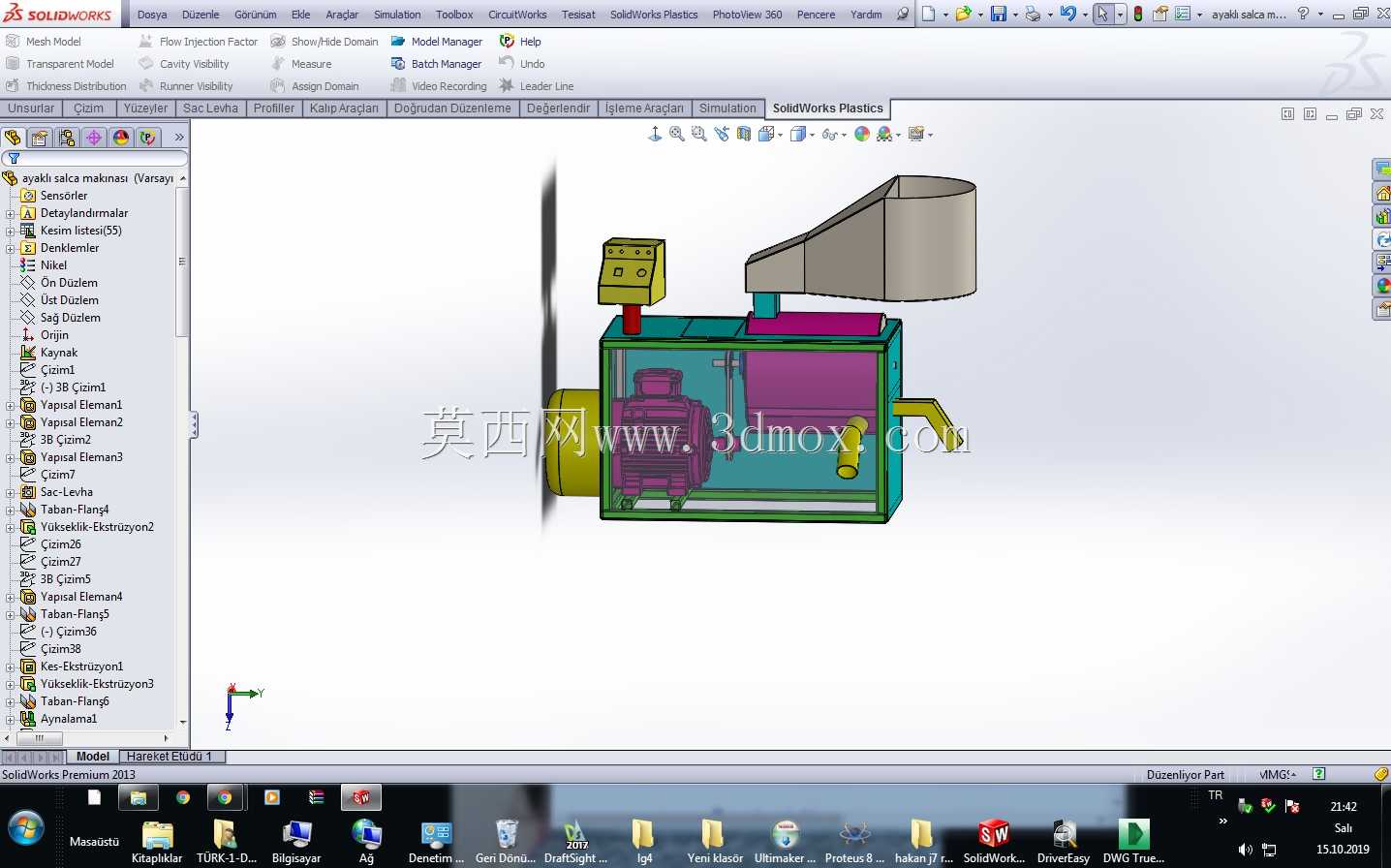

　　这套三维结构对应小型番茄加工线上的破碎打浆主机，整体采用电机直联侧置、主机腔居中、进料斗上方布置、出料槽侧向伸出的紧凑布局，适合中小型果蔬加工车间、作坊式番茄预处理工位使用，承担鲜果输送入料后高速破碎、粗打浆并排出物料的工序。从整机装配关系来看，动力单元选用卧式电机布置在机架左侧低位，电机轴端通过带轮与三角带将扭矩传递至主机破碎腔主轴；带传动外侧设置护罩，既避免运行中人员接触旋转件，也能阻挡加工现场汁水、果皮飞溅到带面造成打滑。主机腔体采用箱式焊接机架承托，侧板、底板与支撑腿通过型钢拼焊后再加工安装面，保证电机轴与破碎主轴的平行度，减少带轮偏载带来的皮带异常磨损。破碎工作腔位于机架中部，腔体内布置回转主轴、击打叶片与筛网支撑结构，

　　鲜果从上方的扩口进料斗落入腔体后，由高速回转的叶片击打、剪切，完成番茄破碎与粗分离；腔侧设置斜向出料导槽，打浆后的物料沿导槽靠重力排出，可直接对接下方收集容器或后续输送设备。进料斗采用上宽下窄的渐缩斗型，上口扩开方便人工或前置输送设备连续喂料，下口收口对准破碎腔进料区，避免鲜果滚落外溢；斗体与主机腔采用法兰边加紧固件连接，日常清理内部残留物料时可快速拆卸。整机外形边界控制在小型设备范畴，电机外伸端、腔体护罩、出料槽端部均为安装时需要预留的干涉检查位置；落地支撑腿底部留出地脚板开孔，可固定在水泥基础或钢制平台上，抵消高速回转产生的振动。建模过程中对传动系统的同轴度、皮带张紧调节空间做了明确表达：电机底板开设长槽安装孔，

　　能够沿机架滑轨方向小范围移动，以此调整三角带张紧度，更换皮带时无需拆解主机腔体。腔体侧盖通过周向螺栓固定，端盖上预留主轴轴承座安装位，轴承座外侧设置密封结构，防止番茄汁水沿轴渗出进入轴承，也避免外部冲洗水进入润滑腔。从现场使用角度看，这类小型加工设备不需要复杂的土建基础，车间内接通动力电、摆放就位后即可配合人工喂料完成批次加工；设备周边需要预留电机散热空间、皮带护罩拆卸空间以及出料槽下方的收集桶摆放空间，进料斗上方则要留出人工倒料或小型提升机对接的高度。结构设计上将动力区与加工区做了侧向分隔，电机位于腔体外侧低位，汁水飞溅路径难以直接到达电机壳体，降低了潮湿工况下电机受潮的概率；机架底部采用敞式支腿结构，

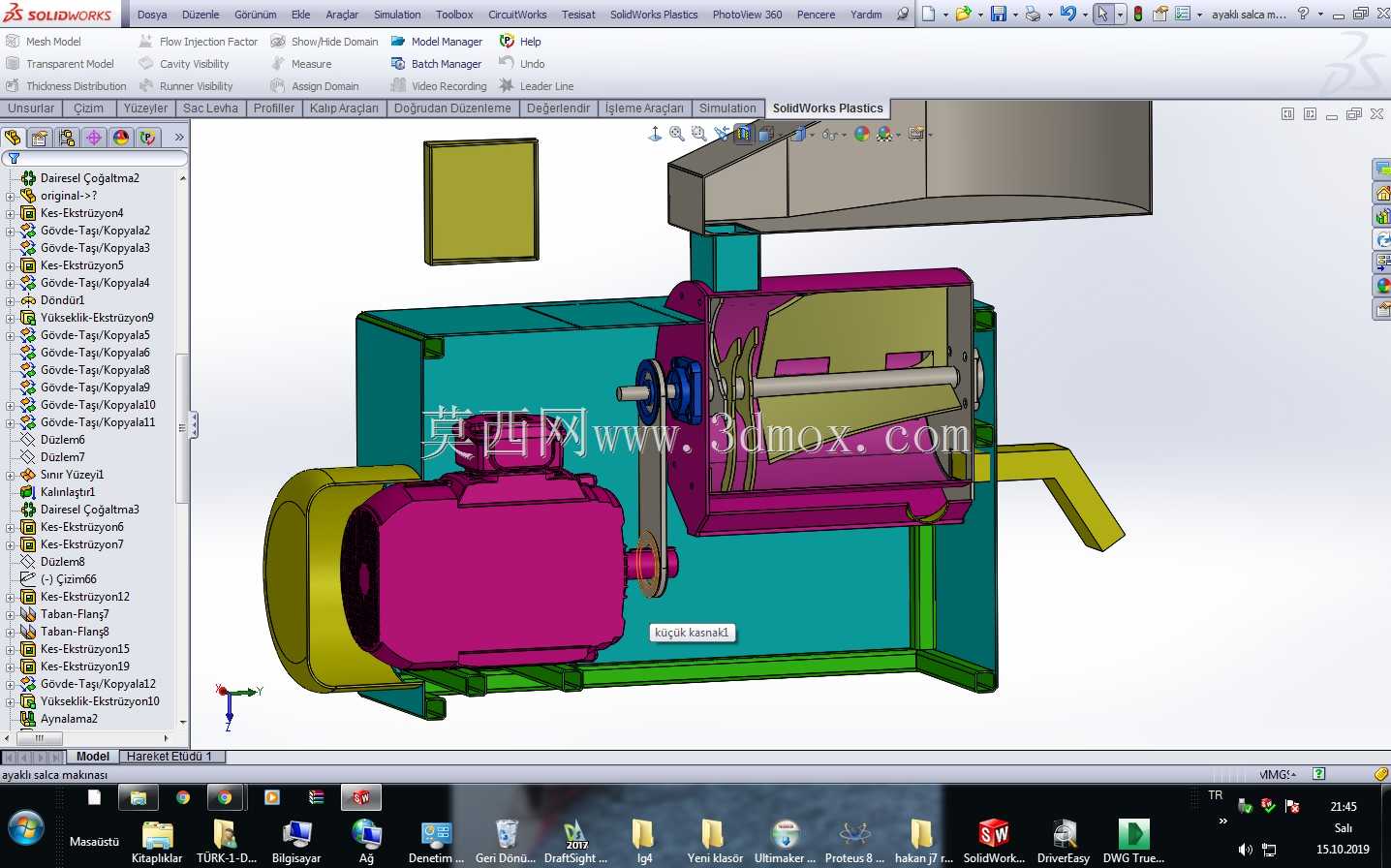

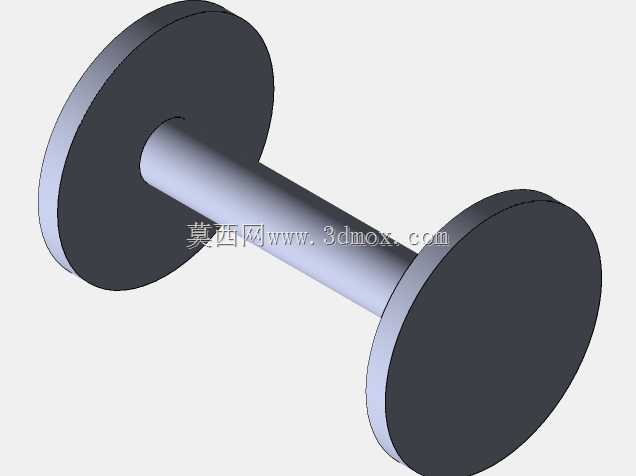

　　冲洗地面时污水不会在机架内存留，便于班组每日收工后冲洗保洁。破碎腔内部的叶片与腔体之间保留合理间隙，既保证击打破碎效果，也避免硬异物进入后卡死转子；主轴两端采用带座轴承支撑，轴承座安装面与腔体侧板通过螺栓定位，拆换筛网或检修叶片时，松开侧盖紧固件即可暴露工作腔，不需要整体吊离电机。三维装配里完整呈现了从电机、带传动、主轴转子、腔体壳体、进料斗、出料导槽到机架护罩的全部层级，各零件的装配顺序、紧固件位置和运动件包络范围清晰可查，对于同类小型果蔬破碎设备的改型、工位布局校核以及检修空间规划都有直接参考价值。在生产线排布时，可将该设备置于鲜果清洗提升机出料端下方，进料斗承接提升机来料，出料端对接浆体收集槽或螺杆泵，完成从鲜果到粗浆的连续预处理；单机也可独立使用，适配小批量、多品种的果蔬破碎作业。
