带瞄准镜长杆弹射器械结构设计

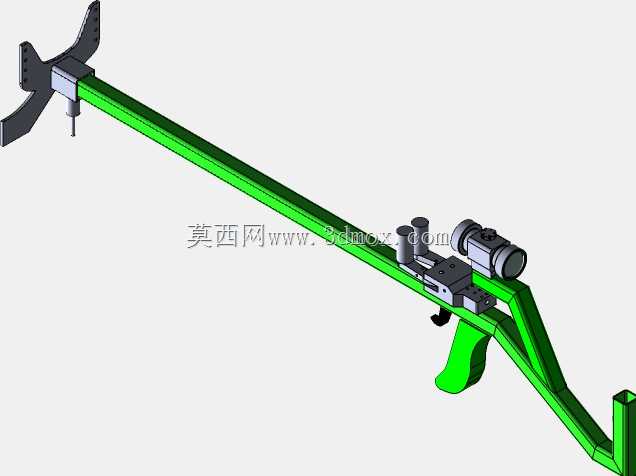

　　该结构围绕长行程弹射类器械的使用需求展开，整体采用细长主梁作为承载主体，前端布置叉形支撑与触发连接座，中后段集成瞄准组件、扳机机构、手枪式握把以及尾部支撑脚，形成一套便于持握、瞄准和稳定放置的机械装置。从实际使用场景看，这类结构常见于户外弹射器具、教学演示装置或机械原理验证平台，重点不在于复杂外观，而在于力传递路径、操作人机关系和各功能部件之间的安装边界是否合理。

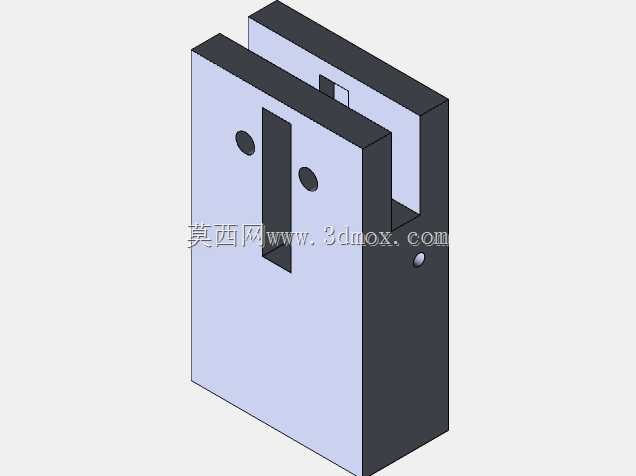

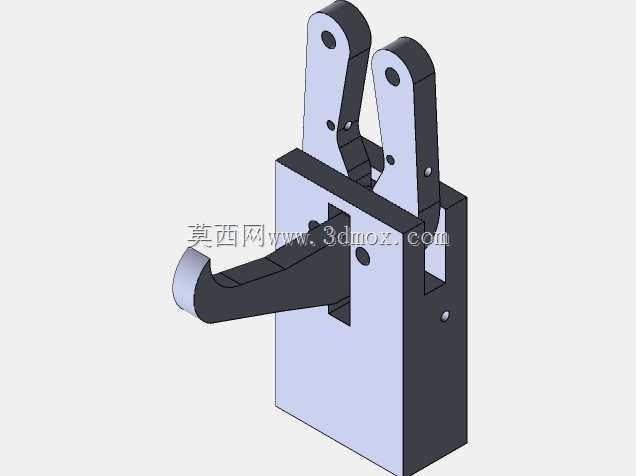

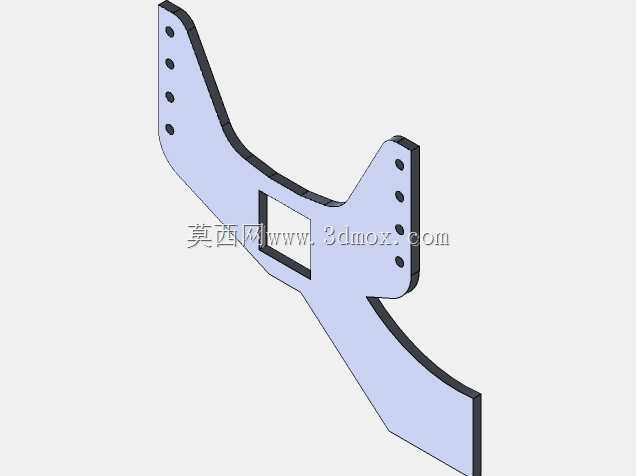

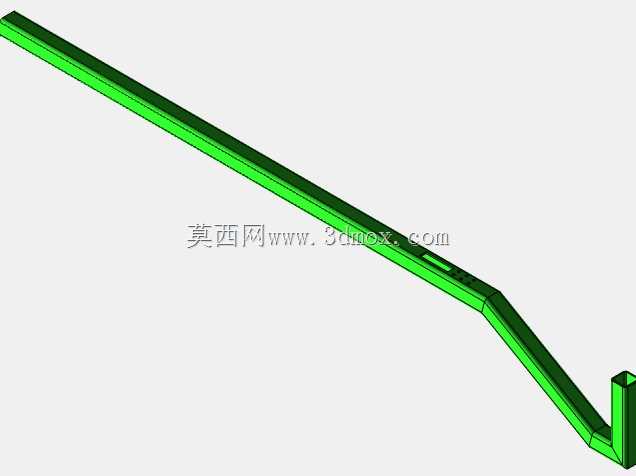

　　主梁是整台器械的核心承载件，模型中以连续长杆形式贯穿前后，既承担前端工作部件与后部握持组件之间的连接，又为弹射行程提供直线导向基础。长梁截面在建模时需要兼顾抗弯刚度与整体重量，若截面过小，前端受力后会产生明显挠曲，影响瞄准线与发射轨迹的一致性；若截面过大，则会造成持握端沉重、搬运不便。工程设计中通常会把主梁做成规则型材或焊接框架形式，使上表面保持平直，便于安装导轨、瞄准座或其他附件。前端叉形件通过块状连接座固定在主梁端部，其张开形态可用于支撑、限位或挂载外部构件，连接座下方保留竖向销孔，能够与触发件、拉索或弹性组件形成配合。

　　瞄准部分布置在主梁中后段上方，由镜筒、调节座和连接夹具组成。镜筒轴线与主梁长度方向保持平行，夹具下方设置多层垫块，用于补偿镜身中心高与主梁上表面之间的高度差。实际结构设计时，瞄准座不能只考虑外观贴合，还要关注重复装夹精度和锁紧可靠性：夹具与梁面之间应保留足够接触面积，锁紧螺钉的位置应避开内部运动件；调节座需要提供俯仰和偏航方向的微调可能，使瞄准基准能够与器械实际作用方向校准。若该装置用于教学或原理展示，瞄准组件还可作为机械基准安装的典型案例，用来体现平行度、高度差和可调接口的设计方法。

　　握持与发射控制区域集中在主梁后段。手枪式握把向下延伸，握持角度接近常见手持工具的姿态，操作者单手托握时手腕处于较自然位置；扳机位于握把前方，采用小摆杆形式，外形简洁，便于手指扣动。握把与主梁之间通过过渡支架连接，该区域是人机操作和载荷传递的交汇点，不能按孤立零件处理。支架既要把握把上的支撑力传递到主梁，又要为扳机转轴、复位件和限位面留出空间。模型中绿色框架在后段形成三角形走向，这种布置有利于提高握把根部与主梁连接处的刚性，减少扣动扳机或持握施压时产生的局部变形。

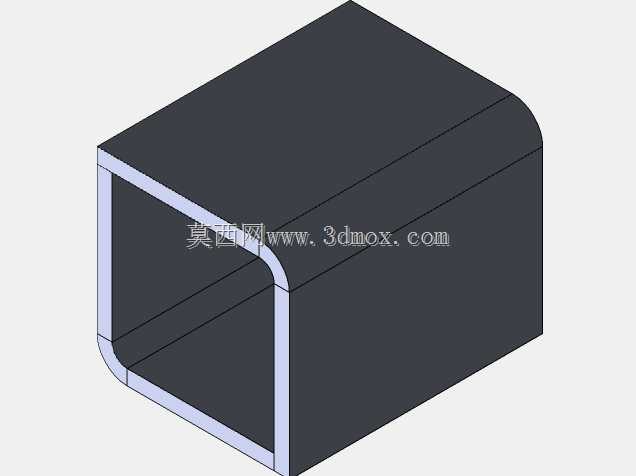

　　尾部支撑脚位于整机最后端，与前端叉形件、下方握把共同构成多点停放关系。器械放置在平面上时，握把和尾部支撑脚可承担主要支撑作用，前端工作部通过长梁保持抬高，避免直接接触地面。支撑脚采用短柱式结构，外形并不复杂，但安装方向需要配合整机重心：若重心偏前，尾部支撑应适当后移或增加接触面积；若重心靠后，则前端支撑需要承担更多防倾翻作用。长杆类器械的横向稳定性通常弱于短机身设备，因此支撑件的跨度、接地位置和主梁高度都会影响静置状态下的抗侧翻能力。

　　从外形尺寸与安装边界看，整机长度明显大于高度和宽度，属于狭长型设备。运输和收纳时需要重点控制前端叉形件、上方瞄准镜以及下方握把三个外凸方向。前端叉形件向两侧展开，是宽度方向的主要边界；瞄准镜位于主梁上方，决定了上部堆叠空间；握把向下突出，决定了放置台架或包装箱底部的避让高度。三维建模时应将这些外凸件纳入统一包络检查，尤其在装配体中验证镜筒调节旋钮、扳机摆动范围、前端销钉安装位置是否与主梁或支架发生干涉。

　　功能实现上，该装置的结构逻辑可以分为承载、瞄准、操作、支撑四个模块。承载模块以长梁和前后连接座为基础，保证各部件沿同一纵向基准布置；瞄准模块通过上方镜筒提供视觉对准；操作模块通过握把和扳机完成人机交互；支撑模块则通过前端叉架和尾部支脚保证停放稳定。各模块之间并非完全独立，瞄准座的位置会影响握持平衡，握把角度会影响操作者视线，支撑脚高度又会改变静置时主梁俯仰状态。因此在详细设计中，需要反复调整这些部件的相对位置，而不是单独追求某一零件的造型。

　　对于机械结构设计者而言，该模型的参考价值在于狭长机架、附件安装和人机握持区域的综合布置。长梁类产品在工程中并不少见，例如轻型操作杆、便携式支架、手动触发装置和实验台架都面临类似问题：既要保证纵向刚度，又要控制重量；既要布置功能附件，又要保留操作空间；既要满足使用姿态，又要兼顾停放和运输边界。通过该装配体可以直观检查零件之间的层级关系、运动件的摆动空间以及外露功能件的布局合理性，为后续工程出图、型材选型、连接件强度校核和实物样机制作提供清晰的结构基础。
