可调角度弯管折弯工装夹具结构

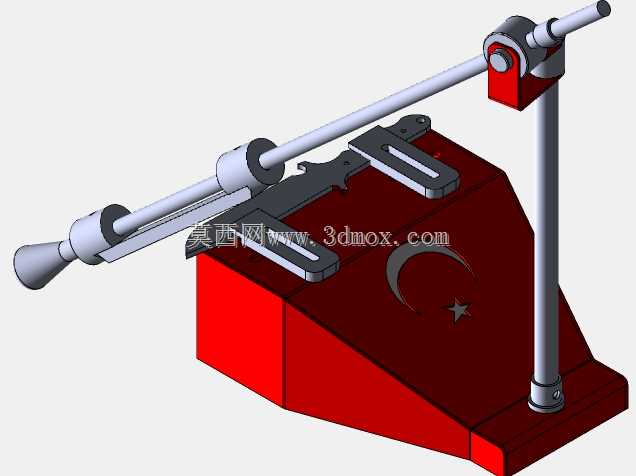

　　这套三维结构面向小批量管材、细圆棒类零件的现场折弯与校形作业，整体由红色焊接式底座、立式支撑立柱、横向长管导向组件、前端锥形压头、中部滑动夹持块以及角度调节铰接座组成，适合维修车间、五金试制工位、教学实训台和小型金属加工单元使用。设备的核心作用是在不依赖大型液压折弯机的情况下，对细长杆件进行低载荷弯曲、角度复核和手工施压成型，尤其适用于管径较小、折弯力不大、换型频繁的加工场景。

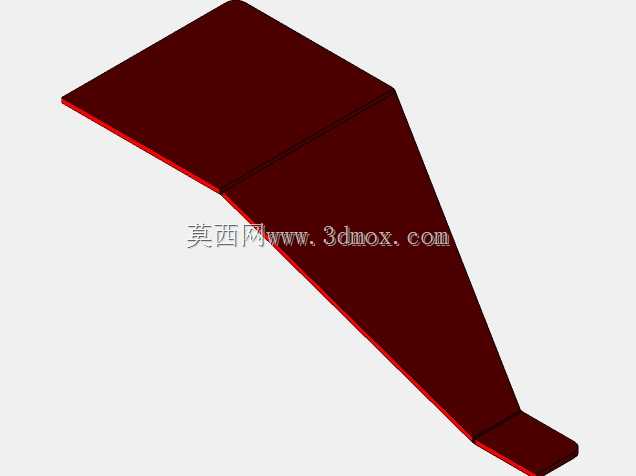

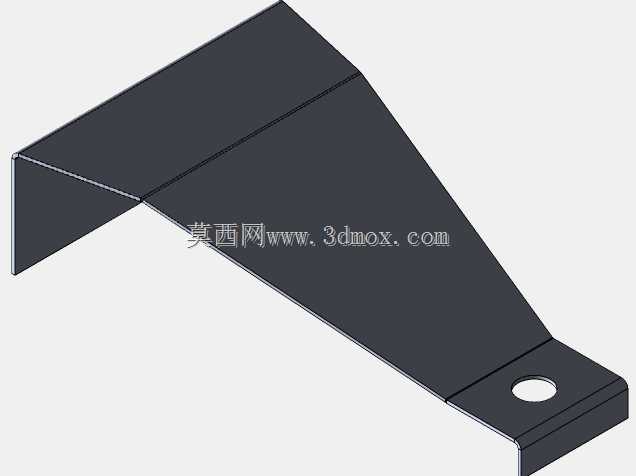

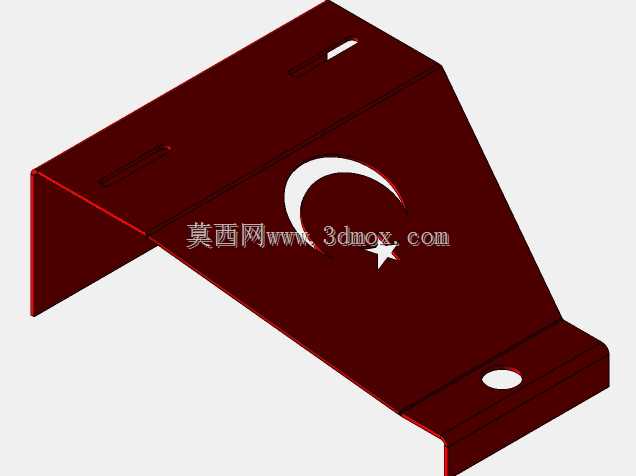

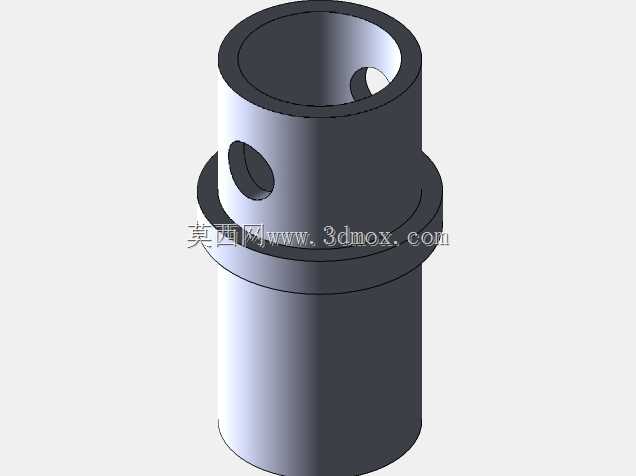

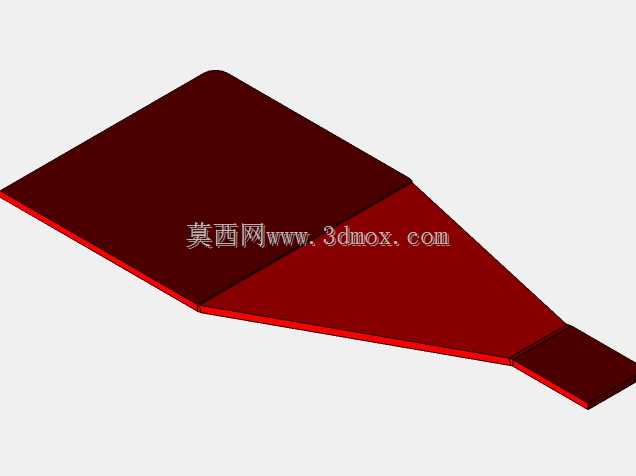

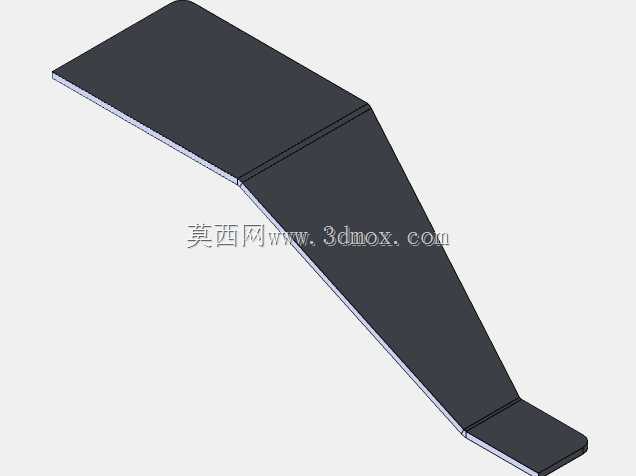

　　从实际布置看，底座采用楔形箱体造型，底面为平整安装面，可通过螺栓固定在工作台或地面预埋件上；底座上表面预留两组长圆形安装槽，用于固定工件定位块或辅助靠山，槽孔方向与折弯受力方向匹配，能够在压紧过程中承受横向滑移载荷。底座侧面带有星月标识区域，外形并非单纯装饰，而是通过斜壁加强箱体刚度，减少薄板焊接底座在反复受力时的局部凹陷。立式圆柱支柱从底座后侧竖直伸出，底部设置法兰盘和紧固螺钉，支柱与底座之间形成稳定的悬臂支撑关系，支柱顶端安装可旋转的铰接滑块。

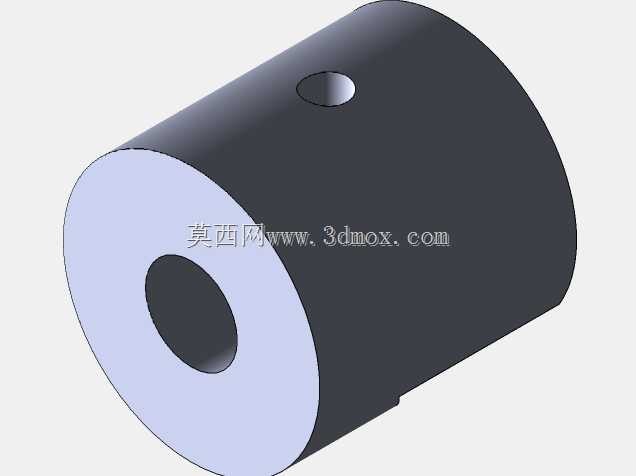

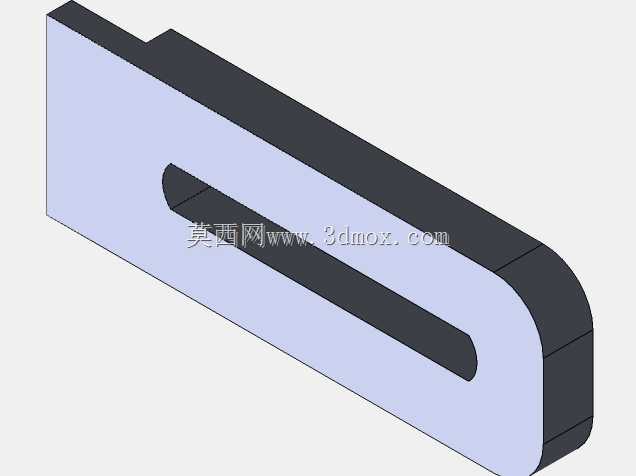

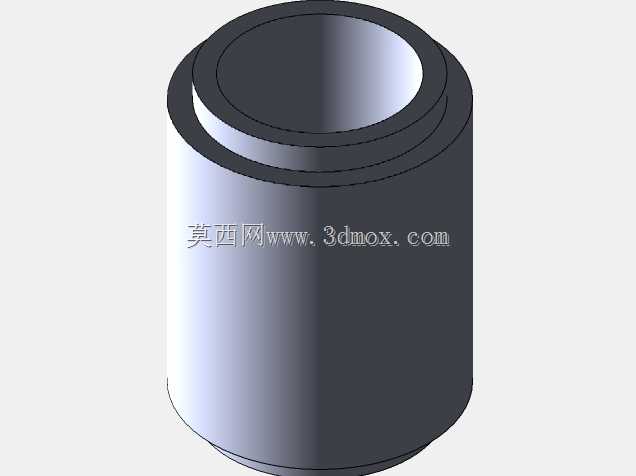

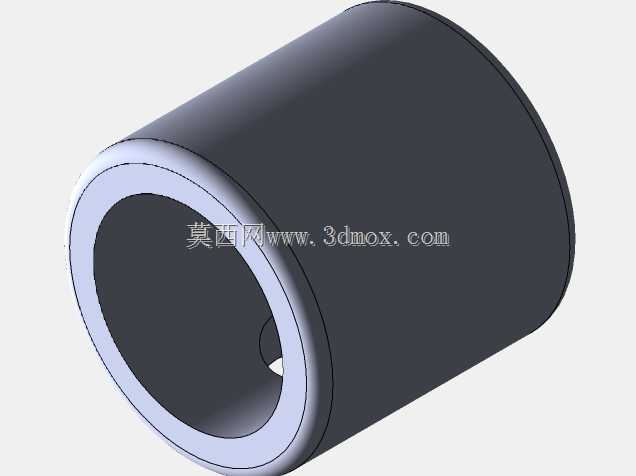

　　横向执行部分采用一根贯通的长圆管作为主受力杆，杆体穿过铰接座，前端连接锥形施压头，后端保留手动操作段。作业时，操作人员可通过杆端施加推力或杠杆力，使前端压头沿设定轨迹靠近工件；铰接座允许横向杆在竖直平面内摆动，从而适应不同开口角度的折弯需求。结构中多处使用套筒式滑动件，中部两个灰色夹持块可沿长管调整位置，也可与底座上的定位槽配合，限制工件在折弯过程中的侧向窜动。夹持块外形为带台阶的压板结构，接触面做平直处理，能够贴合圆管外壁，避免点接触造成压痕。

　　设计思路上，该工装没有采用复杂的数控驱动，而是把机械结构拆成支撑、导向、施压、定位四个功能区。底座负责承受弯矩并提供安装边界，立柱负责抬高旋转支点，长管负责传递人工作用力，滑动夹持块负责快速更换工件位置。这样的布局使设备在狭小工位内也能完成装夹，维护时只需清理铰接轴、套筒和定位槽内的切屑，不需要拆解大型传动系统。对于试制阶段经常变化的管材直径和折弯角度，这种开放式结构具有较强的可改造性：可以更换前端压头轮廓，增加仿形槽，也可以在底座槽位上加装V形块、快速夹钳或角度挡板。

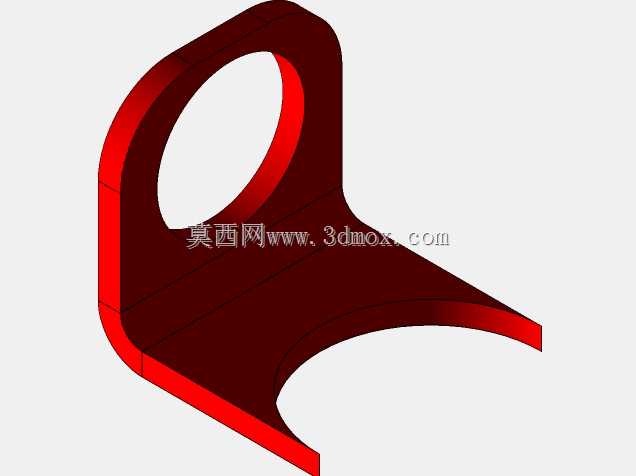

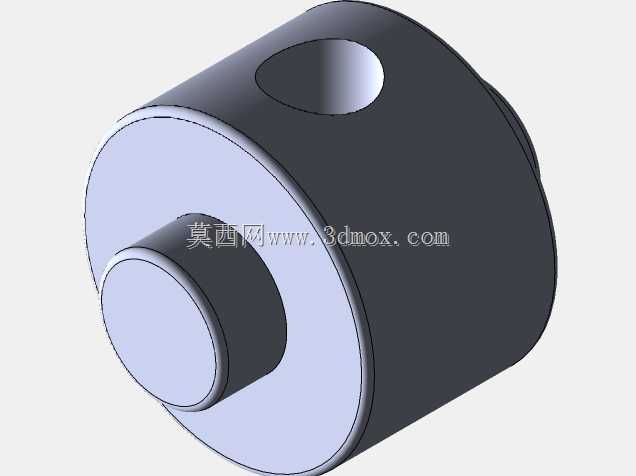

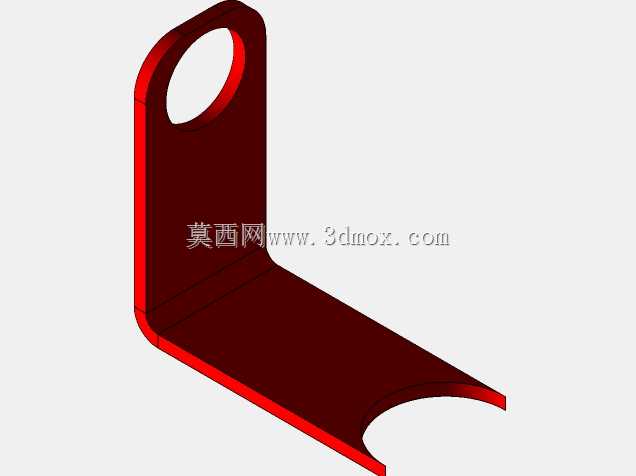

　　角度调节是该结构的重点。横向长管并非固定在水平位置，而是通过顶端红色铰接座与立柱连接，铰接轴方向垂直于折弯平面，使压头能够绕轴做圆弧运动。根据工件所需折弯角，操作人员可调整长管初始高度和压头伸出量，再利用中部夹持块锁定工件参考位置。由于折弯过程中材料会发生弹性回弹，实际工装调试时通常需要先取短料试弯，记录压头下行量与成型角度之间的关系，再反向修正定位块位置。该结构适合处理四十五度以内的轻载弯曲，若用于更大角度或更高强度材料，应复核立柱根部、铰接销轴和底座焊缝的强度。

　　外形尺寸方面，模型呈现出明显的台式工装特征：底座长度大于宽度，承担主要支撑面积；立柱高度约为底座高度的数倍，使横向杆具备足够摆动空间；长管向前后两侧伸出，前端压头超出底座边缘，便于放置较长工件；后端操作段保留握持长度，方便人工施力。安装时需注意底座前沿与工作台边缘的距离，避免长工件在弯曲时与台架干涉；立柱后侧应预留杆件后仰空间，防止铰接座转到上限时碰到墙面或其他设备。底座上的长槽提供了一定的调节余量，但槽口边缘不宜承受集中冲击载荷，紧固压板时应使螺栓贴合槽底并均匀锁紧。

　　从结构工程角度看，该模型对工装设计人员有较好的参考价值。它展示了如何用简单的回转副、滑动副和刚性基座组合成手动加工装置，也体现了小设备在开放性、可接近性和换型效率方面的优势。三维建模时需要重点保证立柱与底座的同轴和垂直关系、铰接轴与长管轴线的空间正交关系、夹持块槽面与工件轴线的平行关系；若进入工程图阶段，还应补充销轴公差、套筒配合间隙、底座安装孔位以及压头工作行程，才能使方案从外观模型转化为可制造、可装配、可调试的实际工装。
