沃尔沃BL71挖掘装载两用机铲斗结构

　　该铲斗对应挖掘装载机后端挖掘工作装置，是BL71这类两用设备在土方开挖、管沟修整、散料装卸和轻度破碎清理作业中直接接触物料的执行部件。整机前端承担装载、推平和回填，后端则依靠动臂、斗杆与铲斗完成较深位置的挖掘；铲斗的几何形状、铰接位置和切削刃布置，直接决定满斗率、挖掘阻力、卸料干净程度以及在狭窄管沟中的适应能力。

　　从现场使用看，这类铲斗常见于市政管网、农村水利、道路边沟、房建基础和厂区维护场景。作业对象并不单一，既可能是素土、砂土、黏土，也会遇到碎石、建筑垃圾和压实回填层。斗体采用较深的弧形腔，物料在切入后沿底板和侧板向上翻滚，能够在一次收斗动作中形成较稳定的料堆。前部斗齿负责先破坏物料密实结构，侧刃和底刃随后扩大切削范围，减少斗体两侧阻力；对于黏性土壤，圆弧过渡可降低物料在斗内搭桥和残留的概率，提升举升回转后的卸料效率。

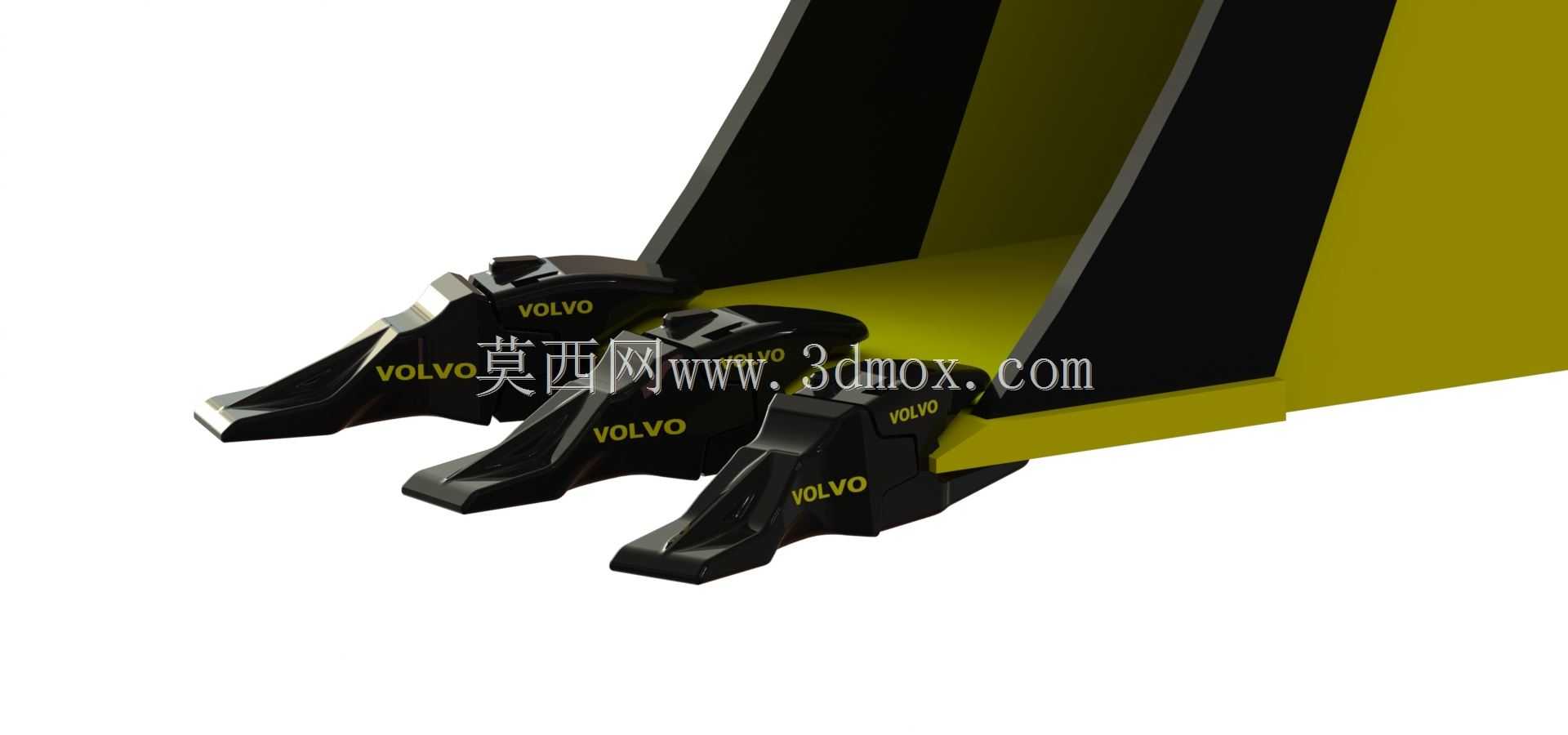

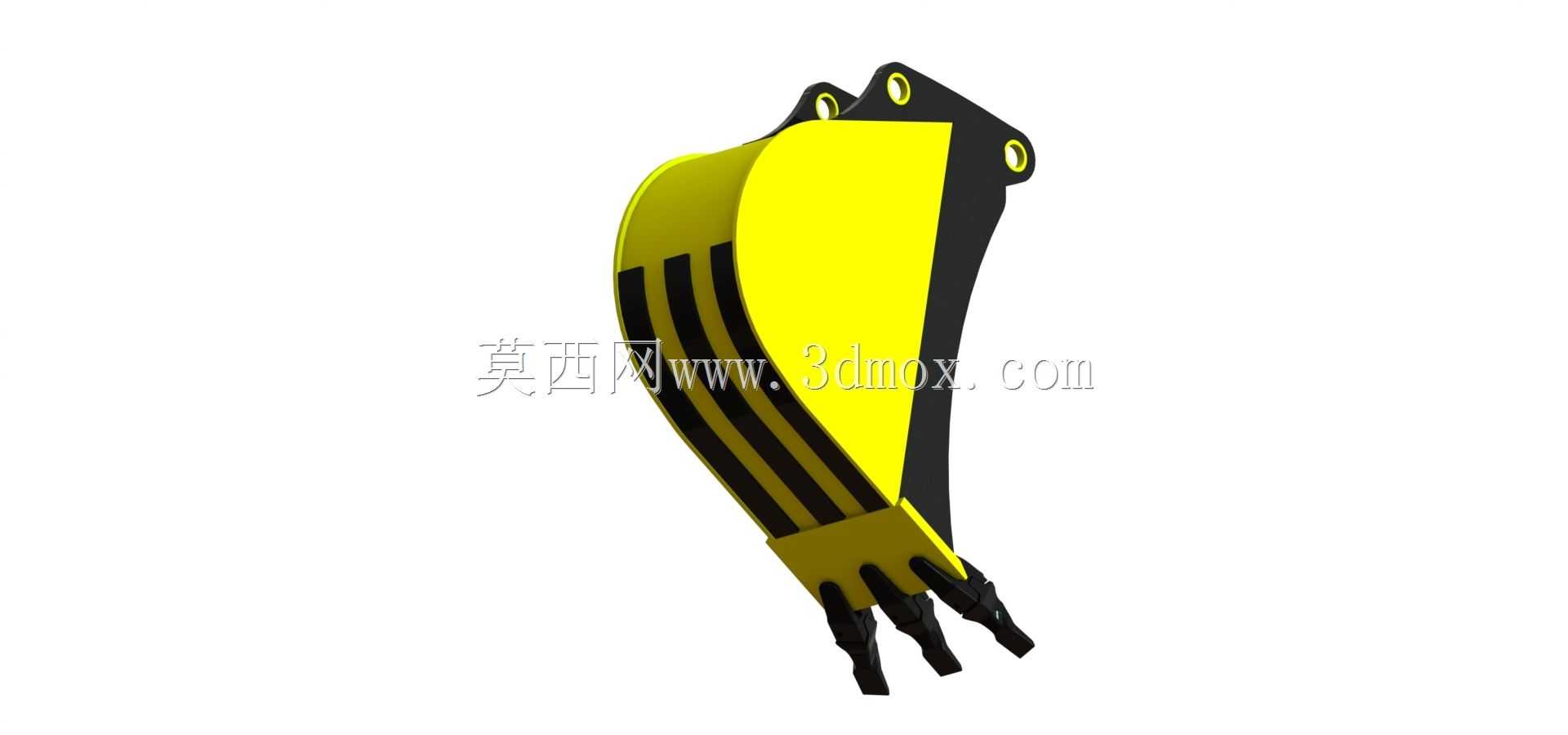

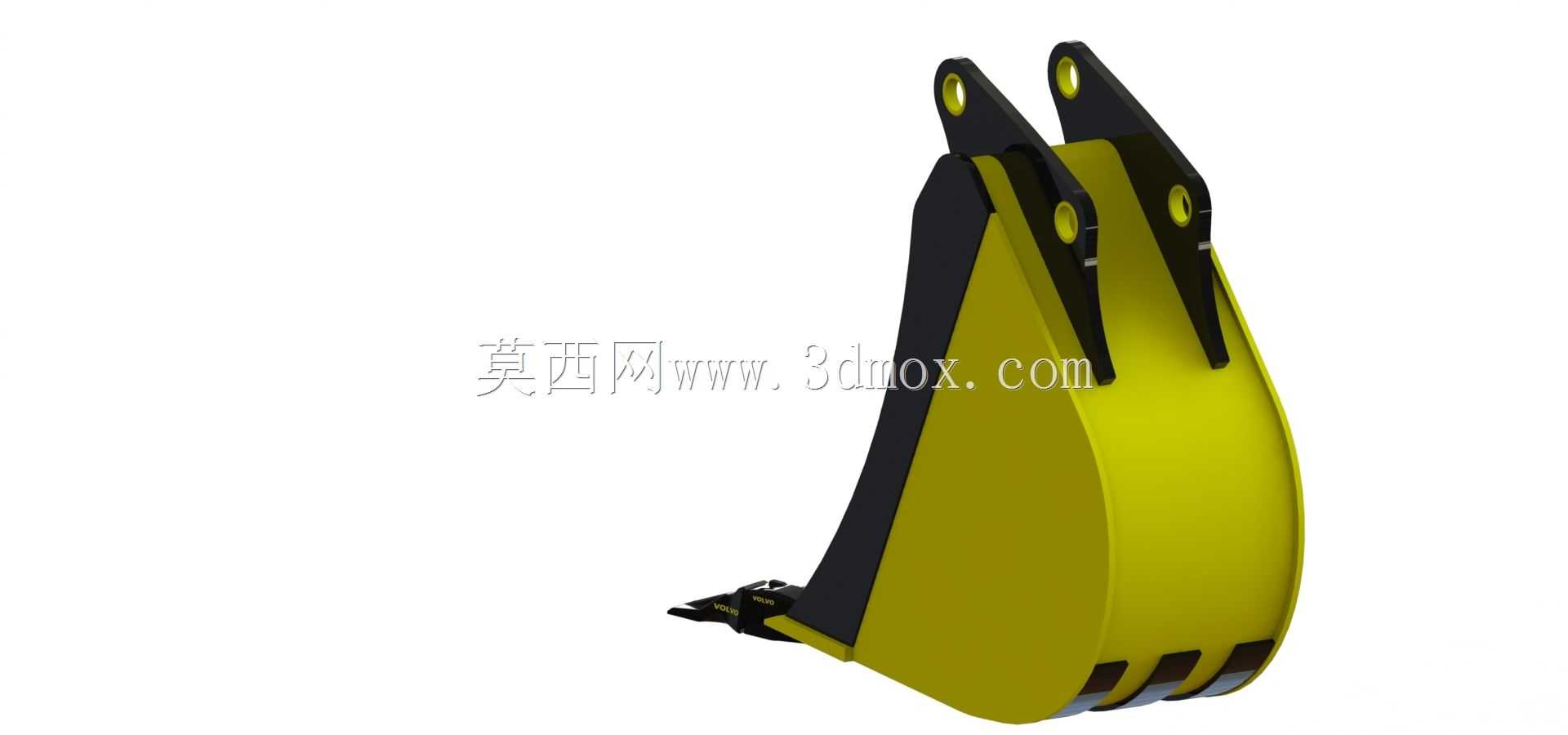

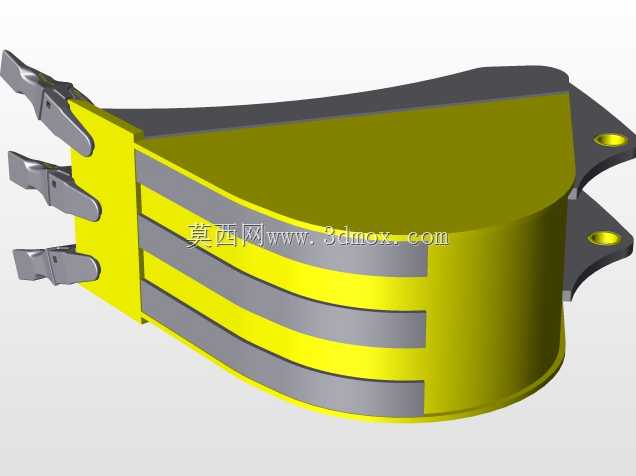

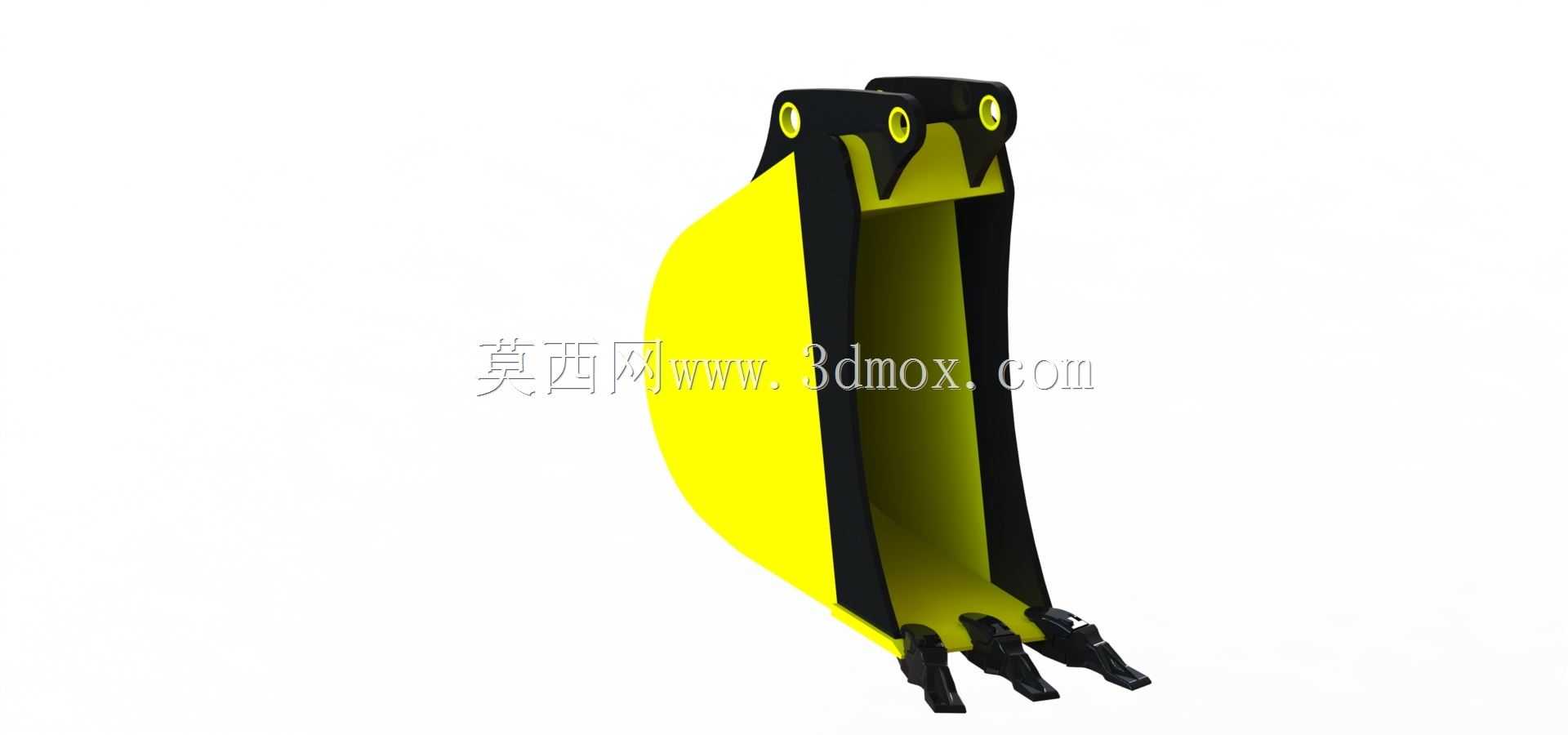

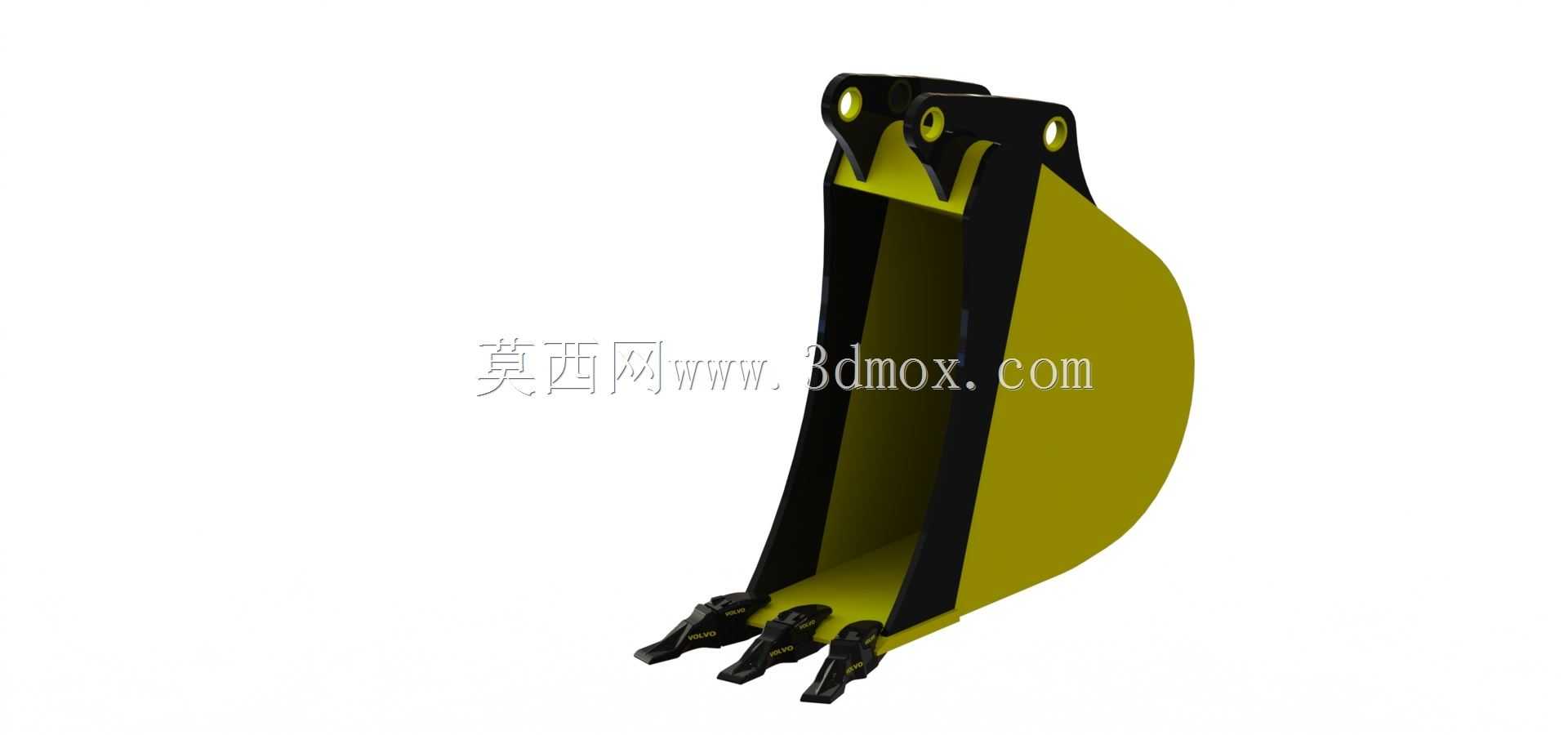

　　结构上，模型重点表达了双耳铰接区、加强侧板、弧形斗背、斗齿组件以及底部耐磨区域。上部两个带孔耳板用于与斗杆端部和连杆机构连接，销轴孔的中心距、板厚方向间距和孔径需要与摇杆、连杆及斗杆端头严格匹配。铰接点并非只承担拉力，挖掘时还会承受偏载、扭转和冲击，因此耳板与斗背之间通常形成连续传力路径，使载荷从切削刃经侧板、斗背扩散到销轴区域，而不是集中在单一焊缝附近。

　　设计思路上，铲斗不能单纯追求容积增大。斗口宽度影响挖掘精度和管沟适配性，斗腔深度影响切入后的物料保持能力，斗背曲率则影响收斗轨迹和卸料角度。若斗容相对于主机液压能力过大，会导致斗杆挖掘力下降、销轴载荷升高，并在满斗回转时增加整机稳定性压力；若斗容过小，则循环次数增多，作业经济性下降。该结构围绕中小吨位挖掘装载工况，在强度、重量和容量之间取平衡，既保证后端挖掘臂能够发挥破碎力，也避免属具过重影响前端装载时的轴荷分配。

　　外形与安装边界方面，三维结构需要重点核对三类尺寸。第一类是销轴连接边界，包括上下铰接孔直径、孔间距、耳板开档宽度以及耳板相对斗体对称面的位置，这些尺寸决定铲斗能否直接安装到原有连杆机构上。第二类是运动包络，铲斗在收斗、卸料和最大挖掘深度位置时，斗背、侧板与斗杆、连杆、油缸管路之间不能发生干涉，尤其在耳板附近要保留扳手空间和销轴拆装通道。第三类是切削边界，斗齿尖端到铰接点的距离、斗口前缘宽度、侧边切削刃外伸量以及斗底圆弧半径，会影响挖掘轨迹、地面清平能力和沟壁成型质量。

　　建模时可将斗体按耐磨板、侧板、耳板、加强筋、斗齿座和护板等构件拆分理解。弧形主板承担物料压力和底部摩擦，侧板限制侧向撒料并保护斗壁，耳板区域承担机构交变载荷，斗齿和侧刃则属于易更换、易磨损部位。对于结构设计人员，检查重点不应停留在外观曲面，而应沿载荷传递路线观察板件连接是否连续、焊缝方向是否利于承受挖掘阻力、高磨损区是否预留加厚或替换空间。对于设备选型人员，则需结合作业断面、土壤等级、斗杆销轴尺寸和液压挖掘力判断该铲斗是否适配；对于三维建模从业者，该模型适合作为工程机械工作装置、属具互换设计和销轴连接结构的参考案例。
