通讯线路自动重拨终端传动装置

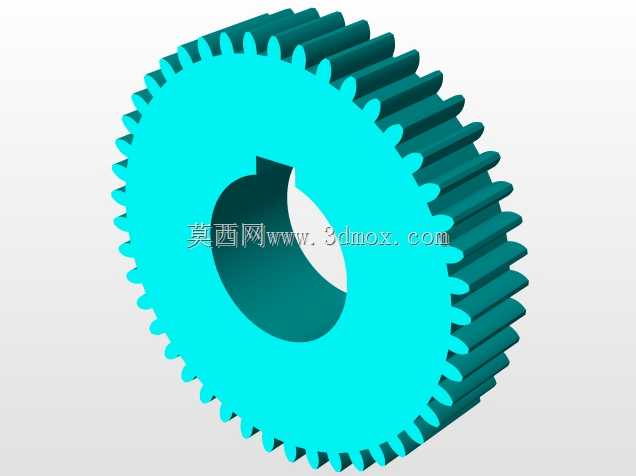

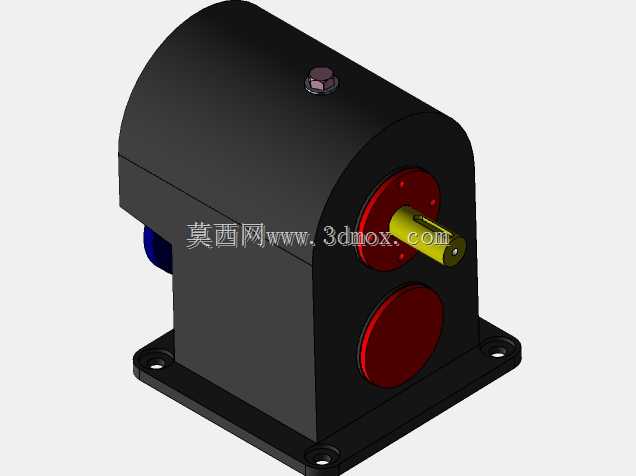

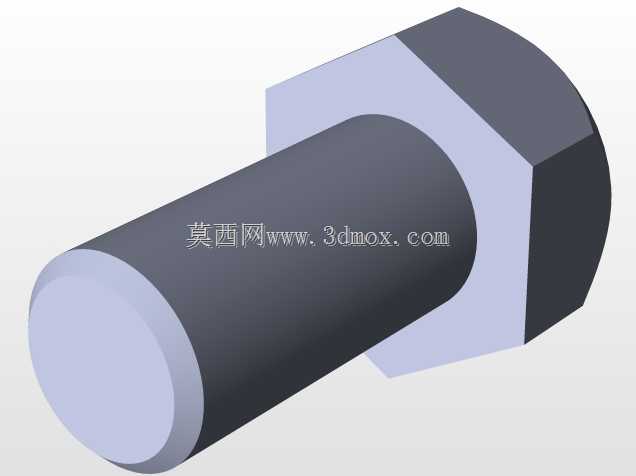

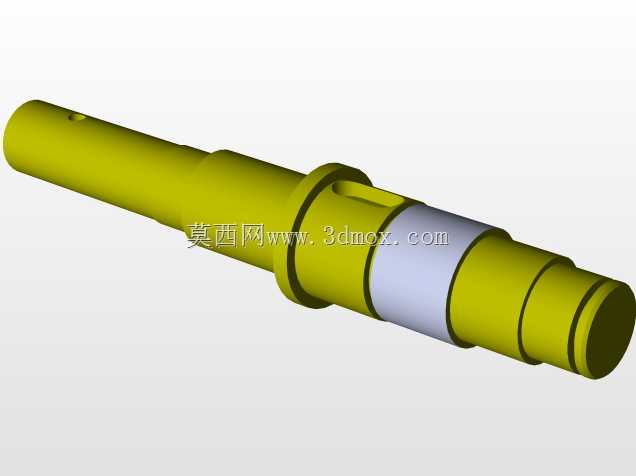

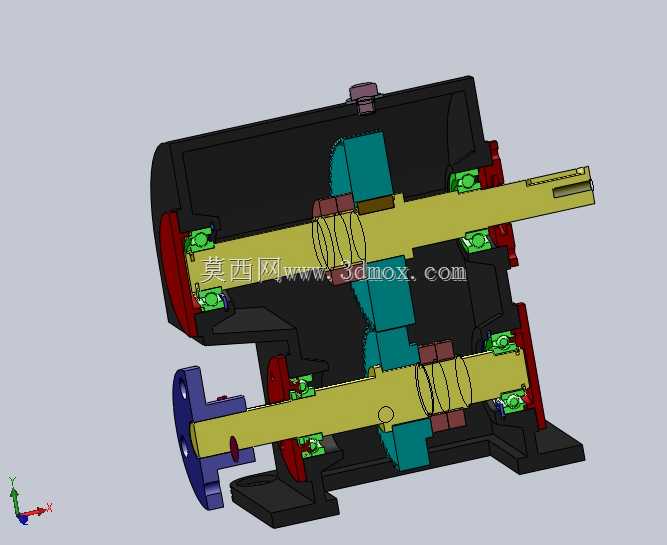

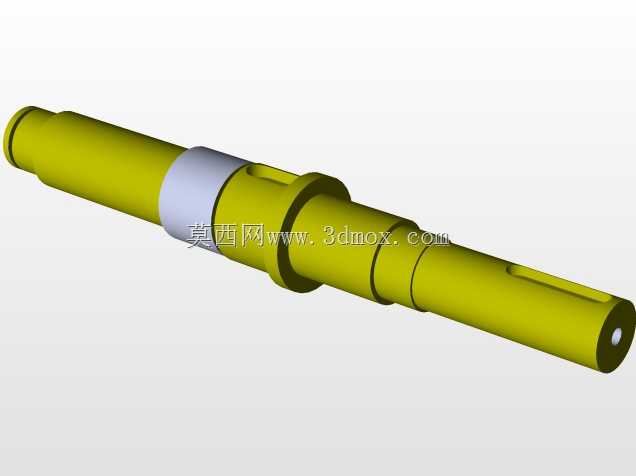

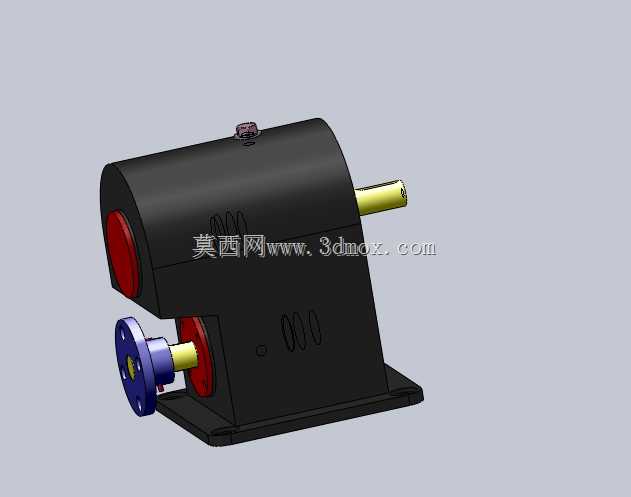

　　该装置面向固定通讯链路的自动重拨作业场景，常见于早年工业调度专线、无人值守值守点的电话线路、远程数据拨号传输系统中，当通讯链路因信号波动、线路临时中断出现拨号掉线时，无需人工到场操作，即可自动触发重拨流程，恢复链路连接，在野外基站、厂区调度室、偏远站点的通讯配套设备中承担机械执行端的功能。整套结构采用卧式箱体布局，主体承重壳体为一体式铸造型腔，底部延伸出带安装孔的平直法兰底板，安装时可直接通过螺栓固定在设备机柜内部的安装梁或者桌面支架上，底板的开孔间距预留了通用机柜安装的调节余量，不需要额外加工转接板即可完成就位。箱体侧部分别伸出两根功能轴：上方为金色的信号触发输出轴，轴端做了扁位加工，可外接拨号凸轮或者行程触发摆杆，

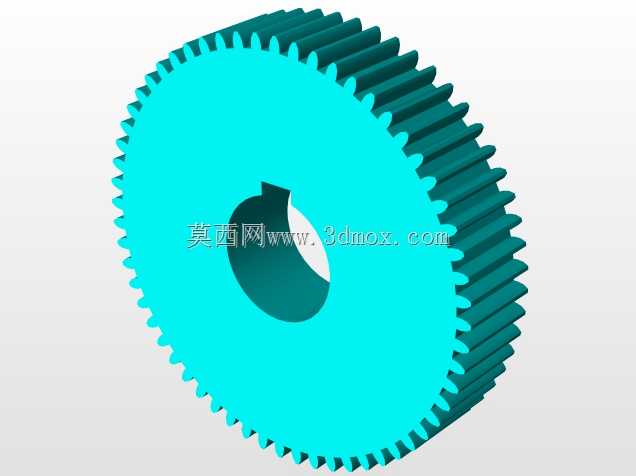

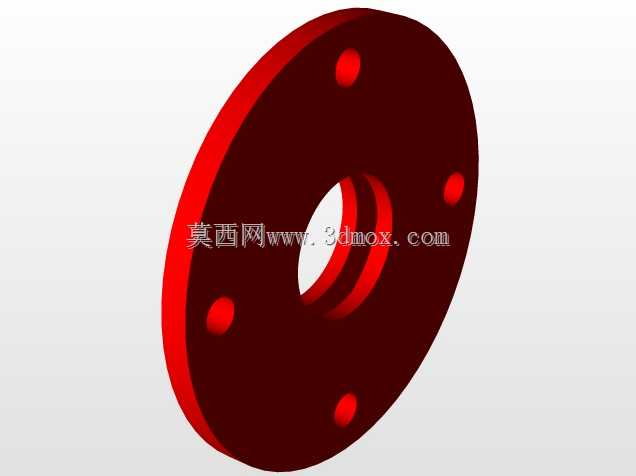

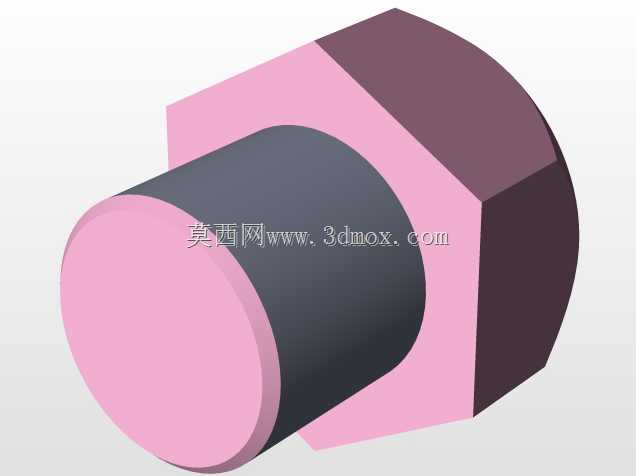

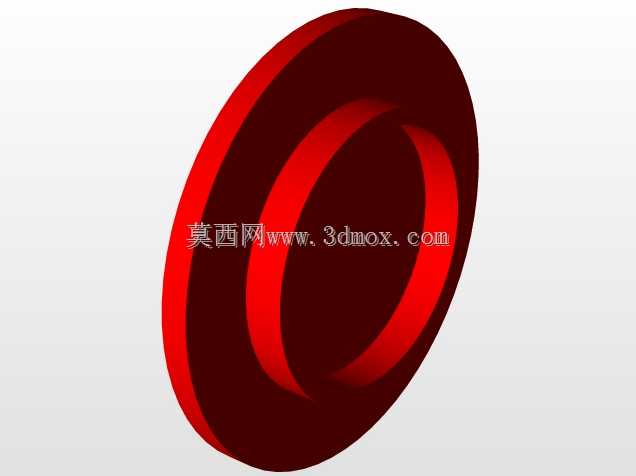

　　轴伸长度控制在箱体端面外30毫米区间，避免和机柜内相邻的布线槽、其他通讯板卡发生运动干涉；下方轴端搭配蓝色多孔法兰盘，法兰盘上均匀分布6个安装沉孔，既可以连接手动调试旋钮，在设备断电检修时人工拨动轴系完成模拟重拨动作，也可以外接减速驱动件，为整套重拨机构提供动力输入。箱体正面的红色圆形端盖对应内部齿轮腔的检修位置，拆开端盖即可直接调整内部凸轮的触发相位、更换磨损的复位弹簧，日常维护不需要拆解整个主机壳体，大幅降低了现场运维的拆装工作量。箱体顶部预留了小型微动开关安装座，图中顶部的深色小部件即为行程触发开关，当内部凸轮转动到设定相位时，开关触点被压合，向通讯主控板发送拨号脉冲信号，触发电话模组完成摘机、拨号、链路检测的全套流程。

　　设计阶段优先考虑了通讯设备长期待机的可靠性：箱体内部的传动件全部采用低摩擦阻力的布置方案，凸轮轮廓按照重拨动作的时序要求绘制，从轴系启动到开关触发行程控制在1.5秒内，既不会因为动作过快导致触点弹跳出现信号误触发，也不会因为动作迟滞导致重拨响应超时。外形尺寸方面，整机不含外伸轴的主体长度约180毫米，高度约160毫米，宽度约120毫米，加上两侧轴伸后的总长度控制在260毫米以内，完全适配标准19英寸通讯机柜的内部安装空间，底板厚度设置为8毫米，即使设备长期运行出现小幅振动，也不会出现壳体变形、轴系卡滞的问题。壳体侧面加工的散热凹槽既可以增大箱体和空气的接触面积，散去内部微动开关和传动件长期工作产生的微量热量，也作为箱体的加强筋，

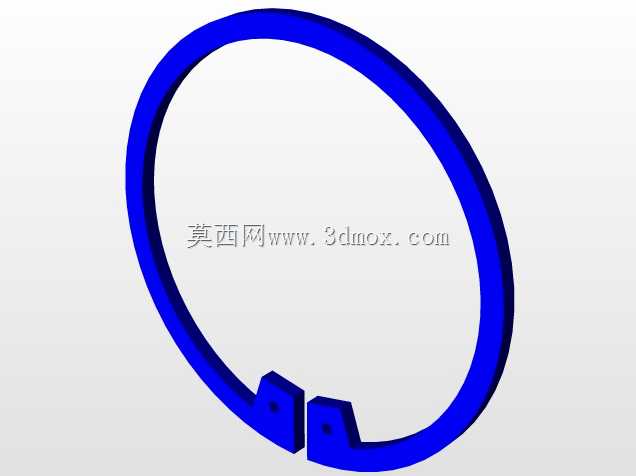

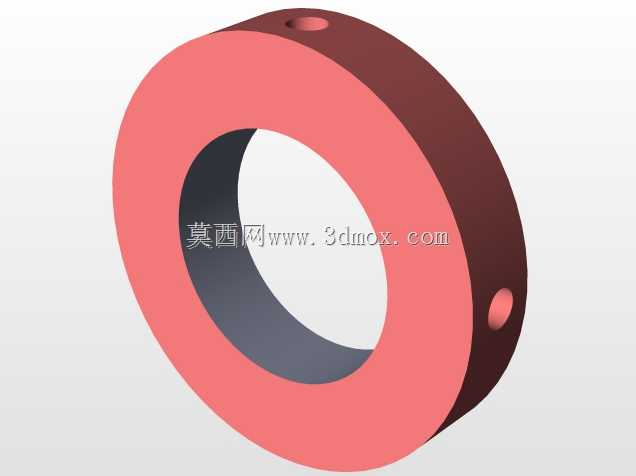

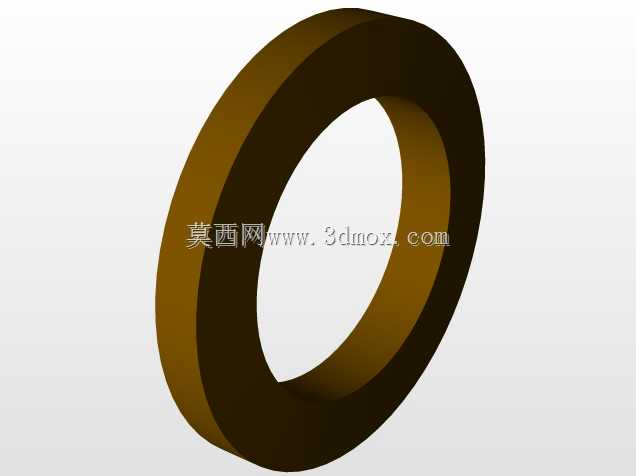

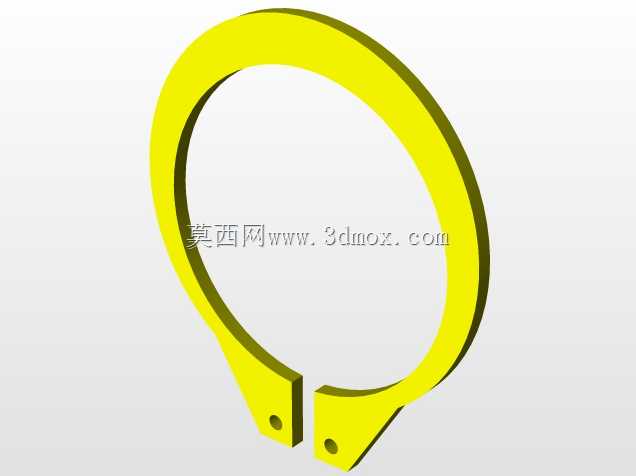

　　提升薄壁壳体的抗扭刚度，避免安装时紧固螺栓的压力导致箱体腔体内壁变形，刮蹭内部转动的凸轮零件。两根输出轴的支承位置都布置了含油轴承，不需要定期加注润滑脂，适合无人值守站点长期免维护的使用要求，轴和箱体端盖的配合位置预留了密封槽，可加装羊毛毡密封圈，阻挡机房内的灰尘进入传动腔，在多尘的工业厂区环境下也能稳定运行。整机的安装边界做了充分的干涉校验：底部法兰的安装孔距离箱体侧壁留出了15毫米的扳手操作空间，现场施工时用普通套筒扳手即可完成锁紧，轴端外接的所有附件轮廓都不会超出底板的投影范围，多台设备并排安装在机柜层板上时，相邻设备之间不需要额外预留避让间隙，空间利用率远高于零散搭建的连杆式重拨机构。
