单通道立式振动筛分控制设备

　　这套单通道立式筛分控制设备面向散料处理工段设计，整体采用主机与外围框架组合的布置方式，核心筛分单元竖直安装在框架内部，物料沿单一通道进入筛分区后，通过振动作用完成粒度分级、杂质分离或合格料输出。设备外形呈立柜式结构，底部为承托基座，中部为多层筛体工作区，上部设置封闭端盖与进料相关接口，外围由型钢焊接或栓接形成矩形防护框架，既承担吊装、检修和维护时的受力支撑，也为振动部件与外部固定基础之间提供安装边界。

　　从现场使用角度看，这类设备常见于粮食、食品添加剂、化工颗粒、矿粉、再生料以及小型配料生产线中。与多通道并联筛相比，单通道结构的物料路径更明确，筛网层数和出料方向更容易围绕一种主物料进行配置，适合处理量适中、分级要求清晰、现场占地需要压缩的工位。设备工作时，物料由上部或侧上部进入筛箱，在振动激励下沿筛面产生抛掷、滑移和分层运动，细小颗粒透筛，粗颗粒或异物沿筛面继续移动并从对应出口排出。由于筛体采用竖直叠放形式，设备在水平方向占用面积较小，但对顶部检修空间、底部排料空间以及周边减振距离有一定要求。

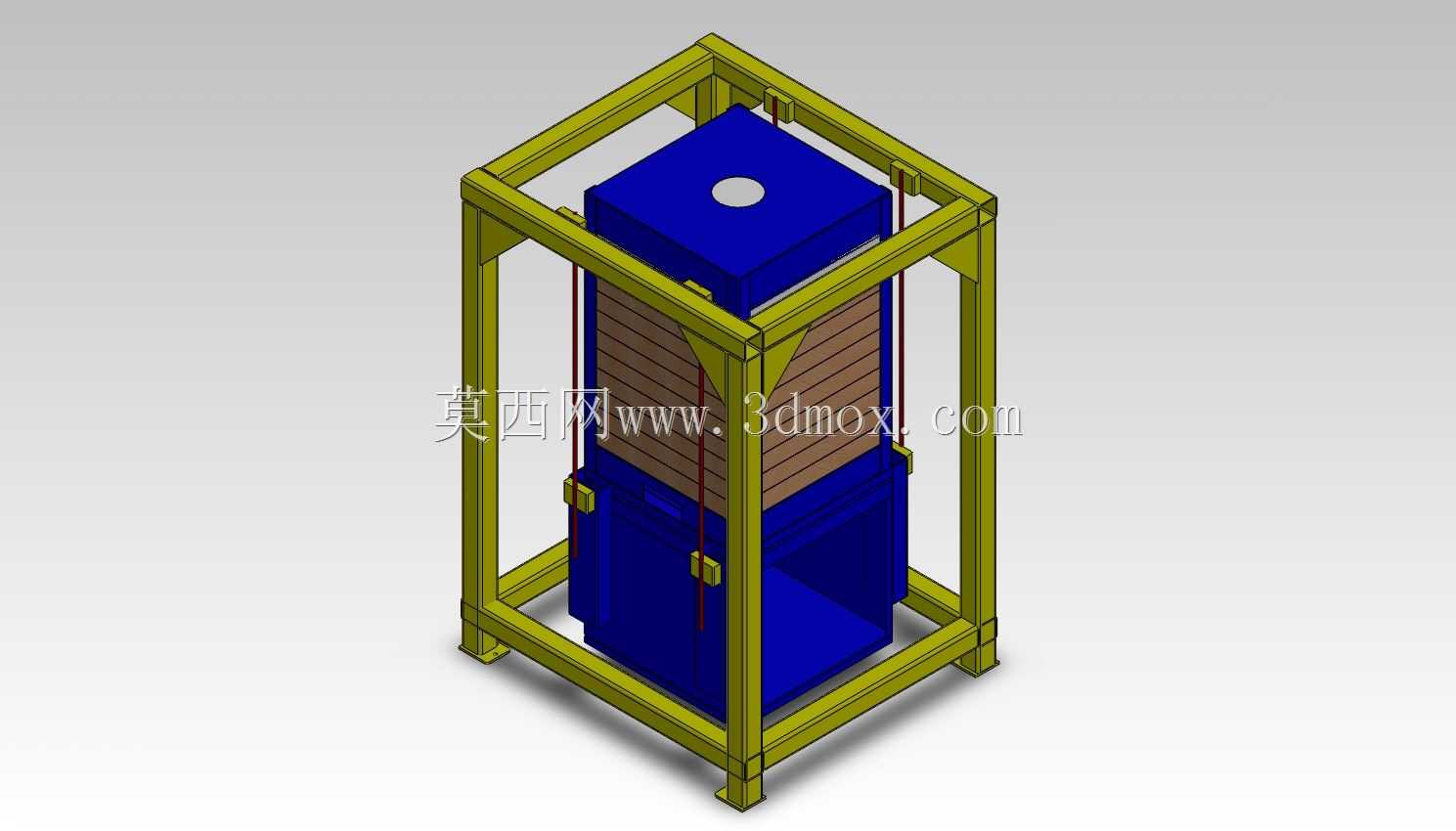

　　结构设计上，模型将蓝色主机箱体、棕色筛层区域和黄绿色支撑框架区分得比较清楚。主机部分承担物料容纳、筛网固定和振动传递功能，箱体外形以规则板件和加强结构为主，边角处设置连接位，便于装配侧板、压网件、密封条和出料溜槽。筛体中段的多层结构体现了分级筛的典型特征，每层筛网可根据物料粒径配置不同开孔规格，层与层之间通过框体定位，避免运行中出现错位。上部端盖中心预留圆形接口，可对应进料、排气或观察需求；下部箱体则形成集料与排料空间，方便与下游溜管、料仓或输送设备衔接。

　　外围框架不是简单装饰件，而是设备整体布置中的重要承载结构。四柱式矩形框架围绕主机形成保护边界，顶部横梁可用于检修时吊挂电机、激振器或筛箱部件，底部框架负责把设备载荷传递到基础平台。框架立柱与横梁之间采用斜向加强板，提高扭转刚度；主机与框架之间预留侧向间隙，能够避免振动体与固定架直接刚性碰撞。若在实际工程中落地，还需要在连接位置配置减振弹簧、橡胶垫或柔性吊挂件，使筛体的振动能量集中作用于物料筛分，而不是直接传递到厂房结构。

　　安装边界方面，该设备应按立式振动机械考虑。基础平面需要保证水平度和足够承载能力，底脚位置应与框架梁对应，不宜将支撑点落在薄板平台或悬臂支架上。设备四周应留出操作和检修距离，尤其是筛网抽拉侧、电机或激振器安装侧、出料口连接侧，不能被管线和护栏紧贴封闭。顶部若设置进料口，应优先采用柔性软连接，减少固定料管对筛体运动的约束；底部排料口同样建议保留滑移间隙，防止设备启停瞬间产生干涉。电气控制元件和振动驱动部件应与筛箱保持合理距离，线缆走向要预留弯曲余量，避免长期振动造成接头松动。

　　在三维建模和选型复核时，需要重点关注筛体层数、框架净高、主机外形尺寸、检修开口方向以及出料口相对位置。模型中框架外形接近长方体，主机位于框架中心，四周空间较均匀，这种布置有利于平衡质量分布，也便于在不同方向设置观察门和维护点。对于结构设计人员而言，后续深化可进一步补充激振器安装座、弹簧支撑点、筛网压紧机构、密封压板和检修门铰链；对于生产线规划人员，则可依据该模型评估设备与料仓、提升机、输送机和除尘接口的相对位置。整体来看，该设备结构紧凑、通道明确、维护边界清晰，适合作为中小型散料分级筛分工位的主体设备进行方案布置和结构细化。
