卧式谷物清选除杂筛分设备结构

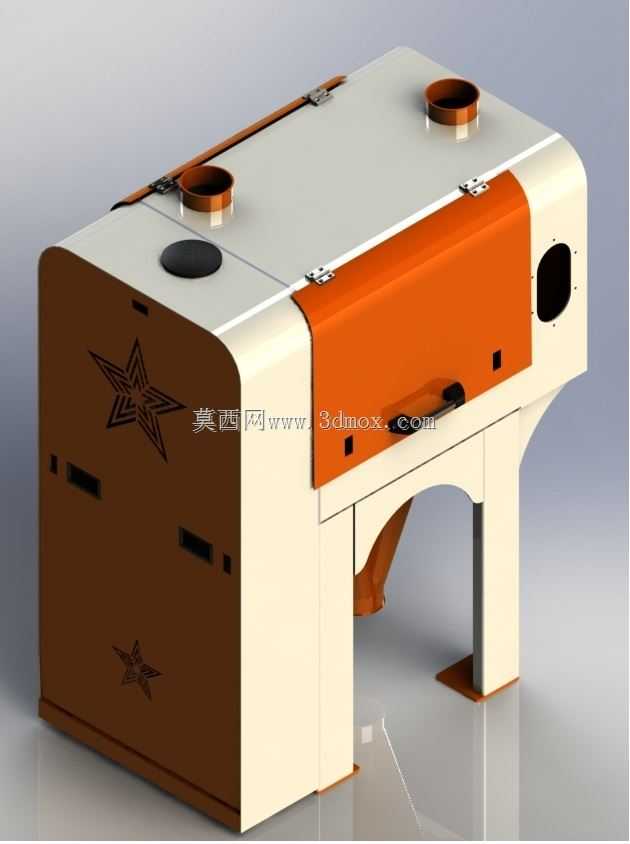

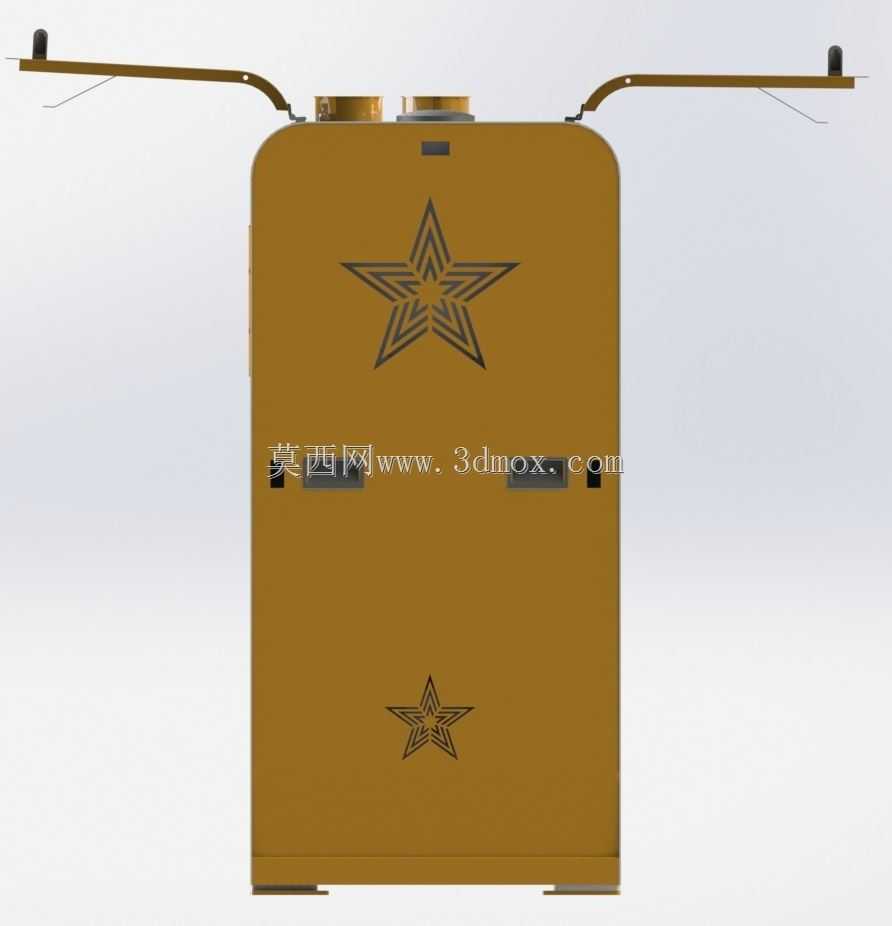

　　该卧式清选设备主要面向粮食收储、种子加工、农产品初加工以及小型粮油预处理工段，用于对谷物、油料籽粒、杂粮等散粒物料进行外壳、瘪粒、轻杂、尘土与大杂的连续分离。设备在产线中通常布置在初清之后、精选或包装之前，也可作为单机接入小型加工线，承担来料均质、除杂和分级前预处理任务。实际选型时，需要结合物料容重、含水率、含杂率、目标处理量以及后道设备进料高度确定安装位置。模型呈现的是一种水平布置的清选主机结构，上部为进料与均布区域，中部为筛理与风选协同工作腔，下部设置锥形集料斗，用于将分选后的物料或杂质导向指定出口。整机采用框架式支撑，主机箱体横向展开，便于在有限层高车间内布置；侧面预留检修开口，操作人员可观察筛面状态并进行清理维护。

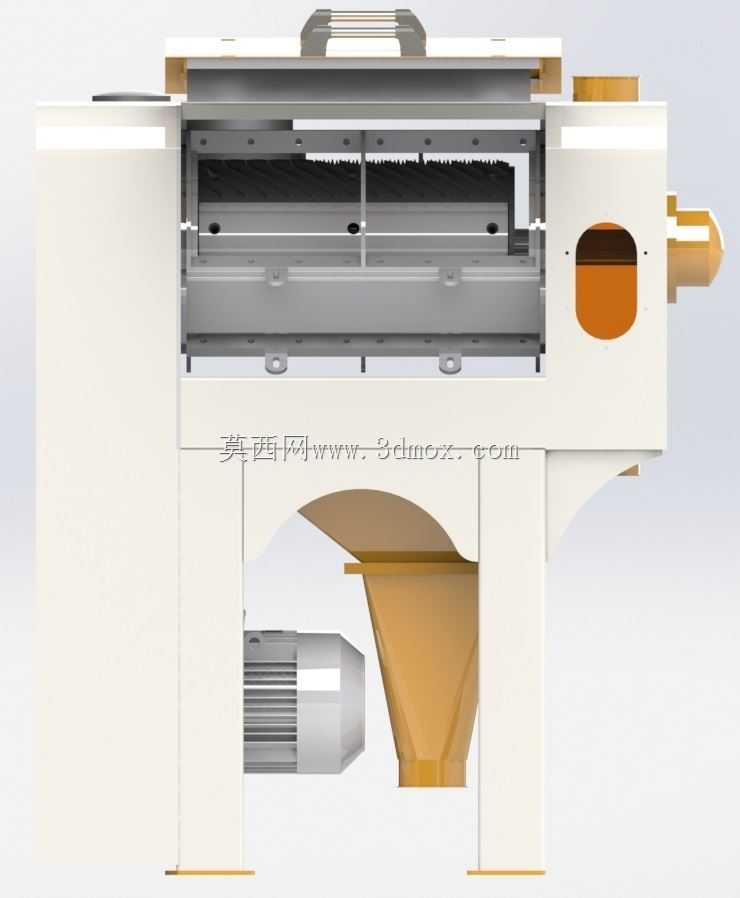

　　驱动电机位于机体侧下方，通过传动组件带动内部筛体或振动机构工作，电机与主机之间的相对位置在建模中已留出拆装空间，便于后期校核皮带张紧、联轴器避让和维护通道。从结构设计思路看，这类设备的关键不在于单一零件复杂度，而在于物料流、气流场和筛面运动之间的配合。进料段需要保证物料沿筛面宽度方向均匀铺开，避免局部堆积造成筛孔堵塞；筛箱内部设置多层或分区筛面，可根据物料粒径差异完成粗杂分离和合格籽粒透筛。风选通道利用轻杂与饱满籽粒的悬浮速度差异，将壳屑、灰尘和瘪粒带走，重质物料则继续沿筛面运动并进入集料区域。下部锥斗的倾角需要满足物料自流角要求，模型中锥斗采用大角度收缩形态，可减少谷物残留和搭桥风险。外形边界方面，设备主体呈长方体箱型结构，

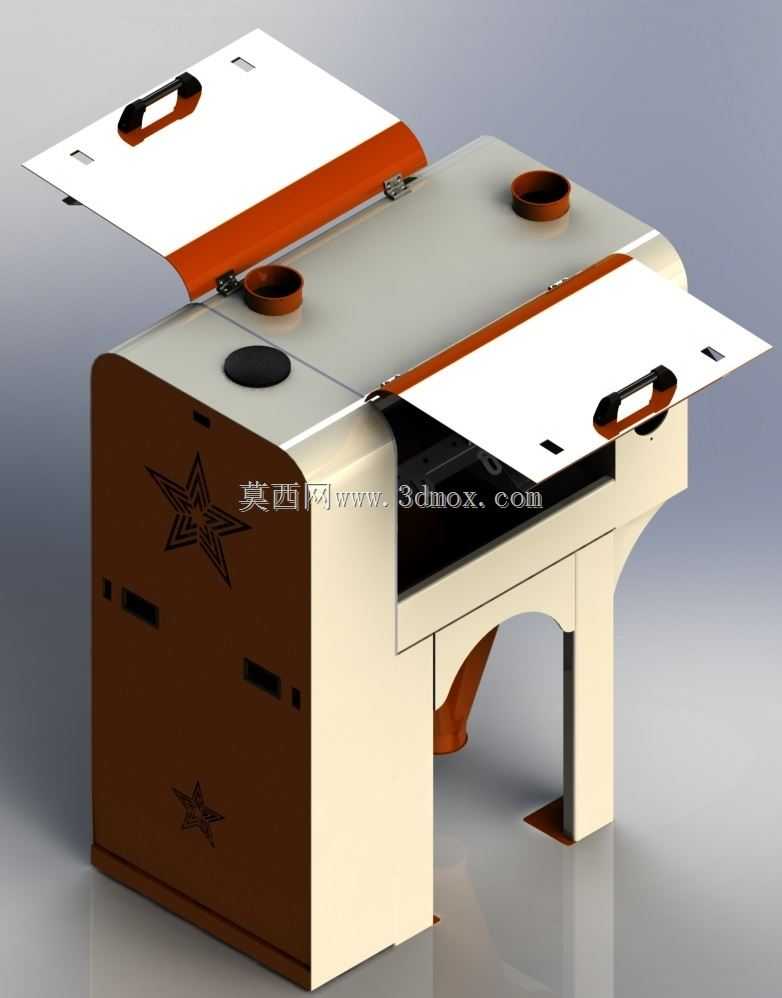

　　顶部进料区、侧面传动端和下部出料斗共同构成最大包络范围。布置时不能只核对主机长宽高，还应在筛箱抽拉侧预留筛面更换空间，在电机侧预留检修和散热距离，在锥斗下方留出接料、输送或人工接袋空间。进料口与上游卸料装置之间宜设置缓冲或导流结构，避免物料直接冲击筛网；出料口则需与下游提升机、输送机或集料仓密封衔接，防止粉尘外逸。机架支腿承担整机振动和物料载荷，建模时应重点关注支腿与箱体连接刚度、地脚板位置以及现场地面承载。若设备采用振动筛理方式，机架与地面之间通常需要减振元件，减少振动向厂房结构传递；若采用回转筛理方式，则要关注传动轴、轴承座和筛筒支撑的同轴度。侧面圆形观察孔与端盖结构可用于检查内部物料流向，检修门周边应保证足够的操作空间，

　　便于人员在不拆卸主体管路的情况下完成筛网清理。对于三维设计人员，该模型可用于校核设备总装关系、维护空间和产线布局，也可作为粮食清理设备方案设计参考。结构细化时，应进一步补充筛孔规格、筛面倾角、振动参数、风道调节风门、密封压条以及紧固件位置。筛网属于易损件，其压紧方式和更换路径直接影响现场使用效率；风道风量调节则决定不同物料、不同含杂率下的清选效果。设备外部护罩、传动防护和电机接线位置也需要在详细设计中同步考虑，以保证运行安全和车间整洁。整体来看，该结构把进料、筛理、风选、集料和驱动集中在同一卧式机架内，适合中小型粮食加工场景对连续清选、紧凑布置和便捷维护的需求。
