三缸框架式液压压制设备结构

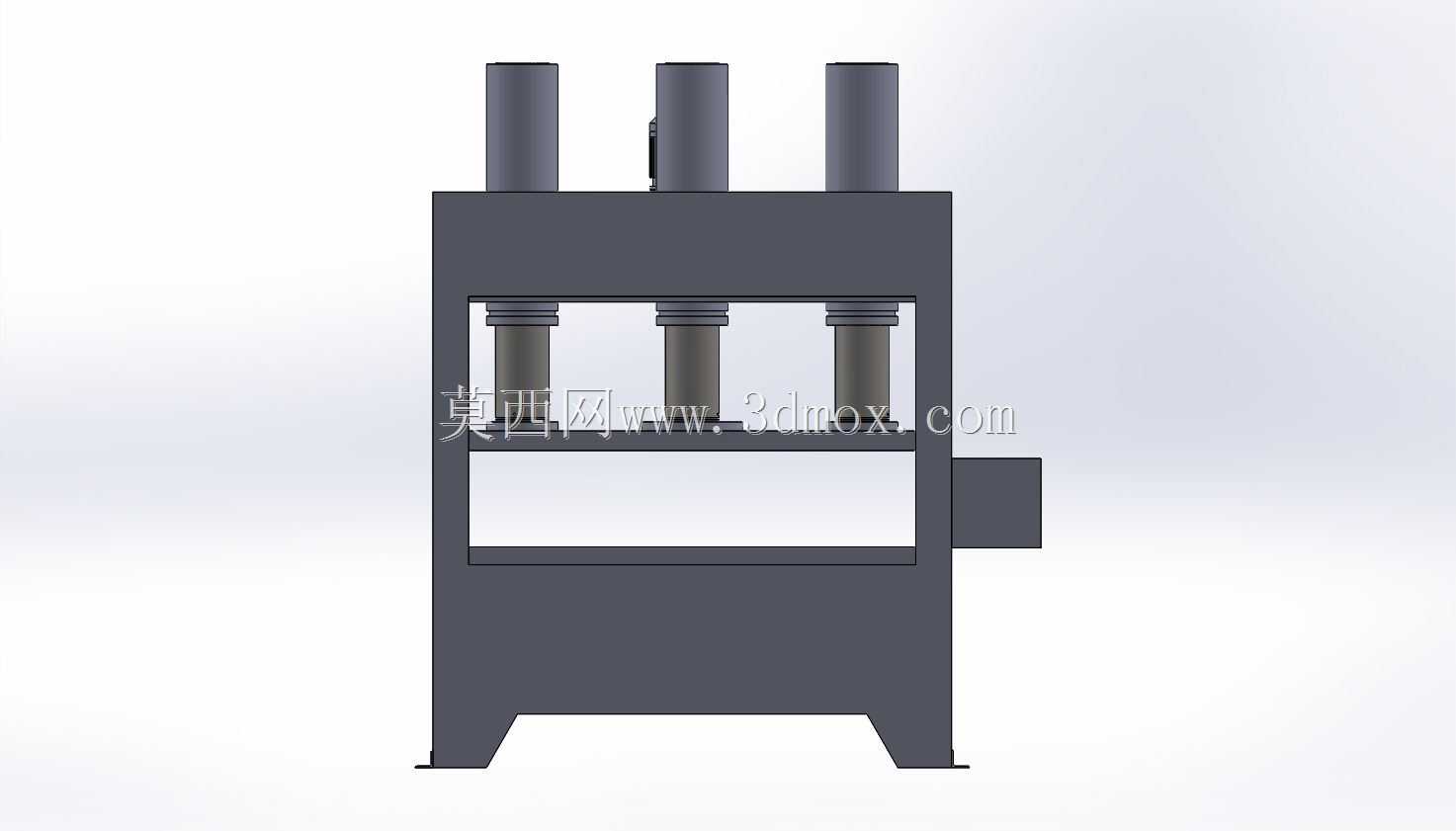

　　这套三缸框架式液压压制设备主要面向金属件压装、板材校直、橡塑材料压制以及小型零部件成型等工况，在车间产线中常布置于装配工位、试制工段或维修区域。设备采用立式龙门框架布局，上横梁集中安装三组液压缸，活塞杆向下穿过导向区域，将液压推力传递至活动压头；下部封闭工作台用于安放模具、定位夹具或待加工工件。相比单缸结构，三缸布置能够在较宽的压制面上分散载荷，适合长条形工件校直、多点同步压装以及需要较大台面支撑的工序。

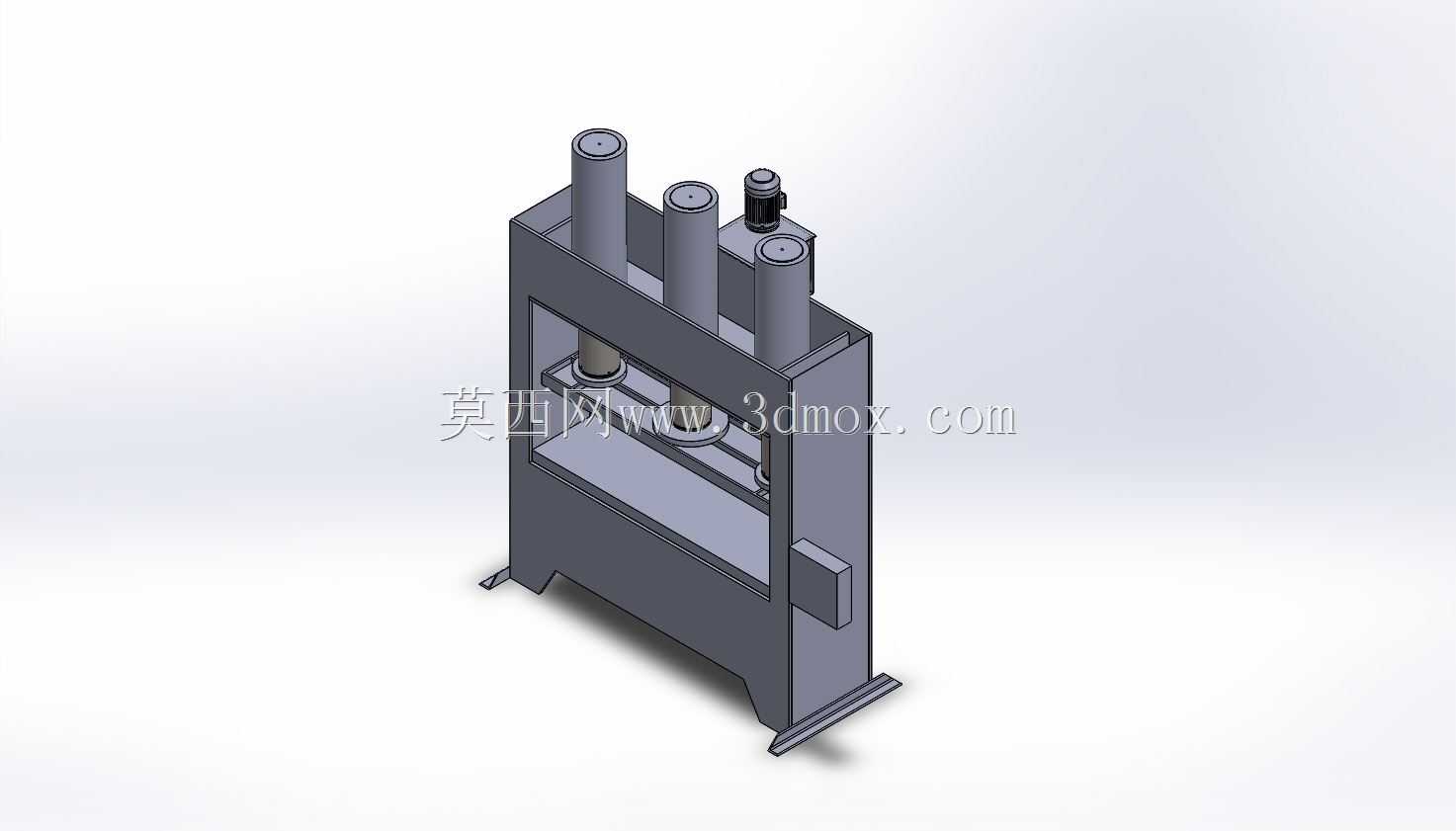

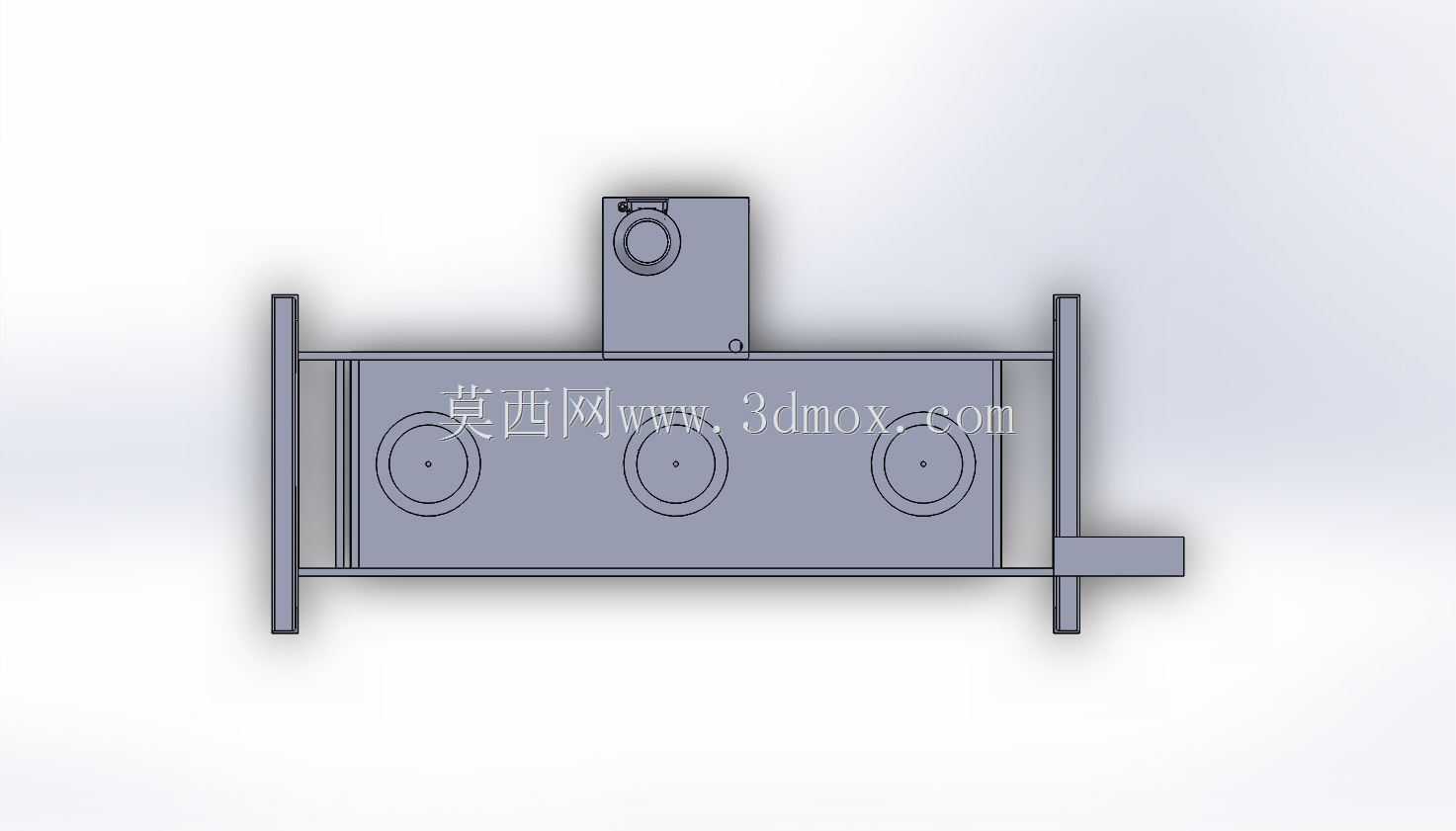

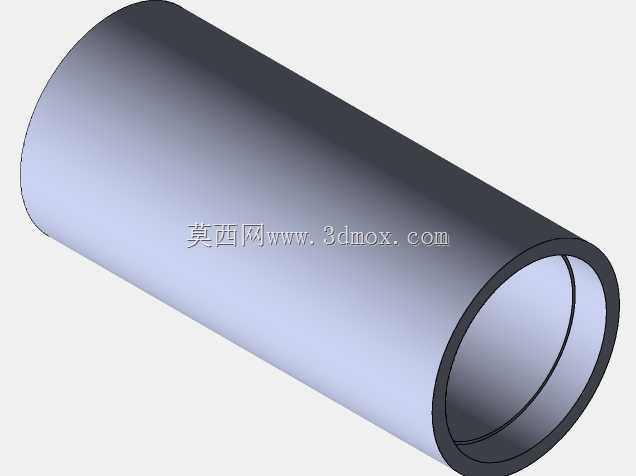

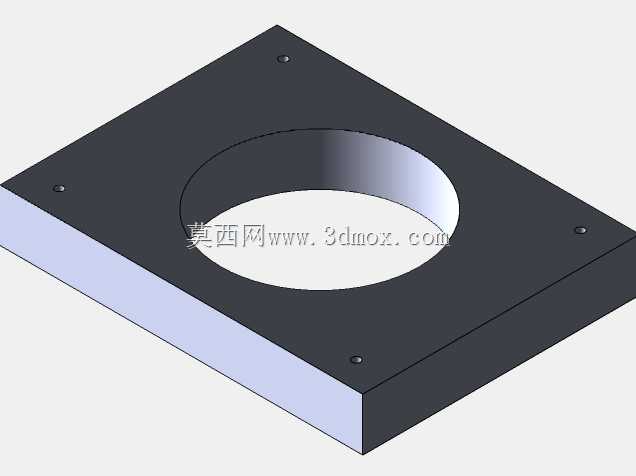

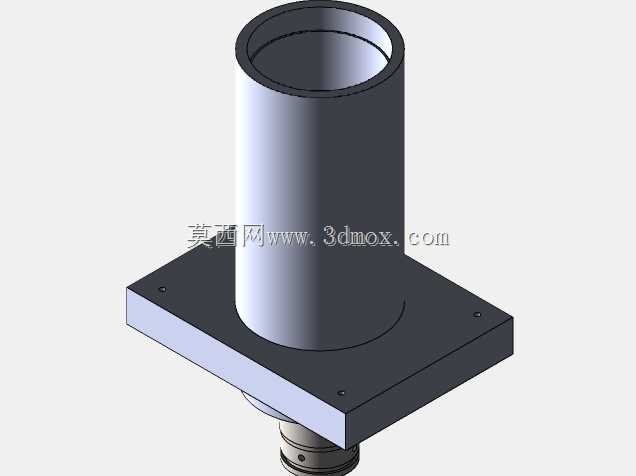

　　从结构思路看，机身以厚板焊接框架为承载主体，左右立柱与上横梁、下工作台形成闭合受力回路。压制时，油缸反力通过上横梁传递到立柱，再由下部工作台回传，载荷路径短，整机刚性容易保证。框架前侧保留较大开放空间，方便操作人员吊装工件、更换模具和观察压制过程；后侧及侧向则用于布置阀块、管路、动力单元接口等附属部分。模型中可以看到顶部三个竖直缸体呈横向排列，中间缸体附近预留安装与检修空间，这种布置有利于统一加工上横梁安装孔，也便于后期根据工艺需要选择单缸、双缸或三缸联动。

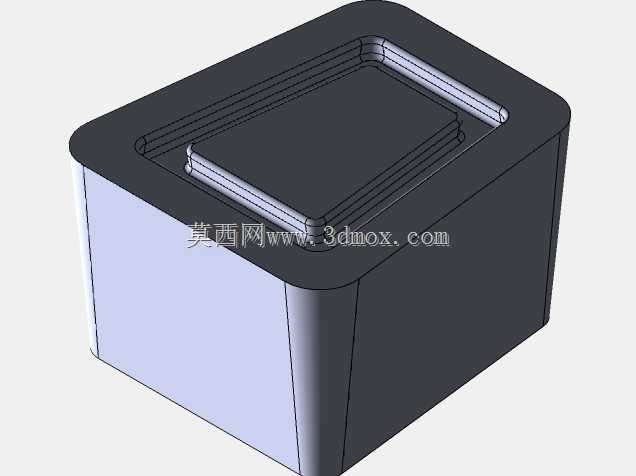

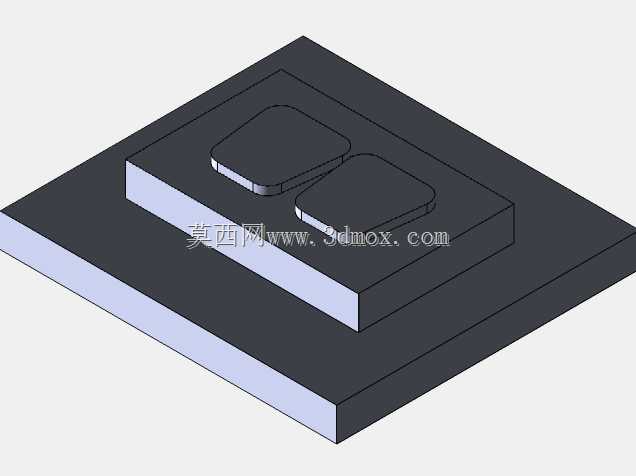

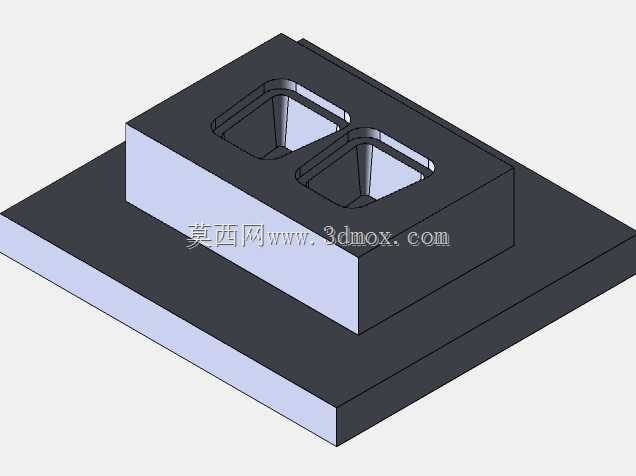

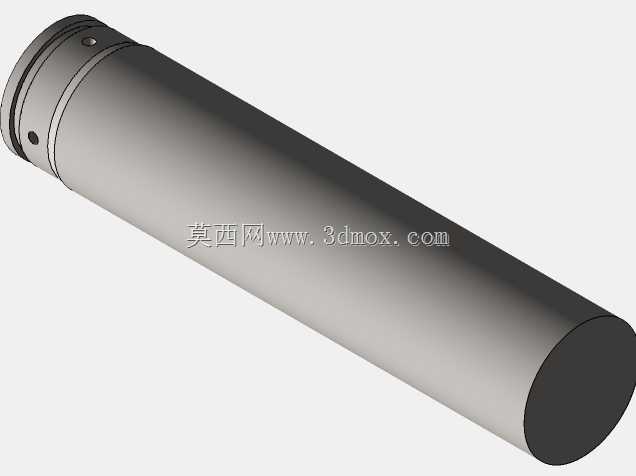

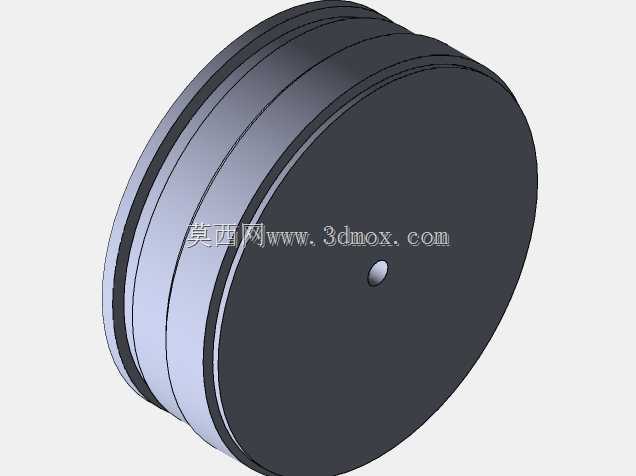

　　活动压头下方设置多组导向与传力结构，活塞杆端部与压头连接，压头沿框架内部空间上下运动。实际设计时需要重点控制压头导向间隙、立柱平行度以及工作台面平面度，否则在偏载工况下容易出现卡滞、活塞杆受侧向力或工件压合不均。对于压装轴承、衬套、销轴类零件，通常会在工作台上增加V形块、定位挡块或专用胎具；对于板材成型，则需在压头和工作台之间安装上下模，并校核模具闭合高度、开档距离和顶出空间。

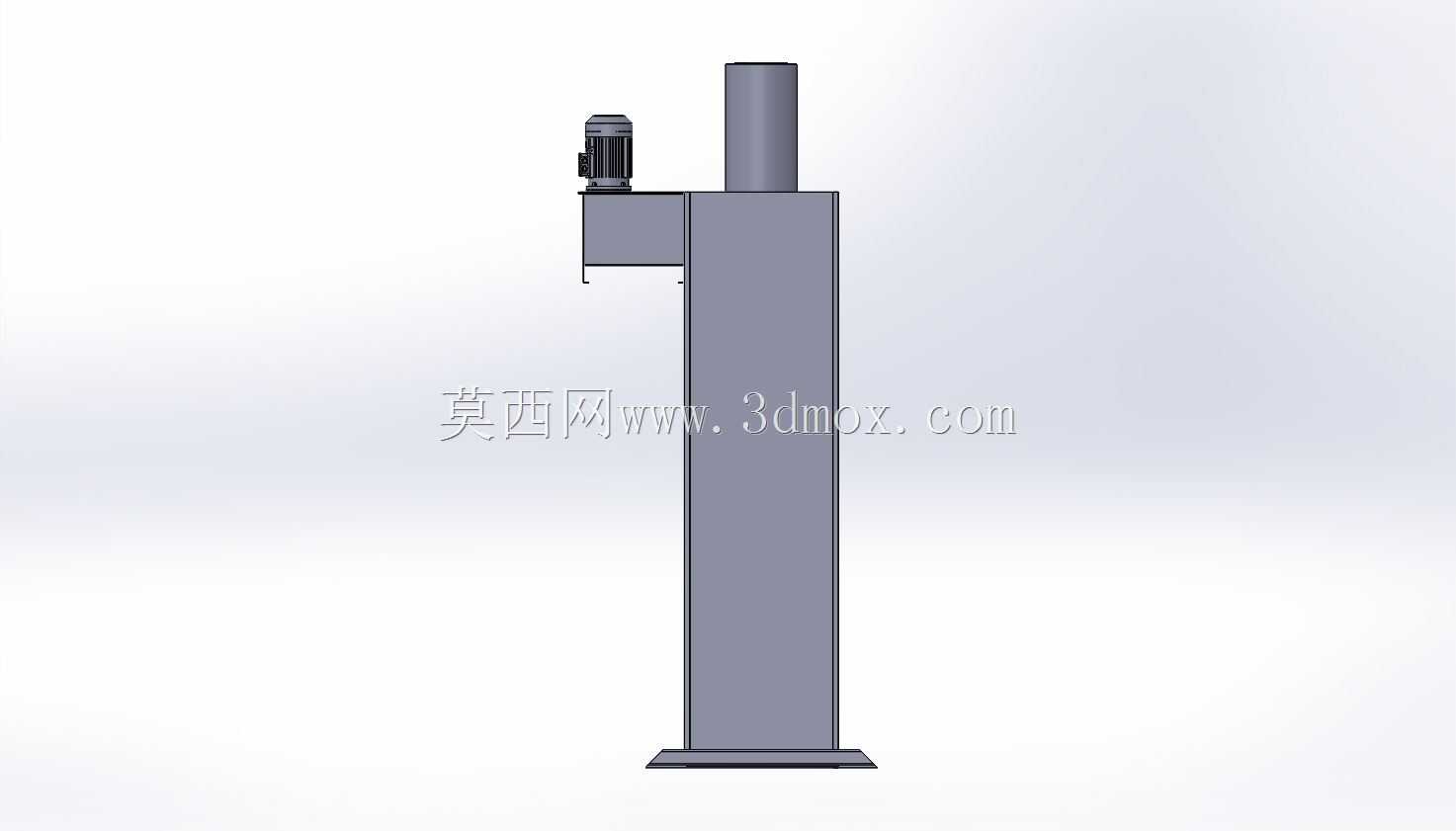

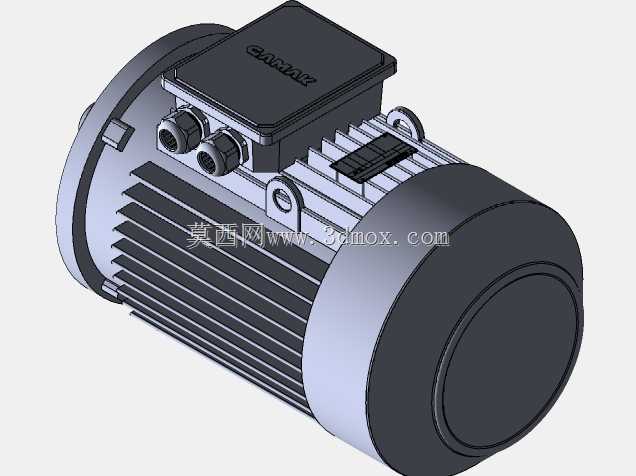

　　设备外形呈高而窄的立式结构，底部带有向外展开的支撑脚，用于增大接地面积并降低倾覆风险。安装边界规划时，不仅要考虑机身本体占地，还要在顶部留出油缸检修和吊装高度，在正面预留工件上下料距离，在侧面保留液压管路、电控线缆和维护操作空间。若配套独立液压站，还需在设备周边规划泵站位置、油路走向以及防漏油区域；若直接在机身侧部安装阀组，则应保证检修人员能够接近压力表、节流阀、溢流阀和方向控制阀。

　　工况选择上，这类设备的额定压制力需要与缸径、系统压力和油缸数量匹配。三缸同时动作时可获得较大总压力，但同步性取决于油路设计、负载均匀性以及控制方式；对于压头较长、工件载荷分布不均的场合，常通过节流调速、同步阀或位移反馈来减少倾斜。工作台面需要承受集中载荷，模具支撑范围不应明显偏离油缸合力区域，长期偏载使用会加剧导轨磨损和焊缝疲劳。

　　日常生产中，液压机的安全边界同样重要。压头下行区域应设置防护栏、双手按钮、光幕或固定防护罩，模具安装时需限制闭合行程，避免机械硬顶。机身底部应水平垫实，地脚螺栓按冲击载荷和反复加载工况校核。维护侧需要关注油缸密封、导向套磨损、液压油清洁度以及管路振动，尤其在三缸频繁加压、卸荷的循环中，阀组冲击和机架微变形会直接影响压装精度。整体来看，该结构把承载框架、施压油缸、活动压头和工作台整合在同一立式空间内，既满足通用压制工艺的刚度需求，也为不同模具和工装扩展留下了明确的安装界面。
