尤瓦拉克迷你气缸活塞执行组件

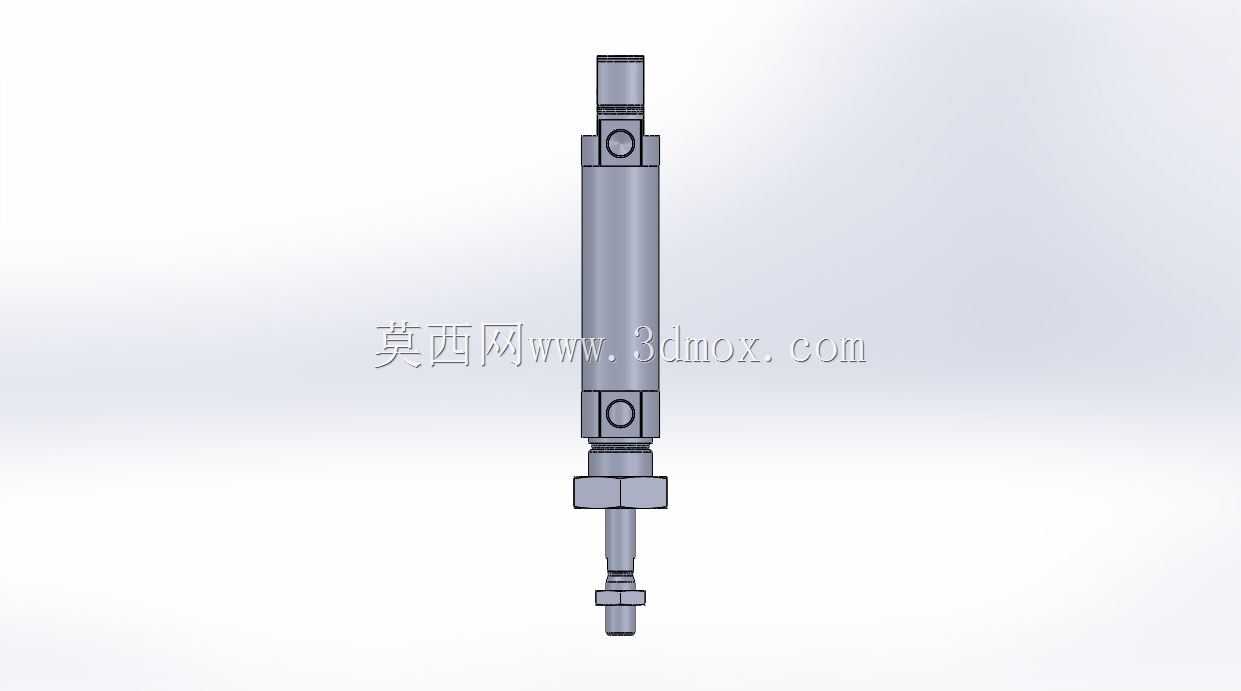

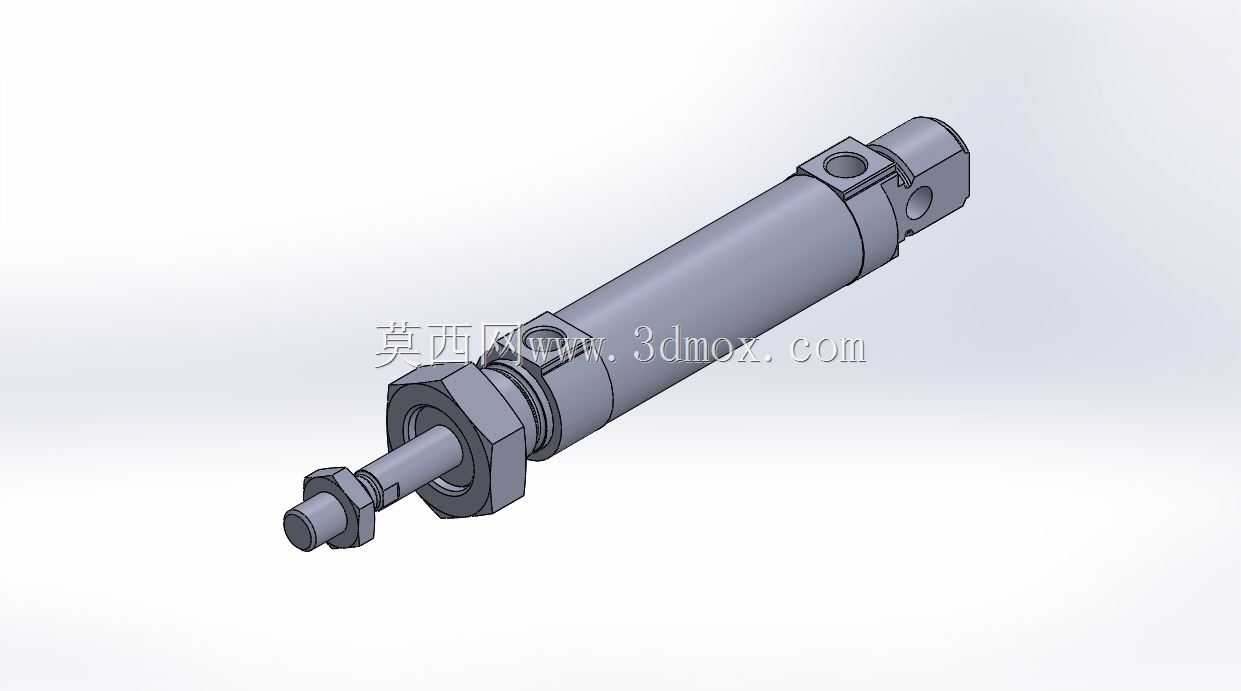

　　这套迷你气缸活塞执行组件，属于气动直线驱动系统里的末端执行部件，整体为细长圆柱同轴布局，从前端活塞杆伸出端到后端尾座依次排布锁紧螺母、前端盖密封段、缸筒主体、中部铰接安装座、后端尾座接口，所有零件同轴度在建模阶段就按气动元件常规装配公差做了约束，活塞杆与缸筒的同轴偏差控制在0.02mm以内，避免运行时出现活塞偏磨、密封圈刮损的问题。

　　从实际产线应用场景来看，这类小缸径短行程迷你气缸，大量用在3C电子装配工位的小件推料、分拣线的挡料限位、包装设备的翻盖压合、轻工机械的夹具松紧驱动场景里：在电子厂的SMT后段工位，它可以装在接驳台侧边，当PCB板流到指定位置时活塞杆伸出挡住板件，待扫码工序完成后缩回放行；在立式包装机的料斗侧边，它可以驱动小料门完成定量下料的开合动作；在小型振动盘分料机构里，它作为分料销的驱动源，每次伸出把排序到位的单个工件从料道里顶出，避免连续出料卡料。

　　结构设计上，前端的六角锁紧螺母用来把气缸整体固定在设备安装面板上，螺母厚度适配常规1.5~8mm厚度的钣金安装板，拧紧后前端盖台阶面贴紧面板内侧，不会出现气缸工作时随活塞杆往复窜动的问题；活塞杆端部加工有外螺纹，配套锁紧螺母可以用来连接外部推头、压块、拨叉这类执行端头，螺纹规格匹配迷你气缸通用的M4/M5接口，用户不需要二次加工活塞杆就能直接装标准附件。缸筒采用薄壁光滑圆柱结构，内壁在建模时预留了珩磨表面的粗糙度要求，工作时活塞上的密封圈贴紧缸筒内壁，压缩空气从前后气口进出推动活塞做直线往复运动，两端的缓冲结构在活塞走到行程端点时会提前封堵排气通路，降低活塞撞击端盖的冲击噪音，也能延长气缸的使用寿命。

　　缸筒中部偏后位置集成了铰接式安装座，座体上加工有同轴的销孔，这个设计是为了适配摆动安装场景：当设备需要气缸随驱动摆臂小角度摆动时，不用额外加装浮动接头，直接用圆柱销把安装座和设备机架铰接，活塞杆端连接活动摆臂，气缸动作时可以绕销孔小幅转动，抵消安装不同轴带来的侧向径向力，避免活塞杆受径向力出现弯曲、密封件偏磨漏油漏气的问题。后端尾座上同样加工有径向销孔，既可以作为后铰接安装的备用接口，也能用来挂载感应开关支架，方便用户加装磁簧传感器检测活塞的伸出、缩回位置，把气缸的工位状态反馈给设备控制系统。

　　安装边界方面，这款气缸整体外径属于迷你缸常规尺寸，缸筒外圆直径在16~20mm区间，整体总长根据行程不同适配100~200mm的安装空间，径向最大轮廓是中部铰接座的外方尺寸，比缸筒外圆宽出6~8mm，在布局设备安装空间时，只需要在缸筒径向预留出不小于30mm的避让空间，轴向预留行程+两端端头各15mm的安装余量即可；气口位置布置在缸筒侧上方，接管时不需要在气缸轴向额外留管路空间，侧向接6mm外径的标准气动气管就能完成气路连接，整体占用设备空间极小，非常适合排布紧凑的多工位自动化设备。建模时所有零件的装配关系完全按照实际气缸的装配顺序搭建，活塞杆、活塞、密封圈槽、端盖、锁紧螺母、铰接座都做了独立的实体特征，没有合并整体，设计人员可以直接在模型基础上修改行程长度、调整安装座位置、更换端头连接结构，快速衍生出适配不同工位的定制化气缸变体，也可以直接把模型导入设备总装里做干涉检查，提前排查管路、周边零件和气缸的运动碰撞问题。
