铰接式活塞支撑座机械结构设计

　　在车间做小型气动推送工位改造时，最先要敲定的不是气缸推力参数，而是活塞杆末端和执行摆臂之间的连接支撑件——这类带双耳铰接位的立式支座，恰恰是整套直线往复机构里承担载荷导向、铰接限位的核心零件。日常在轻工送料、小型工装夹紧、料道挡停机构里，活塞做直线伸缩动作时，不能直接把杆端硬焊在摆臂上，活塞杆受径向偏载很容易造成密封件偏磨、杆体弯曲，这个支座的作用就是把铰接转轴的支撑刚度独立出来，让活塞只承受轴向推拉力，所有径向翻转力矩都由支座本体传递到安装基板上。

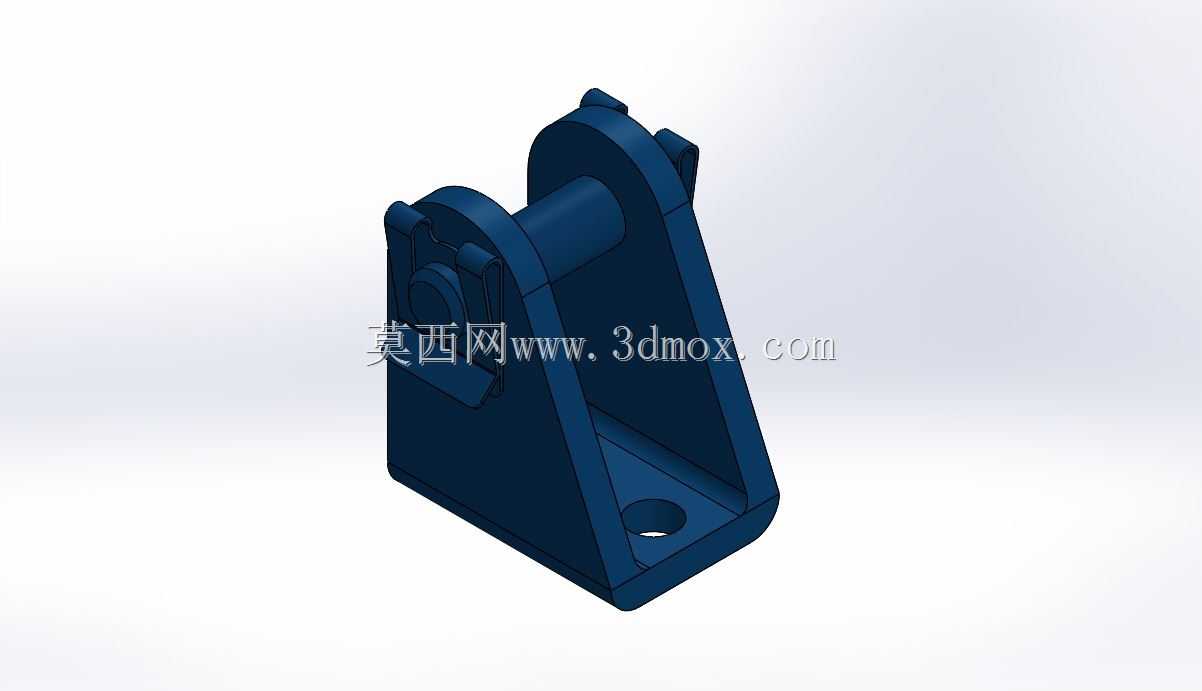

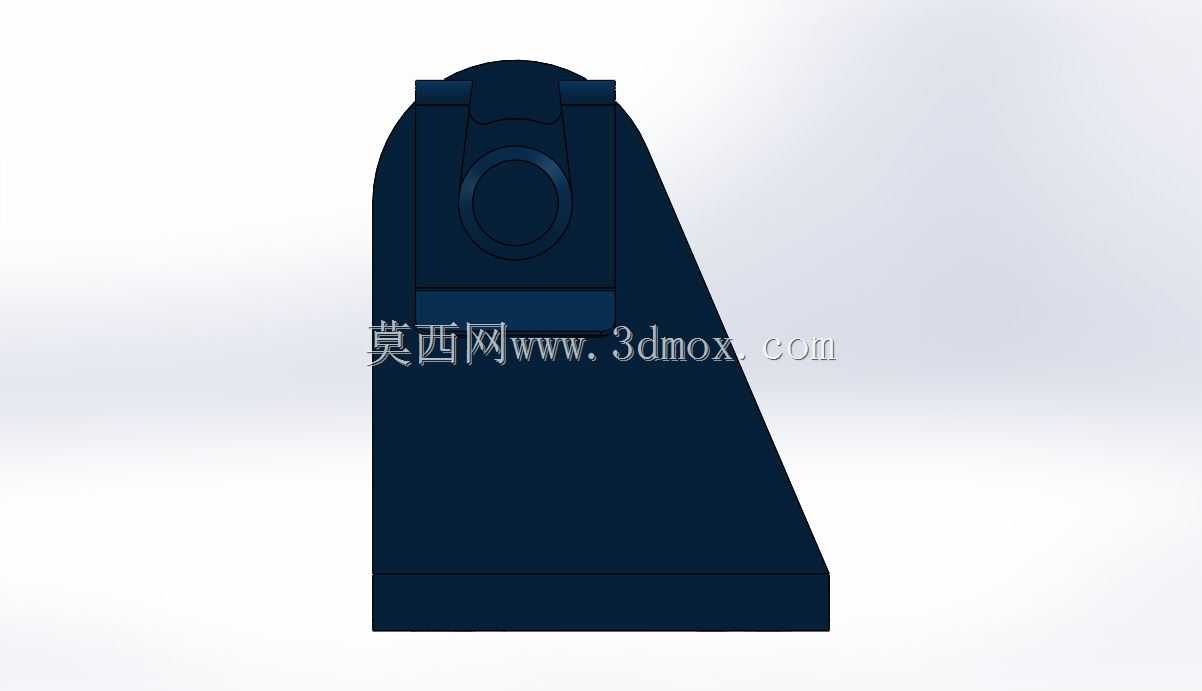

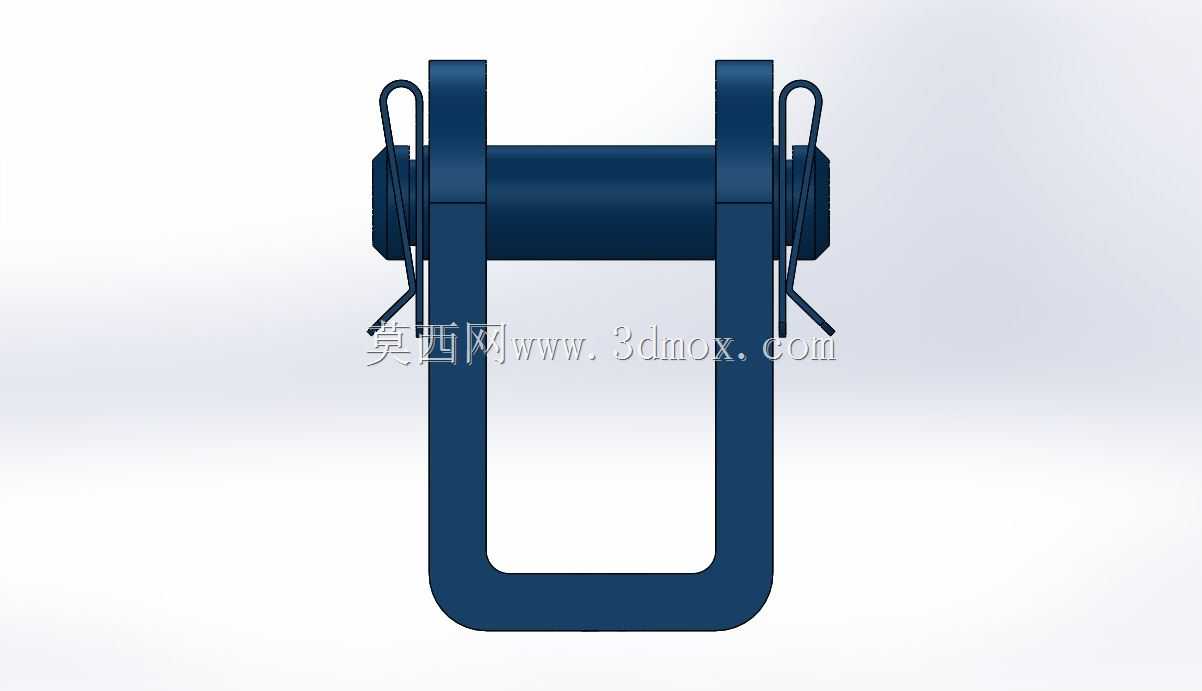

　　从结构细节拆解来看，零件底部是整块带沉孔的矩形安装底板，底板上预留的通孔完全适配常用内六角螺栓规格，安装时螺栓从板面穿入锁固在设备台架的型材基准面上，底板和立板衔接的位置做了大弧度三角加强筋，不是单纯靠两块板垂直拼接受力：活塞往复推送的反作用力会沿着立板侧壁斜向传递到底板整个接触面，加强筋的厚度和立板壁厚保持一致，避免焊缝或者铸造转角处出现应力集中，长期高频往复动作下也不会在根部产生疲劳裂纹。立板顶端延伸出两组平行的双耳铰接耳板，耳板上同轴加工出销轴穿孔，两个耳板的间距刚好容纳摆臂或者活塞连杆端头的单耳接头，销轴穿入后两端可以用卡簧或者开口销限位，铰接转动的间隙控制在很小的范围，既保证摆臂可以随活塞伸缩顺畅摆动，又不会出现横向窜动。

　　建模过程中最先锁定的是安装边界尺寸：底板的长宽要适配常规40系列铝型材的安装孔距，底板厚度要保证螺栓锁紧后板面不会发生翘曲，底板上的安装孔中心到立板后壁的距离留出足够扳手空间，现场装配时不用把周边相邻零件全部拆掉就能拧紧紧固件。铰接孔的中心高度是整个机构的核心尺寸，这个高度必须和配套活塞的轴线高度、摆臂的回转中心高度完全对齐，一旦高度出现偏差，活塞伸出过程中会对连杆产生持续的侧向分力，不仅动作卡顿，还会大幅缩短活塞密封圈的使用寿命。耳板的厚度要结合销轴直径做强度校核，耳板外侧还预留了小的限位凸台，销轴装入后凸台可以挡住卡簧，避免机构运行振动时卡簧滑脱。

　　实际选型适配的时候，这类支撑座通常搭配小型标准活塞使用，活塞缸体可以固定在支座后侧的安装位，连杆从前方伸入双耳之间完成铰接，整套结构占用的横向空间非常紧凑，在狭小的设备腔体里也能布置。零件的所有棱边都做了倒角处理，没有尖锐的加工毛刺，装配时工人握持调整不会划伤手，铰接孔的端面加工出沉台，销轴装入后两端不会突出耳板外表面，避免和周边摆动的零件发生运动干涉。侧面的三角筋板从底板上表面一直延伸到耳板下方的受力位置，把整个支座的受力闭环完全打通：活塞的推力通过连杆、销轴传到两侧耳板，力顺着立板经过筋板分散到底板，再由底板的连接螺栓均匀传递到设备机架，整个传力路径没有薄弱的悬臂段。

　　做运动干涉校验的时候，要把活塞全行程伸出、全行程缩回两个极限位置都装入装配体核验：摆臂绕销轴摆动到最大角度时，摆臂下缘和三角筋板之间要留出足够安全间隙，活塞连杆缩回时，杆端的锁紧螺母不能碰到立板前壁，底板上的安装孔位要和台架上的预设T型槽位置完全对应，不需要现场二次扩孔修改。这类支座不需要复杂的曲面加工，采用常规铣削工艺就可以完成所有面的加工，铰接孔一次镗孔保证同轴度，两侧耳板的孔位同轴度误差控制在允许范围内，销轴转动时不会出现卡滞。如果是用于有粉尘的切削工位，还可以在耳板外侧加装简易防尘盖板，避免碎屑进入铰接摩擦面，日常维护只需要定期往销轴间隙加注少量润滑脂，就能长期保持摆动动作顺畅。
