游乐场海盗船摇摆游乐设施结构设计

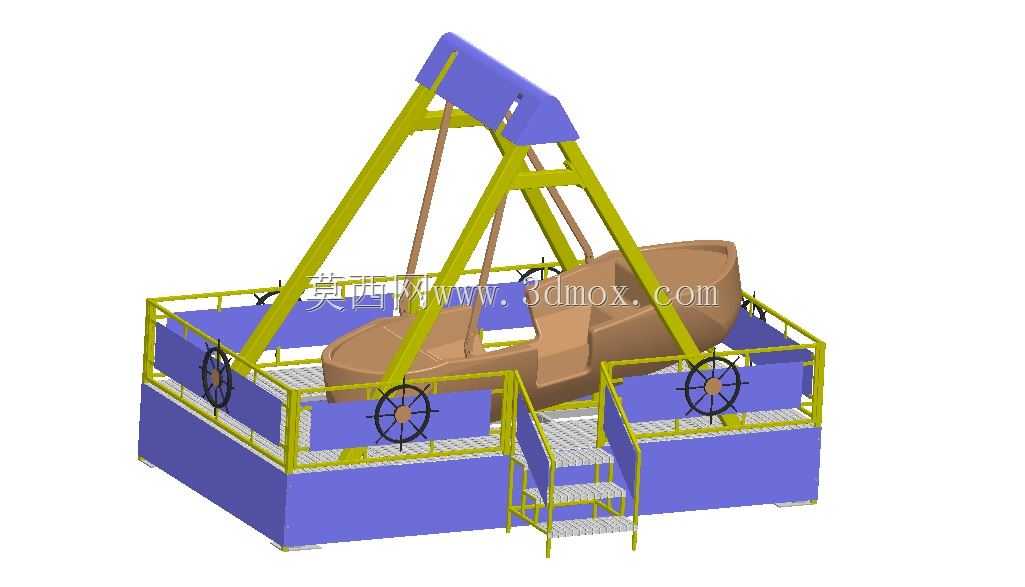

　　海盗船属于往复摆动类大型游乐设施，常见于主题乐园、城市游乐园、商业综合体户外广场、景区亲子娱乐区以及嘉年华流动巡场项目。整套装置以船体座舱为载客核心，通过两侧高位摆轴悬挂于A形钢架之上，依靠驱动系统带动船体绕水平轴做弧形往复摆动，使乘客在重力与惯性交替作用下获得失重与超重叠加的乘坐体验。模型中船体采用仿木船造型，船身沿长度方向布置多排座位，乘员面对面或同向乘坐，配合压杆、安全带等约束装置完成载客。船体下部通过悬挂臂与顶部横梁铰接，铰接点位置决定摆动半径，也直接影响摆角、线速度与乘客体感。

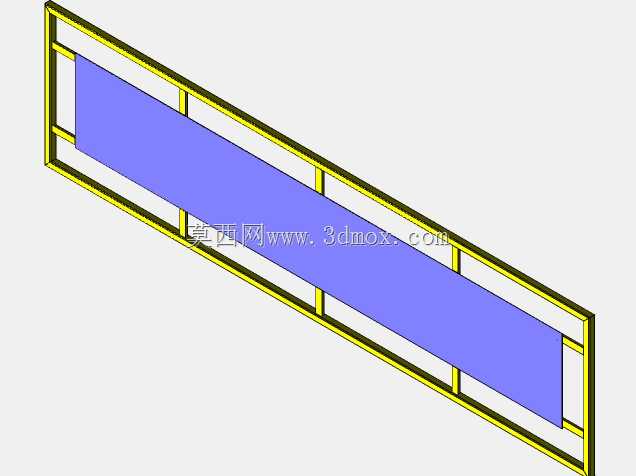

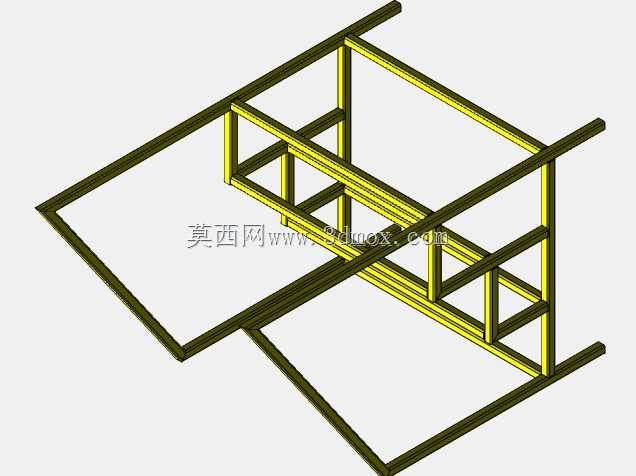

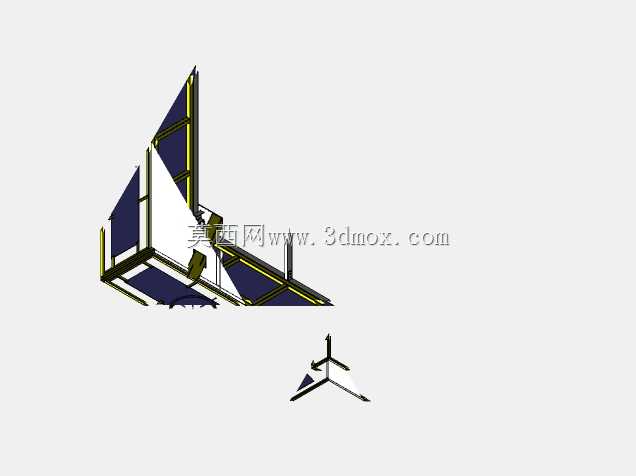

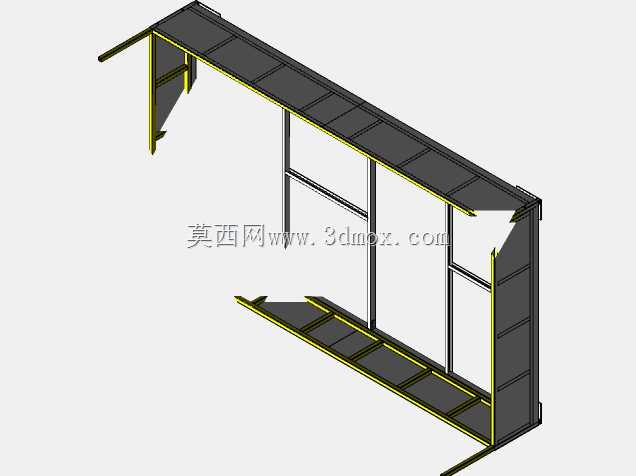

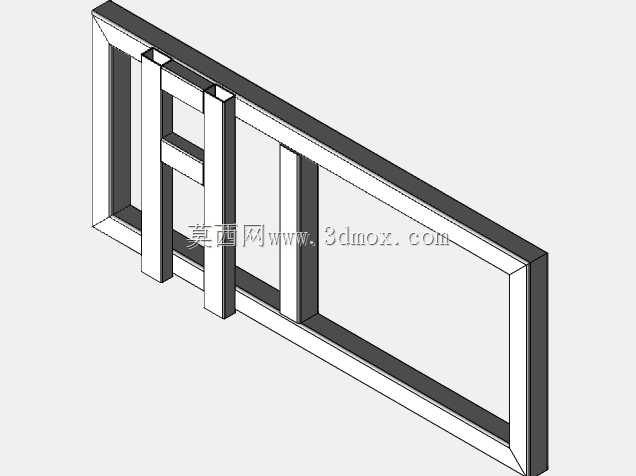

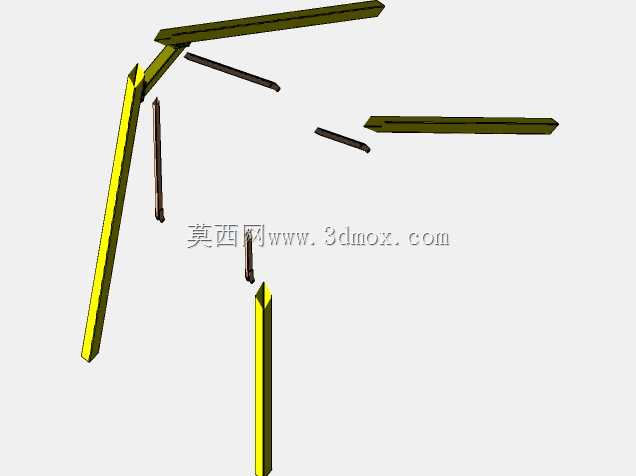

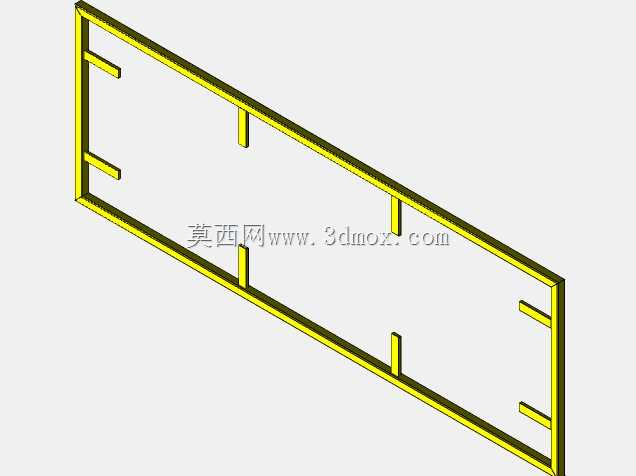

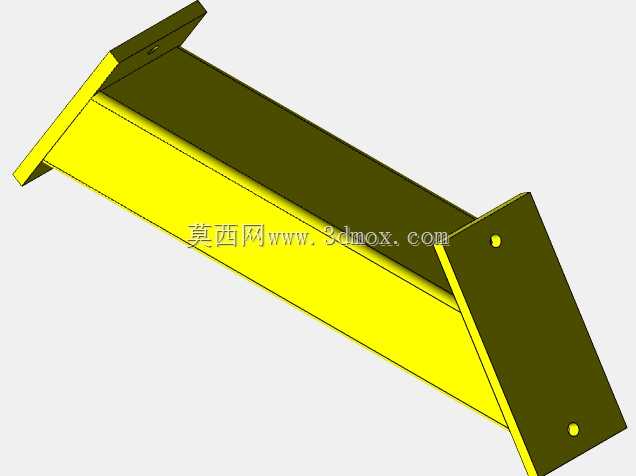

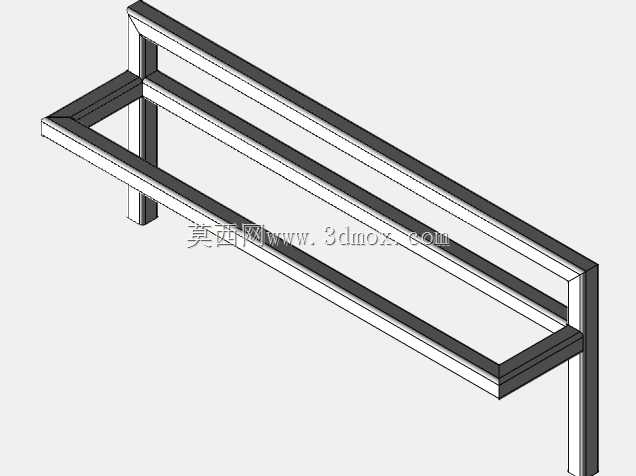

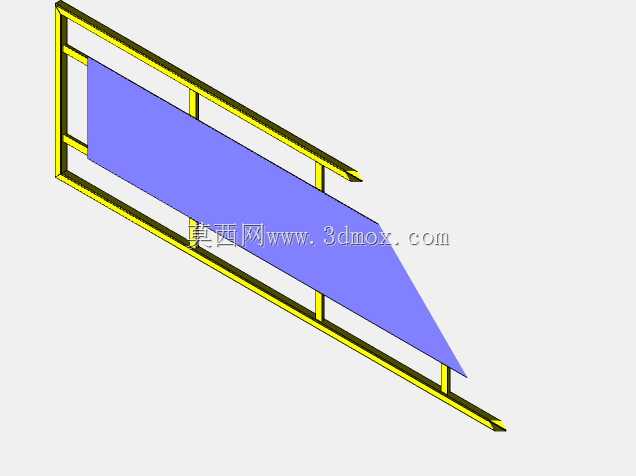

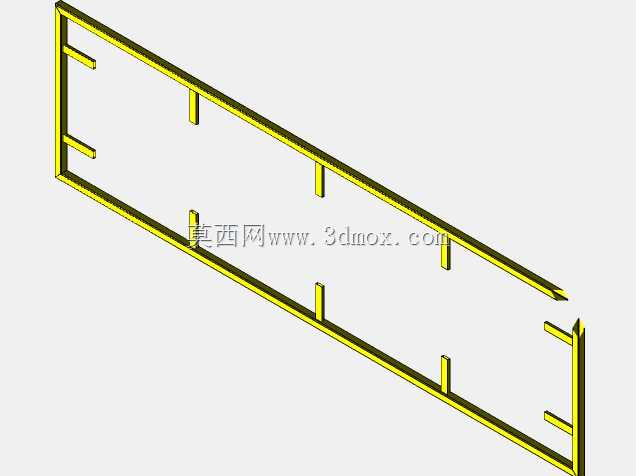

　　从结构布置看，两侧主支架采用斜撑式门架构型，立柱由根部向顶部收拢，形成稳定的三角形传力路径。摆动过程中，船体自重、乘客活载以及动态惯性力经悬挂点传递至顶部横梁，再沿斜向立柱向下扩散至底部平台框架。底部平台为箱形基座加周边护栏的组合形式，基座既承担整机承重，又为驱动装置、制动部件、电控柜和检修通道提供安装空间。平台四周设置连续防护栏杆，栏杆高度与立杆间距需满足游乐设施安全规范，防止乘客在等候、上下船或设备运行时进入摆动危险区。

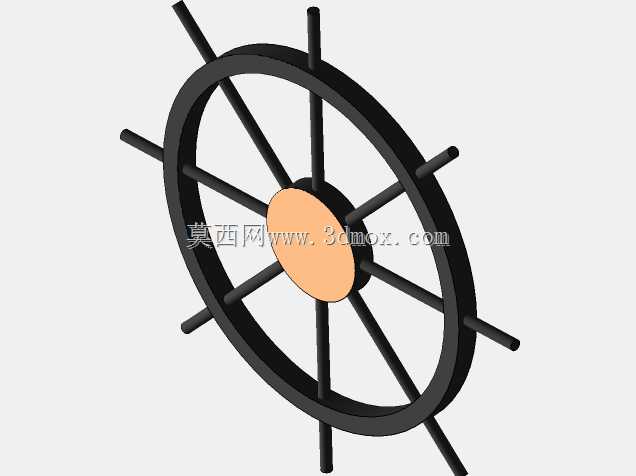

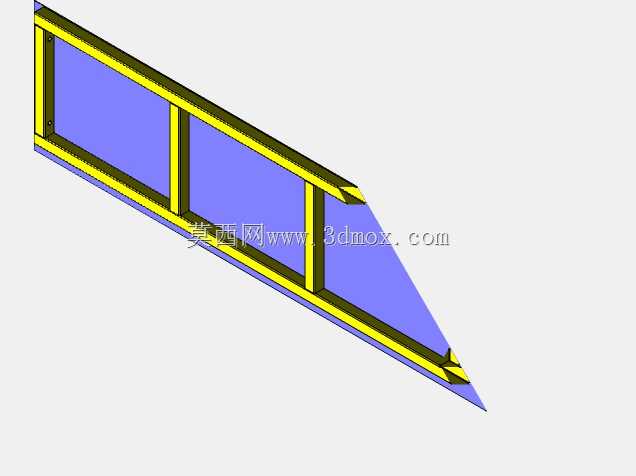

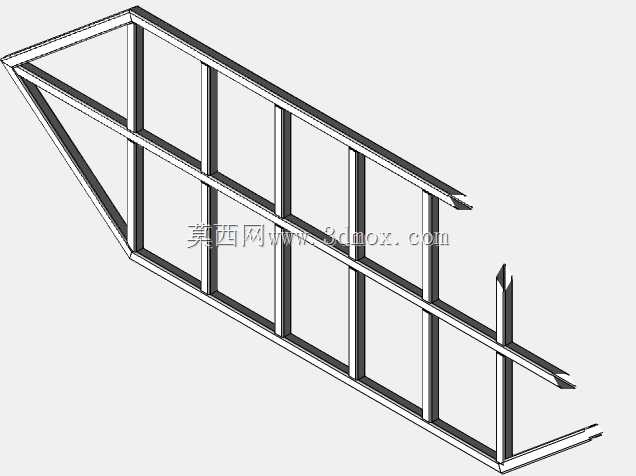

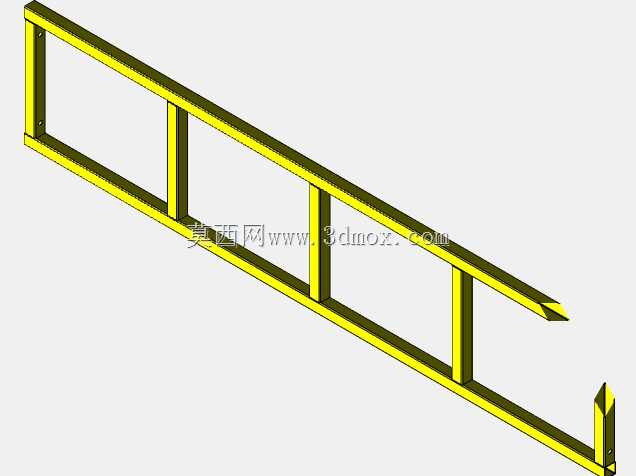

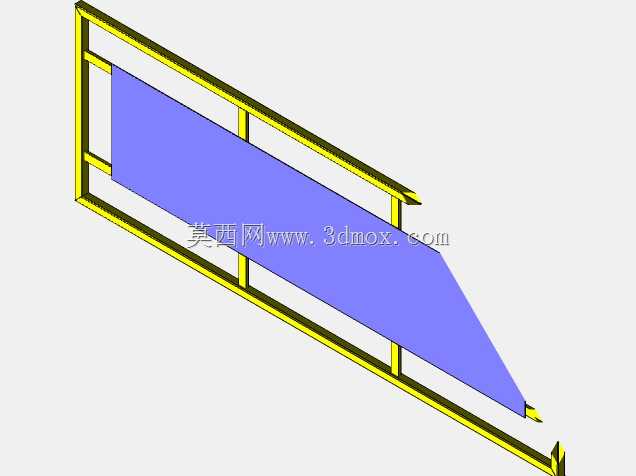

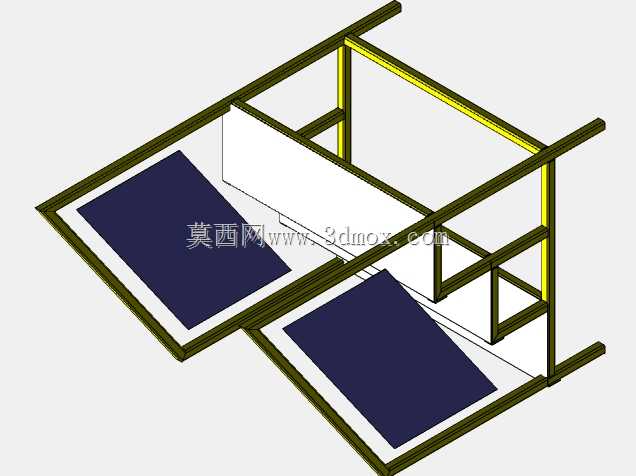

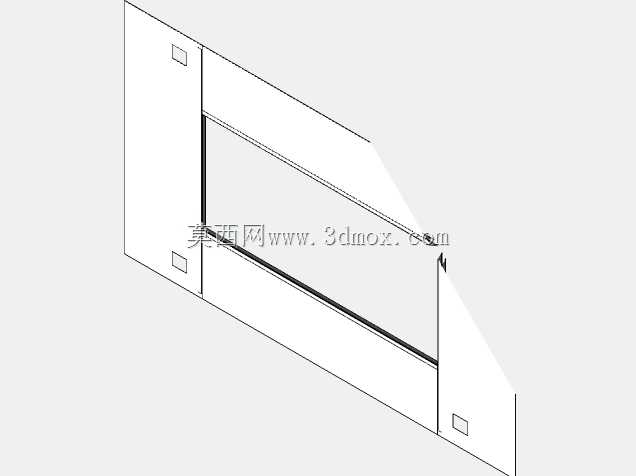

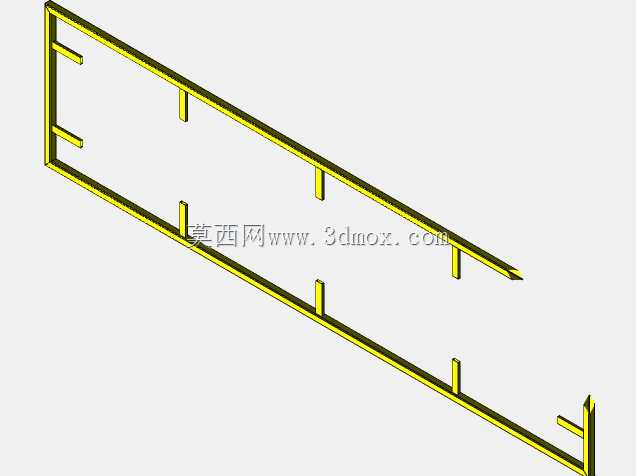

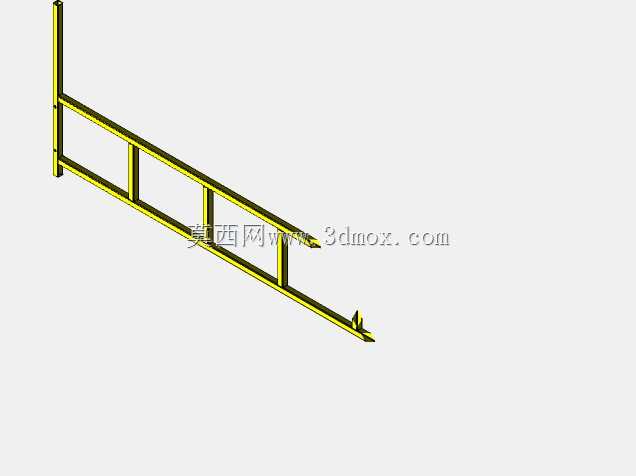

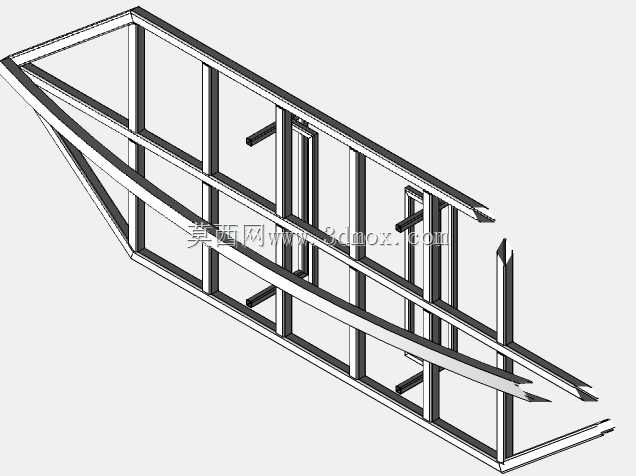

　　模型在平台前侧设置了登船台阶，台阶与船体停靠位置对齐，便于运营时乘客快速上下。台阶两侧同样配置扶手，踏面采用防滑结构，端部与基座平台连接，形成独立通行通道。平台四角可见船舵式装饰轮，既强化海盗主题视觉，也可作为围挡区域的造型构件。需要注意的是，装饰件不能侵入船体摆动包络，在详细设计时应按最大摆角绘制运动扫掠体，核对船体端部、悬挂臂、护栏与装饰物之间的最小安全间隙。

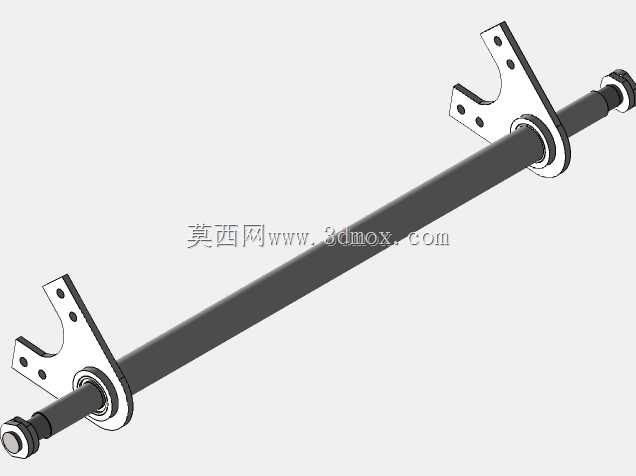

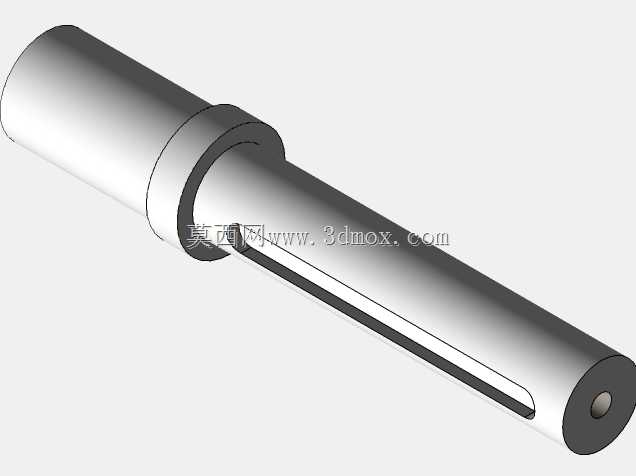

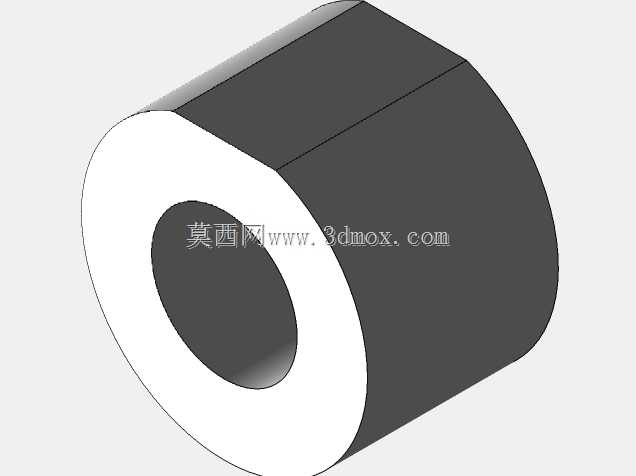

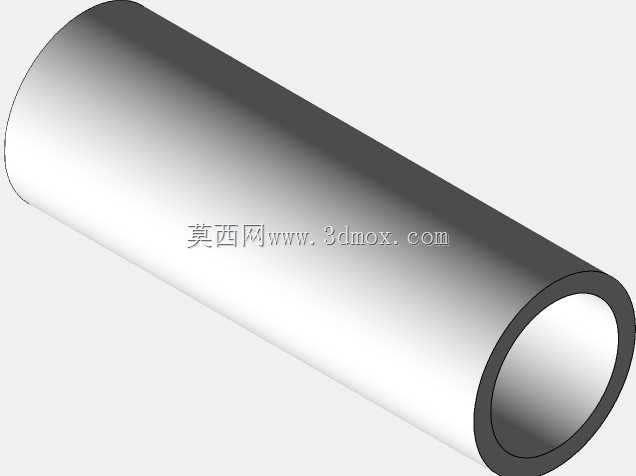

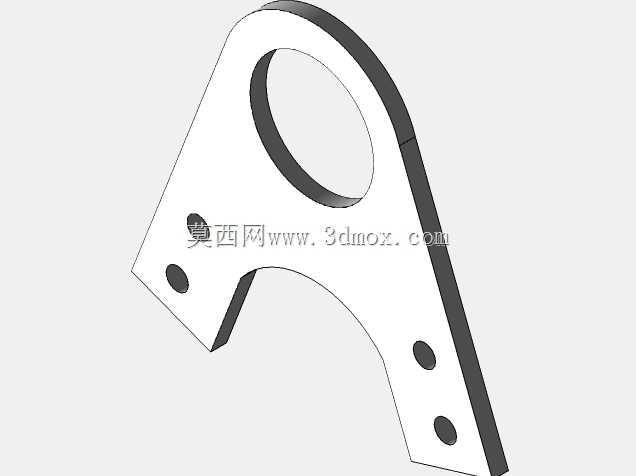

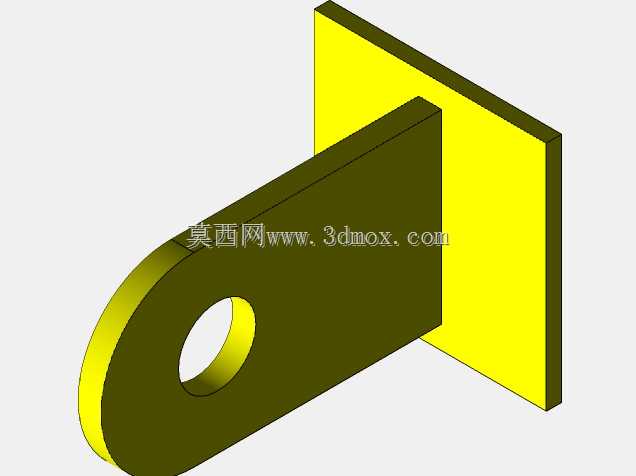

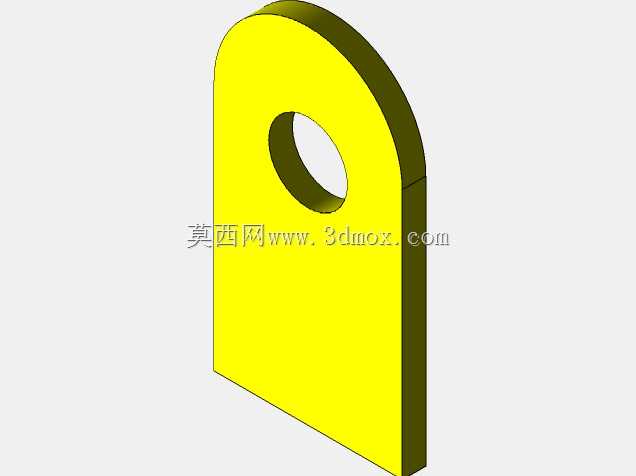

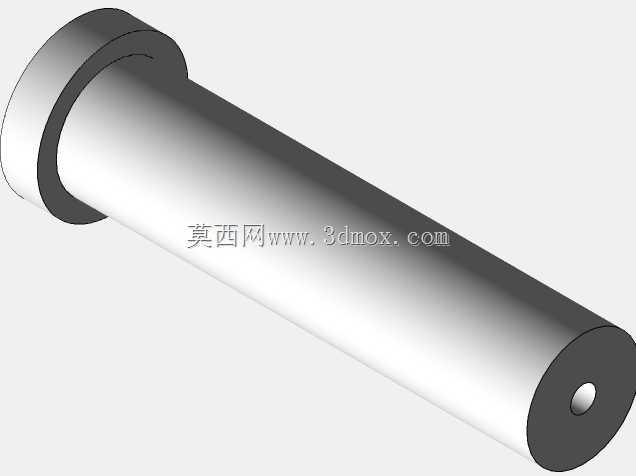

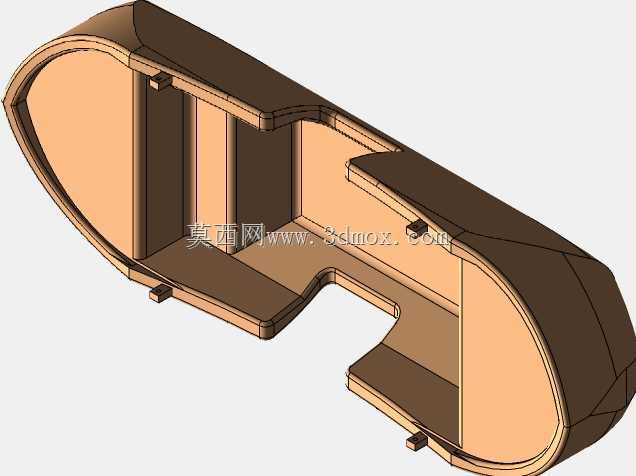

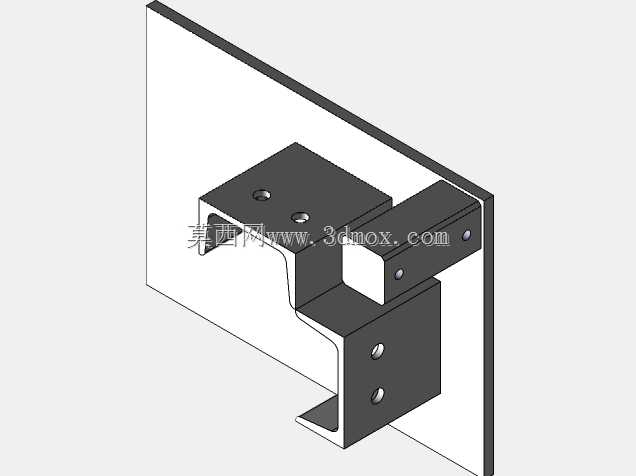

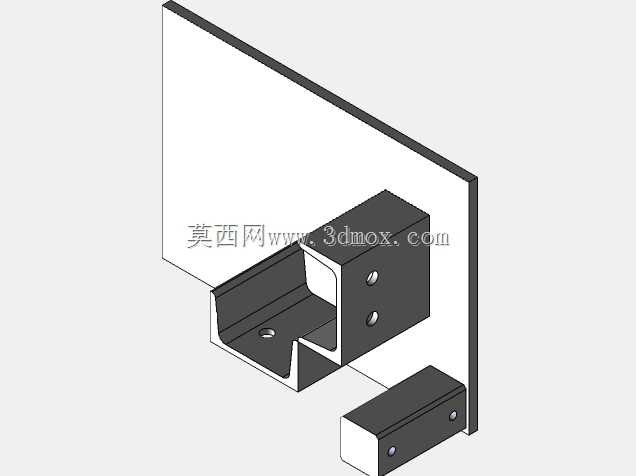

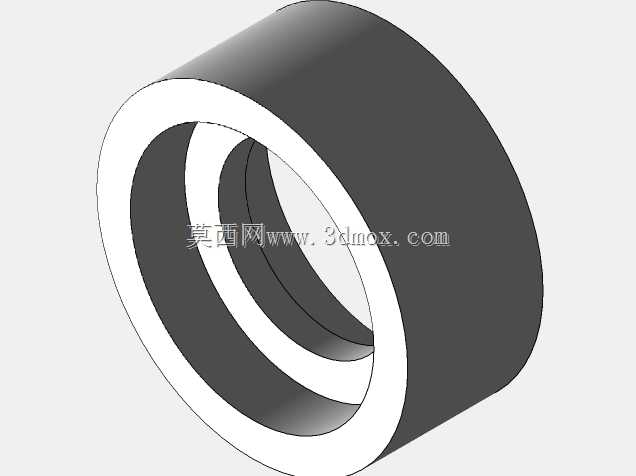

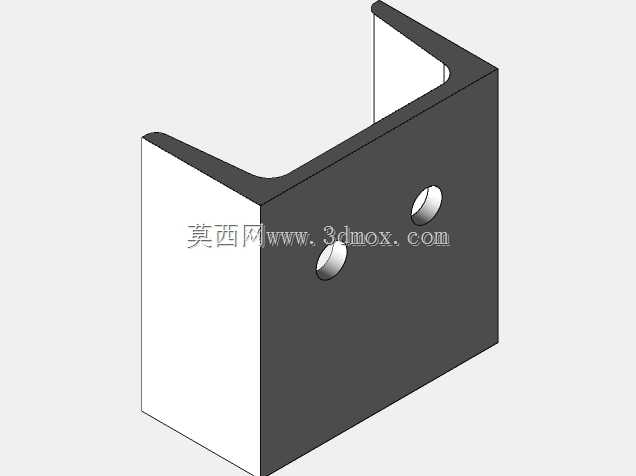

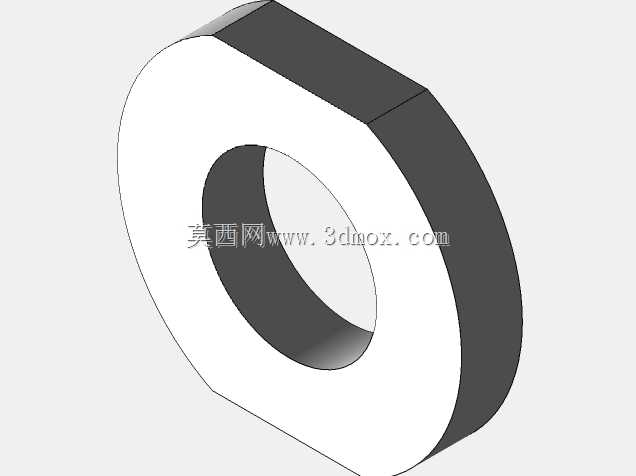

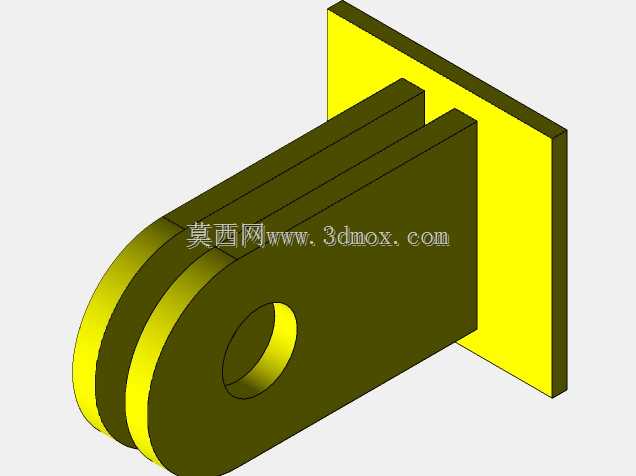

　　船体外形设计兼顾主题表现与结构承载。船壳外观模仿木质帆船，舷侧弧线、船头船尾上翘造型有利于形成鲜明识别度；内部则需设置金属骨架，座椅骨架、压杆支座、悬挂连接座均应与主承载梁可靠连接。悬挂拉杆或吊臂沿船体前后方向多点布置，使载荷均匀分布，避免船身局部应力集中。顶部摆轴组件通常包含轴承座、主轴、衬套及润滑结构，轴承座安装在横梁加工基准面上，装配时需保证两侧轴线同轴，否则船体在摆动中会产生卡滞、偏磨和附加扭转载荷。

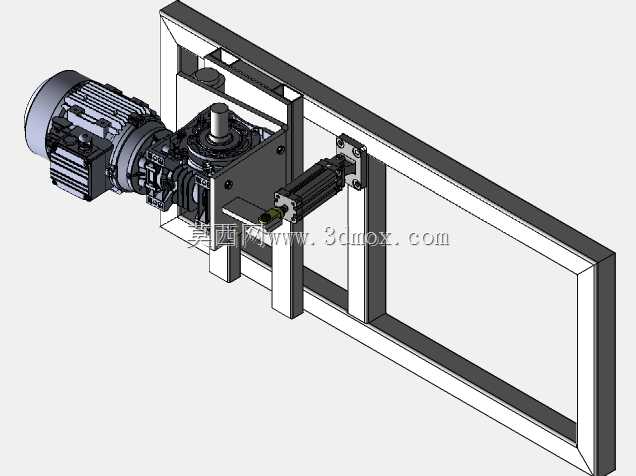

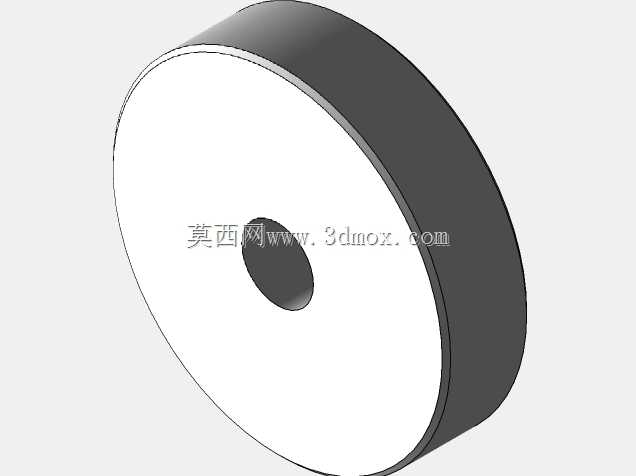

　　驱动与制动方面，这类设备常采用摩擦轮驱动、轮胎驱动或曲柄连杆驱动方案。摩擦驱动可通过滚轮与船体底部轨道接触施加切向力，逐步增大摆幅；制动系统则需在正常停机、紧急停机和断电状态下均能可靠使船体减速并回到下位。结构建模时应明确驱动轮压紧机构、减速电机安装座、限位缓冲块和检修锁定装置的位置。基座内部需预留电机、联轴器、制动器和线缆走线空间，外侧设置可开启检修门，方便日常点检。

　　安装边界上，设备不仅要关注静态占地，还要重点核算动态空间。整机平面范围包括基座轮廓、台阶外伸、护栏厚度及周边维修距离；高度方向需覆盖门架顶点、船体最高摆起位置和安全净空。运行区域内应在船体摆动方向两端设置足够的安全距离，地面承载需满足设备满载工况下的支腿压力，基础预埋件或膨胀螺栓应与基座主梁位置对应。对于移动式场地，还需校核运输状态下门架、船体和护栏的拆分方式，保证超限部件能够分段拆卸并重复定位。

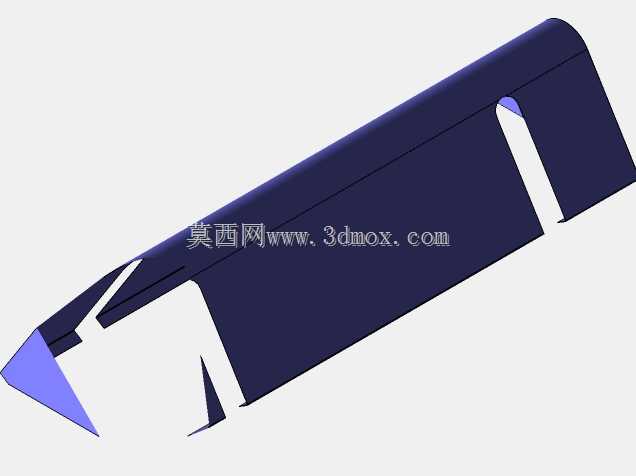

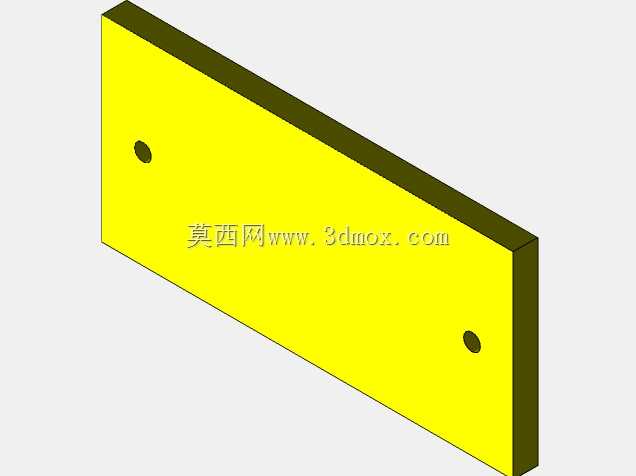

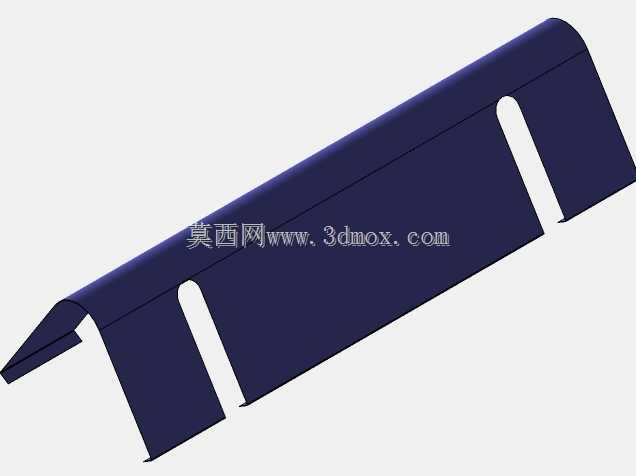

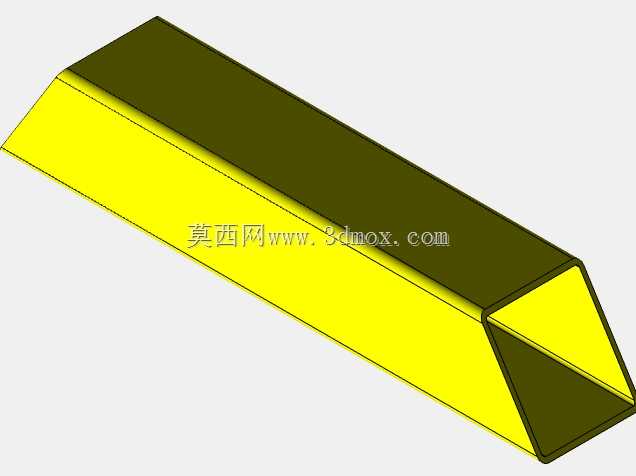

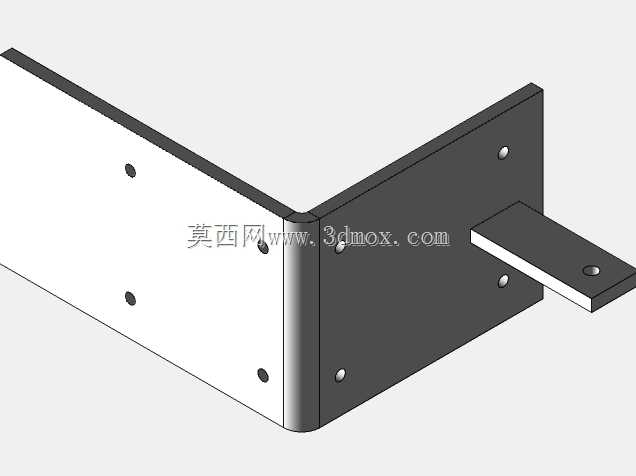

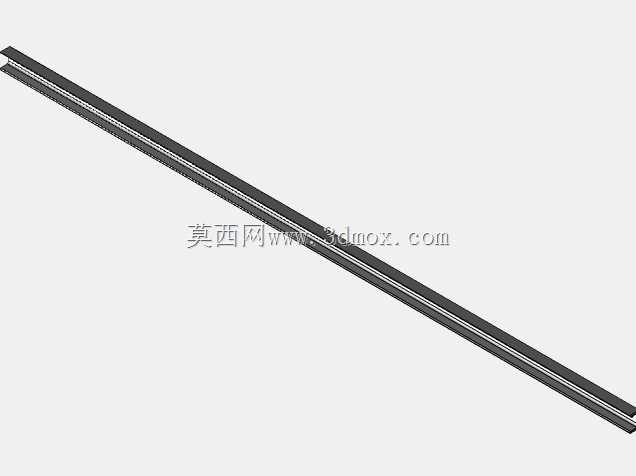

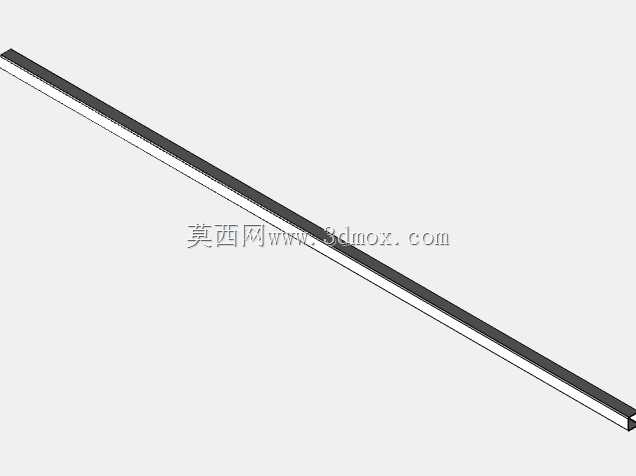

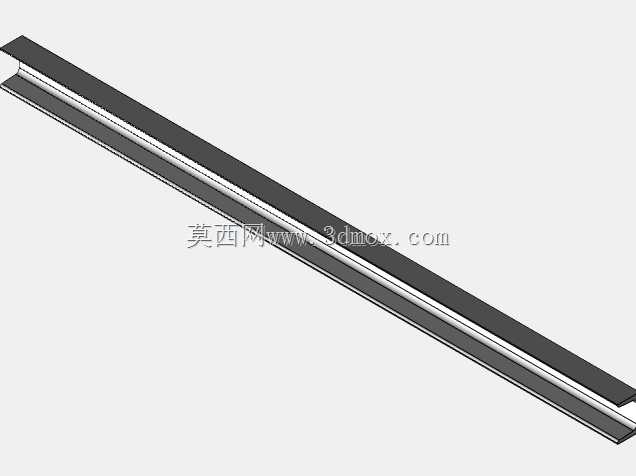

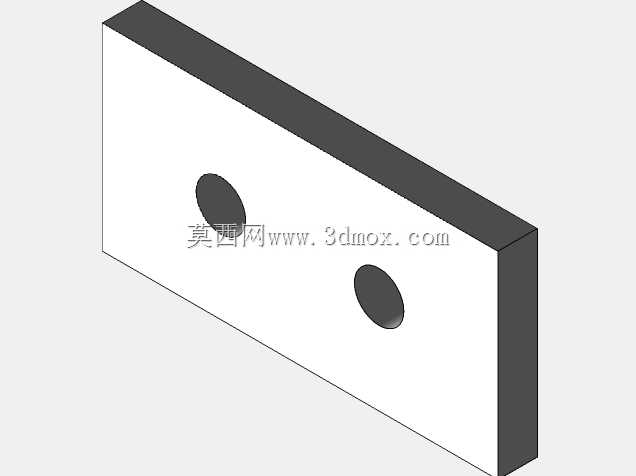

　　三维建模过程中，可先以摆轴中心线、船体中心线和基座对称面建立骨架，再自上而下完成门架、悬挂系统、船体、平台和护栏的关联设计。钢架杆件宜采用型材或焊接箱形截面，节点板、加强筋和螺栓连接面需单独表达；船体外观件与内部承载件应分层建模，便于后续出工程图、钣金下料和焊件统计。运动分析时，可将船体设为绕摆轴旋转的刚体，检查不同摆角下乘客约束区、护栏、台阶和装饰物的干涉关系，并结合质心位置评估驱动功率与制动扭矩，为详细设计和选型提供依据。
