商用面包切片机工业结构设计

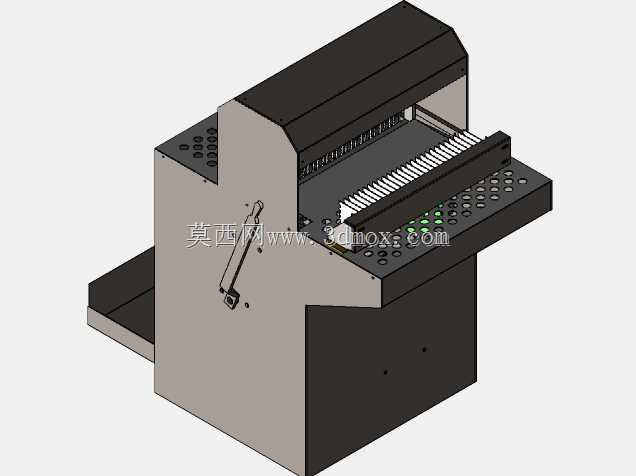

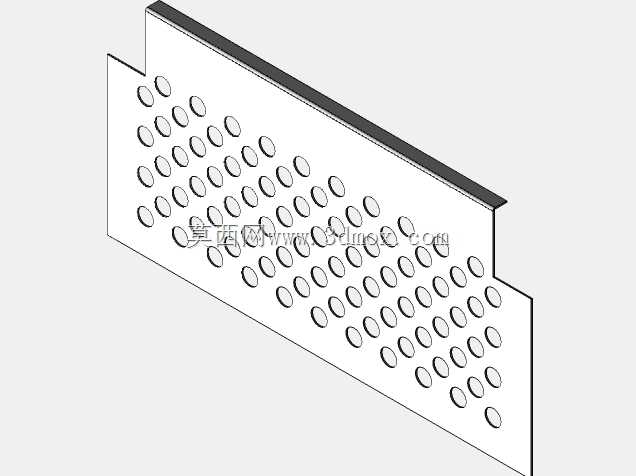

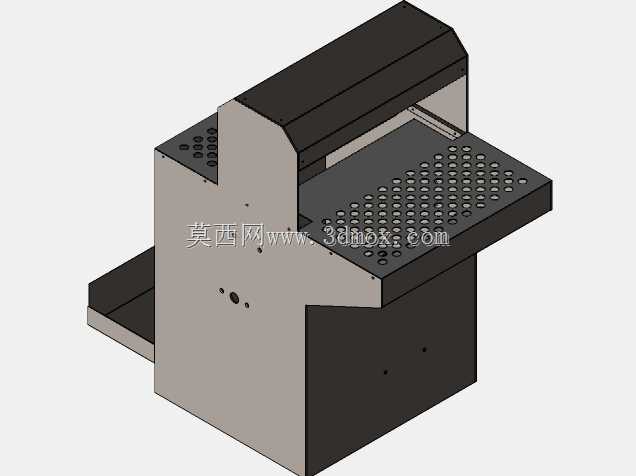

　　这套三维结构围绕烘焙后场、中央厨房、商超现烤区以及小型食品加工线的连续分切需求展开，设备主体采用立式机架承载，前端伸出带定位栅格的输送工作台，操作人员将整条吐司或方包放置到位后，内置的平行刀组完成等厚切片，出料侧承接托盘可直接收集成品，减少手工分切带来的厚度不均与碎屑损耗。从现场布置角度看，整机占地边界集中在机架底座与前伸工作台范围内，后侧为动力与防护壳体，左侧设置手摇调节机构，可在检修或调试时手动调整刀组间隙与进给位置；工作台面排布多组定位孔与操作按钮，既用于面包导向、挡料定位，也兼顾急停、启动等控制元件的安装，台面高度按人工站立投料的作业尺度设定，前伸段留出足够放料与取料空间，后方壳体封闭传动部件，避免面粉、碎屑进入运动区域。

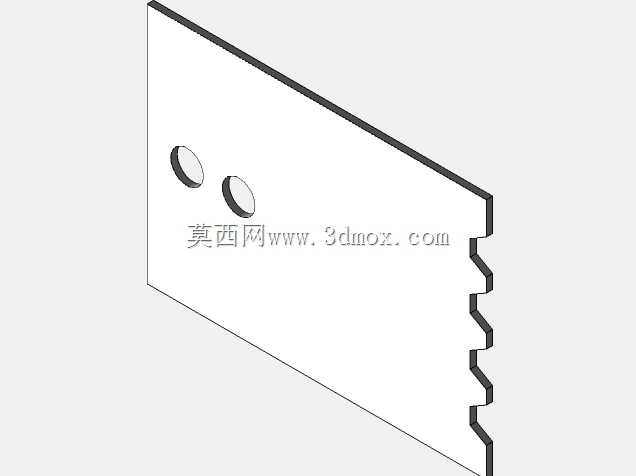

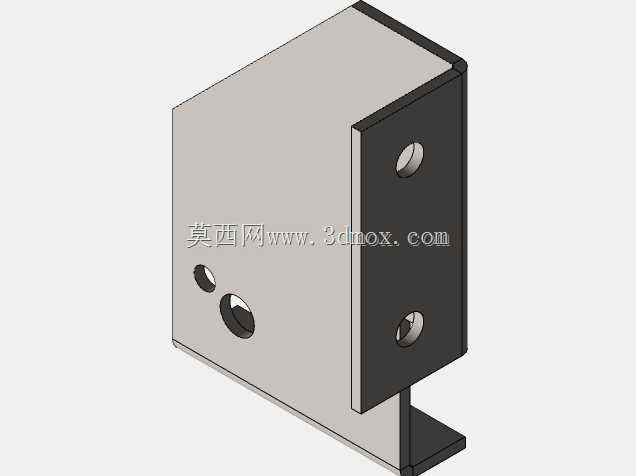

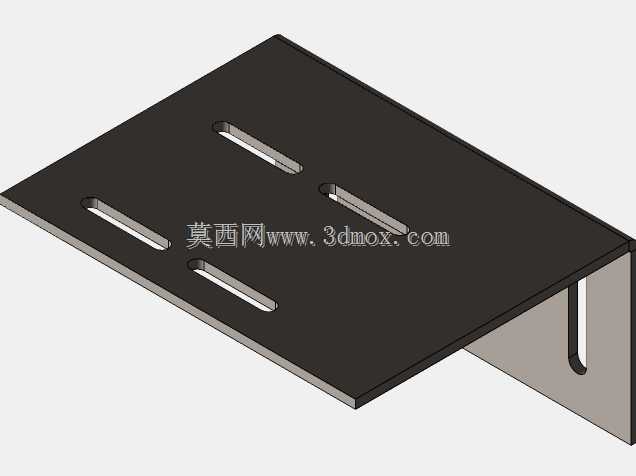

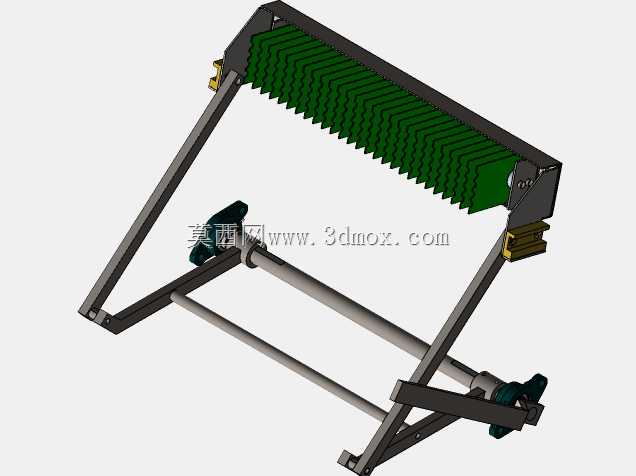

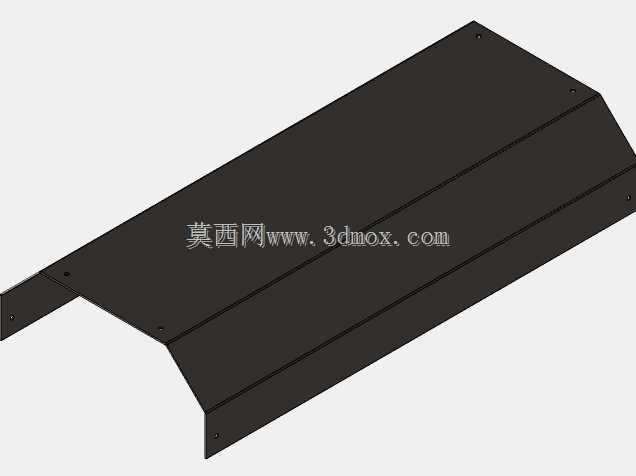

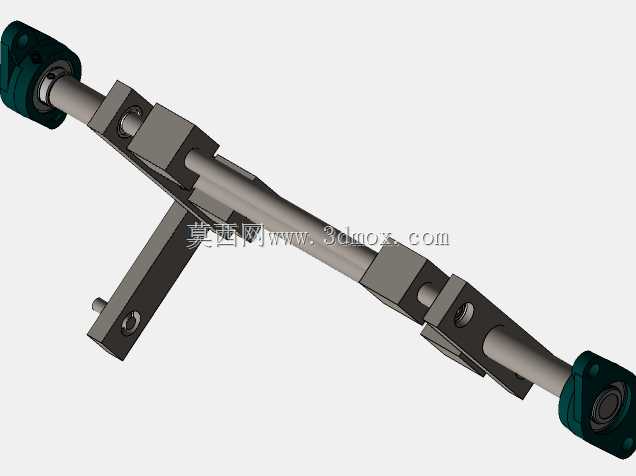

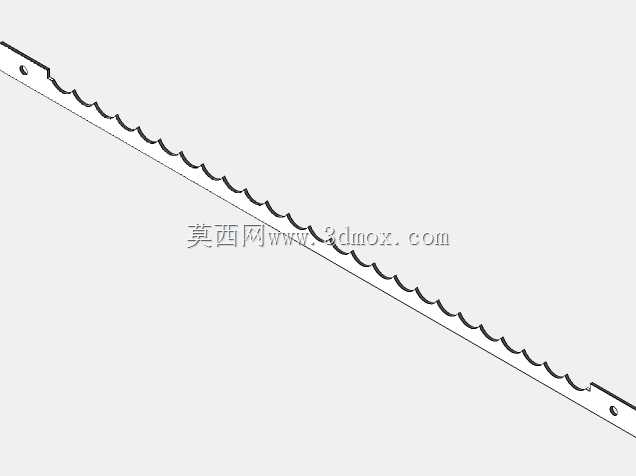

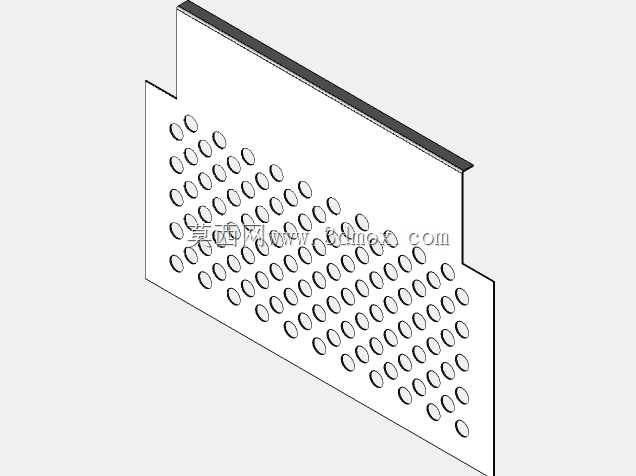

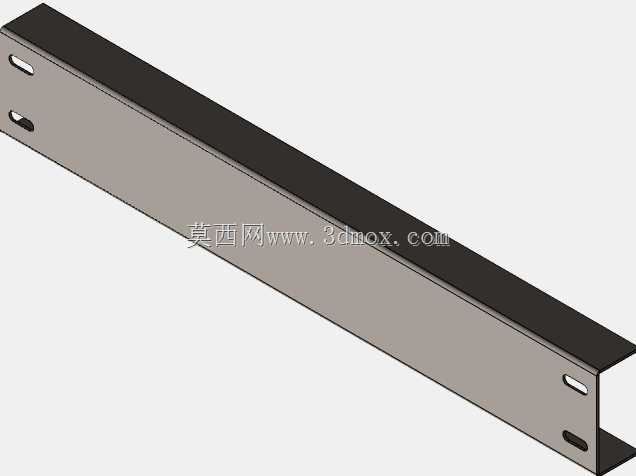

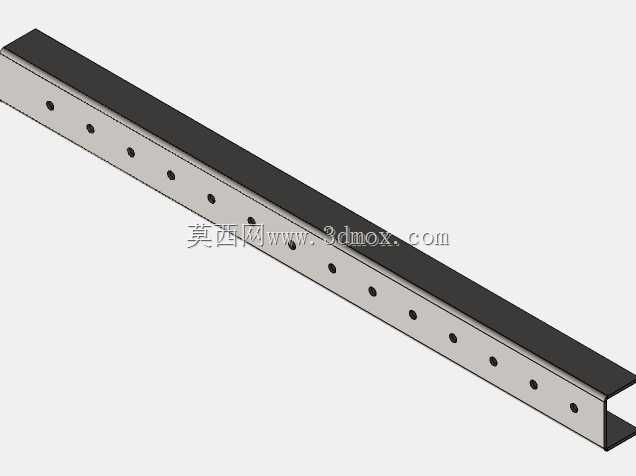

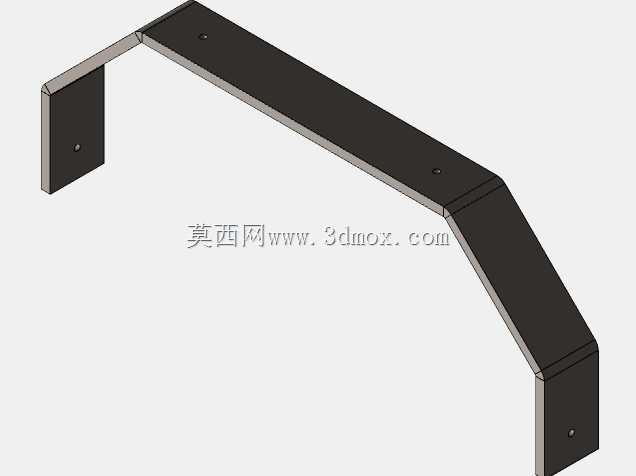

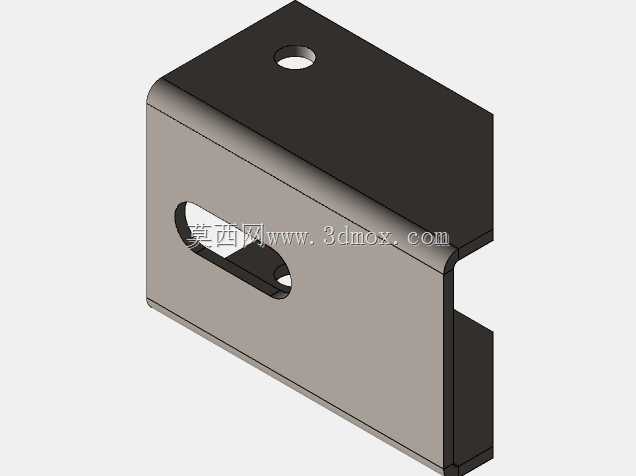

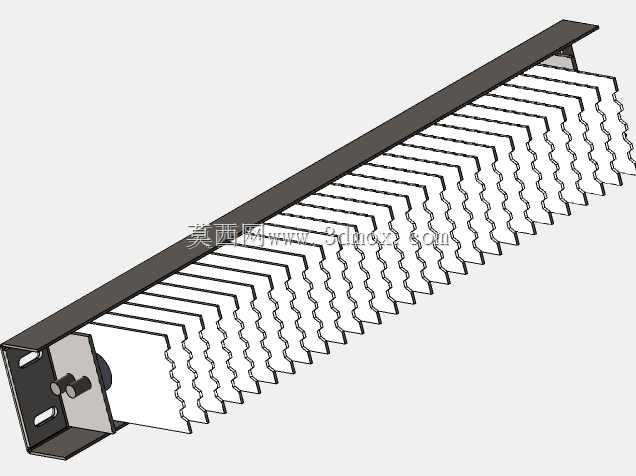

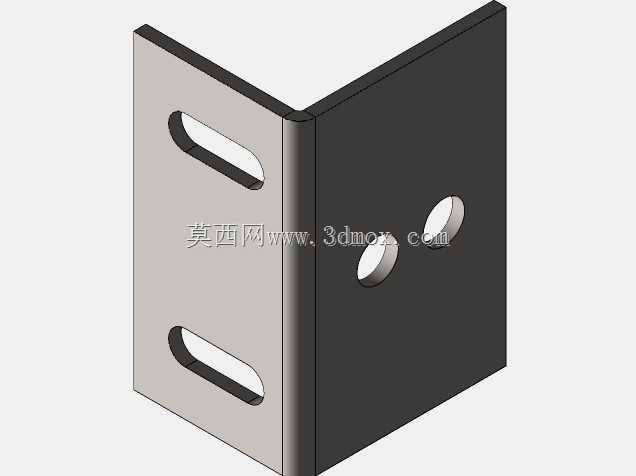

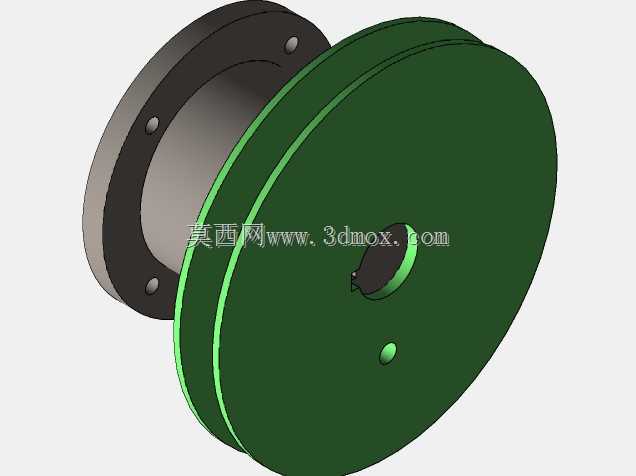

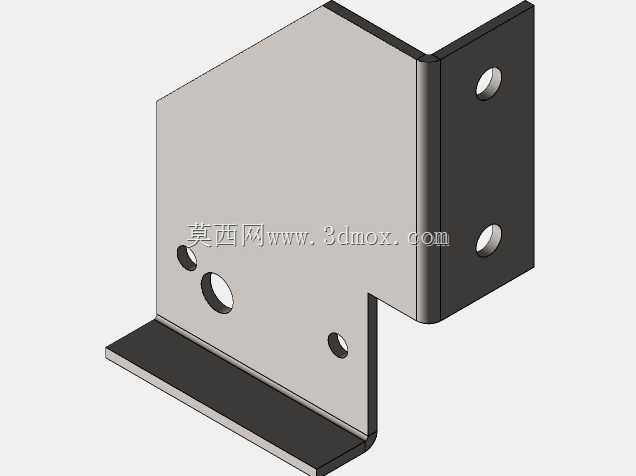

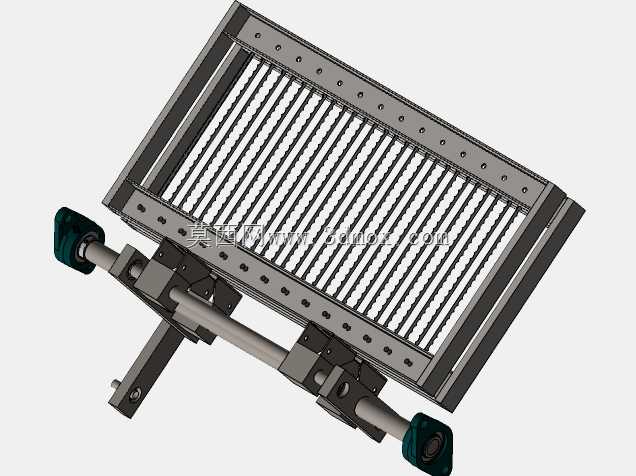

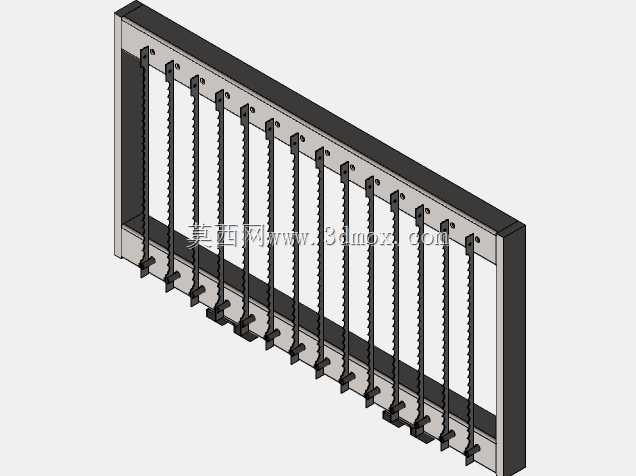

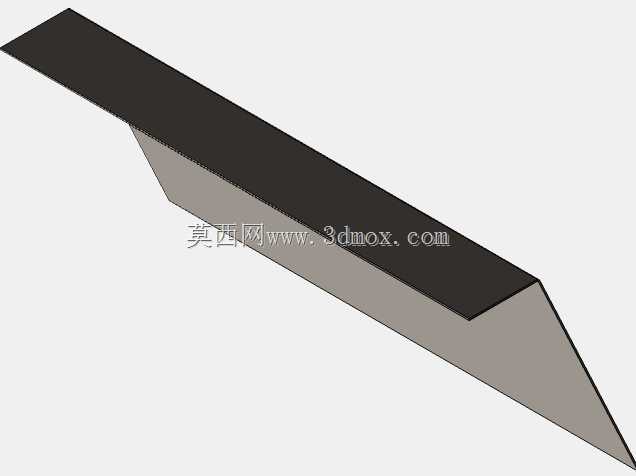

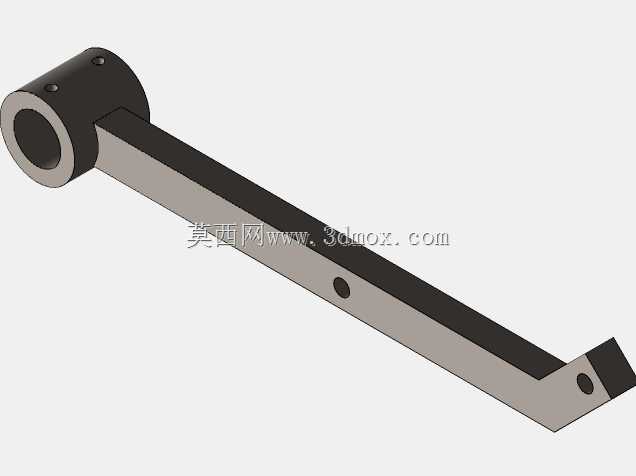

　　结构设计上，机架采用钣金折弯件与框架支撑结合的方式，上部箱体容纳刀排、传动连杆与驱动单元，下部柜体作为配重和电气安装空间，前侧输送台通过支撑件与主机连接，保证长条形面包送入时台面不产生明显挠曲。刀组区域设置防护挡板与进料间隙，仅允许面包通过，人员肢体无法直接接触刀片；手摇机构带锁紧定位，调试完成后可固定位置，防止运行中松动。建模过程中对装配关系的处理比较完整：刀片间距、导向栅条、台面孔位、门板与护罩的折弯边均按实际装配逻辑搭建，控制按钮区预留了元件安装孔，底部柜体留出检修门与固定脚位，便于在布局阶段核对操作动线和维护空间。对于食品加工场景，这类设备的核心不只是完成切割，还要保证切片厚度一致、投料定位稳定、清洁维护方便，

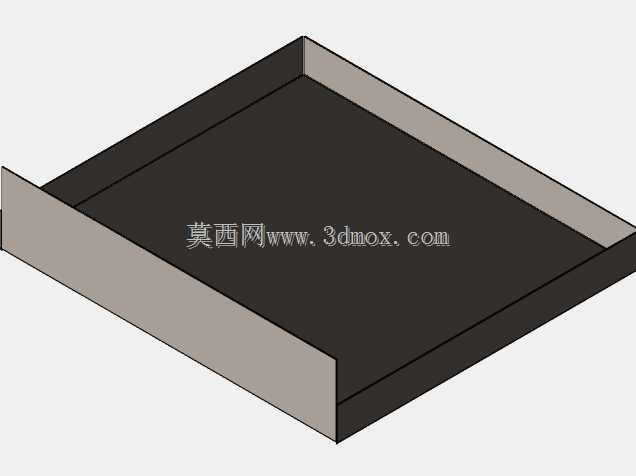

　　因此外露台面尽量采用平整钣金面，减少积粉死角，传动区与食品接触区通过护罩分隔，碎屑可沿台面承接结构集中清理。在产线规划时，可将本机放置在烘焙冷却线后端，与输送带、包装台衔接，面包冷却定型后送入切片工位，再转入包装环节；独立门店使用时，也可单机布置，配合接渣盘和出料托盘完成作业。三维模型完整呈现了主机壳体、前伸工作台、刀排防护、手摇调节、按钮面板及底部支撑的相对位置，能够直接用于结构评审、安装占位校核、钣金件展开参考以及食品加工设备方案展示，帮助设计人员在投产前核对操作高度、维护开门空间、进料方向和周边设备衔接关系。
