倾斜式果蔬气泡清洗输送设备

　　这套设备面向净菜加工、果蔬预处理和小型食品生产线的连续清洗环节，整体采用长槽式布置，前段承担浸泡与鼓泡清洗，后段通过倾斜输送机构将物料抬升并导出，便于与挑选台、切配设备、风干线或包装工位衔接。设备落地后不需要复杂地坑，底部设置脚轮，既可以在固定车间内定位使用，也能够根据产线调整进行短距离移位，适合多品种、小批量或季节性加工场景。

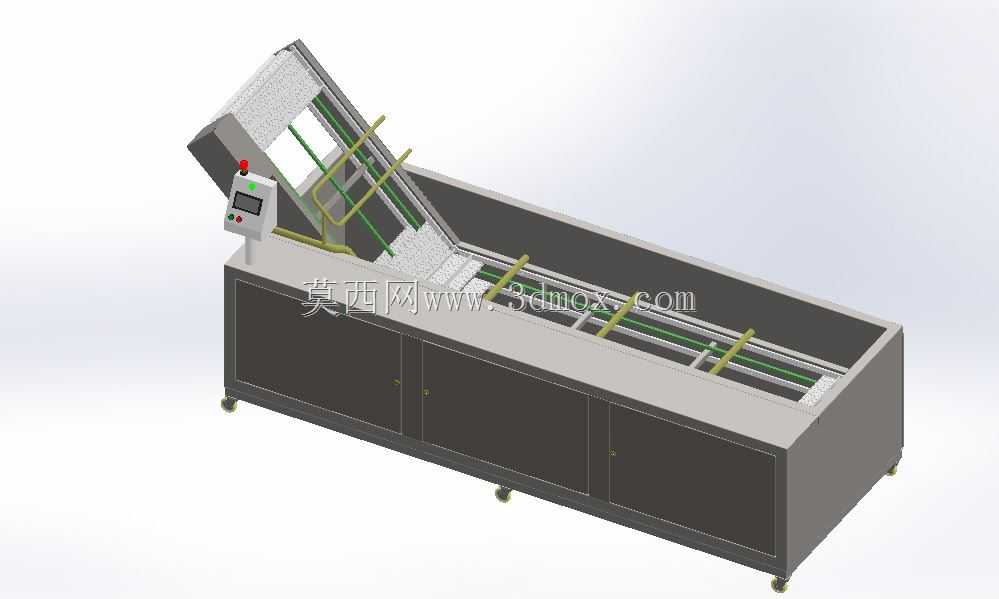

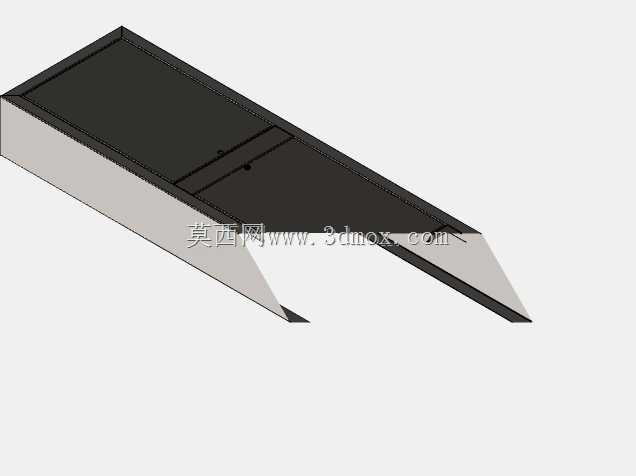

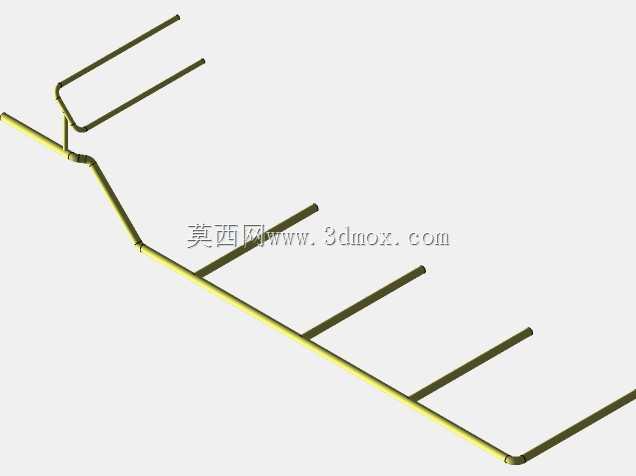

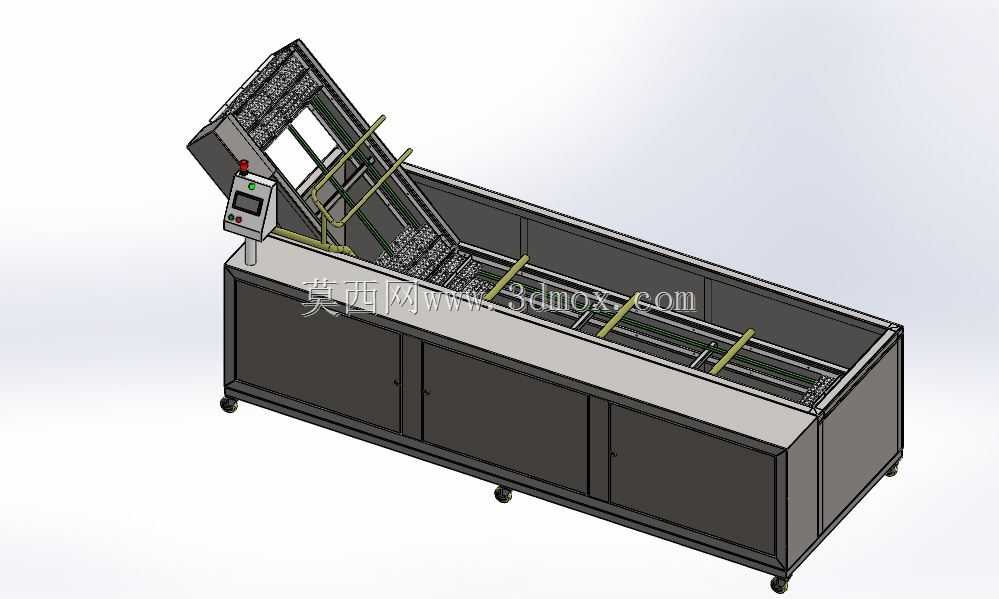

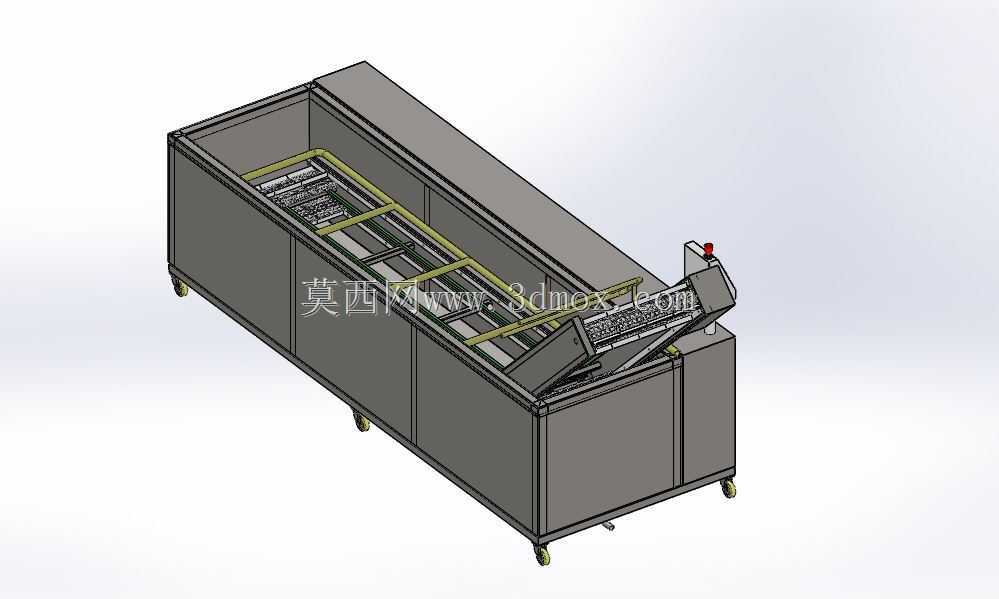

　　从结构上看，主机由长形水槽、下部柜体、倾斜提升段、输送承托构件、侧边控制箱和端部操作面板组成。水槽为设备的核心工作区域，槽体深度和长度按物料在水中停留、翻滚、去杂的过程进行布置，侧壁保持连续封闭，底部留有安装鼓泡管路、排水接口和支撑框架的空间。实际使用时，槽内注入清水，鼓泡系统在水下形成紊流，使叶菜、根茎类切片物料或小型果实在水中相互摩擦、翻动，泥沙沉降至槽底，轻浮杂质可随溢流方向收集。

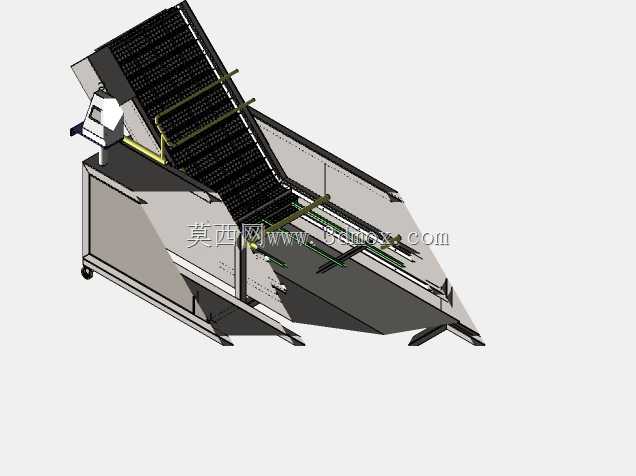

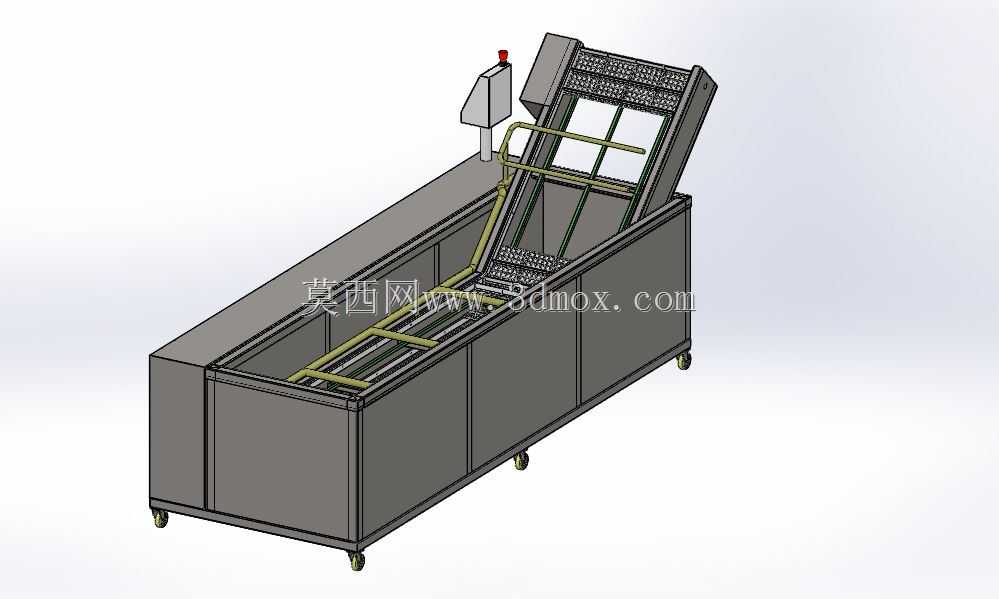

　　倾斜提升段位于槽体一端，采用斜置网带或栅格输送形式，物料在清洗后被带离水面，抬升过程中可附带喷淋或自然沥水，减少带入后续设备的水量。提升角度兼顾输送效率与物料滑落风险，结构上通过两侧支架与槽体连接，内部布置传动轴、张紧件和导向支撑。长槽内部还设置多组横向承托杆，用于约束输送构件运行轨迹，避免网带在满载或受水流冲击时出现明显偏摆。

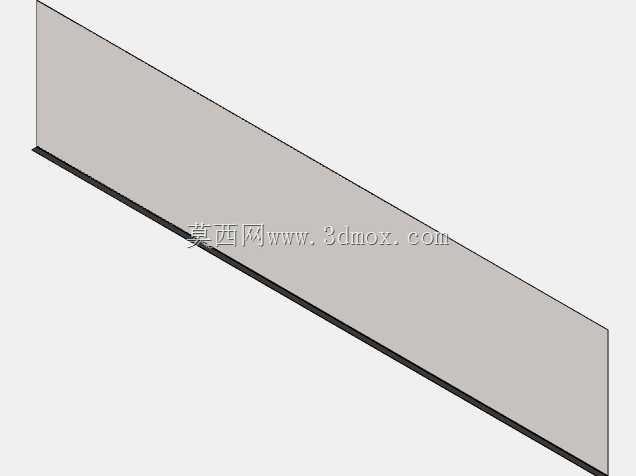

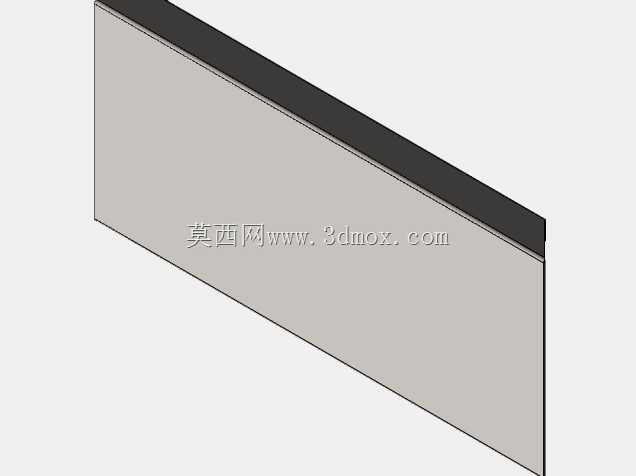

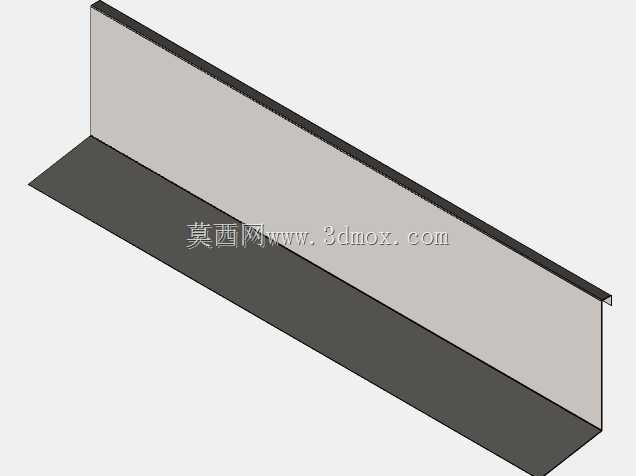

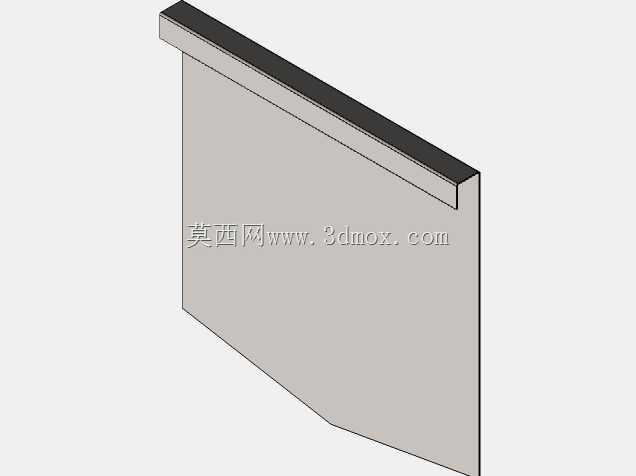

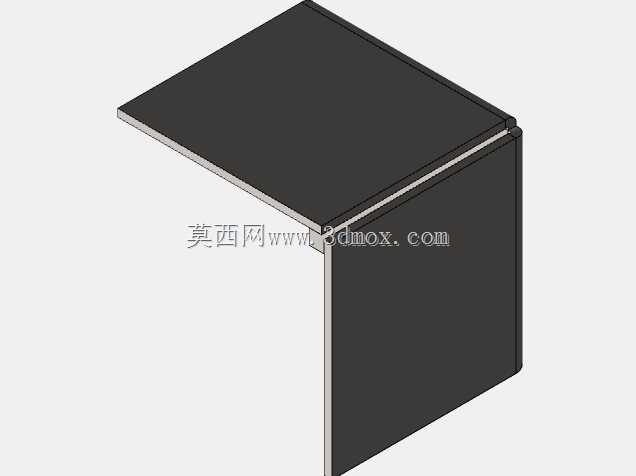

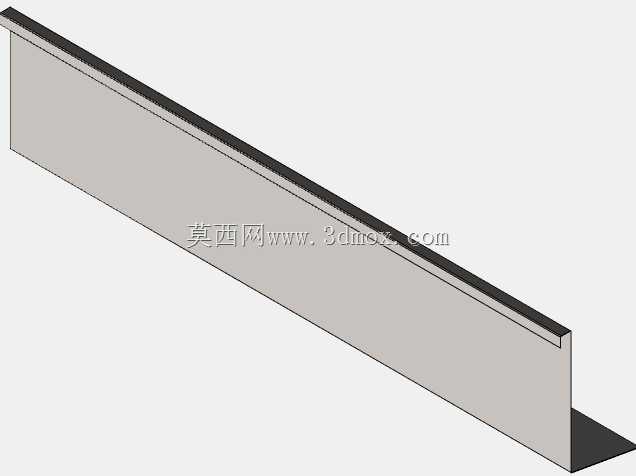

　　下部柜体采用门板封闭形式，将泵阀、管路、电气元件或维护空间收纳在槽体下方，外观整洁，同时降低车间冲水、杂物对内部部件的影响。柜体侧板分块制作，门板沿长度方向排列，检修时可针对不同区域打开，不必整体拆卸外罩。槽体上沿与柜体之间形成明显台面边界，安装时应保证设备纵向水平，尤其水槽部分需要控制倾斜误差，避免水位不均导致局部清洗效果下降。

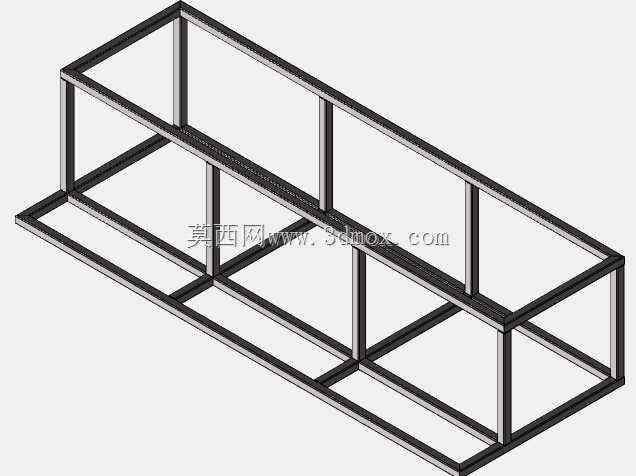

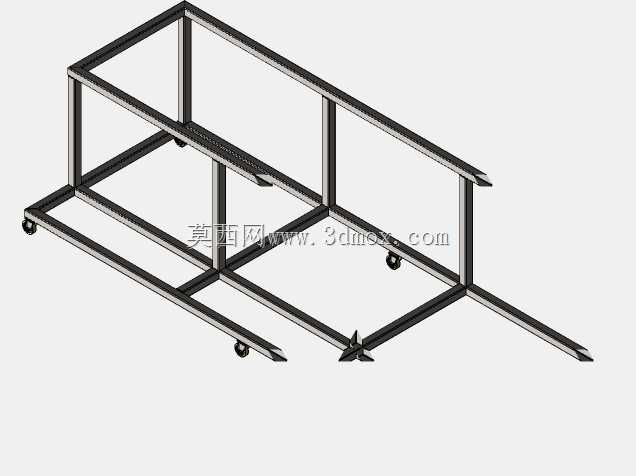

　　控制箱布置在设备进料侧附近，面板上设置显示与操作元件，启停、速度调节和运行状态观察都在人员易触及的位置。急停按钮独立设置，符合车间操作安全习惯。电气走线沿机架侧边和柜体内部整理，传感器、电机和执行元件的连接位置预留维护空间。对于结构设计人员而言，建模时需要重点处理槽体焊接框架、外包板、提升段骨架、传动轴安装座以及脚轮承载点之间的装配关系，尤其是水槽满水工况下的载荷传递路径。

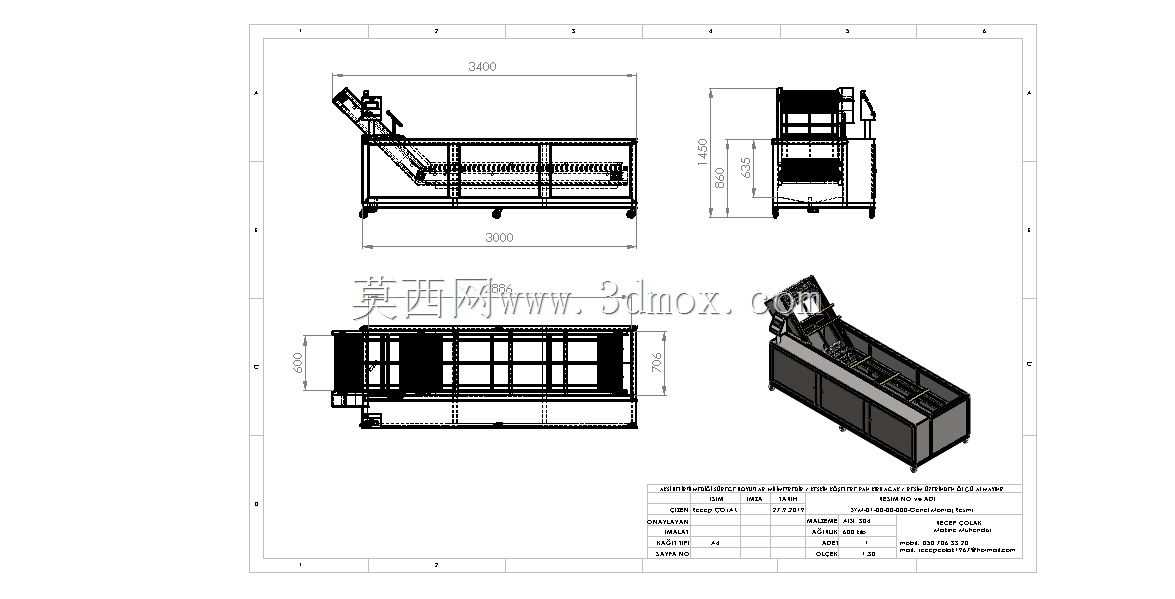

　　外形边界方面，设备呈长条状，长度方向为主要占地尺寸，宽度方向包含槽体、侧边支架和控制箱突出量，高度方向则由倾斜提升段决定。安装时应在进料端预留上料和人工操作空间，在提升出料端预留接料设备或周转容器位置；设备两侧需保留开门维护、管路清洗和排水作业距离。脚轮仅满足移位和微调，正式生产时建议配合可调支脚或锁定装置，以降低振动和水平偏差。

　　设计思路上，该设备没有采用复杂的多段分体结构，而是把清洗槽、输送提升和机架柜体整合为一体，减少产线中间转接。长槽提供足够的水浸路径，倾斜提升完成物料脱离水面和高度转换，封闭柜体则兼顾防护与维护。针对不同物料，可通过调整输送速度、鼓泡强度、喷淋位置和槽体液位来改变清洗强度。三维建模过程中，网带、撑杆、槽体圆角、门板缝隙、控制箱倾角和脚轮安装位均需要清楚表达，以便后续进行工程出图、外购件选型和现场布局校核。
