乘用车轮毂集成制动盘总成结构

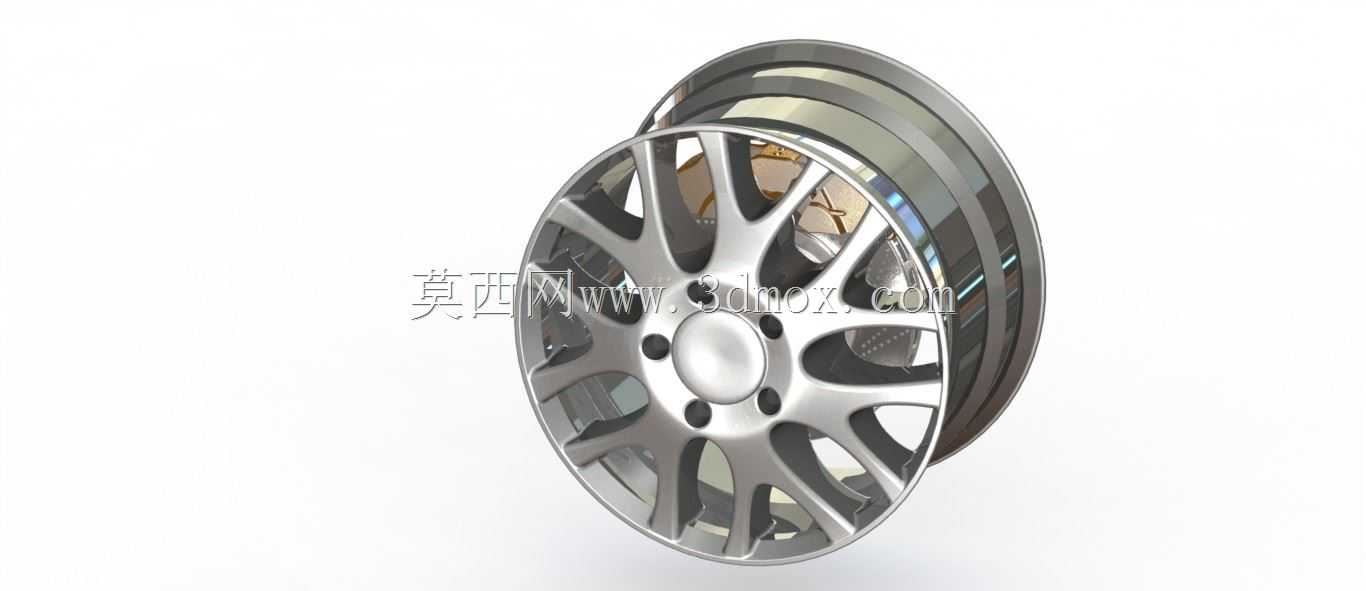

　　这套轮端三维结构把乘用车常见的合金轮毂与通风制动盘放在同一装配关系中表达，建模时没有把刹车件孤立成单个圆盘，而是保留了轮毂辐条、轮辋外缘、中心安装孔、螺栓分布圆以及制动盘摩擦环之间的空间位置。做底盘布置时，这类组合模型比单独的制动盘更有参考价值，因为轮辋内腔决定了卡钳、摩擦片和盘体外侧的避让边界，轮毂辐条的开窗形状又直接影响制动区域的散热气流通道。

　　从实际用途看，制动盘承担车辆减速和停车时的摩擦制动力矩。制动卡钳从两侧夹紧摩擦环，动能通过摩擦转化为热量，盘体在旋转中将热量散到周围空气。模型中的制动盘采用双层摩擦面加中间通风筋的结构思路，气流可从轮心附近进入，在离心作用下沿径向通道向外排出。这样的结构在连续制动、山区下坡或较高车速制动时，能够降低热衰退风险，也能减少摩擦面因温度不均产生的翘曲倾向。

　　轮毂部分采用多辐条造型，辐条之间形成较大的开放窗口。外观上它属于乘用车轮毂样式，但从工程角度看，这些窗口并非只服务于造型：制动盘热空气需要从轮辋内部向外流出，辐条开窗面积、窗口角度以及轮辋深度都会影响热空气排出路径。若在实车布置中把辐条设计得过密，或者在轮毂内侧加装过大的装饰罩，制动盘周围空气交换会变差，热容量再大的盘体也难以稳定工作。

　　中心区域的建模重点在于安装基准。轮毂中心孔与轴头配合形成径向定位，周向螺栓孔按节圆分布，承担车轮与轮毂轴承单元之间的载荷传递。制动盘则通过自身中心孔和螺栓孔与转向节或后桥轴端建立定位关系，摩擦面相对回转轴线的端面跳动必须控制在较小范围内。若安装面存在杂质、磕碰或装配偏斜，刹车踏板和方向盘在制动时可能出现抖动，因此三维结构中应清楚表达中心孔、安装面、螺栓孔和摩擦环的同轴关系。

　　外形尺寸方面，轮端设计首先受轮辋内径限制。制动盘外径不能只按制动力矩需求选取，还要保证盘体外圆与轮辋内壁之间留有足够间隙，避免在热膨胀、泥水堆积或车轮轻微变形时发生干涉。制动盘厚度方向则要兼顾卡钳开口、摩擦片磨损量、轮毂内侧空间以及转向节布置。通风盘的两层摩擦壁厚度、中间筋条宽度和通道高度共同决定热容量与通风效率，不能单纯为了减重而把摩擦环做得过薄。

　　安装边界还包括卡钳轮廓。虽然当前展示重点在轮毂和制动盘，但真实轮端总成中，卡钳通常位于盘体外侧或内侧的固定位置，随车轮转向时还需与减振器、下摆臂、转向拉杆及挡泥板保持安全距离。轮毂辐条背面的加工余量、平衡块粘贴位置、气门嘴开孔以及轮胎装拆空间，都可能影响制动系统维护。模型把轮毂装在制动盘外侧，能够直观检查辐条是否会碰到卡钳，也能判断拆装车轮时螺栓孔与盘体孔位是否对齐。

　　结构设计上，制动盘摩擦环与安装帽部之间通常需要考虑热变形隔离。摩擦环受热后径向和轴向膨胀较大，而安装帽部靠近轴承和转向节，温度相对低。若两者刚性过渡不合理，热应力会引起盘体锥变或开裂。通风筋除了形成风道，也起到连接两层摩擦面、提高刚度的作用；筋条数量和方向会影响散热、噪声和制动力矩反馈。轮毂则要求在弯曲、径向冲击和扭转疲劳工况下保持强度，辐条与轮辋交接处往往是应力集中区域，圆角和壁厚过渡需要重点关注。

　　在三维建模过程中，回转类特征适合用旋转草图建立基础轮廓，再通过阵列完成螺栓孔和辐条结构。制动盘的通风通道不能只靠外观贴图表达，应在剖视或半透明状态下体现内部筋条，这样热流分析、重量估算和干涉检查才有依据。轮毂表面的金属亮面、辐条曲面和轮辋翻边可以用于展示效果，但工程参考更关键的是节圆直径、中心孔直径、偏距、盘体外径、盘厚、摩擦面有效宽度以及螺栓孔数量。

　　这类结构常用于乘用车、轻型试验车以及底盘教学演示场景。设计人员可据此核对轮端包络，维修人员可理解刹车盘与车轮的装配层次，建模人员也能参考回转件、阵列孔、通风筋和复杂辐条曲面的组合方法。轮端系统看似只是圆盘加轮毂，实际却把制动热管理、安装定位、强度耐久和维护空间集中在很小的区域内，任何一个边界处理不当，都会在车辆制动稳定性和行驶安全上直接反映出来。
