炊具生产线燃气性能自动化检测装置

　　这套检测装置主要面向炊具制造生产线的末端质检环节，适配家用燃气灶、集成灶等燃气类炊具的出厂性能校验场景，可直接对接生产线输送线体，完成成品炊具下线后的燃气通路密封性、燃烧工况稳定性、熄火保护装置响应有效性等核心参数的自动检测，替代传统人工持检漏仪、目测火焰状态的检测模式，避免人工检测的漏判、误判问题，同时将单台产品的检测节拍压缩至人工检测的三分之一，适配年产百万台级别的炊具制造产线的质检 throughput 需求。

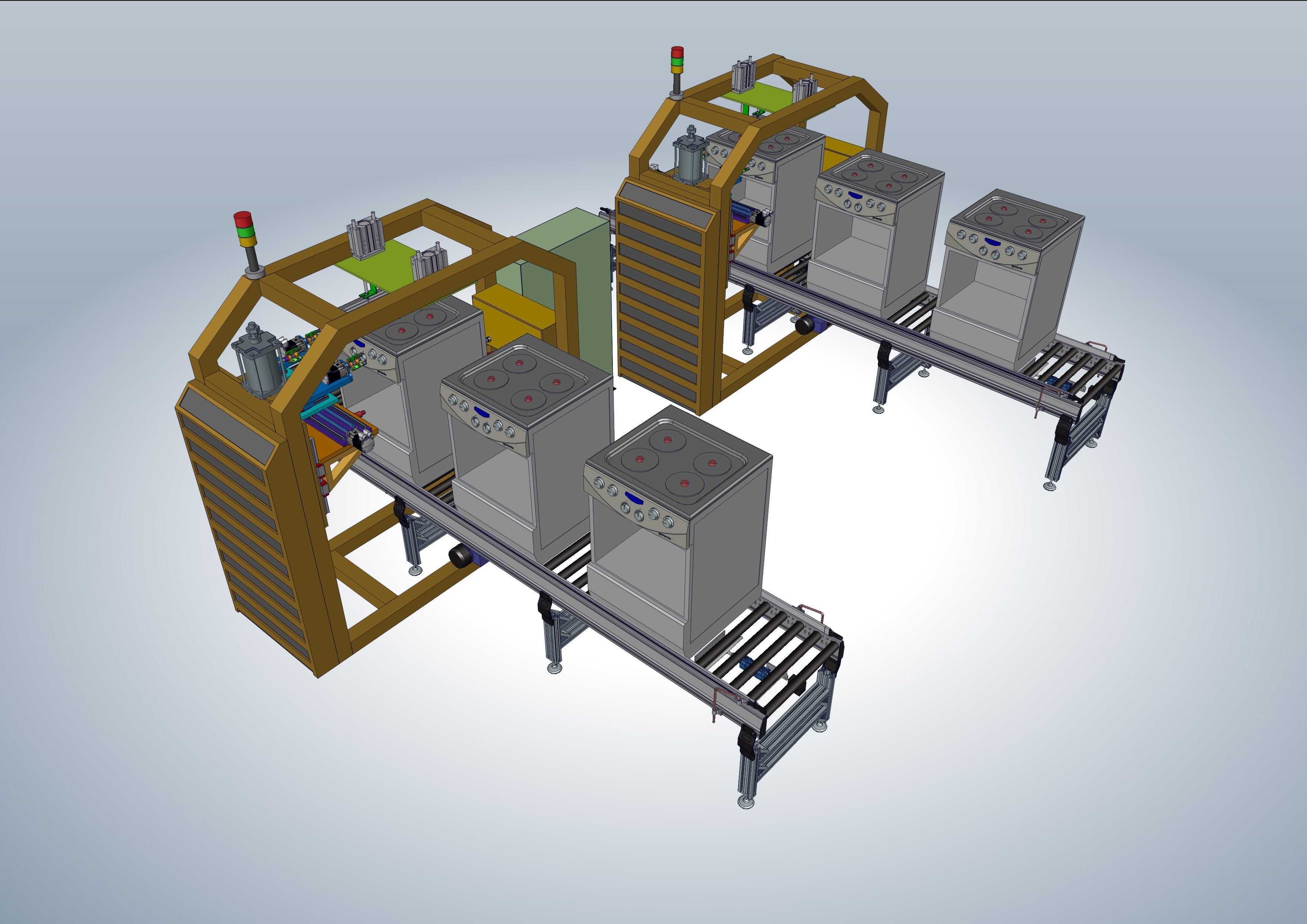

　　从功能架构来看，装置整体分为工件定位工位、燃气对接模块、检测传感单元、合格判定模块四个核心部分。工件定位工位采用仿形工装承托待检炊具，定位基准匹配炊具底部的安装支脚与燃气接口位置，待检工件随线体流入工位后，顶升机构自动将工件抬离输送线面，完成位置固定，无需人工调整工件姿态；燃气对接模块采用带浮动补偿的快插接头，可适配不同规格炊具的进气接口尺寸偏差，接头前端带硅胶密封垫，对接过程自动压紧密封，避免检测过程中燃气泄漏影响检测精度，对接完成后自动通入设定压力的检测用燃气，通气压力可根据不同炊具的额定工作压力做参数调整，适配天然气、液化石油气等不同气源类别的炊具检测需求。

　　检测传感单元集成了燃气压力传感器、火焰离子检测探针、气体泄漏传感器、计时模块等组件，通气后首先进行3秒的保压测试，通过压力传感器监测通路内的压力降数值，判定燃气通路是否存在微漏问题；随后自动点火，火焰离子探针实时监测火焰的存续状态，同步采集燃烧过程中的燃气压力波动数据，判定燃烧工况是否稳定；针对带熄火保护装置的炊具，装置会模拟意外熄火工况，自动切断点火源，计时模块记录熄火保护装置的闭阀响应时间，判定响应时长是否符合安全标准要求。所有检测数据实时上传至产线质检系统，检测完成后自动判定工件合格与否，合格工件随线体流入下一包装工位，不合格工件则触发线体分拣机构，将工件推入不合格品返修通道。

　　设计过程中重点考虑了产线的安装边界与操作安全性，装置整体的外形尺寸适配常规炊具装配线的线体宽度，主体框架采用铝型材搭建，底部安装可调脚杯，可根据现场线体的实际高度调整装置的工作面高度，安装时无需对现有产线做大规模改造，仅需在现有线体的对应工位预留安装位置，对接气源与电源即可投入使用。安全防护层面，装置的检测区域带透明亚克力防护围挡，围挡上带燃气泄漏报警联动装置，一旦检测到区域内燃气浓度超标，立刻自动切断检测气源、触发排风系统，同时发出声光报警，避免安全事故；所有电气元件均采用防爆等级选型，适配燃气检测场景的防爆要求。

　　对接结构的浮动补偿量设计为径向5mm、轴向8mm，可覆盖炊具进气接口在加工、装配过程中产生的位置公差，避免硬对接导致的接头磨损或者工件接口损伤；检测工位的顶升机构采用带导杆的气缸驱动，顶升重复定位精度控制在0.2mm以内，保证每次对接的位置一致性。装置的检测参数可通过触控面板做调整，针对不同型号的炊具可预设对应的检测配方，切换生产型号时仅需调用对应配方即可完成参数切换，无需重新调试硬件位置，适配多品种炊具的混线生产检测需求。

　　从实际使用的工况适配来看，装置可适配24小时连续生产的产线运行需求，核心传感元件均采用工业级选型，无故障运行时长满足产线的设备稼动率要求；快插接头的密封垫采用耐燃气腐蚀的氟橡胶材质，长期使用不会出现溶胀、密封失效问题，更换密封垫无需拆解整体对接模块，仅需拔出前端的密封座即可完成更换，维护便捷。检测过程中无需人工干预，仅需在设备换型、定期校准的时候由操作人员做参数调整，日常运行过程中可实现无人化检测，大幅降低质检环节的人工成本投入，同时统一检测判定标准，避免不同质检人员的判定尺度差异导致的不合格品流出或者合格品误判问题。
