回转式管路连接接头剖面结构设计

　　该零件属于流体管路系统中常见的回转式连接接头，整体以轴线为对称中心，通过多段不同直径的圆柱面、锥面和环形台阶组合而成。从剖面结构可以看出，零件内部为贯通流道，外部承担连接、定位、密封和安装限位等功能，常用于软管与硬管之间的转接、泵阀出口连接以及需要频繁拆装的管路工位。

　　在实际设备布置中，这类接头一端通常插入橡胶软管或塑料管路，依靠外壁多道环形凸起形成抱紧与止退结构；另一端则通过圆柱配合面或台阶端面与阀体、泵体、金属管接头对接。中间向外延伸的法兰状凸缘并非用于大载荷螺栓连接，而更多承担轴向限位作用：安装时凸缘侧面贴靠设备壁板或支架端面，防止接头在管路拉力、振动或流体压力作用下发生轴向窜动。凸缘上的平直边也可在装配时提供扳手受力位置，便于拧紧或拆卸。

　　内部流道并非简单等径圆孔，而是随外部轮廓呈现阶梯变化。靠近插接端的内壁设置较大直径腔段，可容纳软管端部、密封件或衬套；中段收缩形成过渡通道，使流体在通过时减少突然扩缩带来的涡流；另一端内壁则呈现连续圆弧过渡，适合与配对接头的球面或锥面形成贴合密封。设计时需要重点控制各段同轴度，若内外圆不同轴，装配后会出现偏心、密封面压合不均以及流道阻力增大等问题。

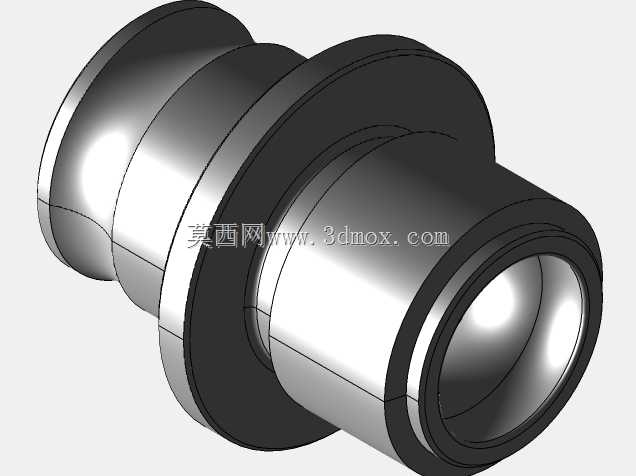

　　从结构建模角度看，该零件非常适合采用旋转特征完成主体构建。先在过轴线的草图平面内绘制半剖面轮廓，将外壁台阶、凸缘、内孔、倒角和圆弧过渡一次性约束完整，再绕中心轴线旋转生成实体。后续可根据工艺需求补充退刀槽、密封槽、倒角或局部平面。旋转建模的优势在于能够保证回转面的连续性，也便于后期修改直径、壁厚和长度参数；但草图中必须明确封闭区域，尤其在内孔与外壁交汇位置，不能留下开放线段或重复线条，否则容易生成薄壁错误或非预期实体。

　　外形尺寸方面，零件总长由插接段、密封配合段和安装凸缘位置共同决定。插接段长度需满足软管插入深度，过短会导致抱紧张力不足，过长则浪费空间并增加流道死区；配合段直径应与配对件保持合理间隙，既要保证装配顺畅，又不能因间隙过大造成密封失效。凸缘外径大于相邻圆柱面，其厚度需要承受安装时的轴向压紧力，若壁厚偏薄，在拧紧或管路受拉时可能产生局部变形。

　　安装边界上，接头周围需要预留手指或扳手操作空间，尤其凸缘两侧应避免与机架、线缆或其他管路发生干涉。由于零件沿径向突出的主要结构只有中部凸缘，整体占用空间较小，适合布置在紧凑设备内部。沿轴线方向则要考虑软管弯曲半径，插接端外侧不宜紧贴尖锐钣金边，否则软管在负压、振动或弯折时容易磨损。若用于压力较高的水路、油路或气路，还应在配合面处增加密封圈、密封胶或锥面压紧结构，并校核接头壁厚在工作压力下的安全裕度。

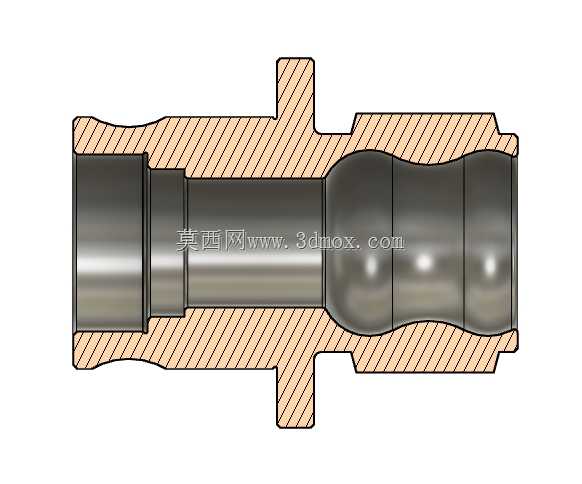

　　剖面中斜线区域表示实体材料，中间深色区域为贯通空腔。可以看到，零件在凸缘根部和外台阶处保留了较厚材料，而在长直筒段壁厚相对均匀，这种布置兼顾了强度与重量。圆弧过渡位置能够降低流体转向时的局部阻力，也能减少热处理或注塑成型时的应力集中。若采用金属切削加工，坯料可选用棒料，通过车床完成外圆、内孔、切槽和端面加工；若采用塑料或压铸工艺，则需在壁厚突变处增加拔模斜度，并避免局部材料堆积导致缩孔。

　　在三维结构检查时，应依次核对旋转轴线是否与管路中心线重合、内孔最小通径是否满足流量要求、凸缘端面是否与轴线垂直、各倒角是否会影响密封件安装。对于装配模型，还需将配对接头、软管、卡箍或锁紧螺母一并放入，检查轴向插入到位后是否存在面间隙、干涉或过度压缩。通过这种剖面化建模方式，设计者能够直观看到材料分布与流道走向，也便于在工程图中生成剖视图，供加工、检验和装配人员理解关键配合关系。
