涡轮式水轮机叶轮结构设计

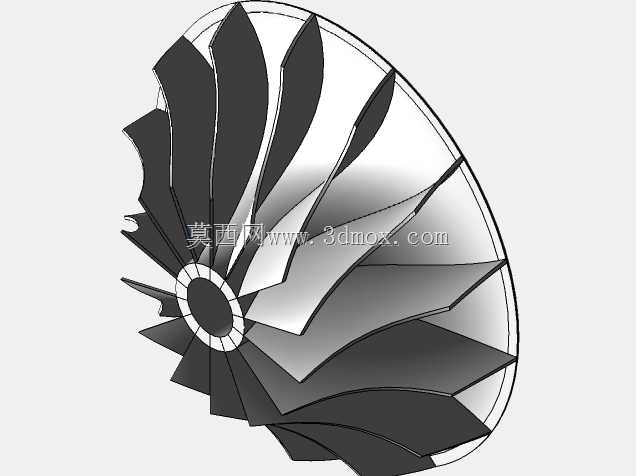

　　该作品呈现的是一台涡轮式水轮机的核心转动部件——混流式叶轮，整体采用中心轮毂加辐射状扭曲叶片的结构形式，属于流体能量转换机械中典型的径流式做功转子。从工程应用角度看，这类叶轮广泛用于小型水力发电、能量回收透平、工业余压利用以及试验台流体教学等场景。水流从叶轮外缘沿径向进入流道，在叶片间逐级转向并向中心轮毂处汇集，最终沿轴向排出，流体的压能与动能在流道内被转化为转子的旋转机械能，进而带动发电机或其他负载运转。

　　建模时最先需要确定的是轮毂与外缘的几何边界。中心轮毂处设置了带内孔的安装基体，内孔用于与主轴配合，可通过键连接、过盈配合或端面锁紧结构传递扭矩。轮毂外圆轮廓并非简单圆柱，而是沿轴向呈平滑过渡的曲面，以引导流体从径向顺畅折转为轴向，避免在根部出现剧烈脱流。叶片从轮毂表面向外缘延伸，叶型在不同半径截面上具有明显的扭角变化：靠近外缘处叶片较为平直且包角较大，承担主要的能量捕获；靠近轮毂处叶片曲率增大，流道收窄，以适应流量减小、流速方向改变的流动需求。

　　叶片数量与排布方式直接影响过流能力和运行稳定性。模型中叶片沿圆周均布，相邻叶片之间形成连续收缩的流道，这种布置能够保证流体在每一条通道内获得相近的加速与转向条件，降低径向力不均带来的振动风险。叶片前缘设计为较薄的切入形态，便于来流平顺附着；后缘则适当加厚并与轮毂、轮盖侧光滑相接，兼顾气动效率与结构强度。叶片表面与轮毂交接处保留了较大的过渡圆角，这一细节在实际铸造或五轴加工中十分关键，既能减小应力集中，也能避免流道根部出现流动死区。

　　从外形尺寸与安装边界看，叶轮最大外径由外缘轮廓确定，轴向宽度则取决于叶片进出口边的轴向跨度。装配时需重点控制三个配合关系：一是轮毂内孔与主轴轴径的同轴度，直接决定转子动平衡品质；二是叶轮外缘与壳体蜗壳或导叶内壁之间的径向间隙，间隙过大会增加容积损失，过小则可能因热膨胀或振动发生碰磨；三是叶轮后端面与密封腔、轴承座之间的轴向定位尺寸，需保证转子在工作窜量范围内不与固定件干涉。

　　结构设计思路上，这类练习并非单纯追求外观曲面的复杂度，而是通过反复构建叶片的空间扭曲关系，理解流体机械中“流道即结构”的特点。每一片叶片的型线都要同时满足两个约束：几何上要与轮毂、外缘光滑连续，工艺上要能够被铸造、铣削或3D打印实现；水力性能上则要使流体沿叶道完成预定的速度矩变化。若用于高水头工况，叶片厚度需整体加大，轮毂直径也相应增加，以承受更高的离心应力和水压载荷；若用于低水头大流量场景，则可适当减薄叶片、增大流道宽度，提高过流面积。

　　在实际设备中，该叶轮外部还需配合蜗壳、导水机构、主轴、轴承组件、密封装置和尾水管共同工作。蜗壳负责将水流均匀分配到叶轮圆周，导叶调节进入叶轮的流量与方向，尾水管则回收出口动能。叶轮本身作为唯一直接与流体交换能量的转动件，其曲面质量、叶片角度和表面粗糙度都会对整机效率产生明显影响。建模过程中对叶片前缘、后缘以及轮毂过渡区的处理，能够帮助设计者建立对复杂空间曲面的直观认识，也为后续进行流场分析、模态计算和加工编程提供了可靠的几何基础。
