全向移动麦克纳姆轮辊轮总成结构

　　这套辊轮总成面向狭小空间内需要平面全向位移的移动装备开发，核心解决普通差速轮无法横向平移、斜向进给、原地零半径转向的运动痛点，在仓储AGV、智能巡检小车、竞赛机器人、窄通道转运平台以及精密工位辅助移动台架上应用十分普遍。现场调试时，常规轮系在设备对位、货架侧插、产线工位避让过程中，往往需要反复进退调整航向，占用大量通道宽度；而采用成组布置的该类辊轮后，底盘可直接沿X向、Y向输出位移矢量，也可绕自身中心回转，对位动作一步完成，对通道宽度的要求大幅降低。

　　从受力传递路径看，轮体中心设置带台阶的轮毂安装孔，孔内预留键槽与锁紧端面，可直接套接在驱动电机输出轴或减速轴端，端面均布的小孔用于穿装紧固螺钉，把轮毂与驱动法兰刚性锁合，保证扭矩传递无打滑。外圈承载部分没有采用连续整圆胎面，而是沿圆周交错布置多根自由回转的小辊子，辊子轴线与轮体主回转轴线呈固定夹角，这一夹角是全向运动解算的核心：当四个轮子按不同转速与转向组合运转时，每根接触地面的小辊子会把轮体旋转的驱动力分解为纵向与横向两个分量，控制系统通过矢量叠加，即可合成任意方向的底盘运动。

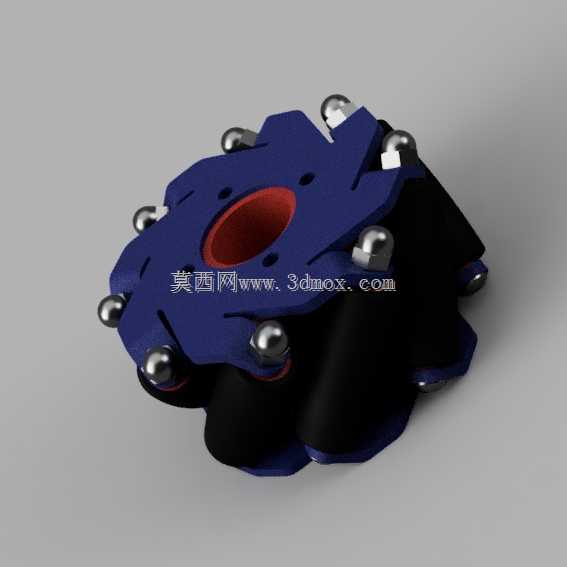

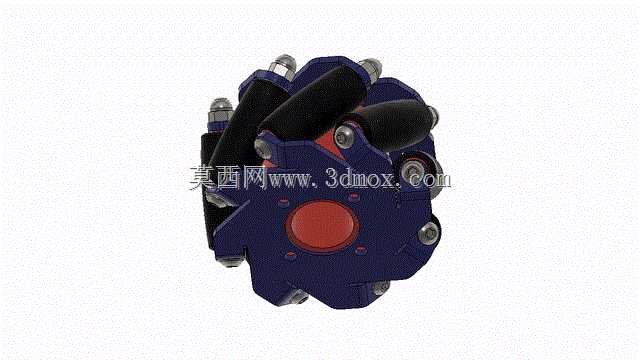

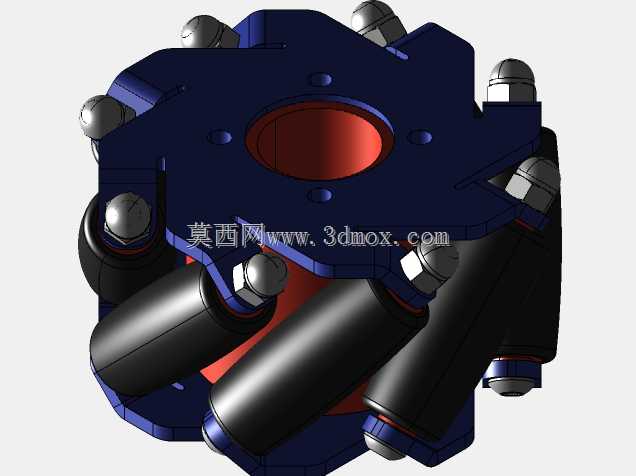

　　结构设计上，主体支撑轮盘采用分体式瓣状构型，蓝色的轮盘瓣片沿周向均匀分布，每片瓣片上加工出辊子转轴的安装座与定位槽，金属辊轴两端嵌入座孔后由瓣片夹持固定，装配时可逐根装入辊子再锁紧瓣片连接螺钉，维护时单根辊子磨损也能单独拆卸更换，不必整体报废轮组。辊子外层包覆黑色高摩擦弹性体，胎面轮廓做成腰鼓形，保证任意接地点都能平顺贴合地面，越过薄接缝、轻微地坪高差时不会出现卡滞；辊子端部的金属端盖对内部轴承形成轴向限位，承受侧向冲击时不会脱出。轮盘中心的红色衬套区域对应轴孔配合段，可根据所选电机轴径更换衬套规格，适配不同输出轴尺寸，周边的镂空孔既减轻了轮组转动惯量，也为走线、减重提供了空间。

　　安装边界方面，布置底盘时需要在轮体径向预留辊子自转的摆动间隙，周向也要留出辊子端部超出轮盘名义外径的突出量，不能让车架侧板直接摩擦辊子端面；四轮安装时需保证各轮轴线平行度、接地点高度一致，辊子夹角方向按标准全向轮布局成对镜像安装，否则运动解算会出现横向滑移误差。承载选型时要结合单轮接地压力核算弹性体辊面的许用载荷，低速重载场景可加大辊子直径与轮盘厚度，高速轻载场景则优先降低转动惯量以提升响应速度。建模过程中需重点校验辊子与轮盘的运动干涉、转轴配合公差以及紧固螺钉的沉头深度，确保实物装配后辊子转动灵活、无卡滞，整机全向移动动作平稳顺畅。
