多通路集成式液压阀块安装支座

项目分类:通用机械零部件 发布时间:2022-06-09 ID:655499
  • 多通路集成式液压阀块安装支座

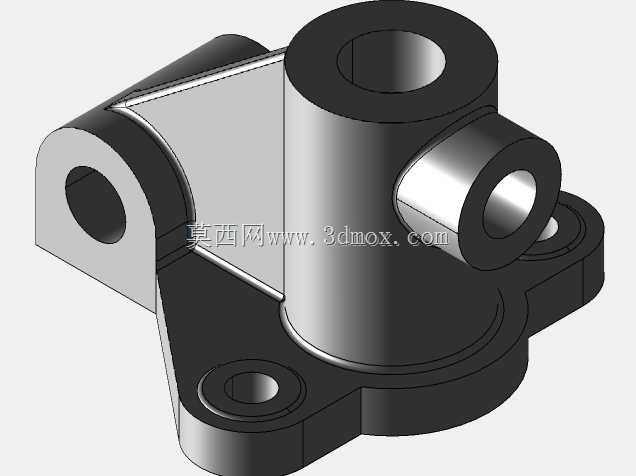

  该零件属于小型流体回路里的集成式安装支座,主体采用立式圆柱腔体作为核心容腔结构,腔体内部贯通轴向通孔,用于容纳阀芯、导套或者作为流体直通流道使用,腔体侧壁径向伸出一个横向短圆柱凸台,凸台内加工横向贯通孔,与主腔体内部流道垂直交汇,形成两路正交的流体通路,可接入侧向油管、安装测压接头或者固定限位销件。零件底部延伸出带两个安装沉孔的菱形法兰底板,底板贴合安装基准面,两个沉孔分别布置在底板对角位置,安装时螺栓穿过沉孔锁紧到配套基座上,沉孔的锪平结构可以容纳螺栓头部,保证支座底面完全贴紧安装面,不会出现螺栓头凸起干涉相邻部件的问题。零件左侧延伸出带横向通孔的双耳铰接支耳,支耳的铰接孔轴线与侧向凸台的孔轴线保持平行,该支耳用于穿装铰接销轴,将整个支座与周边的摆臂、连杆或者机架吊耳做铰接定位,分担流体管路工作时产生的径向反作用力,避免法兰底板的固定螺栓单独承受全部侧向载荷。

  从现场装配场景来看,这类支座常布置在小型液压试验台、气动控制回路或者教学实训设备的阀组安装区域,主腔体上端面可以叠加安装溢流阀、节流阀或者电磁换向阀的阀盖,侧向凸台的外圆柱面可以直接对接快插油管接头,底部法兰贴在设备安装板的预制定位面上,左侧铰接支耳则卡在机架预设的两个限位板之间,穿入销轴后完成径向防转约束。建模过程中首先绘制底部法兰的轮廓草图,拉伸生成底板实体后在对角位置绘制沉孔轮廓切除生成安装孔,随后在法兰中心位置拉伸生成主立式圆柱腔体,对腔体中心做轴向通孔切除,保证流道全程贯通无残留隔层;侧向凸台采用同轴拉伸生成后,做横向孔切除并与主腔体做布尔合并,保证两个正交流道交汇处的内壁圆滑过渡,避免流体在转角位置形成涡流压损。左侧铰接支耳从主腔体侧壁向外拉伸,支耳的铰接孔位置预留足够的壁厚,销轴装配后孔壁的承压面积满足低压回路的载荷要求,支耳与主腔体衔接的位置做了圆角过渡,避免铣削加工或者铸件成型时在转角位置产生应力集中。

  安装边界方面,底部法兰的两个安装孔中心距需与基座预制螺孔的间距严格匹配,法兰底面的平面度控制在常规安装要求范围内,保证锁紧后支座不会出现歪斜;主腔体的上端面预留阀件密封面的加工余量,装配密封件后端面平面度不足会引发流体渗漏。侧向凸台的外圆长度控制在接头拧紧所需的最小尺寸范围内,过长会导致相邻管路排布空间不足,过短则接头螺纹啮合长度不够,承压后容易松脱。左侧铰接支耳的通孔轴线高度与机架铰接点的中心高保持一致,若同轴度偏差过大,销轴穿装后会别劲,设备运行振动时销轴和孔壁会出现偏磨。整个零件的结构把流道容腔、安装固定、铰接限位三个功能整合在同一个实体上,不需要额外拼接多个支架和管接头,减少了回路里的密封泄漏点,在小空间安装的实训台、便携液压站里排布十分紧凑,建模时各特征的拉伸、切除顺序完全贴合实际加工工序,先加工底面基准再依次完成各孔系加工,结构工艺性良好。
