对称式法兰连接座剖面结构设计

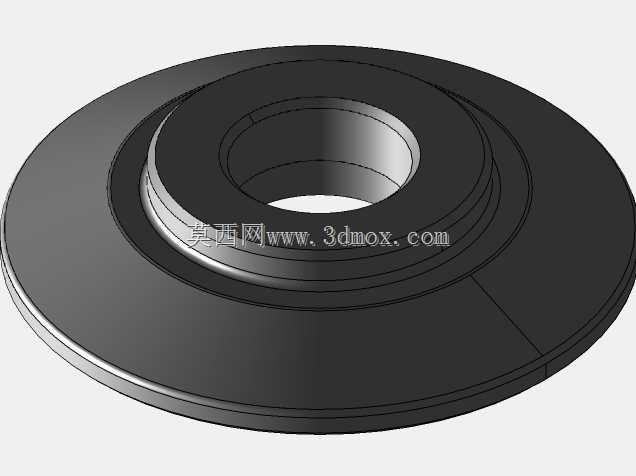

　　在管路对接、腔体端盖密封以及小型试验台的接口改造场景里，这类带双侧外伸翼缘的回转连接座十分常见。它不是单纯靠外螺纹锁紧的接头，而是通过中部贯通孔完成介质或轴件的穿过，再依靠左右对称分布的安装台阶实现轴向定位，适合用在需要频繁拆装、又要保证结合面压紧力的装配位置。从剖面形态看，零件整体为同轴回转体，外侧轮廓从中心向两端先抬升形成加厚的承压环带，再向外下方延展成斜向翼边，翼边末端预留出沉孔区域，用于装入紧固件；这种布局把螺栓预紧力分散到更大的接触面积上，避免局部应力集中在筒壁根部。

　　建模时最先要锁定的是中心贯通孔的直径与轴向长度，这部分直接决定穿过件的配合边界：如果孔内走流体，就要按管路通径校核壁厚，保证承压段留有足够余量；如果作为过轴支撑，则要根据轴径选择间隙配合或过渡配合，并在孔口考虑倒角引导装配。中心筒体上下两段的外径不同，下段直径略大，形成轴肩，装配时该轴肩可以抵靠在配对基座的台阶面上，承担轴向限位作用，减少紧固件承受的剪切载荷。

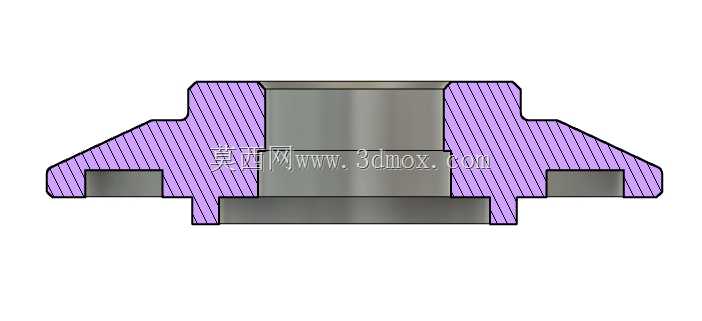

　　两侧翼缘的斜面不是单纯的外观造型，而是兼顾减重与刚度的结构选择。从剖面紫色实体区域可以看出，翼缘从中心厚壁处向端部逐渐变薄，金属材料沿螺栓拉力的传力路径连续分布，既没有突兀的直角拐角，也不会在承压面下方出现大面积悬空。翼缘末端的矩形沉槽用于容纳螺栓头或螺母，沉槽深度要保证紧固件装入后不高出翼缘底面，防止结合面贴合不实；沉槽与中心孔之间的实体宽度则是强度校核的重点，过窄会在拧紧时出现翼缘翘起，过宽又会增加整体重量和材料占用。

　　实际安装边界上，零件的最大外径由两翼缘最外端决定，配对法兰或基座上的螺栓孔分布圆必须与沉槽位置一一对应；轴向总高度则由中心筒体加上下凸缘的厚度共同确定，设计基座沉孔时要留出不小于筒体下段高度的容纳空间，保证轴肩能够完全落座。结合面的平面度需要重点控制，尤其是翼缘底面与中心轴肩的端面，二者最好在一次装夹中车削完成，避免因台阶不同心导致密封垫片受压不均。

　　这类零件在工程练习中常用来演示旋转特征、剖面表达和装配公差的配合逻辑：先绘制半侧轮廓草图，把内孔、外圆、斜翼缘、沉槽的轴向与径向尺寸逐一约束，再绕中心轴回转生成主体；沉孔部分通过切除特征完成，最后在工程图中添加剖面线，区分实体区域与中空通道。结构优化时，可以在翼缘斜面与筒体交接处添加小半径圆角，降低热处理或加载时的应力集中；若用于压力管路，还需在中心孔端面加工密封槽，放置O形圈或平垫片，阻断介质沿结合面渗漏的路径。
