单人钢管桁架电动越野赛车结构

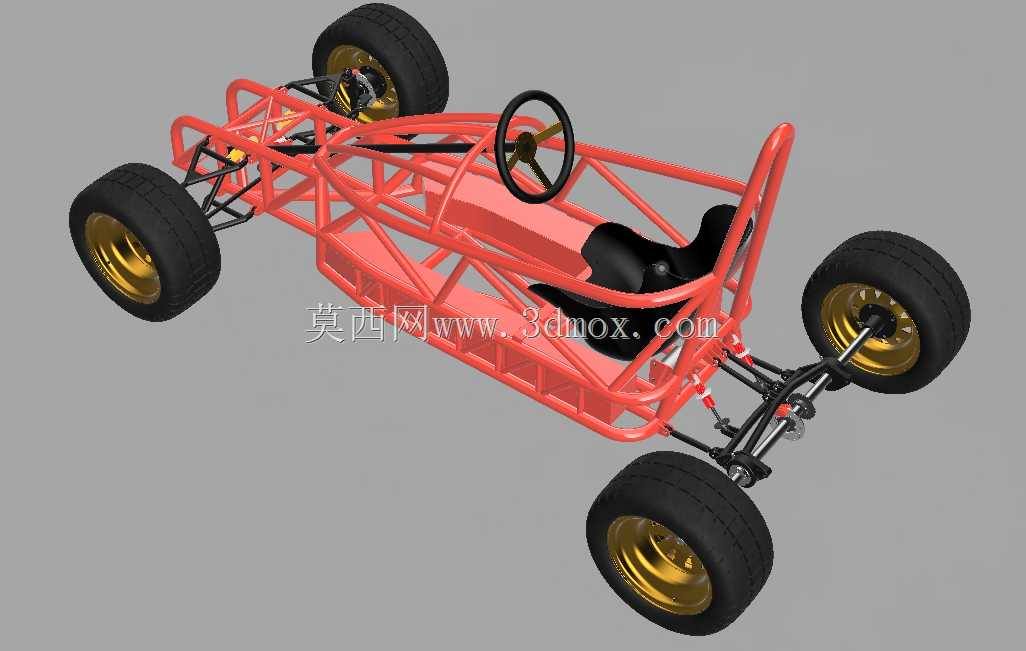

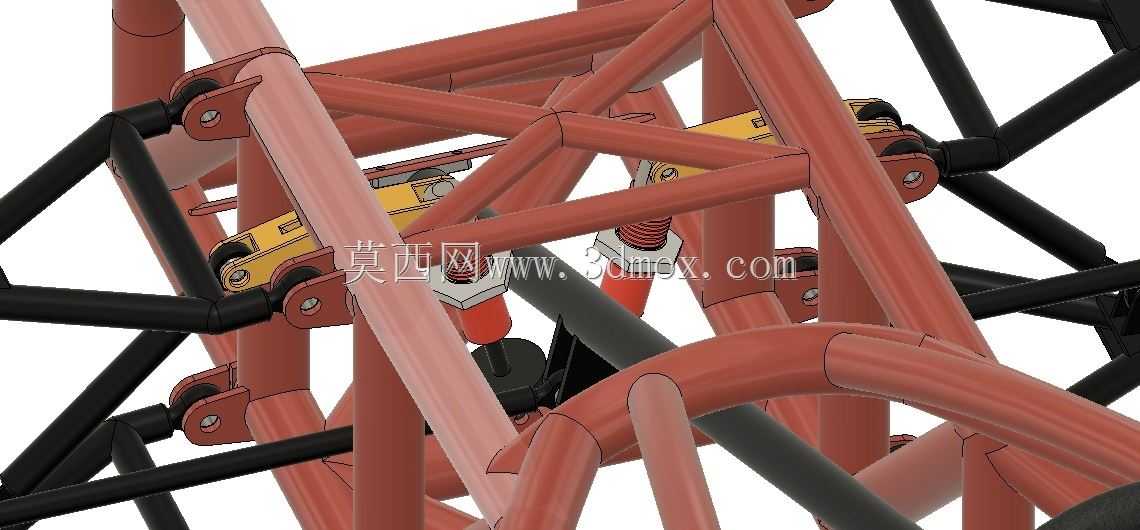

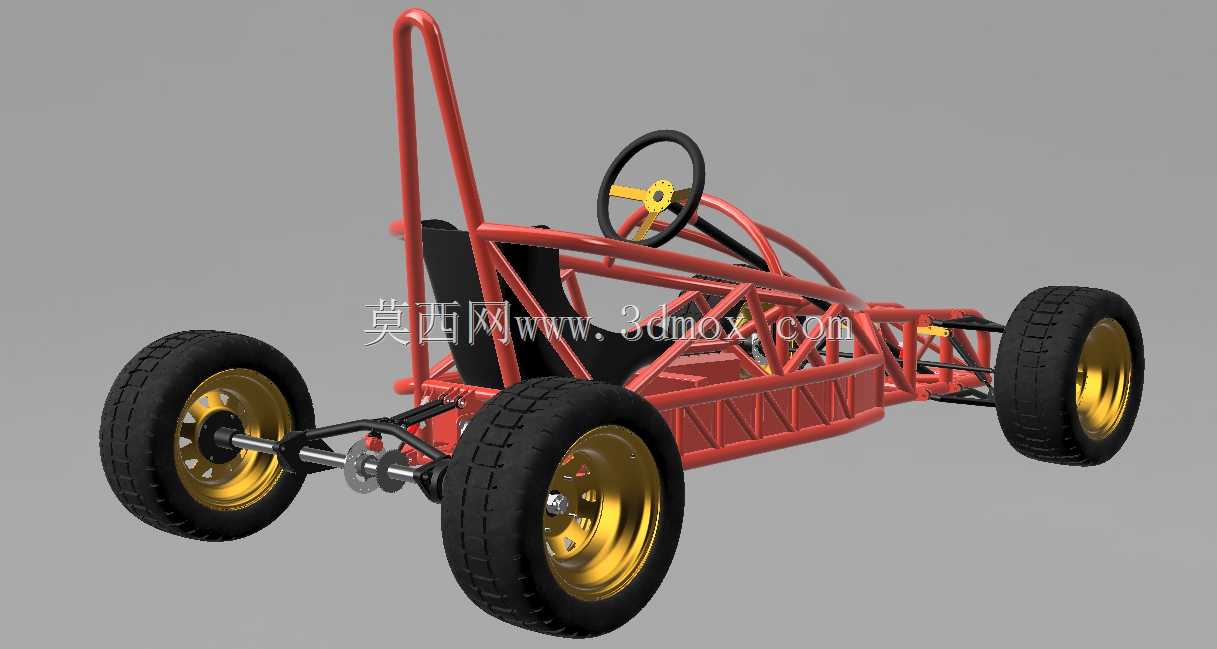

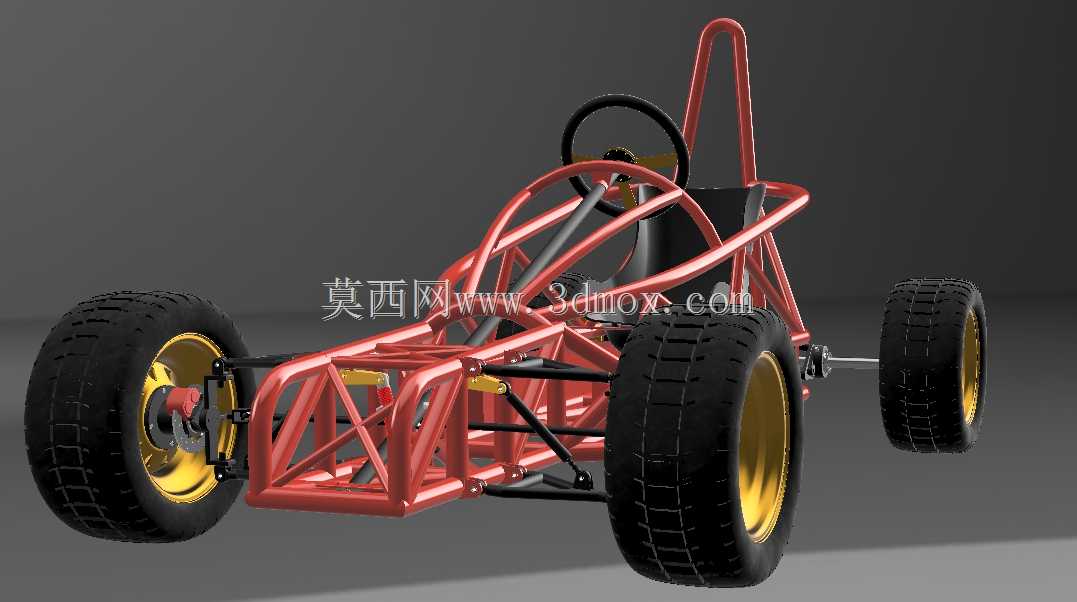

　　这套三维结构围绕单人轻型越野赛车展开，主体采用外露钢管桁架式车架，适合用于小型电动休闲车、场地教学车、越野卡丁车及低速特种试验平台的方案验证。整车没有采用封闭覆盖件，而是将承载骨架、转向系统、行走机构和驾驶位置直接呈现，便于在结构评审阶段检查杆件走向、节点交汇、轮距轴距关系以及悬架运动空间。车架部分以圆管焊接空间桁架为核心，前舱杆件围绕前轮转向和悬架安装点形成三角承载结构，侧部沿驾驶员外侧布置主纵梁与斜撑，后部通过上扬管架形成防滚保护轮廓。这样的布置能够在较低整备质量下获得较高扭转刚度，同时为电池、电控、驱动部件和座椅留出开放安装区域。管架节点在建模时需要重点控制中心线相交关系，避免多管错位造成焊接夹具无法定位；

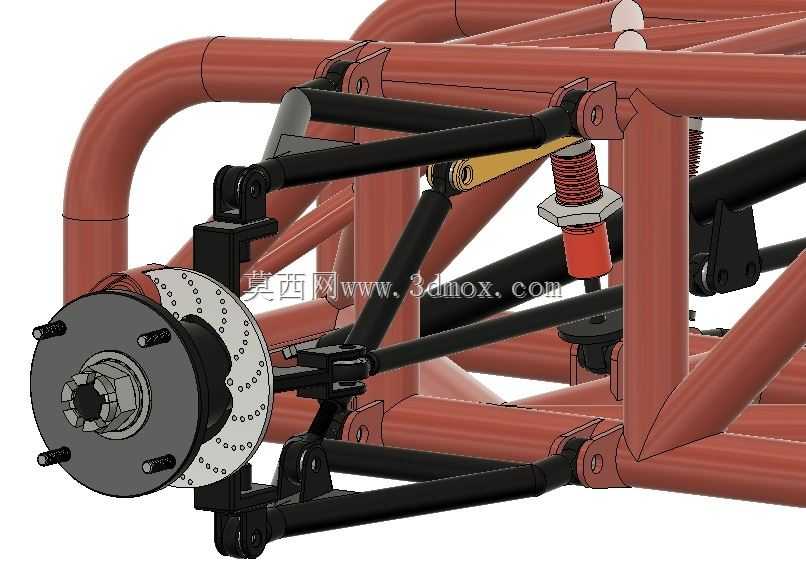

　　外露结构还要求管口端部、弯管半径和相邻杆件间隙满足实际弯管、焊接与打磨工艺。前轮采用独立悬架思路，转向节、摇臂、拉杆和轮毂之间形成可运动装配关系。设计时需结合轮跳行程检查轮胎与车架、拉杆、转向臂之间的干涉边界，尤其在大转角转向和单侧压缩工况下，轮胎肩部不能擦碰前舱横管。后轮承担主要驱动和抓地任务，轮毂与轮胎尺寸明显加大，胎面块状花纹对应非铺装路面的牵引需求。建模过程中可将轮胎外径、轮辋宽度、偏距和接地点作为底盘硬点，反向校核车架宽度、轮距以及传动布置。驾驶区位于车架中部，方向盘通过转向柱连接前部转向机构，座椅区域保留靠背和安全带安装边界。驾驶员重心被布置在前后轴之间，有利于爬坡、加速和弯道载荷分配。防滚管从座椅后方向上延伸，

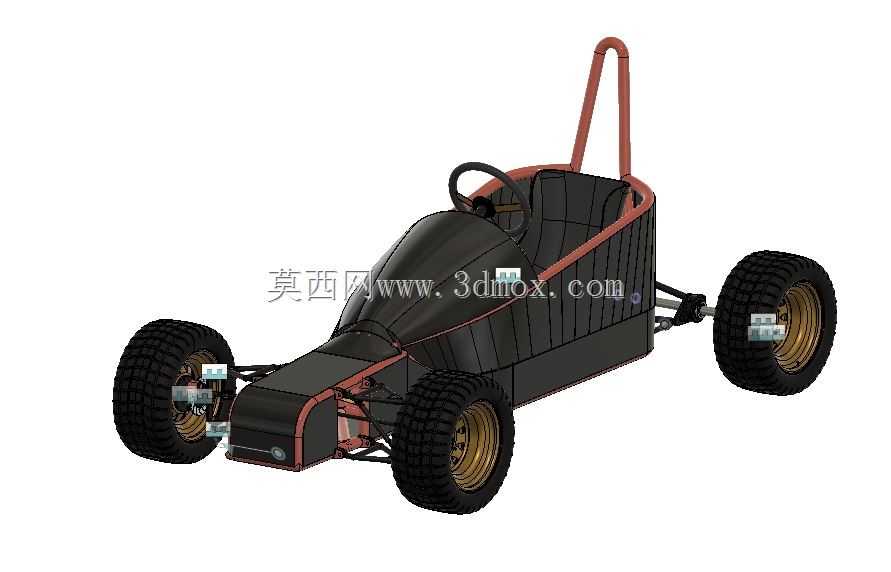

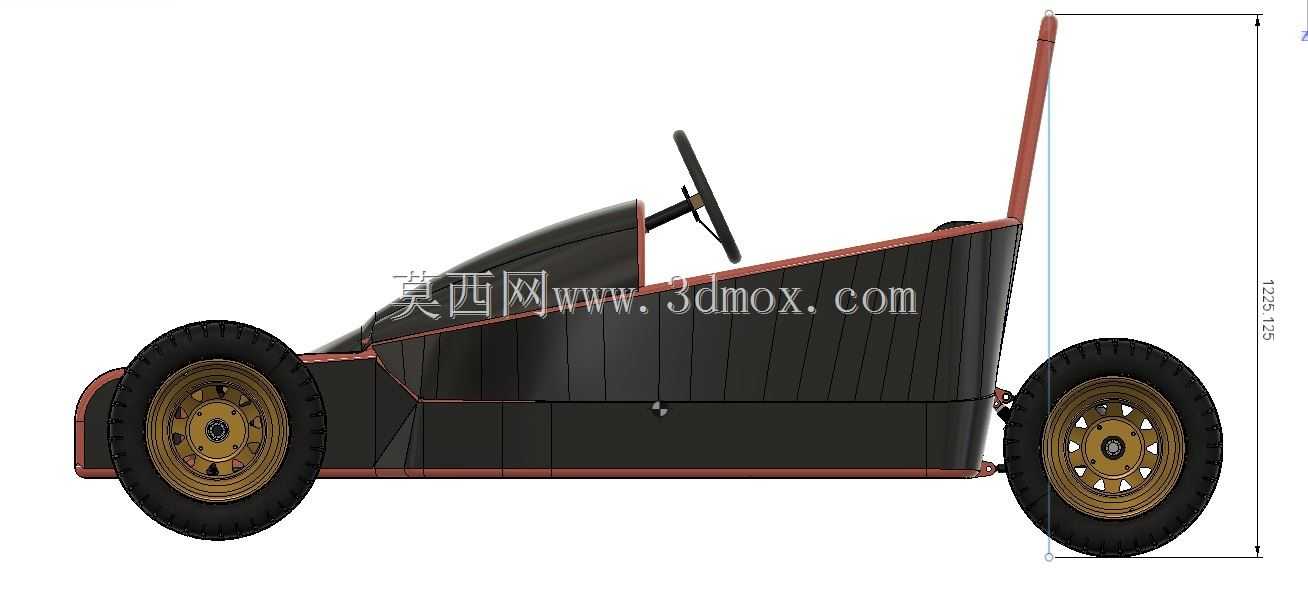

　　并与侧部主梁连接，形成侧向和顶部防护空间。对于小型电动赛车而言，电池包可布置在驾驶员下方或后侧低位区域，电机控制器靠近驱动轮布置以缩短线缆路径，车架上应预留安装板、减振垫和维修拆卸空间。外形边界方面，整车宽度主要由后轮轮胎外缘和前悬架摆臂长度决定，长度则受前防撞管、后轴位置及后部防滚架轮廓约束。三维装配时应把轮胎最大跳动、转向极限、方向盘转动范围、座椅人体姿态和脚部空间同步纳入检查，而不是只验证静态外观。前悬杆件与转向拉杆的角度会影响回正特性和轮胎磨损，后轴安装高度则关系到离地间隙、传动轴角度和整车重心。钢管车架在工程落地时还需考虑管材规格一致性、焊接变形控制、吊装点和牵引点强度；外露接头可通过补片或加强套提升局部刚度。该模型对结构设计人员的价值在于能够直观拆解底盘硬点、车架拓扑和轮边系统，也可作为电动轻型车课程设计、赛车原型开发、焊接工装设计以及悬架运动校核的参考对象。
