摩托车轻量化摇臂连接支架结构

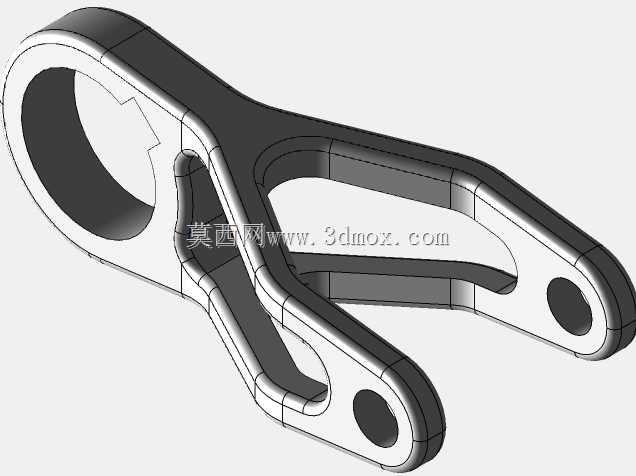

　　该零件的形态接近摩托车后悬挂系统中的摇臂连接构件，也可作为小型车辆、试验台架或连杆机构中的传力支架使用。结构主体采用长条形双臂布局，一端设置较大的环形安装孔，用于与车架转轴、轮毂轴或铰接套筒配合；另一端延伸出两个带孔支耳，用于连接减震器、拉杆、制动组件或其他附属机构。中间区域通过开放式镂空和加强筋形成受力骨架，在保证扭转刚度和弯曲刚度的同时，减少材料堆积，适合进行轻量化设计练习与结构方案验证。

　　从实际装车场景看，这类构件通常承受周期性冲击、制动反力、悬挂载荷以及路面颠簸带来的复合力矩。大孔端需要围绕旋转轴线保持较高的同轴度和孔壁强度，孔周边缘通过加厚轮廓形成局部刚性环，避免轴套压入或螺栓预紧后出现应力集中。支耳端的两个小孔分别承担连接和定位作用，孔位间距、孔轴线平行度以及支耳厚度会直接影响装配后的运动干涉和受力方向。建模时应优先确定三个关键安装孔的中心距，再反推外轮廓、腹板宽度和过渡圆角，而不是先绘制自由外形后补孔。

　　外形边界方面，零件沿主受力方向呈细长延伸，最大外廓由大孔直径、支耳开孔位置和两侧臂宽共同决定。大孔端轮廓明显高于臂身，可容纳衬套、轴承或锁紧螺母；双臂之间保留较宽的中空区域，便于避让链条、传动轴、线束或刹车管路。支耳末端做圆弧收束，既降低尖角带来的疲劳风险，也能在有限空间内减少与相邻部件的碰撞。模型中部的加强筋沿载荷传递路径布置，筋条高度和壁厚需要协调：过薄会在冲击载荷下产生局部屈曲，过厚则会增加重量并在成型或加工过程中带来材料积聚问题。

　　设计思路上，该结构不是单纯追求外观流线，而是把孔位、力流和装配空间放在同一约束下处理。主臂从大孔环向支耳逐渐收窄，使截面变化与弯矩分布相匹配；内侧镂空形状避开高应力区，边缘保留连续材料带，防止力流被突然切断。多个弯折面和阶梯面构成盒形截面效果，能够提升抗扭能力；相邻壁面之间采用圆角过渡，尤其在孔周、筋根和支耳连接处，应避免尖锐内角，以便后续进行有限元疲劳分析和工艺优化。

　　在安装边界校核中，需要重点检查大孔轴线与两支耳孔轴线的空间关系。若用于摩托车摇臂，大孔端通常绕车架铰接点摆动，支耳孔则与减震或连杆形成多连杆运动，装配后应确认全行程内臂体不与轮胎、链条罩、制动卡钳和排气部件发生干涉。若用于通用机械设备，该件也可作为压紧连杆、摆动支架或输送机构摆臂，此时孔位公差、衬套长度和端面摩擦面需要根据实际载荷重新设定。

　　三维建模过程中，可先以骨架草图锁定孔位和中心线，再用拉伸、凸台、切除和圆角命令逐步建立实体。大孔内的局部齿状或卡槽特征提示该位置可能用于防转、定位或与特殊螺母配合，实际工程中应结合配合件图纸确认齿形角度、接触深度和热处理要求。外表面的分模线式轮廓适合转为铸造、锻造或数控加工件，但壁厚应尽量均匀，镂空区域要预留刀具或拔模空间。对于结构设计人员而言，该模型的价值在于展示了如何把环形铰接端、开放式镂空臂、双支耳连接端和加强筋整合到同一传力零件中，并在轻量化、刚度、装配避让和加工可行性之间取得平衡。
