工业作业跨接过渡梯结构设计方案

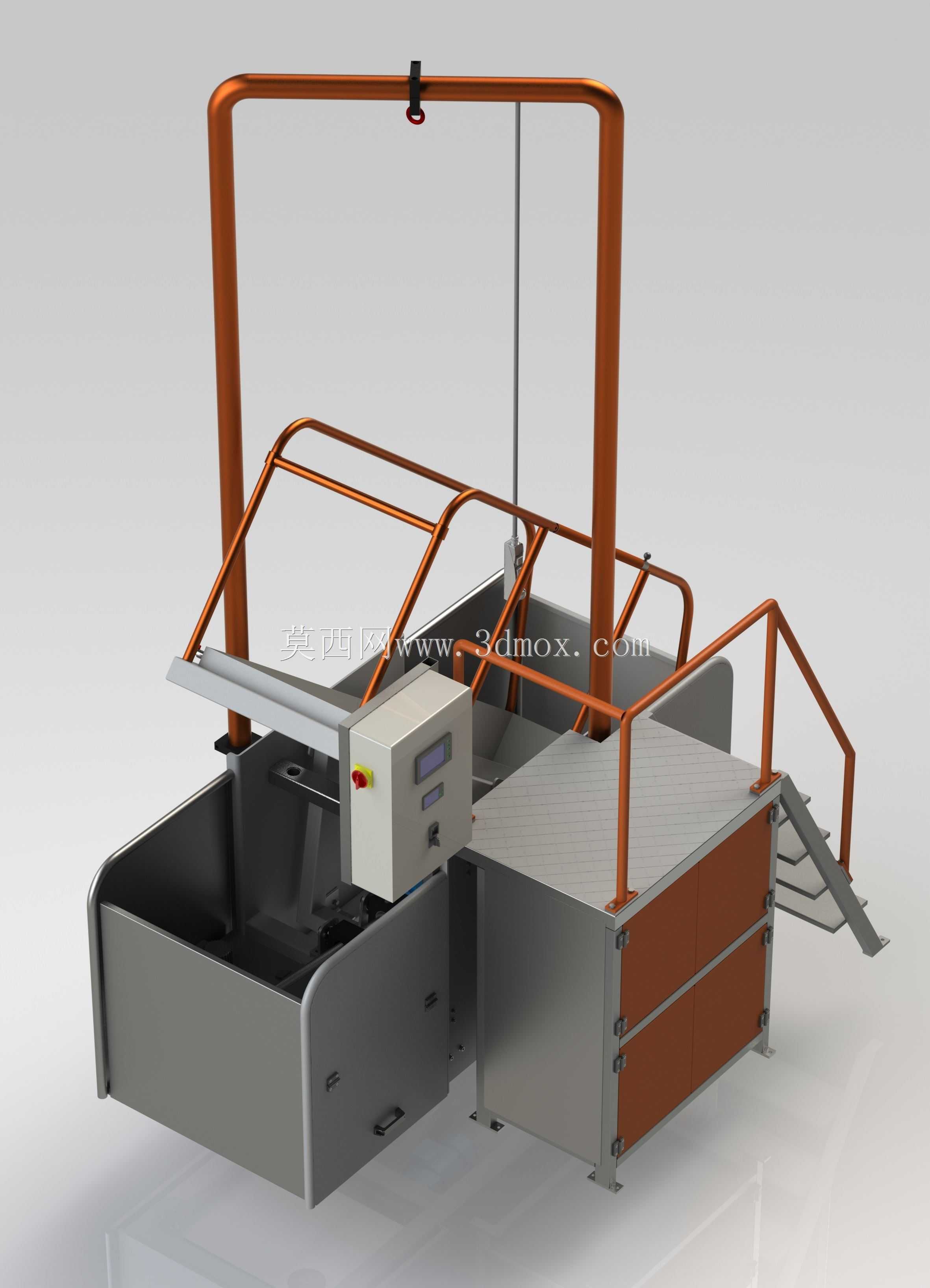

　　这套过渡梯结构主要面向工业生产场景中存在固定高差的作业区域衔接需求，常见于生产车间不同标高平台的人员通行接驳、设备检修区域的跨接通行、生产线旁的工位高差过渡场景，解决两个相邻作业面之间存在固定落差、人员直接跨越存在跌落风险的问题，同时可适配部分存在低位设备阻隔的通行场景，无需绕行即可完成两个作业面的人员通行。从结构组成来看，整套装置分为低位承接槽段、中间过渡平台段、侧置步梯段、防护栏架四个核心部分，低位承接槽段采用敞口式槽型结构，槽体边缘做圆弧翻边处理，避免人员通行时剐蹭工装或衣物，槽体底部预留安装固定孔位，可通过膨胀螺栓与地面基础刚性连接，槽体内部可根据现场需求铺设防滑纹板，降低湿滑工况下的滑倒风险。

　　中间过渡平台段的台面采用花纹钢板整体裁切焊接，台面下方采用矩形钢管做井字形支撑骨架，骨架与两侧的侧封板焊接为整体，侧封板采用分段式结构，下部预留螺栓调节孔位，可根据现场实际安装地面的平整度做±15mm的高度微调，抵消地面施工误差带来的安装倾斜问题。侧置步梯段的踏步采用等间距排布的防滑踏步板，每级踏步的踏面深度与踢面高度严格按照工业梯台的人机工程要求设置，踏步两侧与主框架焊接固定，步梯末端直接落地，底部设置可调式橡胶垫脚，既可以缓冲人员通行时的振动，也能避免梯段与硬地面接触产生的异响与磨损。防护结构分为两部分，平台与步梯周边设置连续的圆管护栏，护栏高度符合工业作业防护要求，横杆采用双层排布，所有焊接位置做打磨抛光处理，

　　去除焊渣与尖锐棱角；高位区域设置门式弧形防护架，架体顶部预留吊点结构，既可以作为整套装置吊装移位的受力点，也可在需要时挂载安全绳挂点，供高空作业人员挂接防坠装备，架体侧面预留走线孔位，可根据现场需求安装照明灯具或安全警示标识。控制箱体集成安装在低位槽段与平台段的衔接位置，箱体面板设置急停按钮、状态显示屏与操作按键，可根据实际使用需求拓展联动功能，比如与产线设备做安全联锁，当过渡梯上有人员通行时自动锁定相邻设备的危险动作，避免误操作带来的安全隐患。设计过程中优先考虑了通行的安全性与安装的适配性，整体框架采用型钢焊接结构，所有受力位置做加劲板补强，可满足常规工业场景下的人员通行载荷要求，无需额外做基础加固即可完成安装。

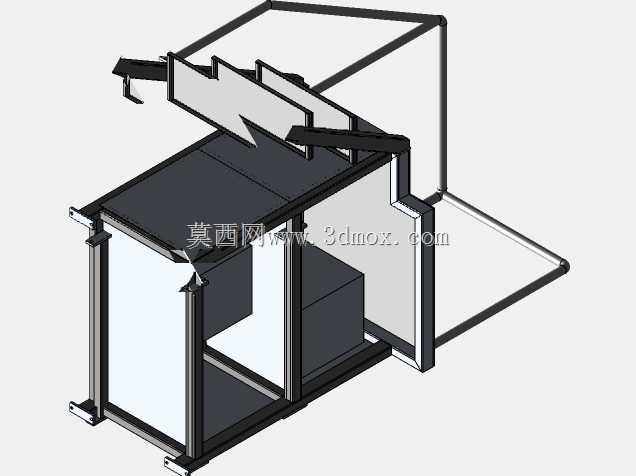

　　整套装置的安装边界需要预留足够的通行空间，步梯侧需要预留不小于梯段宽度的通行避让空间，低位槽段侧需要预留与对接设备的衔接间隙，间隙控制在安全范围内，避免人员踩空；护栏外侧预留不小于100mm的安装操作空间，方便后期的维护与螺栓紧固。在实际使用中，这套过渡梯可直接对接生产设备的操作位、车间的固定操作平台、仓储区域的高位货架平台，无需对原有场地做大规模改造，仅需通过底部的固定螺栓即可完成安装固定，整体结构无易损易耗部件，日常仅需定期检查固定螺栓的紧固状态与焊接位置的锈蚀情况即可，维护成本极低。针对不同的现场高差需求，这套结构的平台高度、步梯级数、护栏高度均可做参数化调整，建模过程中所有尺寸均做参数化关联，调整核心高度参数后其余关联结构可自动匹配尺寸，大幅缩短同类型梯台的设计改型周期。结构设计时充分考虑了加工工艺性，所有板材与管材均采用常规工业型材，无需特殊定制加工，焊接、折弯、裁切均为常规机加工工序，普通结构件加工厂即可完成整套装置的加工制作，加工成本可控。防滑设计覆盖所有人员可接触的踏面，从低位槽的槽内底面到过渡平台台面，再到步梯的每一级踏步，均采用防滑结构处理，即使在有少量油污、切削液洒落的机加工车间场景下，也能保证足够的踏面摩擦力，降低人员滑倒的风险。防护栏的所有开口位置均做安全间距校核，避免人员通行时头部、肢体被卡滞，弧形门式架的圆角处理也避免了尖锐拐角带来的磕碰风险。
