壁挂式按压流体分配支撑结构设计

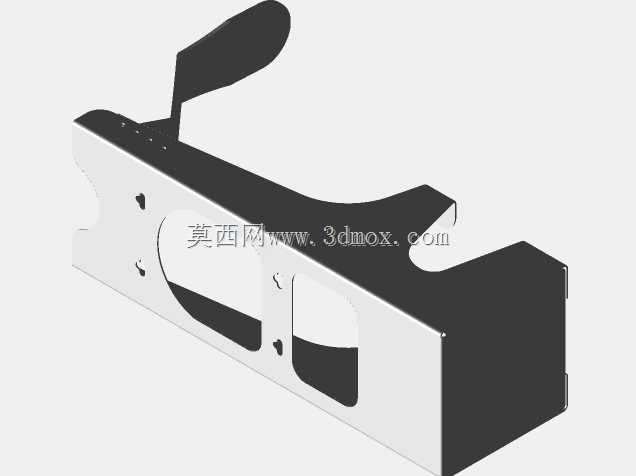

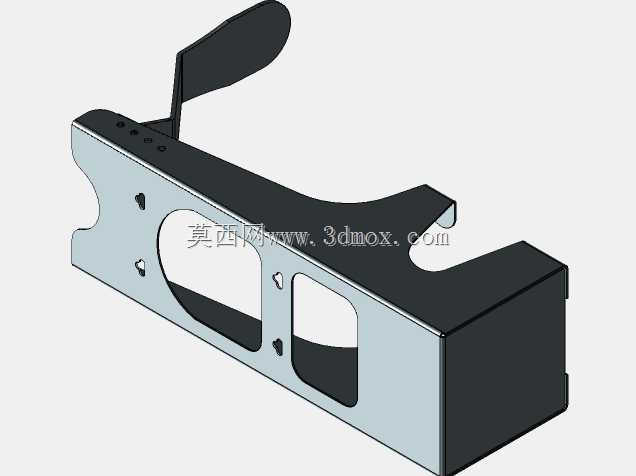

　　这款壁挂式流体分配支撑结构，主要面向商用公共区域、小型加工工位的定量流体取用场景，常见于消毒站点、润滑脂取用点、清洁耗材分配点位，替代传统台式放置的分配装置，解决台面占用、容器倾倒、取用角度不合理的实际问题。从结构功能来看，整体采用一体化弯折成型的金属支撑主体，背部预留三个等距排布的沉头安装孔，适配M4-M6规格的膨胀螺丝或自攻螺钉，可直接固定在混凝土墙面、金属型材立柱、复合板材立面，安装后整体突出墙面的水平距离控制在180mm以内，不会对通道通行造成剐蹭阻碍，适配宽度120mm以内的标准流体储液瓶安装位，底部承托边做了向内翻边的圆弧处理，既可以承托储液容器的底部重量，又能避免锐边划伤操作人员或容器外壁。

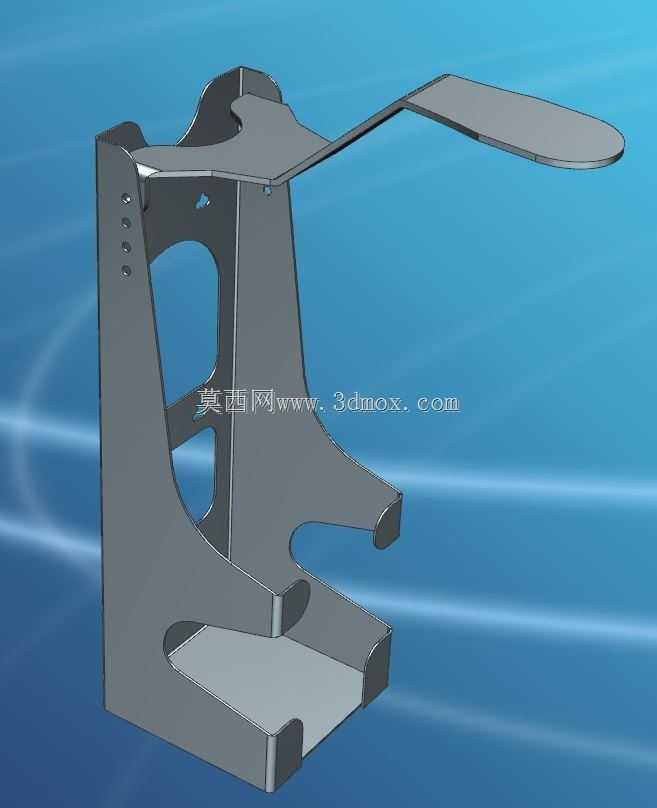

　　上方延伸的按压触发臂做了变截面厚度设计，根部与支撑主体衔接位置做了R12的圆弧过渡，减少长期按压带来的应力集中问题，臂身末端做了加宽的平面按压区，操作人员单手手肘、手掌均可触发按压动作，无需刻意对准点位，戴劳保手套操作时也能顺利施力，触发行程控制在35mm，匹配市面上多数按压式泵头的下压行程，不会出现按压不到位或者超程损坏泵头的问题。设计阶段优先考虑了不同规格储液容器的适配性，支撑主体中部的镂空区域一方面减轻整体构件重量，另一方面可以作为容器液位的观察窗口，无需拆卸结构就能直观看到剩余介质量，镂空边缘同样做了去毛刺折边处理，避免清洁过程中勾挂擦拭布料。支撑主体的竖向安装尺寸控制在220mm，上下安装孔的孔距为180mm，

　　在常规轻钢龙骨隔墙、瓷砖墙面安装时，可避开墙内管线排布的常见高度区间，降低安装打孔的施工难度。底部承托结构预留了10mm的高度调节余量，可通过增减薄垫片适配不同高度的储液瓶，不需要重新打孔调整安装位置。按压臂与主体的衔接处没有额外的铰接转轴，依靠金属板材本身的形变弹性提供复位力，减少了易损的铰接销轴、弹簧零件，长期使用下不会出现销轴锈蚀、弹簧疲劳失效的问题，适合在潮湿、多粉尘的车间、公共卫生间、户外消杀点位使用。从实际使用的受力角度分析，当操作人员施加最大150N的按压力在臂端时，支撑主体背部安装孔的最大拉拔力不超过800N，匹配常规M6膨胀螺丝在混凝土墙面的拉拔承载力，不会出现安装脱落的风险。结构表面做了哑光喷塑处理，

　　耐常见的清洁剂、弱腐蚀性消毒液体的溅射，日常清洁只需用湿抹布擦拭即可，不会残留水渍或污渍。整体结构没有多余的装饰性造型，所有的弯折、开孔、切边都服务于安装固定、容器承托、按压触发的核心功能，安装完成后储液瓶的出液口距离承托面的高度为120mm，可适配常规口径的接液杯、直接伸手接液的操作空间，不会出现接液时液体滴落到台面或地面的问题。在工位场景使用时，该结构可固定在设备操作侧的立柱上，操作人员取润滑脂、清洁剂时无需转身走到台面旁，单手即可完成取用操作，减少操作过程中的动作浪费。针对不同的安装基面，该结构的安装孔位做了长圆孔微调设计，上下方向可实现10mm的位置调整，即使打孔时出现少量位置偏差，也能顺利完成安装，不需要重新扩孔破坏基面。按压臂的长度经过反复校核，当储液瓶安装到位后，臂端的按压面正好对准泵头的按压中心，施力时不会出现偏载导致泵头卡滞、漏液的问题，长期偏载施力也不会造成泵头密封件的过早磨损。支撑主体两侧的折边高度为15mm，既提升了整体板材的结构刚度，避免薄板材受力出现扭曲变形，又能对储液瓶的两侧形成限位，防止容器受到侧向碰撞时从支架上滑落。
