经拓扑优化的航空轴承支撑结构件

　　在民用及通用航空飞行器的操纵与传动链路中，轴承支架是连接作动机构与固定机体的核心受力构件，这类零件长期承受交变载荷、振动冲击与温度循环的复合作用，传统等厚度铣削或铸造成型的支架往往存在冗余质量大、应力分布不均、局部应力集中突出的问题，既不利于飞行器的减重增效，也容易在长期服役过程中出现疲劳裂纹萌生的风险。这款经过拓扑优化迭代的轴承支撑结构，正是针对航空场景下的严苛受力要求完成的设计迭代，初始设计阶段先按照安装边界、载荷输入条件完成基础构型的搭建，预留出轴承安装孔位、机体连接的螺栓过孔位置，以及周边管路、线缆的避让空间，确保基础构型能够完全适配原有安装接口，不需要对周边配套结构做任何修改即可完成替换。

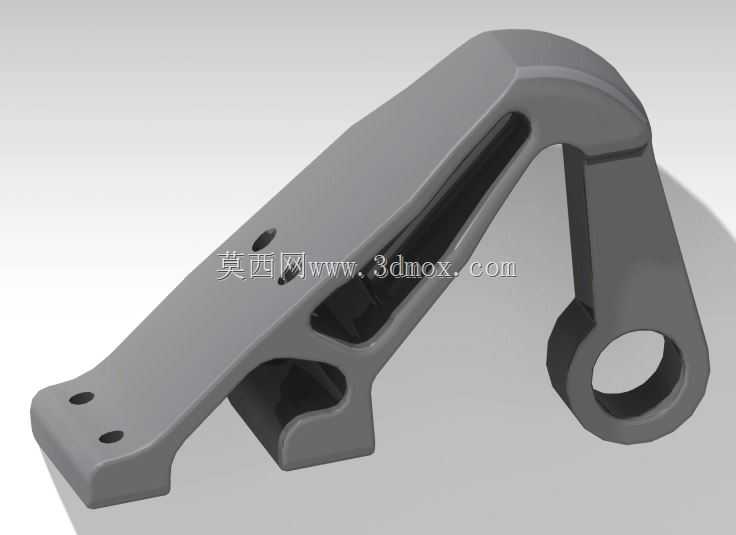

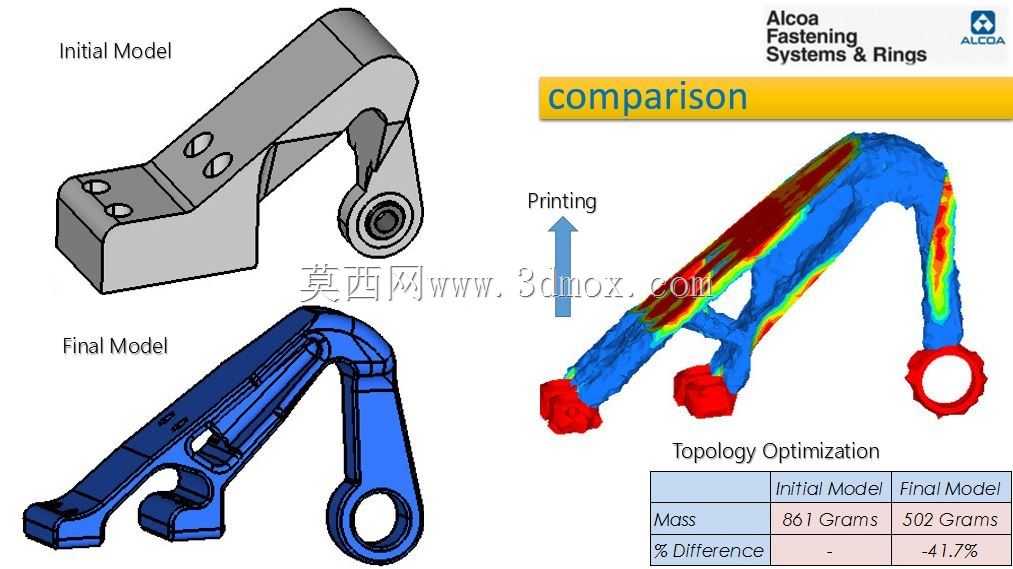

　　拓扑优化的过程以安装孔位的固定约束、轴承位置的动态载荷输入为边界条件，以结构刚度最大化为核心目标，同时约束整体质量上限、控制关键区域的等效应力水平，在保证安全系数满足航空结构件设计规范的前提下，逐步剔除低应力区域的冗余材料。从最终的构型可以看到，原初始设计中大块的实体安装臂被优化为带加强筋的镂空桁架结构，材料的分布完全沿着主应力迹线走向排布，高应力区域保留足够的材料截面以承载载荷，低应力区域则通过材料去除实现减重，最终在刚度不低于初始设计的前提下，实现了质量的大幅降低，同时有效缓解了直角过渡区域的应力集中问题，提升了结构的抗疲劳性能。

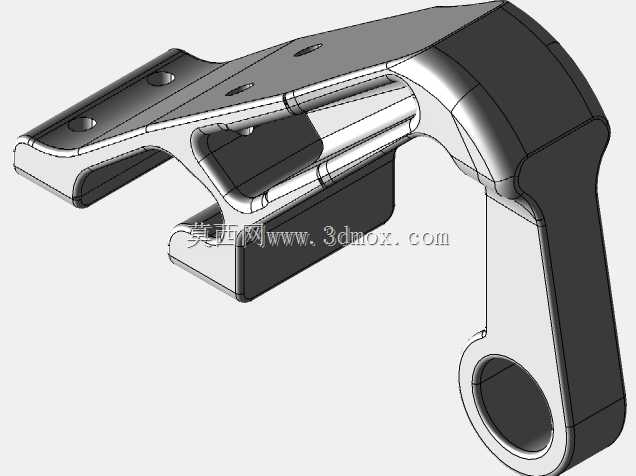

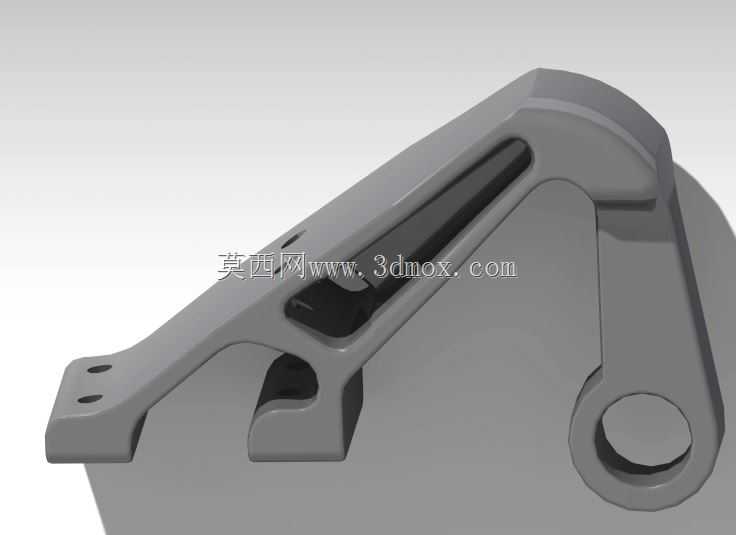

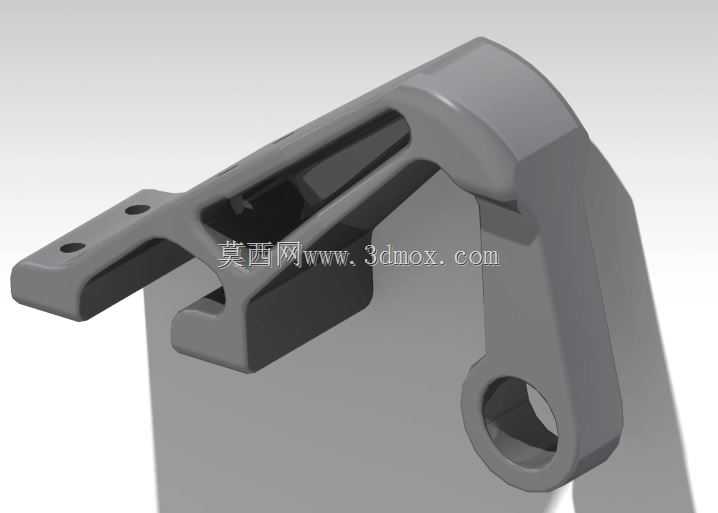

　　从安装边界来看，该支架一端为平面安装基座，设置有多个螺栓连接孔，用于与机体的安装面贴合固定，孔位的位置度、安装面的平面度都按照航空装配公差要求设计，保证安装后不会出现附加安装应力；另一端为轴承安装座，内孔尺寸与配套的滚动轴承外径匹配，设置有轴承轴向定位的台阶面，同时预留了润滑脂加注、密封件安装的空间，保证轴承运转过程中的润滑与防护。支架的整体外轮廓在优化后完全处于初始设计的包络空间内，不会与周边的作动连杆、液压管路、电气线束产生运动干涉，在作动机构全行程摆动过程中，支架的所有结构都保持安全的避让距离。

　　在实际工程应用中，这类经过拓扑优化的支架不仅可以用于航空领域的操纵系统、起落架系统的轴承支撑，同样的设计思路也可以复用到轨道交通、高端工业装备的重载支撑结构设计中——核心逻辑都是在给定安装边界、载荷条件的前提下，让材料尽可能分布在主传力路径上，避免无效材料带来的额外重量。需要注意的是，这类优化后的构型往往具有复杂的曲面与镂空结构，传统减材加工的工艺成本较高，更适合采用选区激光熔融等金属增材制造工艺完成成型，成型过程中需要根据结构的受力方向设置合适的打印支撑，控制成型过程中的热变形，成型后还需要通过热等静压、时效处理消除内应力，再通过五轴加工完成安装面、轴承孔的精加工，保证最终的装配精度与力学性能满足设计要求。

　　结构验证环节，需要对优化后的支架开展有限元复核，校核额定载荷下的最大变形量、峰值应力、固有频率，确保变形量不会影响轴承的正常运转，峰值应力处于材料的许用应力范围内，固有频率避开整机的振动频率区间，避免服役过程中出现共振问题；同时还要开展疲劳寿命仿真，模拟长期交变载荷下的损伤累积情况，确保结构的使用寿命满足整机的寿命要求。和传统经验设计的支架相比，这类经过拓扑优化的结构没有多余的设计冗余，每一处材料的存在都对应明确的传力需求，不仅实现了轻量化，也让结构的应力分布更加均匀，减少了局部薄弱点，对于对重量极其敏感的航空装备而言，每一个结构件的减重累积起来，就能带来有效载荷、航程的明显提升，同时降低燃油消耗与运营成本。
