三轮铰接式液压自卸运输卡车结构

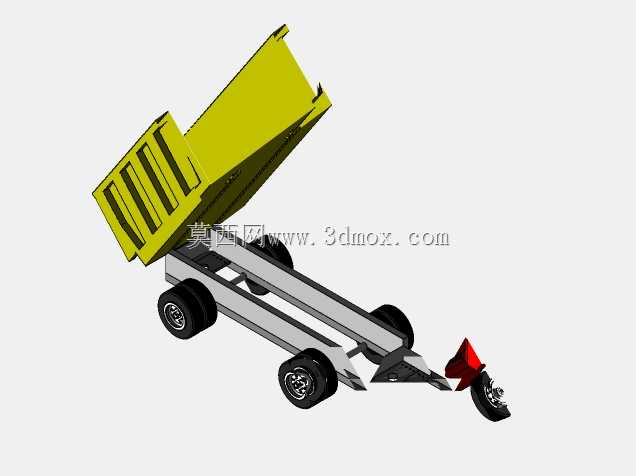

　　该三维结构呈现的是一种窄场地使用的三轮铰接式自卸运输车辆，前部采用单轮转向与牵引结构，后部布置双轮承载底盘，车斗通过举升机构相对车架翻转，适合在厂区、农场、巷道、小型工地或物料周转区域完成短距离散料转运。与常规四轮自卸车相比，这种布局把转向端集中在车头单轮位置，整车长度和转弯半径更容易压缩，在通道狭窄、掉头空间有限的场景中具有明显的布置优势。

　　从实际用途看，车辆主要承担砂石、渣土、谷物、煤炭、建筑垃圾、工业颗粒料等散装物料的装载与卸载。货厢采用高侧板和端板围合形式，侧板外侧设置加强筋，使薄板厢体在承受侧向挤压和冲击载荷时不易产生明显鼓胀。车斗后部围绕翻转铰点工作，举升时物料依靠自重沿厢底向后滑出，卸载过程不需要人工大量清理，适合高频次、小批量、路线固定的场内运输任务。

　　结构设计上，模型将车架分成前段牵引转向部分和后段承载部分。前车架向单轮方向收窄，末端设置牵引连接区域，可与牵引动力单元或转向轮组件配合；后车架为两根纵向主梁构成的承载框架，车轮、支撑横梁、举升支座和货厢铰点均围绕主梁布置。这样的框架形式便于把载荷从货厢传递到车轴和轮胎，同时给液压举升件留出安装空间。主梁之间的跨距、横梁位置和支撑点需要结合额定载荷校核，避免在满载举升时出现车架扭转或局部屈曲。

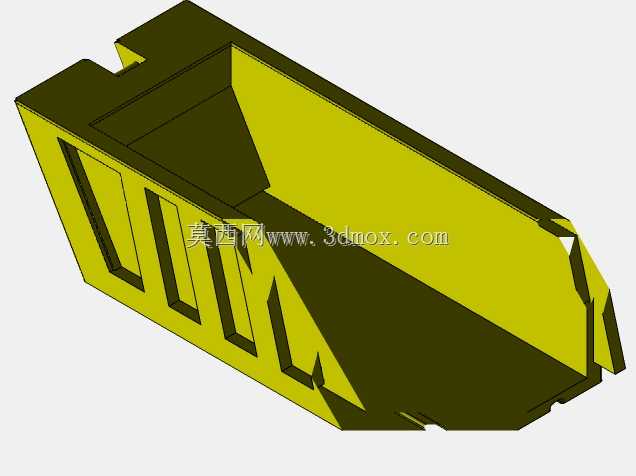

　　货厢的几何形状兼顾装载容积与卸料顺畅性。厢底在闭合状态下近似水平，侧板向上扩展，前挡料板较高，可防止急加速或爬坡时物料向车头方向窜动。举升状态下，厢体绕后铰点抬起，前高后低的姿态使物料快速向尾部移动。设计时应关注铰点高度、厢底长度和最大举升角之间的关系：铰点过低会增加举升初期力臂需求，举升角不足则可能造成粘性物料残留；厢底过长又会使整车重心在举升过程中过度后移。模型中的紧凑三轮布局要求设计者特别注意满载卸料时的后轮接地位置和整车稳定性。

　　举升系统的安装边界位于货厢下方与车架中部之间。举升件下端通常铰接在车架横梁或加强支座上，上端作用于货厢底部或前板下方的承力点。布置时不能只考虑最大伸出长度，还要核对缩回状态下的安装角度、最小离地间隙以及举升过程中是否与车架纵梁、车轴、轮胎发生干涉。若采用液压油缸，支座区域应通过加劲板扩散载荷；若采用剪刀臂或组合杠杆，则需保证各铰接孔同轴度和销轴强度。

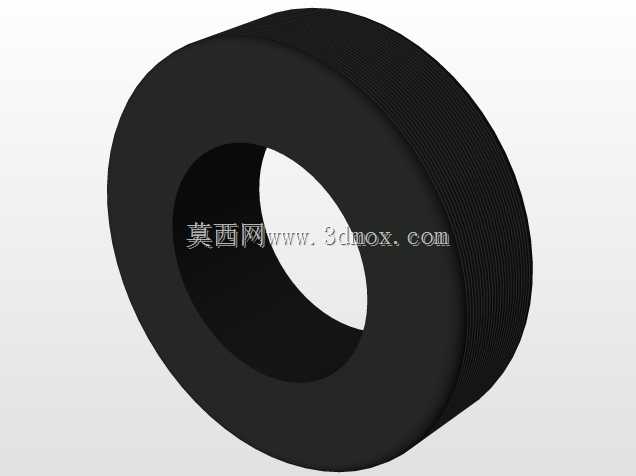

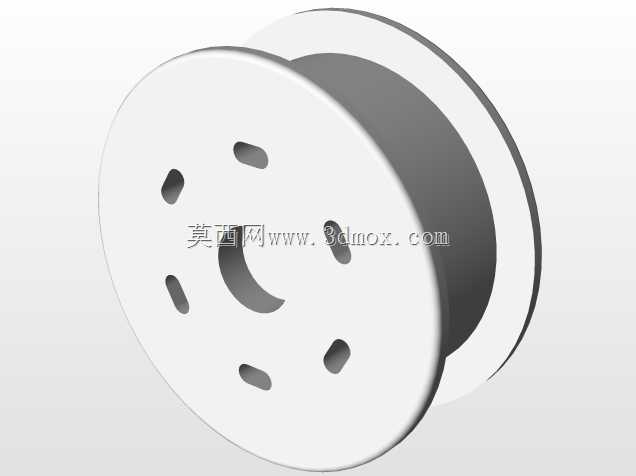

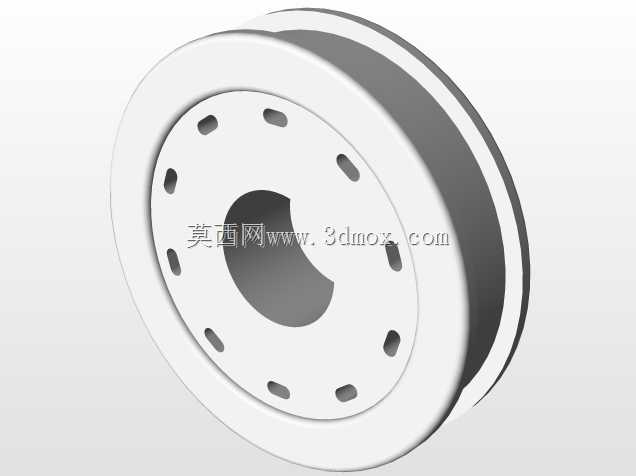

　　行走部分以后双轮为主要承载端，轮胎与车架之间保留转向和跳动所需空间。后轴位置应靠近货厢载荷中心，使正常行驶时主要重量由后轮承担，同时前轮保留足够转向附着力。前部单轮组件通过红色连接结构与车架形成牵引或转向接口，该区域在转向时会产生相对摆动，因此周边管线、操纵件和紧固件都要预留运动包络，不能按静态直线状态简单布置。

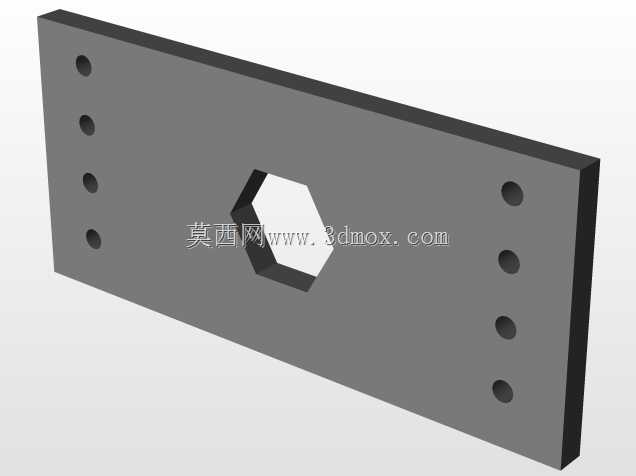

　　建模时可按货厢、车架、车轴、轮胎、铰接支座、举升件、牵引端等模块拆分。货厢加强筋适合用钣金或焊接型材思路处理，车架纵梁和横梁应保留真实截面尺寸，铰接位置需体现同轴孔、销轴和衬套边界。对于后续工程深化，还应在装配中检查三种极限状态：满载平路行驶时的轮胎与板簧间隙，货厢最大举升时的重心和稳定性，以及前轮最大转角时的牵引端干涉。通过这些校核，模型可从外观展示进一步转化为小型专用自卸运输车的结构方案基础。
