40-50规格钢筋定位支撑构件

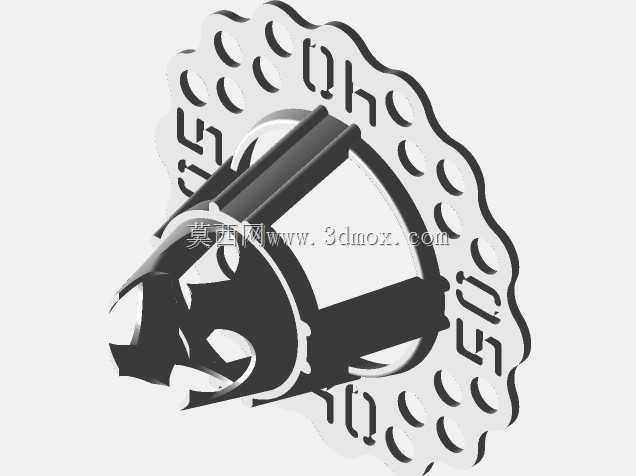

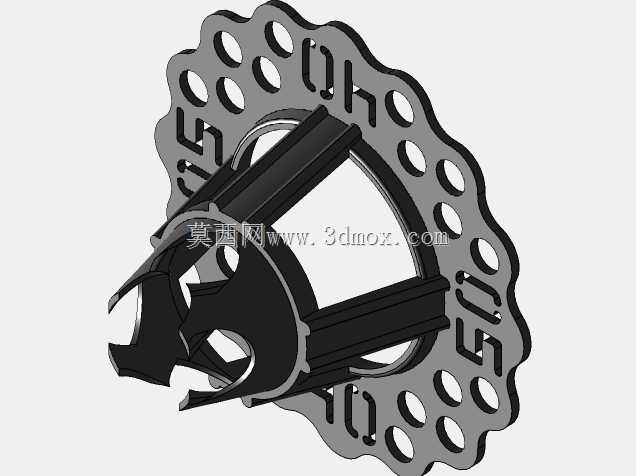

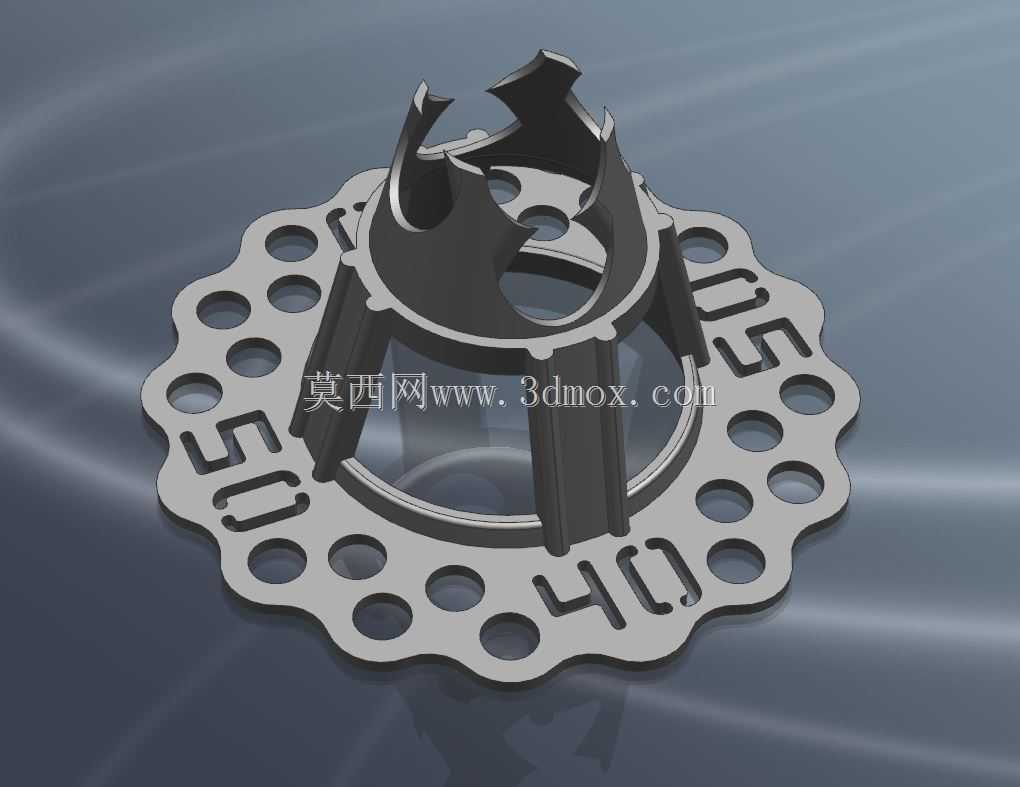

　　在现浇混凝土结构的钢筋布设工序中，不同直径钢筋的层间间距控制、保护层厚度保障一直是现场施工容易出现偏差的环节，这款适配40mm到50mm钢筋直径的支撑构件，正是针对大直径钢筋排布场景开发的定位配件，主要用于基础底板、厚板转换层、大截面梁柱等配筋密集、钢筋自重较大的施工部位，替代传统的混凝土垫块、塑料马凳，解决传统支撑件承压不足、容易移位、定位精度差的问题。从结构设计来看，构件采用一体化成型的镂空法兰式底座，底座边缘均匀排布圆形减重孔，在不降低底座承压面积的前提下减少材料用量，同时镂空结构能让混凝土充分包裹构件，避免出现空鼓、隔离层影响结构整体性的问题，底座表面压印的40、50数字标识，能让现场施工人员快速识别适配的钢筋直径范围，

　　避免错用。上部的卡爪结构采用多瓣式分叉设计，每个卡爪的内弧面匹配对应直径钢筋的外圆弧度，卡爪顶端做了导向倒角，现场布设时只需将钢筋对准卡爪中心按压，就能让卡爪产生微量弹性形变卡入钢筋下方，完成与钢筋的嵌合固定，不需要额外的铁丝绑扎固定，能大幅提升现场钢筋布设的效率。考虑到施工现场的复杂工况，卡爪与底座的连接位置做了加厚的加强筋结构，三个沿圆周均布的加强筋从底座内圈一直延伸到卡爪中下部，能有效分散上部钢筋传递的竖向荷载，避免大直径钢筋自重导致卡爪断裂、支撑失效的问题，底座的外轮廓做了圆弧过渡，没有尖锐棱角，不会在混凝土浇筑过程中刺破隔离层或者划伤施工人员。从安装边界来看，这款支撑构件的底座外径适配常规的钢筋间距布设要求，

　　在间距100mm以上的钢筋网格中都能顺利布设，不会出现相邻支撑干涉的问题，构件的整体高度匹配对应规格钢筋的保护层厚度要求，安装完成后钢筋底面与模板之间的距离能稳定控制在规范要求的范围内，不会出现传统垫块容易被压碎、偏移导致保护层厚度不足的问题。在实际应用场景中，这类支撑构件除了用于普通建筑的现浇混凝土结构，还能适配水利工程、市政桥梁、大型设备基础等大体积混凝土施工场景，这类场景中通常使用大直径的螺纹钢筋，钢筋自重大，传统的塑料马凳往往承压不足，混凝土垫块则容易在钢筋调整过程中被碰碎移位，这款金属材质的支撑件能承受更高的竖向荷载，同时卡接式的固定方式能在钢筋调整、混凝土振捣过程中保持位置稳定，不会出现偏移脱落的问题。

　　设计过程中还考虑了混凝土的握裹力问题，整个构件的所有表面都没有封闭的平面，所有结构都做了镂空或者开孔处理，混凝土浇筑时水泥浆能充分填充到构件的各个空隙中，硬化后构件能与混凝土形成整体，不会出现传统塑料支撑件与混凝土粘结力差、形成渗水通道的问题，对于有防水要求的地下结构、蓄水构筑物来说，这一特性能有效降低结构渗水的概率。另外，构件的多瓣卡爪设计还具备一定的适配余量，除了标称的40-50mm直径钢筋，对于直径偏差在±2mm范围内的带肋钢筋，也能通过卡爪的微量形变实现稳定卡接，不需要针对不同钢厂生产的钢筋尺寸偏差单独开模，能覆盖绝大多数大直径钢筋的支撑需求。现场布设时，施工人员不需要额外的工具，直接按照间距要求将支撑件摆放在模板上，再将钢筋压入卡爪即可完成固定，相比传统需要铁丝绑扎的马凳或者垫块，单点位的安装时间能缩短60%以上，能有效压缩钢筋工程的施工周期，同时因为支撑件与钢筋卡接牢固，在后续的混凝土浇筑振捣过程中，振捣棒触碰钢筋也不会导致支撑件移位，能全程保证钢筋的位置精度，避免出现钢筋露筋、保护层厚度不足的质量问题。
