钢筋混凝土基底用带定位齿圆形承托构件

　　在现浇钢筋混凝土结构的基础施工环节，这类带周向定位齿的圆形承托件，主要承担钢筋网片的架立定位、保护层厚度控制的核心作用，区别于传统的塑料垫块、砂浆垫块，金属材质的该类构件具备更高的承重强度与抗位移能力，尤其适配大直径、大间距的重型钢筋排布场景，常见于高层建筑筏板基础、大型设备混凝土基座、市政桥梁承台的钢筋绑扎工序中。

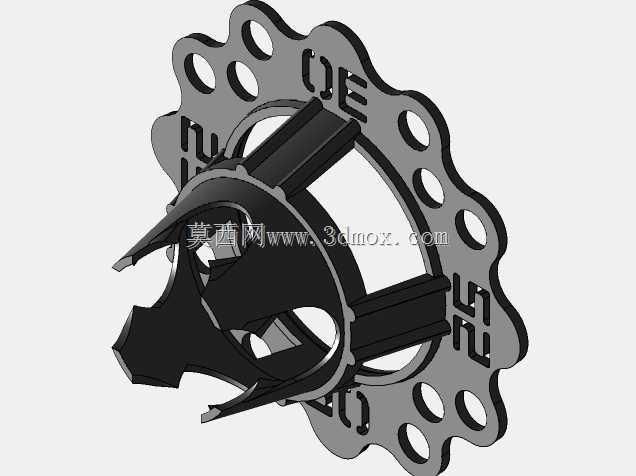

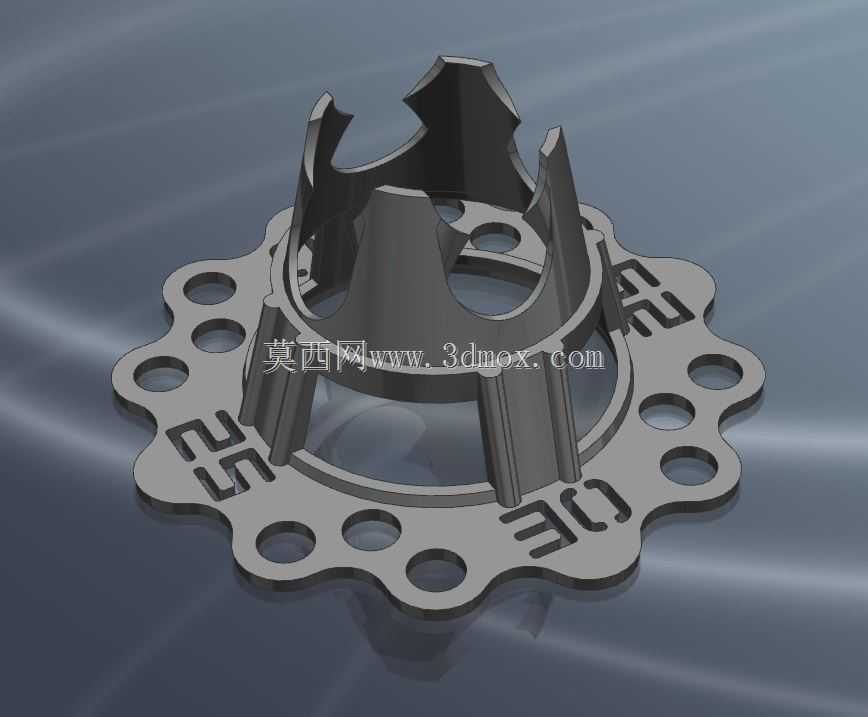

　　从结构设计逻辑来看，构件整体采用一体化冲压成型的薄钢板结构，底部为带波浪形外缘的法兰盘结构，盘面上均匀分布12个等径圆孔，这些圆孔一方面用于减轻构件自身重量，减少混凝土浇筑过程中的材料占位，另一方面可作为穿丝固定点位，施工时可通过扎丝穿过圆孔将构件与底层钢筋绑扎固定，避免混凝土振捣过程中构件发生偏移。法兰盘外缘的波浪形轮廓并非装饰性设计，其每个弧段的凸起位置都对应上方定位卡爪的排布位置，可增大构件与混凝土垫层的接触摩擦力，同时在混凝土凝固后，波浪形边缘可嵌入混凝土基体内部，形成更强的抗拔握裹力，避免构件在受力后与混凝土层发生脱离。

　　法兰盘上方均匀分布的四个直立卡爪，是构件的核心功能结构，每个卡爪顶部都设计有向内收拢的卡扣凸缘，卡爪之间的内圈空间刚好适配对应直径的纵向钢筋或水平钢筋的放置，当钢筋压入卡爪内部后，顶部的凸缘会卡在钢筋的上表面，防止钢筋在浇筑振捣过程中向上浮起，同时四个卡爪的内侧面共同形成的定位空间，可将钢筋的水平位移量控制在1mm以内，确保钢筋排布的间距偏差符合施工规范要求。卡爪与底部法兰盘的连接位置做了圆弧过渡加强处理，避免冲压成型过程中出现应力集中开裂的问题，同时也能提升卡爪的侧向抗弯折能力，即便施工人员踩踏、混凝土振捣棒触碰，卡爪也不会发生过度变形导致钢筋定位失效。

　　从安装边界与适配尺寸来看，该构件的底部法兰盘最大外径适配常规的钢筋间距排布要求，不会出现相邻构件互相干涉的问题，构件整体高度严格对应混凝土保护层的设计厚度，可直接替代传统的垫块厚度测量工序，施工人员只需将构件按间距排布在垫层上，再将钢筋卡入卡爪即可完成保护层厚度的控制，无需额外调整高度。卡爪的内圈直径适配25mm到30mm直径的带肋钢筋，这一直径区间也是建筑基础施工中最常用的主力钢筋直径范围，卡爪的开口处做了向外的微扩导向设计，钢筋压入时无需精确对准，稍微施力即可顺着导向斜面滑入卡接位置，可大幅提升现场钢筋绑扎的施工效率。

　　在实际工程应用中，这类金属承托构件相比传统垫块还有一个明显优势，就是不会出现塑料垫块易碎、砂浆垫块强度不足被压碎的问题，尤其在大体积混凝土浇筑场景中，构件自身的金属材质与混凝土的膨胀系数更为接近，不会因为温度变化导致垫块位置出现空鼓缝隙，可有效避免基础钢筋发生锈蚀的隐患。构件表面的字符标识并非随意标注，每个字符对应不同的适配钢筋直径、保护层厚度参数，现场施工人员可直接通过表面标识快速区分不同规格的构件，避免错用导致保护层厚度不符合设计要求。

　　从建模细节来看，该构件的所有棱角位置都做了微小的圆角处理，既符合冲压加工的工艺要求，避免锐边在施工过程中划伤作业人员，也能减少混凝土浇筑时的气泡滞留，让构件与混凝土的结合更为紧密。卡爪的倾斜角度经过反复校核，既保证钢筋卡入后的固定力足够，不会因为振捣导致钢筋脱出，也不会因为卡接过紧导致钢筋无法顺利压入，适配现场快速施工的操作需求。底部法兰盘的厚度经过承重验算，可承受单根钢筋加上施工人员踩踏的瞬时荷载，不会发生底部法兰盘被压变形的问题，同时厚度控制在合理范围内，不会过多占用混凝土内部的有效截面，避免对基础结构的受力造成负面影响。
