四腔翻盖式注塑成型模具结构设计

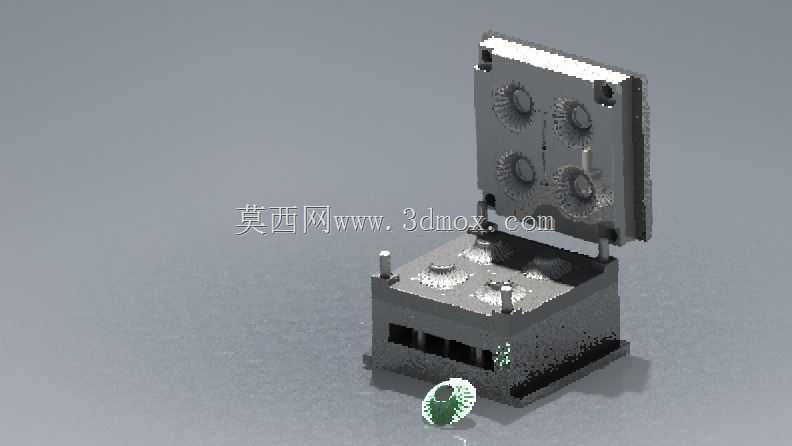

　　这套翻盖式多腔注塑模具主要面向小型带铰接结构塑料件的批量注塑生产场景，常见于消费电子配套小结构件、通讯类小型塑料配件、日用小塑料铰接件的量产环节，适配卧式注塑机的安装接口，可直接匹配常规120吨锁模力规格的注塑设备使用。从结构布局来看，模具采用一模四腔的对称排布设计，模腔沿模具中心轴线均匀分布，能够在单次合模注塑周期内完成四件带翻盖铰接结构的塑件成型，相比单腔模具生产效率提升三倍以上，同时对称式的腔位排布能够保证注塑过程中熔料在模腔内的流动压力均衡，有效降低各腔位塑件的成型尺寸偏差，减少飞边、缺胶、缩痕等常见注塑缺陷的产生概率。模具的动定模合模面设置了四个独立的导柱导向结构，导柱采用高碳铬轴承钢材质加工，表面做硬化处理，

　　配合导套的间隙控制在0.02mm以内，能够保证反复开合模过程中动定模的对位精度，避免模仁错位导致的塑件分型面错边问题，同时导柱端部做了大角度导入倒角，能够抵消合模过程中设备的微小对位偏差，保护模仁型腔面不会因硬碰撞出现损伤。模架采用标准三板式模架结构，定模侧设置了独立的流道推板，能够在开模过程中自动切断浇口凝料，不需要人工修剪浇口，减少后续塑件的后处理工序工作量。浇注系统采用平衡式扇形浇口设计，熔料从主流道进入后经分流道均匀分配到四个模腔，每个浇口的截面尺寸经过模流分析验证，能够保证熔料在型腔内的填充速度一致，避免因填充速度差导致的塑件内应力不均问题，减少塑件成型后的翘曲变形量。模具的翻盖铰接位置做了特殊的抽芯结构设计，因为塑件的铰接轴孔属于侧向凹凸结构，无法通过直接开模脱出，因此在动模侧设置了四个独立的斜导柱侧向抽芯机构，斜导柱的倾斜角度设置为18度，能够在开模过程中带动侧抽芯滑块平稳退出塑件的轴孔位置，抽芯行程控制在5mm，既能够保证侧型芯完全脱出塑件不拉伤孔壁，又不会因为抽芯行程过大导致模架尺寸冗余，压缩模具的整体外形尺寸。冷却回路采用随形布局设计，在定模仁、动模仁以及侧抽芯滑块内部都设置了独立的循环冷却水孔，水孔距离型腔面的距离控制在15mm左右，相邻水孔的间距保持在25mm，能够保证模温在注塑过程中保持均匀稳定，将模腔表面的温差控制在±3℃以内，有效缩短塑件的冷却定型时间，缩短整体注塑周期，

　　同时均匀的模温能够减少塑件因冷却速度不一致产生的变形，提升塑件的尺寸稳定性。模具的顶出系统采用顶针加顶板的组合顶出结构，在塑件的非外观面位置均匀布置了直径3mm的圆顶针，顶针的排布位置避开了塑件的加强筋和铰接位置，避免顶出过程中顶穿塑件或者在塑件表面留下明显的顶针痕迹，同时顶针板设置了复位弹簧和复位杆，能够在合模过程中保证顶针板准确回位，避免顶针突出模面导致的合模损伤。从安装边界来看，模具的整体长宽尺寸控制在300mm×300mm以内，模具总厚度为280mm，能够适配常规小型卧式注塑机的拉杆间距和容模量要求，模具的定位圈直径采用标准100mm规格，主流道衬套的球面半径匹配注塑机喷嘴的SR15规格，浇口套的内孔直径做了3度的锥度设计，

　　能够保证主流道凝料顺利脱出。模具的动定模侧都设置了独立的吊环螺纹孔，方便模具的吊装和拆装，同时在模架的四个角位置设置了锁模块，能够在模具搬运和存储过程中锁住动定模，避免模架意外打开导致内部零件脱落损伤。在实际生产使用过程中，这套模具能够适配PP、ABS、PC等常用热塑性塑料的成型加工，通过调整注塑工艺参数，能够满足不同材质塑件的成型要求，模仁部分采用镶拼式结构设计，易磨损的型腔镶件可以单独拆卸更换，不需要整体更换模仁，能够降低模具的后期维护成本，同时镶拼结构的排气间隙设置在0.02mm，能够在熔料填充过程中顺利排出型腔内的空气，避免塑件出现烧焦、气泡等成型缺陷。模具的铰接位置配合精度控制在0.03mm以内，能够保证成型后的塑件翻盖部分转动灵活，没有卡滞或者松动的问题，满足塑件的装配使用要求。
