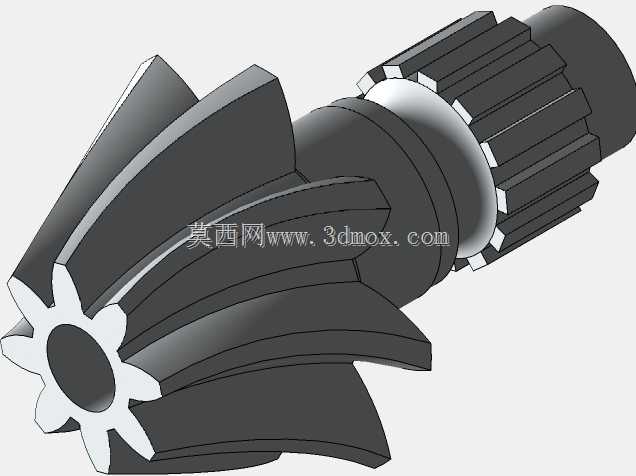

在各类需要轴线相交传动的机械结构中,螺旋锥齿轮是应用极为广泛的核心传动部件,不同于直齿锥齿轮的瞬时冲击特性,螺旋齿的设计让啮合过程从齿端接触逐步过渡到全齿面贴合,传动平稳性大幅提升,运行噪音也能得到有效控制,常见于差速器、机床主轴传动箱、农机传动系统、工程机械行走机构等需要改变动力传递方向的场景。这款螺旋锥齿轮集成了花键轴段结构,将传动齿轮与动力输出轴做一体化设计,减少了分体装配带来的同轴度误差,也省去了齿轮与轴之间的键连接装配环节,能承受更大的冲击载荷,避免键槽位置的应力集中失效问题。从结构设计逻辑来看,齿部采用螺旋齿形,齿向与齿轮节锥母线呈固定螺旋角,啮合重合度相较直齿锥齿轮提升40%以上,
单齿承受的载荷被分散到更长的齿面接触线上,同等模数下承载能力比直齿锥齿轮高出近一倍,适合中高速、重载的传动工况。齿轮一端的锥齿部分承担相交轴之间的动力换向,常规适配的轴交角为90度,也可根据实际传动需求调整节锥角适配非90度的相交传动场景;另一端的外花键段采用渐开线齿形,用于和配套的传动轮毂、联轴器或者从动件啮合,传递扭矩的同时保证周向固定精度,花键的齿侧配合间隙控制在极小范围内,避免正反转切换时的回程间隙,提升传动定位精度。设计过程中需要重点把控节锥顶点与安装基准面的位置公差,齿面的接触斑点需要控制在齿面中部偏向小端的位置,避免载荷集中在齿端造成崩齿失效;齿根部分做了圆弧过渡处理,减少热处理后的应力集中,提升齿根弯曲疲劳强度。
安装边界上,齿轮的轴段需要匹配对应内径的支撑轴承,轴承安装位的轴肩高度需要符合轴承内圈的定位要求,避免过高造成轴承拆卸困难,过低导致定位失效;锥齿部分的安装距是核心装配参数,装配时需要严格保证安装距尺寸公差,否则会造成齿面接触偏移,轻则加剧磨损、降低传动效率,重则出现打齿断齿的严重故障。实际应用中,这类集成花键轴的螺旋锥齿轮常被用在小型减速器的输入级,或者动力头的传动端,比如手持动力工具的传动结构、小型农机的转向传动箱、输送线的转角传动单元,紧凑的一体化结构能有效缩减传动机构的整体体积,减少装配零件数量,提升整机的可靠性。齿面的螺旋角选择兼顾了轴向力与径向力的平衡,避免过大的轴向力对支撑轴承造成额外载荷,
选型搭配轴承时需要选用能承受双向轴向载荷的角接触轴承或者圆锥滚子轴承,抵消齿轮传动过程中产生的轴向分力。齿轮的中空轴端设计可以用于穿装走线或者减重,也可根据实际需求做成实心轴结构,端部的内齿或者定位孔可用于安装转速检测元件,实现传动转速的实时监测。在建模过程中,齿形的生成需要严格按照展成法原理构建,保证齿面的渐开线与螺旋线精度,装配干涉检查需要重点验证锥齿啮合侧隙、花键配合间隙、轴段与轴承及密封件的配合公差,确保加工装配后能达到设计的传动精度要求。
