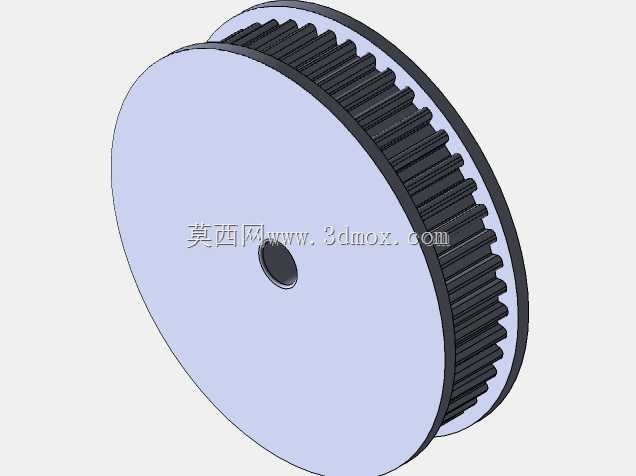

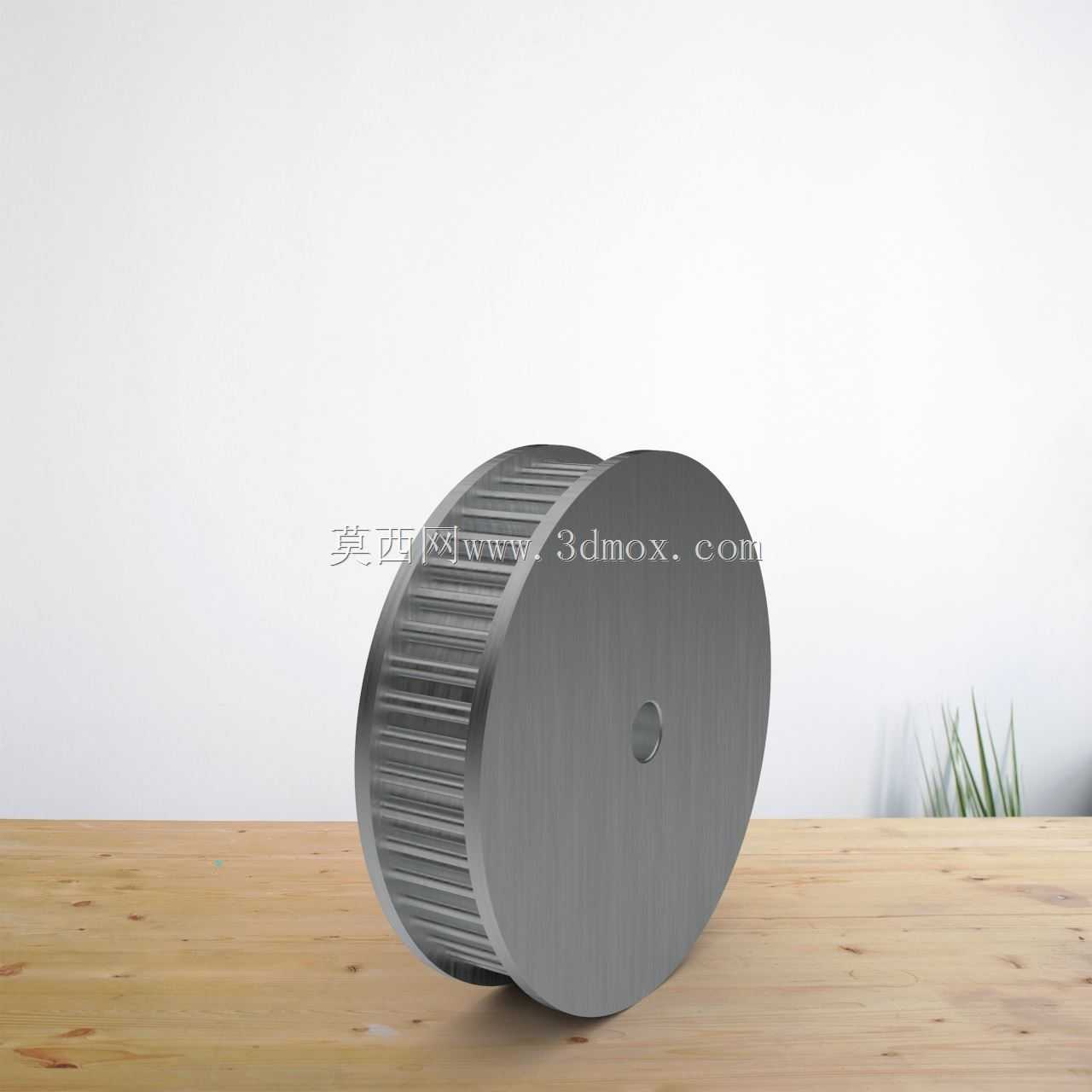

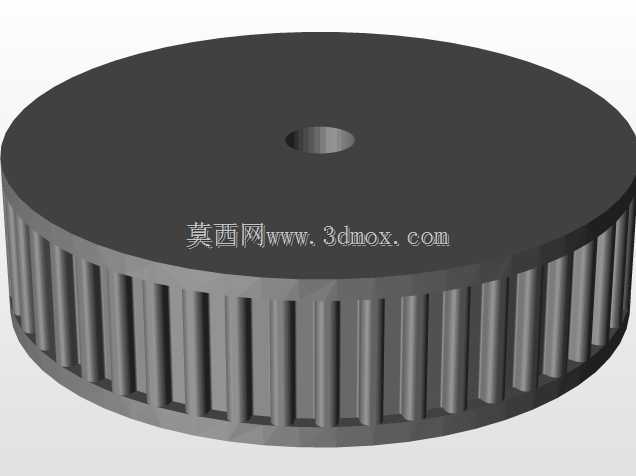

步进电机配套直径30mm同步带轮

　　这款直径30mm的传动轮，是专门适配小规格步进电机做同步传动设计的零件，在桌面级自动化设备、小型3D打印机构、实验室精密送料机构、小型雕刻机进给单元这类对安装空间有严格限制的场景里，应用十分广泛。不同于常规模数齿轮的啮合传动，这款带轮采用周向等距齿槽结构，和同步带配合时不会出现打滑丢步的问题，刚好匹配步进电机开环控制下的精准传动需求，能保证动力输出端的转角和输入脉冲严格对应，避免传动间隙带来的定位误差。

　　从设计逻辑上看，这款带轮的外径严格控制在30mm，是为了适配紧凑安装空间下的传动比需求——在小型设备的传动链路里，30mm外径的带轮和10-15mm直径的电机轴端带轮配合，能实现2:1到3:1的减速增扭效果，刚好弥补小规格步进电机低速扭矩不足的短板，不需要额外加装行星减速器就能满足轻载传动的扭矩需求，能大幅压缩整套传动机构的轴向与径向安装尺寸。带轮的中心安装孔采用基孔制公差设计，适配常规42系列步进电机的5mm输出轴，孔位公差控制在H7级别，装配时不需要额外修配就能和电机轴实现过渡配合，侧面预留的紧定螺钉孔位，能直接顶住电机轴的铣扁位，保证高速运转时带轮不会出现径向窜动或者周向打滑。

　　带轮的轮体采用单挡边结构，挡边高度略高于带齿顶面，能避免同步带在运转过程中出现跑偏脱带的问题，尤其是在频繁正反转的步进传动场景里，挡边的限位作用能大幅降低同步带的磨损速率，延长整套传动组件的维护周期。轮齿的齿形采用圆弧齿设计，相比梯形齿，圆弧齿和同步带的齿面接触面积更大，传动时的应力分布更均匀，在高速往复运动时不会出现齿根应力集中导致的带齿断裂问题，同时能降低传动过程中的啮合噪音，适合桌面级设备对低噪音的使用要求。

　　从安装边界来看，这款带轮的轴向总宽度控制在16mm以内，其中齿面宽度为10mm，刚好适配宽度10mm的标准同步带，安装时不需要对带轮位置做过多调整，只要保证带轮齿面和同步带中心面对齐，就能实现平稳传动。带轮的背面采用平面设计，没有多余的凸台结构，安装时可以紧贴电机端盖布置，不需要额外预留避让空间，进一步压缩电机输出端的轴向尺寸，对于安装空间局促的小型设备来说，这种紧凑的结构设计能有效降低整体设备的体积。

　　在实际选型应用中，这款带轮适合传递0.5N·m以内的扭矩，刚好覆盖42系列步进电机在300rpm转速下的额定扭矩输出范围，常见的应用场景包括小型传送带的驱动轮、点胶机的Z轴升降传动、桌面型贴片机的喂料机构传动、小型机械臂的关节传动等。设计时特意将轮体的动平衡等级控制在G2.5级别，即使在1000rpm的最高转速下运转，也不会出现明显的振动，不会影响步进电机的定位精度。轮体的齿槽深度经过反复优化，既保证同步带齿能完全嵌入槽内实现无间隙传动，又不会因为齿槽过深导致同步带齿出现过度弯折疲劳，正常工况下同步带的使用寿命能达到2000小时以上。

　　不同于普通的切削加工齿轮，这款带轮的结构设计更适合批量加工，轮体的所有回转面都可以通过一次车削加工成型，齿形部分可以通过滚齿工艺一次加工完成，不需要多工序装夹，能有效控制加工精度和加工成本，零件的形位公差能得到很好的保证，同批次零件的互换性强，设备维护时可以直接替换不需要额外调整。在做三维建模时，这款带轮的所有尺寸都严格按照机械设计手册的同步带轮标准来设定，齿距、齿高、齿槽圆角、挡边圆角都符合通用标准，导入装配体后可以直接和标准同步带、标准步进电机完成装配配合，不需要额外做尺寸修正，能大幅缩短结构设计阶段的建模周期，方便工程师快速完成整套传动机构的方案布局。
