带工装定位结构的涡轮叶轮组件

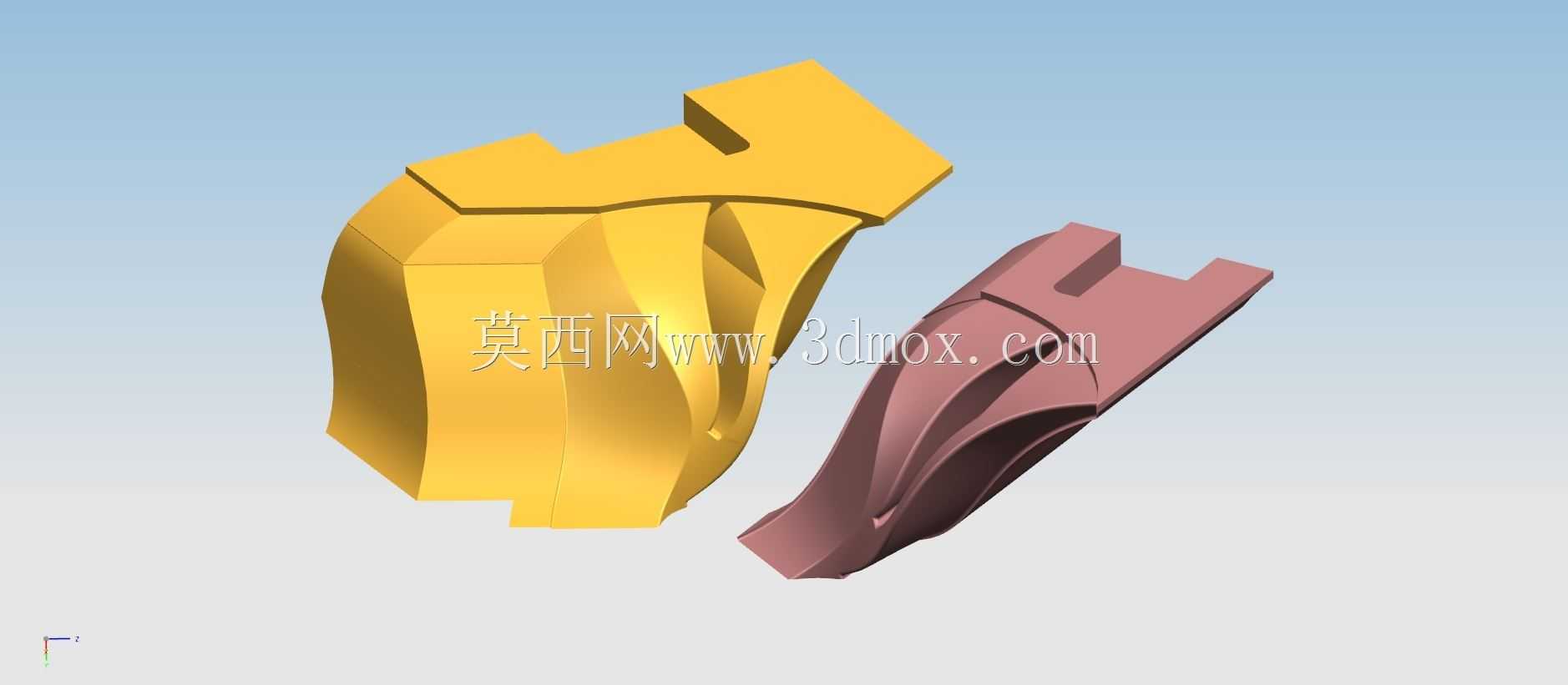

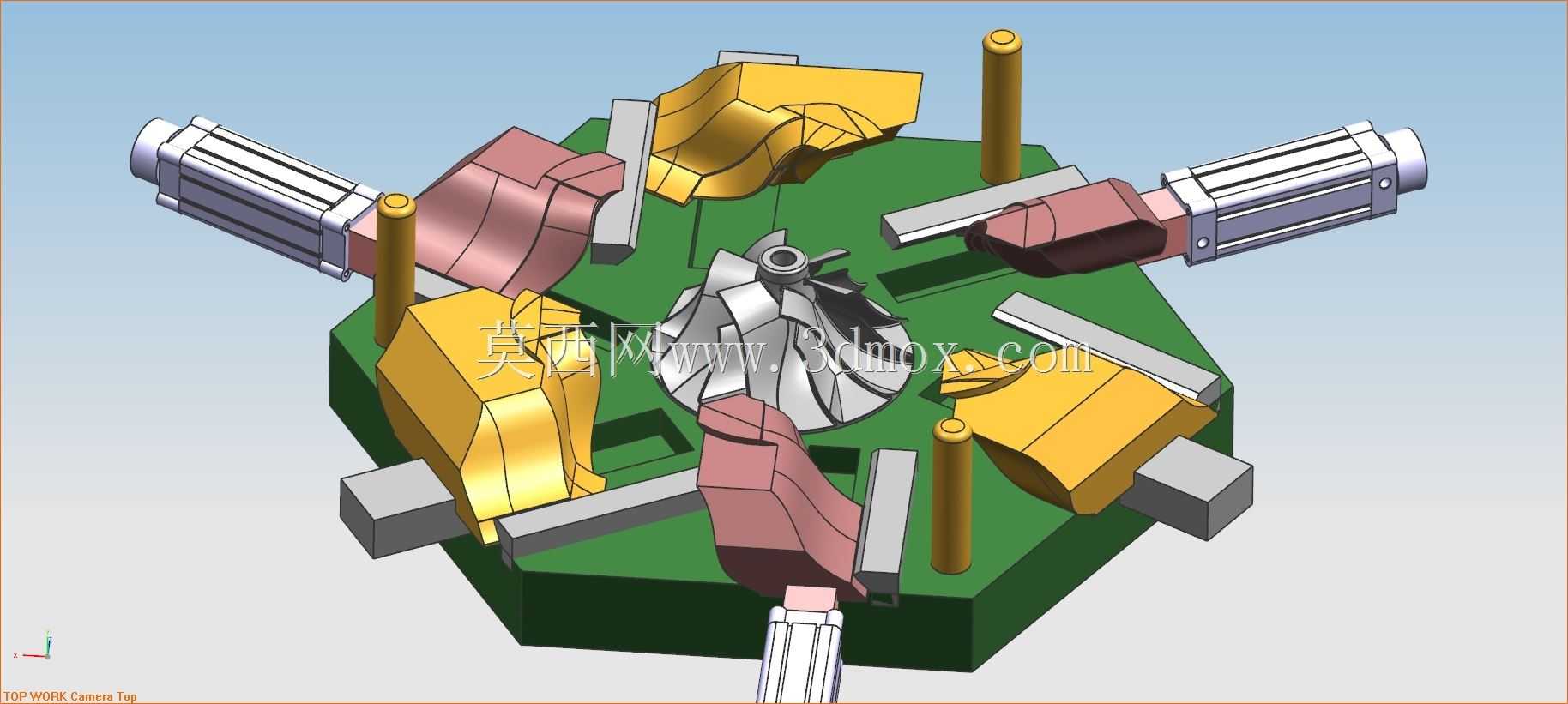

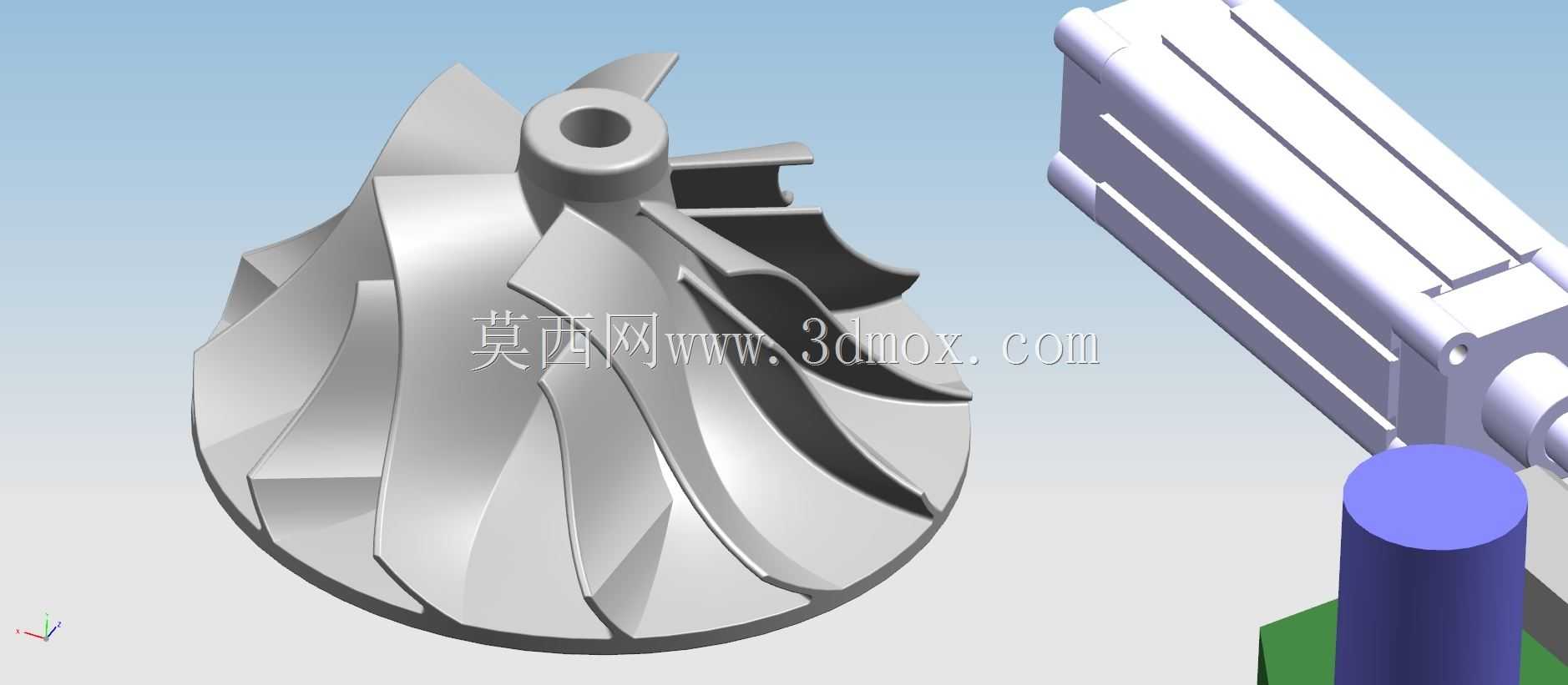

　　这套涡轮叶轮组件的三维结构，核心围绕小尺寸空气动力部件的加工定位与气动性能匹配展开，在微型涡扇动力、小型通风设备的叶轮试制场景中，这类带配套定位工装的结构能大幅降低单件加工的装夹找正时间。从结构细节来看，叶轮本体采用扭曲叶片构型，叶片型线沿径向逐步扭转，兼顾进气端的气流导入效率与出气端的动能转化能力，叶片根部与轮毂采用圆弧过渡连接，避免应力集中导致的高速运转疲劳断裂，轮毂中心预留标准轴孔与键槽位，可直接匹配常用的微型电机输出轴规格，无需额外做轴径适配加工。配套的六边形工装底座是这套结构的实用亮点，底座上分布的定位销与支撑柱，刚好对应叶轮加工时的装夹基准面，装夹时不需要反复打表找正叶轮的径向跳动，只要将叶轮毛坯放置在定位销限定的位置，

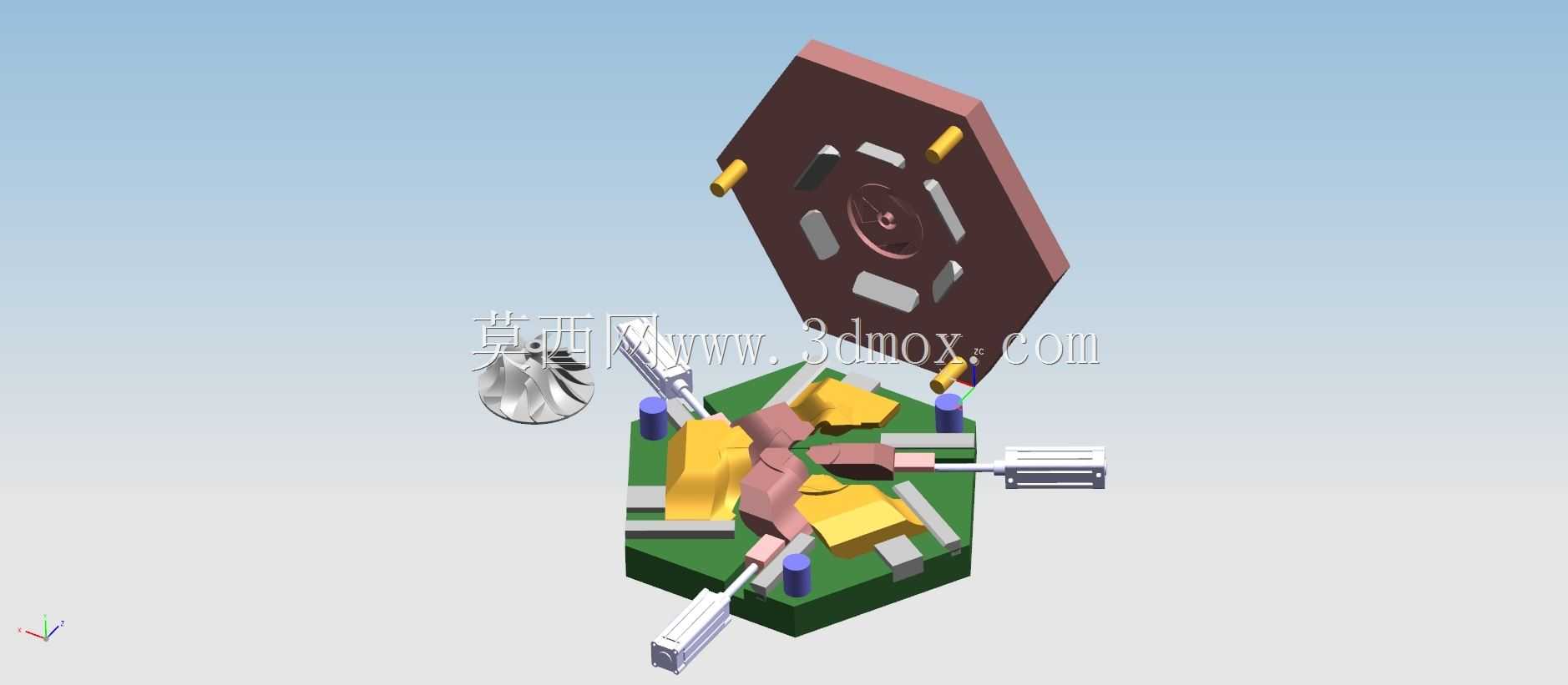

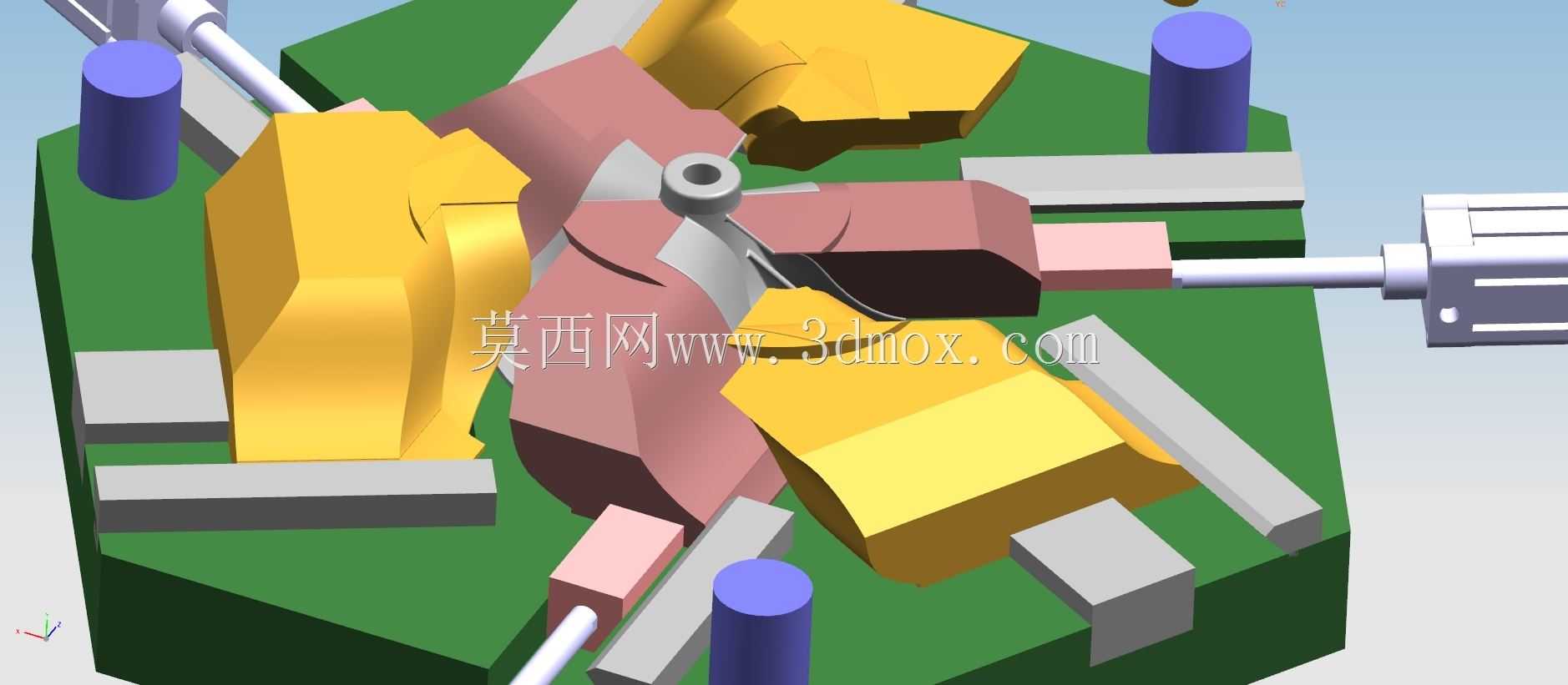

　　就能保证加工后叶片的周向分度误差控制在0.02mm以内，底座边缘的快夹安装位，可直接固定在通用铣床或者精雕机的工作台上，适配常规的T型槽安装间距，不需要额外制作转接板。上方的六边形盖板是加工时的压紧结构，盖板上的镂空槽刚好避开叶片的加工区域，压紧时不会触碰已经加工成型的叶片型面，盖板上的黄色定位柱与底座的定位孔一一对应，压紧力均匀分布在轮毂的上端面，不会因为局部压紧力过大导致轮毂变形。从安装边界来看，叶轮本体的最大外径适配6s级微型动力舱的安装空间，整体轴向尺寸控制在紧凑范围内，装入设备后不会与周边的进气道、电机端盖产生干涉，叶片顶端与外壳的预留间隙符合小尺寸涡轮的设计规范，既不会因为间隙过大导致气流泄漏降低效率，

　　也不会因为间隙过小在高速运转时出现擦碰。在实际应用中，这类结构既可以直接用于微型涡扇发动机的核心转动部件试制，也可以调整叶片角度后作为高转速通风风扇的叶轮使用，工装部分的结构可以单独拆分出来，作为同规格叶轮批量加工的通用夹具使用，不需要为每一批次的叶轮重新设计装夹结构。设计过程中优先考虑了加工工艺性，所有棱角位置都预留了加工退刀槽，叶片型面的曲率变化平缓，适合采用三轴加工中心一次成型，不需要多轴联动的复杂工序，能有效降低单件的加工成本，工装的所有零件都采用常用的标准件组合，定位销、快夹都是市面通用规格，后期维护更换不需要单独定制非标零件。气流通道的设计上，叶轮叶片的进出口角度经过匹配计算，在每分钟上万转的转速区间内，

　　气流不会在叶片表面产生明显的分离涡，能保证稳定的输出功率，同时运转噪音控制在合理范围内，适合对噪音有要求的小型通风或者动力场景。轮毂部分做了轻量化的镂空设计，在保证结构强度的前提下降低了整体转动惯量，电机启动时的响应速度更快，也减少了高速运转时的动平衡校正难度，只要对叶片做简单的去重处理，就能达到G2.5级的动平衡精度要求，满足高转速运转的稳定性需求。
