双槽皮带轮传动组件结构设计

　　带传动结构是工业传动场景里应用范围极广的动力传递形式，这套双槽皮带轮传动组件，适配多数中小功率的动力传递工况，从普通轻工输送线、小型机床主轴进给，到农用机具的动力输出端、家电类产品的动力传递模块都能见到同类结构的身影。区别于齿轮传动的刚性啮合，带传动本身自带缓冲吸振的特性，运行过程中能抵消一部分动力端输出的脉动冲击，降低传动链路里的振动传导，保护后端负载端的精密部件不受冲击损伤，同时当负载端出现过载卡滞时，皮带会在轮槽内发生打滑，避免动力端电机堵转烧毁，相当于给整套传动链路加了一层过载保护。

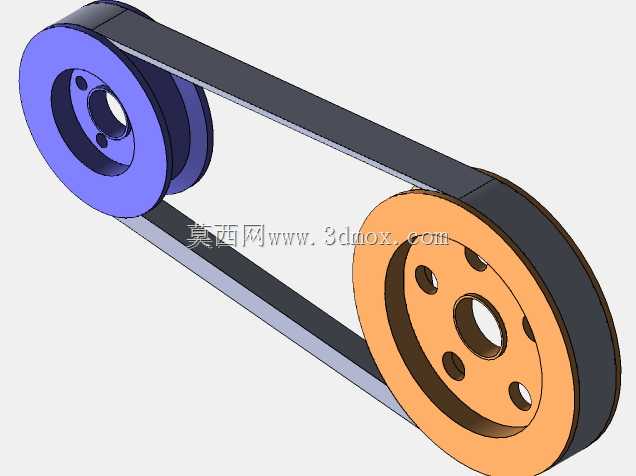

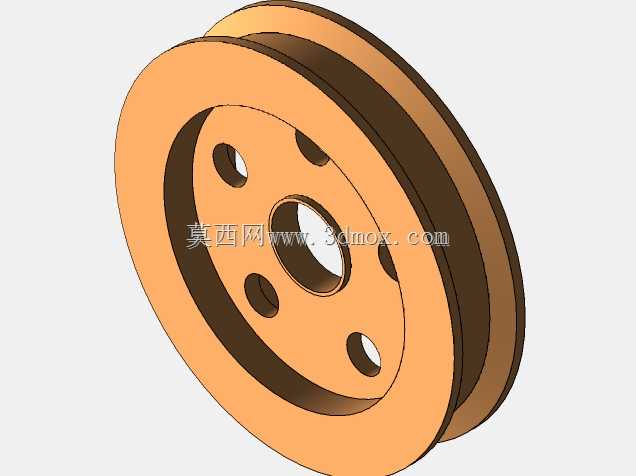

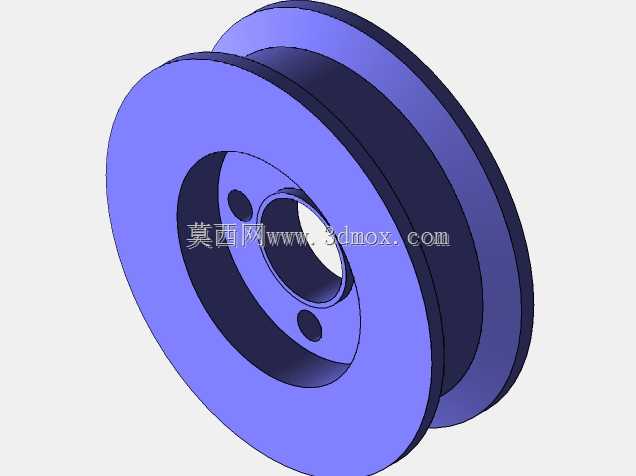

　　这套模型里的两个带轮分别对应主动轮与从动轮结构，紫色轮体为小直径主动轮，一般直接对接电机输出轴，橙色轮体为大直径从动轮，对接负载端输入轴，通过大小轮的直径差实现减速增扭的传动效果，传动比可以根据实际负载的转速、扭矩需求调整两轮的节圆直径配比，不需要额外增加减速箱结构就能实现固定速比的动力传递，整体结构的装配复杂度远低于齿轮传动链，日常维护只需要定期检查皮带张紧度、更换磨损皮带即可，不需要做精密的啮合间隙调整，对安装基座的加工精度容忍度更高。

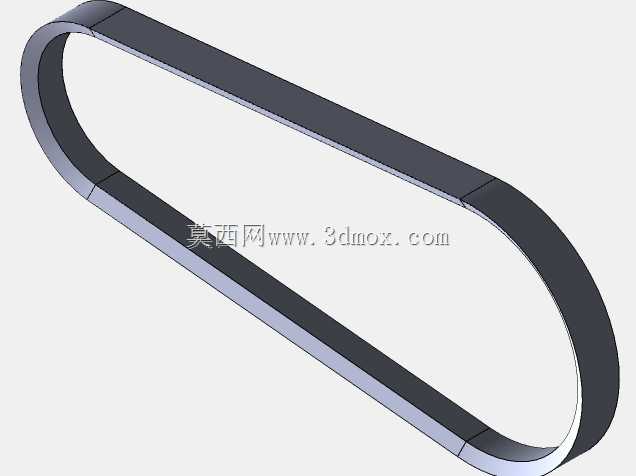

　　设计这套带轮结构的时候，首先要匹配所选三角带或者平皮带的型号规格，轮槽的角度、深度、槽边圆角都要和皮带的截面参数完全对应，避免皮带嵌入过深出现底部摩擦，或者嵌入过浅导致传动接触面积不足、打滑丢转。轮体本身的结构做了减重孔设计，在保证轮体辐板强度满足额定扭矩传递要求的前提下，在辐板位置均匀开设多个圆形减重孔，既降低了轮体自身的转动惯量，减少动力启动瞬间的惯性负载，也能给轮体运转过程中提供一定的散热空间，避免长时间高速运转时皮带与轮槽摩擦积温过高，加速皮带橡胶老化开裂。

　　安装边界方面，主动轮的内孔直径要匹配常用的电机输出轴径，轴孔位置设计有键槽，通过平键实现轮体与轴的周向固定，传递扭矩的同时避免轮轴之间出现相对转动；从动轮的轴孔可以根据负载端的轴径做适配调整，两个带轮的安装中心距要预留出皮带张紧的调节余量，一般中心距的可调范围控制在皮带公称长度的2%-5%，既方便安装时套入皮带，也能在皮带使用一段时间出现拉伸松弛后，调整中心距重新张紧，延长皮带的使用寿命。安装过程中必须保证两个带轮的端面处于同一平面，轮槽的中心对齐，偏差过大会导致皮带在运转过程中出现偏磨、掉带的问题，加剧皮带的侧边磨损，大幅缩短皮带的更换周期。

　　实际应用中，这类带传动结构的运行噪音远低于齿轮传动，不需要密闭的润滑油腔，不会出现油污渗漏的问题，适合用在对清洁度有一定要求的轻工生产、食品输送类场景；同时因为皮带本身是挠性元件，两个安装轴之间的中心距可以做到较大的跨度，不需要像齿轮传动那样严格控制轴间距，适合长距离的动力传递场景。设计建模过程中，轮槽的工作面粗糙度要控制在合理范围，过于粗糙会加速皮带磨损，过于光滑会降低摩擦系数导致传动效率下降，轮体的所有锐边都要做倒钝处理，避免安装过程中割伤皮带或者划伤操作人员，辐板与轮缘、轮毂的过渡位置要做圆角过渡，减少应力集中，避免高速运转过程中轮体出现应力开裂的问题。
