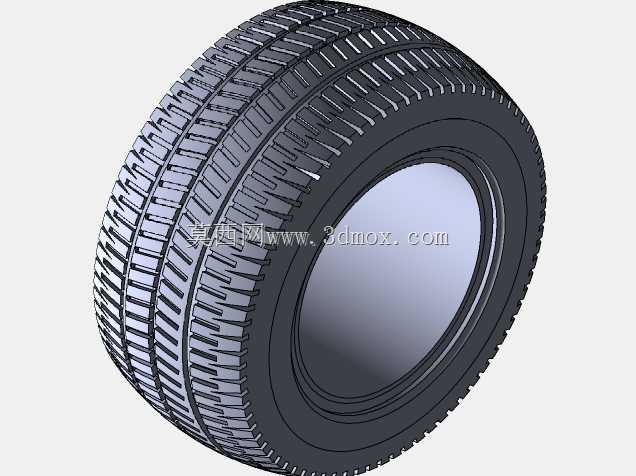

乘用车标准公路轮胎三维结构设计

　　日常做整车底盘行走系统匹配时，轮胎是最先需要敲定边界的部件之一，很多刚入行的结构工程师容易把轮胎当成标准外购件直接调用，忽略了不同胎面花纹、断面宽度、安装孔径带来的整车性能差异，这个模型还原的是常规家用乘用车配套的四季公路轮胎结构，刚好可以用来做前期底盘布置的干涉校验、轮拱空间匹配工作。先从实际安装边界说起，这类轮胎的中心安装孔需要匹配对应轮毂的定位止口，轮辋配合位置的胎圈直径是严格匹配标准轮辋规格的，建模时特意保留了胎圈位置的加厚橡胶层与内部钢丝圈的占位结构，避免做装配仿真时出现胎圈与轮辋配合面错位的问题，胎侧的厚度按照常规乘用胎的设计值做了等比例还原，做轮拱跳动间隙校核时，可以直接按照满载、极限转向、

　　悬架最大压缩行程几个工况去做碰撞检查，不会因为胎侧厚度建模失真导致间隙计算值偏大，实车装配后出现轮胎蹭轮拱内衬的问题。再看胎面的花纹设计，这个模型做的是对称式四季公路花纹，四条纵向主排水槽的深度、宽度都按照常规量产胎的参数做了还原，横向的花纹块切角、钢片槽结构也做了细化，做整车NVH仿真时，可以直接提取胎面花纹块的刚度参数，模拟不同路面下的花纹块接地变形，不用再单独简化胎面结构；横向花纹的节距排布做了错位处理，这也是量产胎常用的降噪设计，避免节距一致导致行驶中出现固定频率的共振噪声。很多人做轮胎建模时容易忽略胎体内部的结构层级，这个模型虽然是外观结构模型，但在断面位置预留了帘布层、带束层的结构占位，后续如果需要做轮胎接地压力仿真、

　　爆胎工况模拟，可以直接在这个模型基础上赋予不同层级的材料参数，不用重新重构胎体曲面。从实际应用场景来说，这个模型除了用于整车总布置阶段的空间校核，还可以用于教学演示场景，给刚接触汽车结构的新人讲解轮胎的接地原理、不同花纹的适用场景时，直接剖切模型就能展示胎面、胎侧、胎圈的不同结构分工，比平面示意图直观很多。做轮边部件匹配时，比如刹车卡钳、轮速传感器、挡泥板这些部件的安装位置，都需要参考轮胎的最大外廓尺寸，这个模型的胎面最大外径、断面宽度都按照常规16寸配套家用胎的尺寸做了等比例还原，做前期方案阶段的布置时，直接调用就能快速确定轮拱的造型边界、轮距的调整范围，不用等轮胎供应商提供数模就能推进前期的结构设计工作。

　　另外胎侧的曲面过渡做了连续曲率处理，做整车渲染效果图时，胎侧的光影效果不会出现曲面断层，能直接用于方案评审的展示材料，胎面花纹块的倒角也做了还原，不会出现锐边导致渲染效果失真。需要注意的是，这类公路胎的花纹块刚度是偏硬的，匹配非铺装路面时需要更换对应的越野胎花纹模型，这个模型的花纹沟槽深度是按照常规公路胎的磨损极限做的初始值，做轮胎磨损后的间隙校核时，可以适当减小胎面厚度来模拟磨损后的状态，校验极限磨损状态下轮拱的间隙是否满足设计要求。
