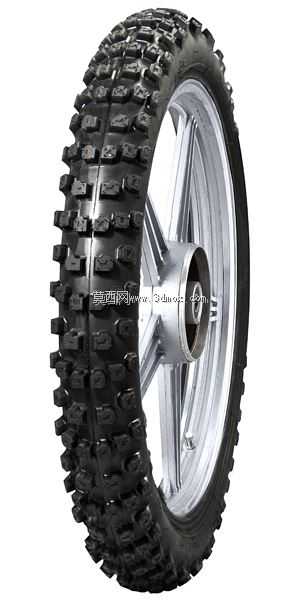

做非道路两轮车辆行走系统设计时,轮胎的花纹排布、胎体刚度匹配一直是容易被新手忽略的细节,很多人做整车装配时随便找个通用轮胎模型凑数,最后做动力学仿真或者实车装配验证时才发现接地特性、安装间隙全不对。这款交叉排布花纹的摩托车轮胎,主要面向非铺装路面骑行场景,不管是林道穿越、轻度越野还是城郊非硬化路面通勤,都能通过胎面的交错块结构提供足够的抓附力。
从实际使用场景来看,普通顺纹公路胎在泥土、碎石路面很容易因为花纹沟槽被泥料填塞失去抓地力,而这款胎的花纹块采用交错错位排布,相邻花纹块之间的沟槽走向互相交叉,滚动过程中能通过胎体的微小形变自动挤出沟槽内的积泥、碎石,持续保持胎面与路面的有效接触。胎面的花纹块高度比普通公路胎高出3mm左右,块体边缘做了小角度倒角,既可以在硬路面接触时避免花纹块边缘过快磨损,也能在软质路面切入土层时提供足够的侧向咬合力,过弯时不容易出现侧滑。

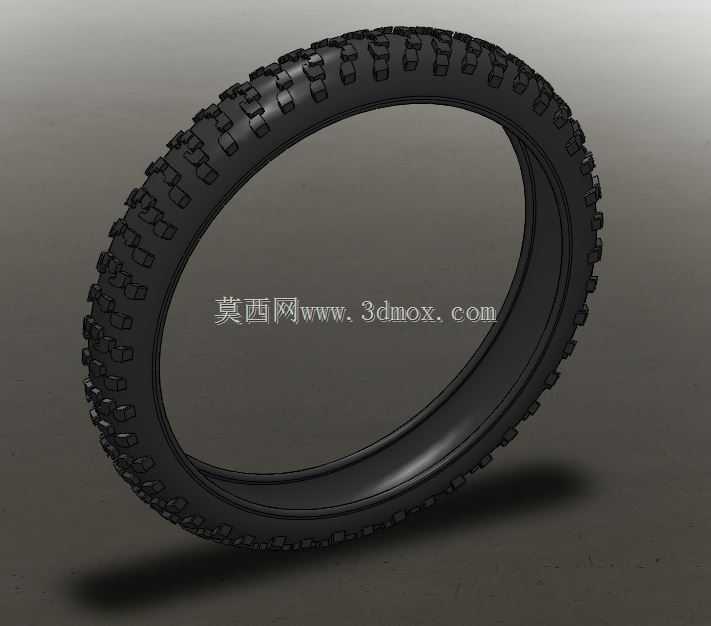

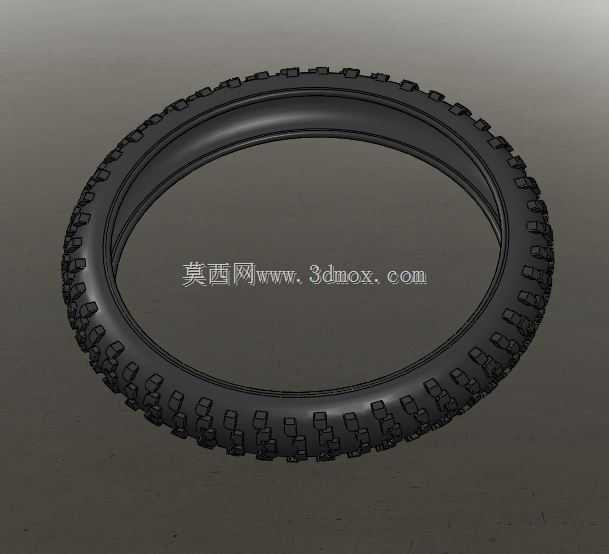

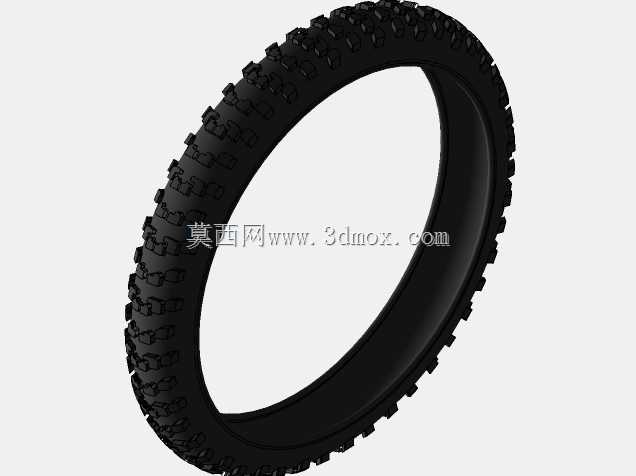

设计这款胎的三维结构时,首先要匹配常规中小排量越野摩托车的轮辋安装尺寸,胎圈位置的直径公差控制在±0.8mm范围内,保证充气后能和轮辋紧密贴合,不会在大扭矩输出或者急刹时出现胎圈滑脱的问题。胎体的断面宽高比设置为80%,既保留了足够的胎侧缓冲空间,应对路面颠簸时能通过胎侧形变吸收部分冲击,也不会因为胎侧过软导致高速行驶时出现胎体扭动、指向不准的问题。胎面的花纹块不是均匀等距排布的,而是按照错位交叉的逻辑排列,相邻周向的花纹块错开半个块体宽度,这样滚动时不会出现周期性的花纹击打路面的共振噪音,也能让接地压力分布更均匀,避免局部花纹块过早磨损。
很多人做轮胎建模时只会做外观曲面,忽略了安装边界的细节,这款模型的胎圈位置预留了标准的轮辋卡槽结构,装配时可以直接和对应尺寸的辐条轮、压铸轮辋做配合约束,不需要额外调整配合面。胎侧的厚度从胎圈位置到胎面位置做渐变过渡,胎圈位置因为要和轮辋硬接触、承受安装时的撬装力,厚度设置为8mm,内置的钢丝圈限位结构也在模型里做了简化的结构示意,做有限元分析时可以直接赋予对应材料属性,不用重新拆分结构。胎面的花纹块根部做了R2的圆角过渡,避免应力集中导致橡胶块在频繁冲击下出现根部开裂的问题,这也是很多越野轮胎实际使用中最容易出现的失效点,建模时如果把根部做成直角,后续做疲劳仿真时结果会和实际情况偏差很大。
从安装边界来看,这款轮胎充气后的最大外径比同尺寸公路胎大12mm,做整车总布置时要预留足够的前挡泥板、后平叉间隙,特别是前轮换装时要确认最大转向角度下胎面不会和前减震、挡泥板支架发生干涉。轮胎的额定充气压力对应220kPa,在这个压力下胎面的接地印痕为近似椭圆形,纵向长度比横向宽度大30%左右,刚好匹配越野骑行时制动、加速的受力方向,不管是急加速时的后轮驱动力传递,还是前刹时的前轮制动力分配,都能通过足够的接地面积把力传递到路面,不会因为接地面积过小出现打滑。另外交叉花纹的排布也让轮胎的侧向刚度在各个方向保持一致,不会出现普通斜向花纹胎正反安装抓地力差异大的问题,装配时不需要特意区分滚动方向,对售后维修、日常更换都更友好。
做整车三维装配时,这款轮胎模型可以直接导入到装配环境中,胎面的花纹细节足够支撑渲染、运动仿真的需求,同时模型的曲面做了优化处理,不会因为细碎面过多导致装配文件卡顿。如果需要做轮胎的抓地力仿真、接地压力分析,也可以基于这个模型的基础曲面调整胎面橡胶硬度、胎体帘线参数,不需要从零开始构建胎体的基础曲面,能节省不少前期建模的时间。
