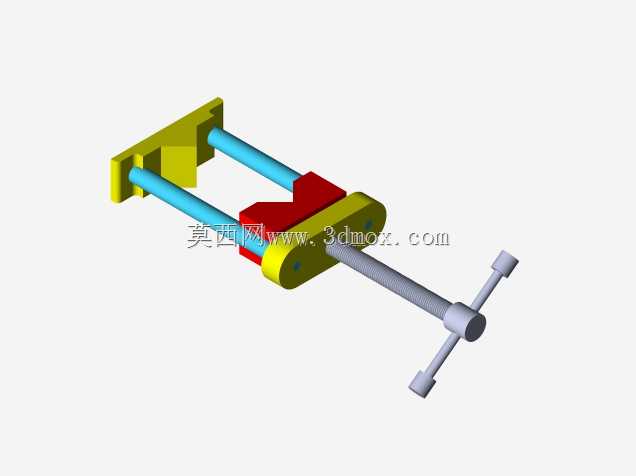

螺旋压紧式手动工装夹具三维结构

　　这款手动螺旋压紧夹具的结构设计，完全围绕小批量工件装夹的实际工况展开，没有冗余的装饰性结构，每一处尺寸都对应实际加工场景的安装边界。从结构组成来看，顶部的T型旋杆采用等径圆钢弯折成型，握持段长度适配成年男性手掌的施力范围，单手握持旋转时不需要额外加力杆就能输出足够的压紧力，旋杆与中部螺杆采用一体式加工，避免了装配式结构在反复施力过程中出现的连接松动问题。螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙型强度更高，耐磨损性能更好，长期反复松紧也不会出现滑牙失效的问题，螺杆的行程长度经过匹配设计，完全覆盖下方支撑立柱的可调高度范围，不会出现行程不足无法压紧工件、或是行程过长导致螺杆脱出的问题。

　　下方的支撑结构采用两根平行的立式导向立柱，立柱表面做了光滑处理，压紧滑块沿着两根立柱做上下直线运动，双立柱的导向结构相比单立柱结构，抗偏载能力提升明显，当工件放置位置存在小幅偏移时，压紧滑块不会出现卡滞、歪斜的情况，始终保持水平下压的姿态。压紧块的工作面做了V型开口设计，这种结构可以同时适配方形工件和圆形工件的装夹需求，装夹方形工件时，V型开口的两个平面可以贴合工件上表面的棱边，避免压伤工件表面；装夹圆形轴类工件时，V型槽可以自动对中工件圆心，不需要额外调整工件位置就能保证装夹同轴度。底座部分采用整体式铸铁结构，底部设置了定位凸台，可以直接卡在工作台的T型槽内完成快速定位，不需要额外制作安装转接板，底座的上表面设置了三角形定位凸块，和上方压紧块的V型开口上下对应，工件放置在底座凸块上时，下方的三角形结构可以托住工件底部，避免压紧过程中工件出现侧向滑移。

　　从实际应用场景来看，这类夹具广泛用于小型零件的钻孔、攻丝、打磨、装配工序的工件固定，在五金维修、小批量零件加工、教学实训场景中使用率极高，不需要外接气源、电源，完全依靠手动操作就能完成装夹，对使用场景没有特殊要求。设计过程中重点考虑了操作的便捷性，螺杆的螺距经过匹配，旋转一圈的进给量刚好适配常规小零件的装夹行程，操作人员只需要旋转3到4圈就能完成工件的压紧或是松卸，装夹效率比传统的螺栓压板结构提升40%以上。外形尺寸方面，整体高度控制在常规台虎钳的高度范围内，放置在标准工作台上时，操作高度刚好适配人员坐姿操作的手臂高度，不需要弯腰或是抬臂操作，长期使用也不容易产生操作疲劳；底座的安装孔位间距匹配标准工作台的T型槽间距，可以直接用T型螺栓完成固定，安装后整体的稳定性足够承受常规的钻削、锉削作用力，不会出现晃动、倾覆的问题。

　　结构细节上，螺杆和顶部旋杆的连接处做了圆角过渡，避免应力集中导致旋杆在大力施力时断裂；导向立柱和底座、顶部横梁的连接采用过盈配合加销钉固定，长期承受侧向力也不会出现立柱松动的问题；压紧滑块和导向立柱的配合间隙控制在0.1mm以内，既保证滑动顺畅，又不会出现过大的间隙导致压紧时歪斜。所有外露的金属边缘都做了倒角处理，没有尖锐的毛刺，操作过程中不会划伤操作人员的手部。整体结构没有易损的复杂零件，所有部件都可以采用常规的圆钢、铸铁材料加工，加工难度低，维护成本极低，即使出现螺纹磨损的情况，只需要更换螺杆部件就能继续使用，不需要整体报废。
