飞机地面牵引杆式拖运装置结构设计

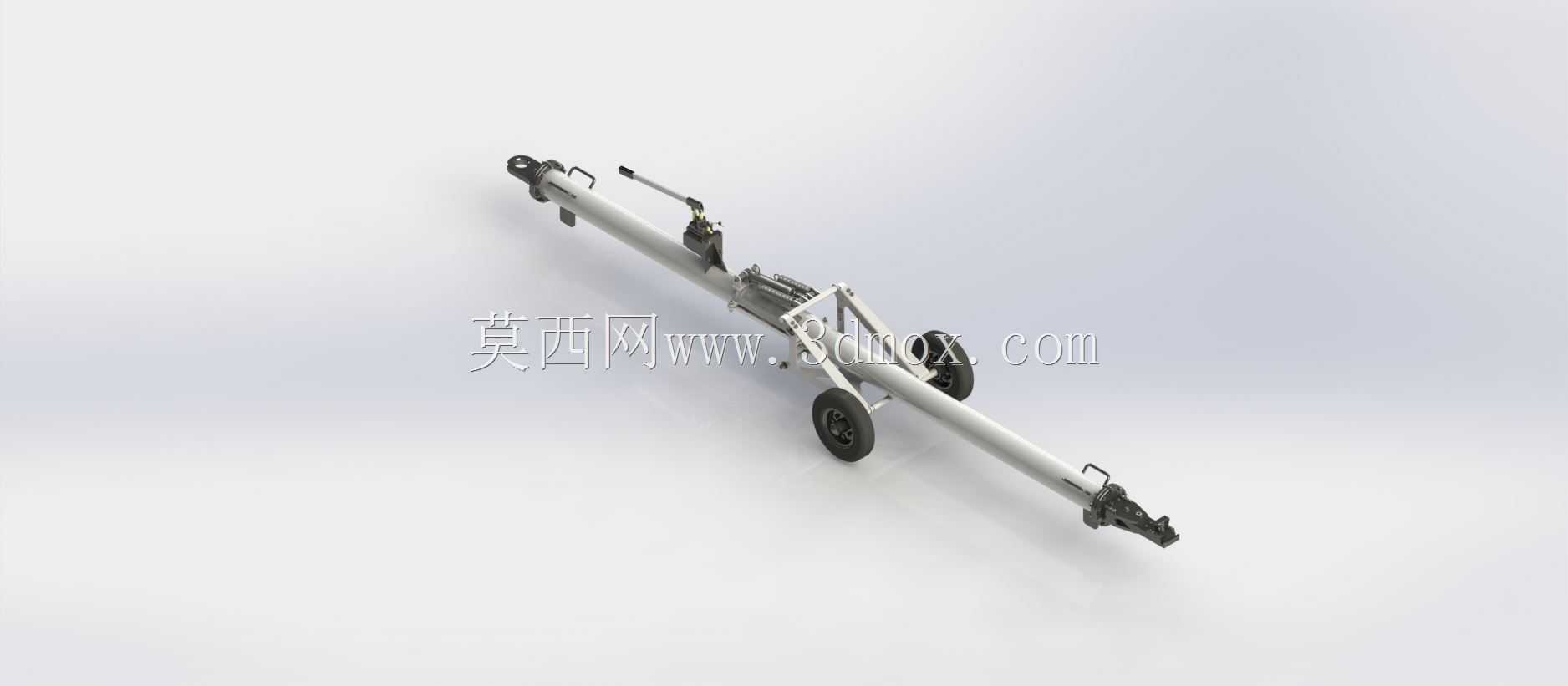

　　在民用机场、通航运营基地的地面保障作业场景中，这类长杆式拖运装置是连接地面牵引动力与飞机前起落架的核心传力部件，主要承担飞机在停机坪、维修机库、滑行道之间的短距离移位拖曳作业，替代飞机自身动力滑行，减少航空燃油消耗与发动机地面磨损，是机场地勤保障体系里不可或缺的专用作业装置。从结构设计逻辑来看，整体采用单主梁长杆式布局，主梁选用高强度合金无缝钢管作为主体承力结构，沿杆身轴线方向传递牵引力与制动力，杆身中部设置的小直径支撑轮为装置提供非作业状态下的地面支撑，降低地勤人员移动装置时的劳动强度，支撑轮支架采用铰接式连接，可在牵引作业时随杆身俯仰角度自适应调整，避免轮组承受额外的冲击载荷。杆身靠近牵引端的位置设置有可调节高度的操作手柄，

　　配套锁止机构用于控制与飞机起落架连接端的锁销动作，操作人员可站在杆身侧方完成对接、锁止、脱开的全流程操作，无需俯身至起落架下方作业，符合地面作业的人机工程要求。连接端的结构设计充分考虑了与飞机前起落架牵引销的匹配性，采用叉形接头配合弹性锁销的结构，对接时可通过导向喇叭口快速对准牵引销位置，锁销插入后自动卡紧锁止，防止牵引过程中意外脱开，同时接头处设置有缓冲橡胶垫，吸收牵引起步、制动时的瞬时冲击载荷，避免刚性冲击传递至飞机起落架结构造成损伤。牵引端的结构适配通用机场牵引车的牵引挂钩尺寸，采用环形吊耳式接口，可快速挂接至不同吨位的机场牵引车上，接口处的磨损衬套采用可拆卸设计，长期使用磨损后可单独更换，降低整体维护成本。

　　从安装边界尺寸来看，杆身总长度经过匹配计算，确保牵引作业时牵引车与飞机前起落架之间保持足够的安全距离，避免牵引车转向时尾部与飞机机体发生刮碰，支撑轮的轮距设置小于杆身直径方向的投影宽度，保证装置在狭窄的机库通道内移动时不会发生侧向剐蹭，杆身的最小离地间隙满足停机坪常见坡度、减速带的通行要求，不会在拖行过程中剐蹭地面。设计过程中针对杆身的受力状态做了多工况校核，包括直线牵引最大牵引力工况、转向时的侧向力工况、制动时的纵向冲击工况，主梁的壁厚选择、加强筋的布置位置都经过受力优化，在保证整体结构强度、刚度满足牵引载荷要求的前提下，尽可能降低装置自身重量，方便地勤人员手动移位操作。杆身表面采用防腐耐磨的表面处理工艺，适应机场户外高湿、

　　高盐雾的作业环境，所有活动铰接点都设置有润滑脂注油嘴，可定期加注润滑脂保证动作灵活，减少铰接部位的磨损卡滞。这类拖运装置的结构设计没有冗余的复杂功能，所有结构特征都围绕地面牵引作业的实际需求展开，从对接操作的便捷性、牵引过程的安全性、长期使用的维护性多个维度做了平衡，既能够满足中小型通航飞机、支线客机的地面拖曳需求，也可通过调整杆身长度、接头尺寸适配不同机型的牵引作业要求，是机场地面保障设备中结构可靠、实用性强的专用作业装置。
