锅入口抛光作业专用设备结构设计

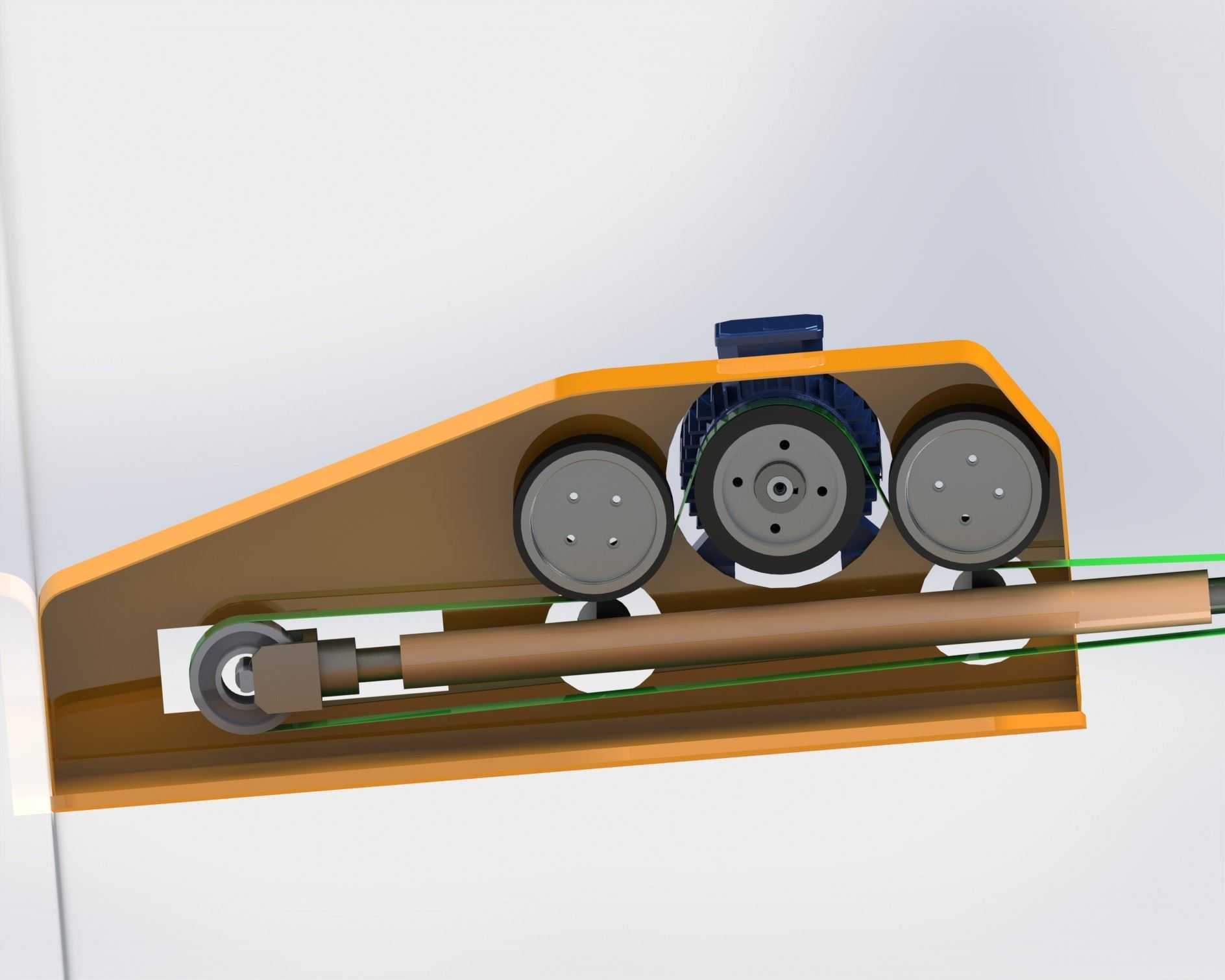

　　在金属炊具量产加工环节，锅体入口边缘的抛光工序长期存在加工一致性差、人工操作劳动强度大的痛点，这套针对锅入口加工设计的抛光设备，正是围绕该工序的实际加工需求搭建的三维结构方案。从现场安装适配的角度看，整套设备的横向安装边界控制在1.2米范围内，纵向进深不超过0.6米，设备主体安装基面距离地面的预留高度为0.85米，适配现有炊具加工车间的流水线工位排布，不需要对现有生产线的架体做大规模改造，可直接嵌入锅体成型后的表面处理工序段，对接上游冲压成型工位的来料输送节奏。设备核心的执行单元采用三轮张紧的砂带传动结构，三个从动轮呈三角排布，其中顶部轮组连接驱动电机提供砂带运转的动力，两个侧轮负责调整砂带的工作角度与张紧度，

　　下方的接触轮直接对准锅体入口的待加工区域，砂带的走线路径经过多轮调整，避开了设备内部的走线与安装空间，运转过程中不会出现砂带剐蹭机架的问题。针对锅入口的环形加工特征，设备配套了横向进给的气缸推料结构，推料轴的行程设置为220毫米，可适配直径160毫米到320毫米范围内的常规锅型入口加工，推料轴前端设置有自适应的压头结构，可在锅体定位存在微小偏差时自动调整贴合角度，避免刚性接触导致的锅体表面压痕。驱动单元选用常规的三相异步电机，安装位置设置在设备机架的上部空腔内，电机输出轴与主动带轮之间采用键连接固定，电机安装座预留了长条形的调节腰孔，可在后期维护时调整电机位置，实现砂带张紧度的快速调节，不需要拆解整套轮组结构。

　　机架主体采用折弯钢板焊接成型，外侧设置有可拆卸的防护盖板，既可以阻挡抛光过程中产生的金属碎屑飞溅，也能在日常维护时快速拆卸，接触到内部的轮组、传动部件，设备底部预留了四个螺栓安装孔，可直接固定在车间的钢制工作台架上，也可配套独立的机脚实现落地安装。从加工逻辑上看，这套设备的设计没有追求过度复杂的数控功能，而是围绕锅入口抛光的核心需求，将砂带线速度控制在18m/s的合理区间，既保证金属表面的去除效率，也避免砂带过快磨损，轮组的接触面采用橡胶包覆材质，硬度设置为邵氏65度，可在抛光过程中保持合适的接触压力，不会因为硬度过高导致锅体边缘抛磨过量，也不会因为硬度过低出现抛磨不到位的问题。设备的走线全部隐藏在机架的内部空腔中，

　　外部没有裸露的线缆，避免抛光产生的金属碎屑堆积在线缆表面造成绝缘层磨损，气动管路沿着机架内侧的走线槽排布，与运动部件之间预留了足够的安全间隙，长期运行不会出现管路被运动部件剐蹭破损的问题。针对抛光工序的碎屑收集需求，设备机架的下部预留了碎屑收集口的安装位置，可直接对接车间现有集中除尘系统的风管，不需要额外增设独立的除尘装置，降低产线配套的改造成本。整套结构在设计过程中充分考虑了一线操作员工的使用习惯，操作按钮的安装位置设置在设备正面距离地面1.1米的高度，符合站立操作的人机工程学要求，不需要员工弯腰或者抬手操作，设备的调整部位全部设置在易触及的位置，更换不同目数的砂带时，只需要扳动侧面的张紧手柄即可快速松开砂带，单人操作即可在3分钟内完成砂带更换，不需要借助专用的拆装工具。目前这套结构方案已经完成了核心传动、进给单元的干涉校验，所有运动部件在全行程范围内都不存在结构干涉，各部件的安装公差预留符合常规机械加工的精度要求，普通的机加工车间即可完成全部零部件的加工与装配，不需要特殊的加工工艺支持。
