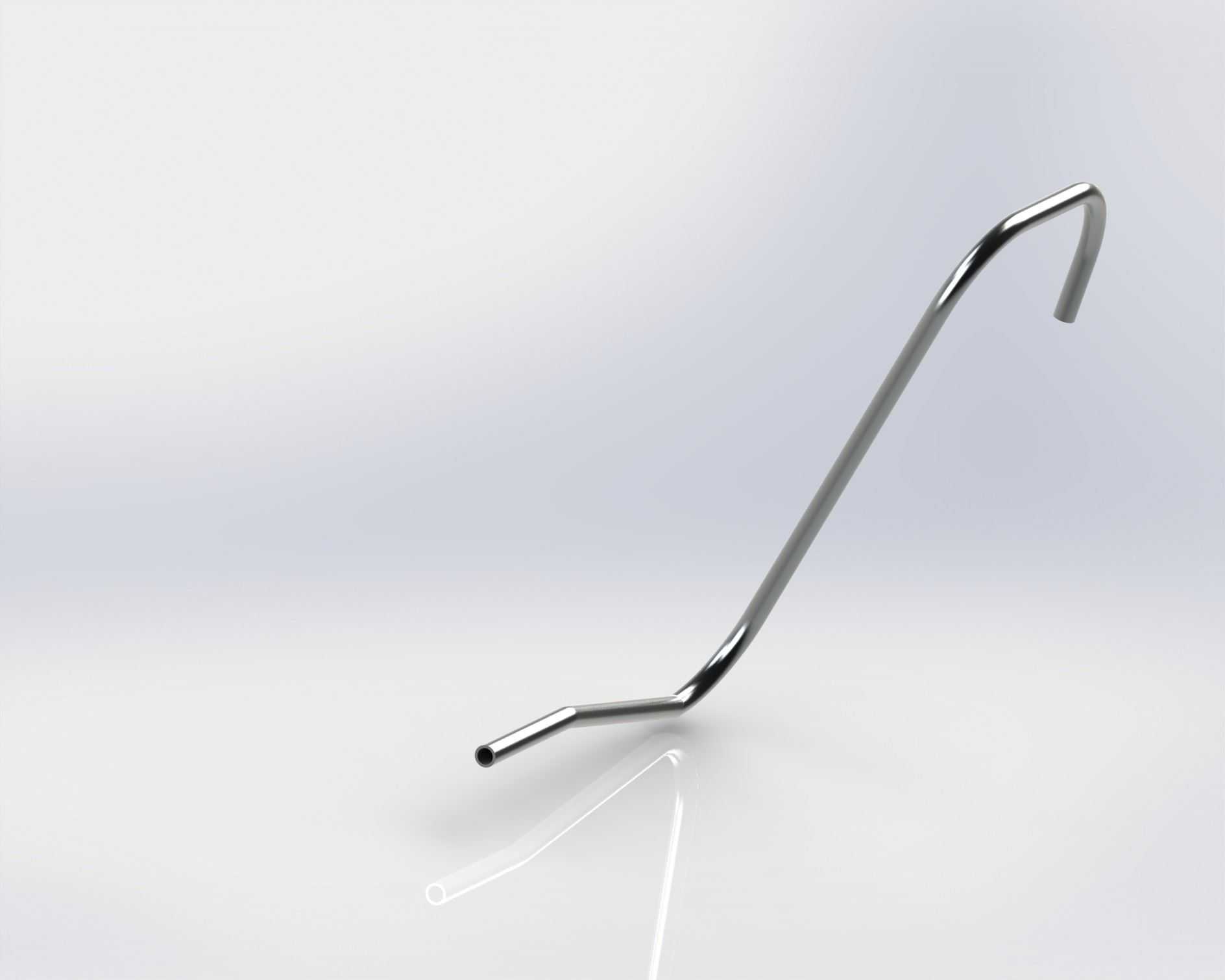

多段弯折成型薄壁铝管管路结构

　　这类多段弯折的薄壁铝管，在小型通讯终端的内置结构里承担着多重作用，既可以作为射频信号传输的屏蔽穿线护套，也能在紧凑的设备腔体里完成冷却介质的导流输送，部分场景下还会作为设备内置天线的支撑骨架，利用铝质材料本身的轻量化与电磁屏蔽特性，适配手持类通讯设备对内部空间利用率、整机重量的严苛要求。从结构设计的角度看，这类弯管的成型难点集中在几个核心维度：首先是弯折段的曲率控制，薄壁铝管的壁厚通常在1mm以内，弯折过程中如果曲率半径过小，很容易出现管壁内侧起皱、外侧拉裂的缺陷，同时还要保证弯折后管路的通径变化率控制在5%以内，避免穿线时卡滞、导流时出现流阻陡增的问题。设计阶段需要先根据设备内部的避让边界确定每一段弯折的拐点坐标，

　　不同于直管类零件，这类空间弯管需要在三维草绘环境下逐段拟合走线路径，每一个弯折点的角度都要匹配周边PCB板、电池仓、结构加强筋的安装间隙，通常管路外壁与周边元器件的安全间隙要保留至少0.8mm，避免设备组装过程中出现硬接触刮伤管壁绝缘层，或是长期使用过程中因设备震动产生摩擦损耗。从安装边界来看，这类铝管的两端通常会做缩口处理，一端可以插入设备主板侧的定位孔位，通过点胶或者卡簧完成固定，另一端则延伸至设备外壳侧的对应接口位置，部分需要走冷却介质的管路还会在端部做翻边处理，配合密封圈实现密封连接，避免介质渗漏影响内部电路安全。设计过程中还要充分考虑铝管的回弹特性，6系铝合金的折弯回弹量通常在3°到5°之间，

　　建模阶段需要提前对弯折角度做补偿修正，确保实际折弯成型后的管路能精准匹配预设的走线路径，不会出现端部对位偏差导致的组装困难。不同于常规的平面弯管，这类空间多段弯折的铝管需要在多个维度上完成角度转折，每一段直管段的长度公差要控制在±0.2mm以内，弯折角度的公差控制在±1°，否则累积误差会导致最终的管路无法顺利装入设备腔体。在实际应用场景中，这类铝管替代了传统的塑料走线槽与橡胶导流管，一方面铝质材料的导热系数远高于塑料，可以辅助带走设备内部高功耗元件产生的热量，另一方面金属材质的抗老化性能更强，在通讯设备长期的使用周期内不会出现材料脆化、开裂的问题，同时薄壁铝管的重量更轻，能有效控制手持通讯设备的整机重量，提升握持使用的舒适度。

　　建模过程中需要重点关注弯折处的管壁过渡，不能出现曲率突变的折角，所有弯折段都要做顺滑的圆弧过渡，既可以降低折弯成型的工艺难度，也能减少管路内部的应力集中点，提升零件的结构强度，避免设备跌落时管路从弯折位置断裂。另外还要考虑管路的固定点位设计，通常在长度超过30mm的直管段中间位置会预留固定卡扣的安装位，通过塑料卡扣将铝管固定在设备的中框结构上，避免设备受冲击时管路出现窜动，碰撞周边的精密元器件。这类弯管的表面通常会做钝化处理，不需要额外做喷涂，既可以控制零件成本，也能避免表面涂层过厚影响装配尺寸，部分有绝缘要求的场景下会在铝管外壁套一层极薄的热缩管，在不影响整体安装尺寸的前提下实现与周边电路的绝缘隔离。
