90度弯型带双法兰连接管道结构

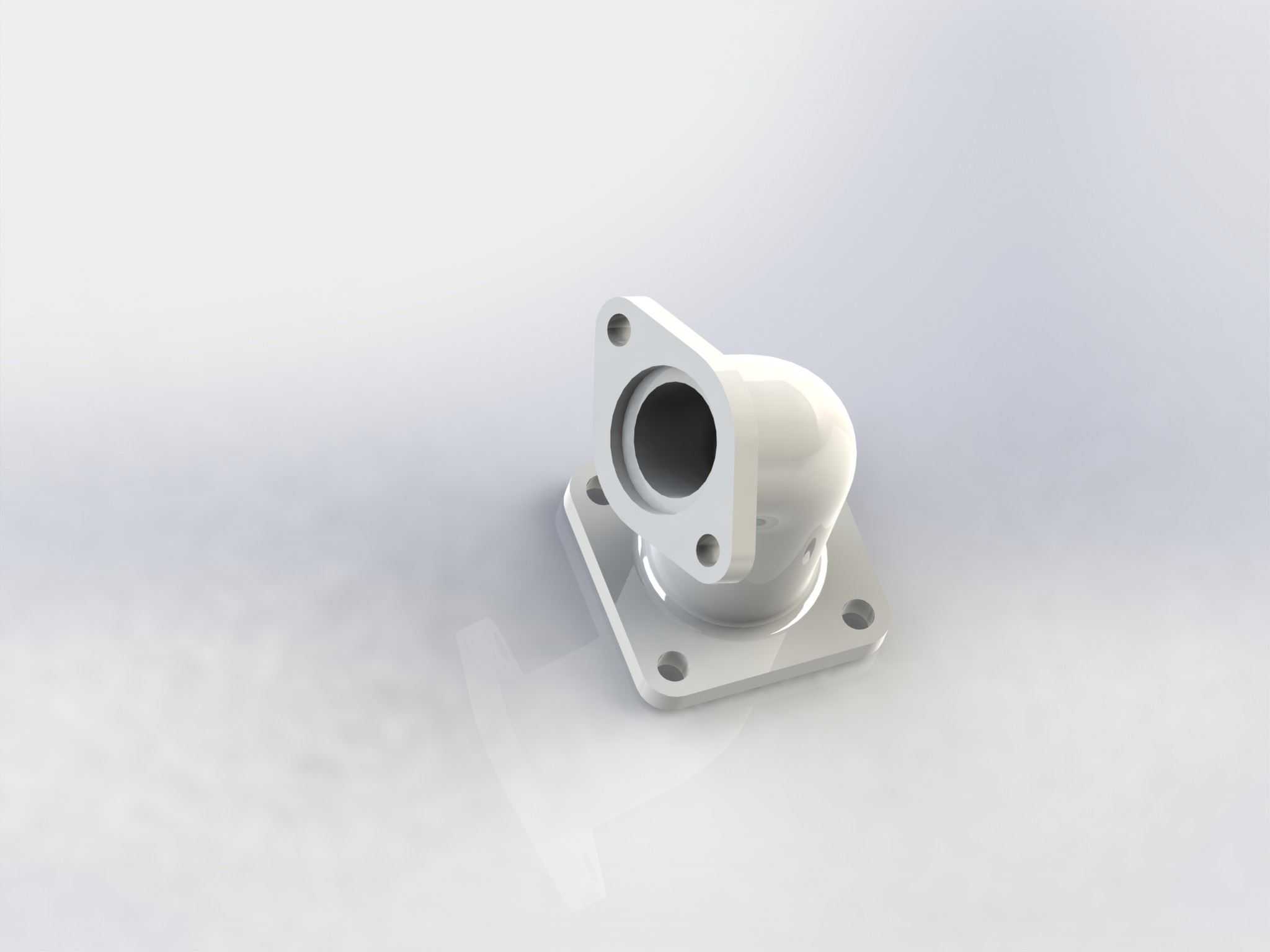

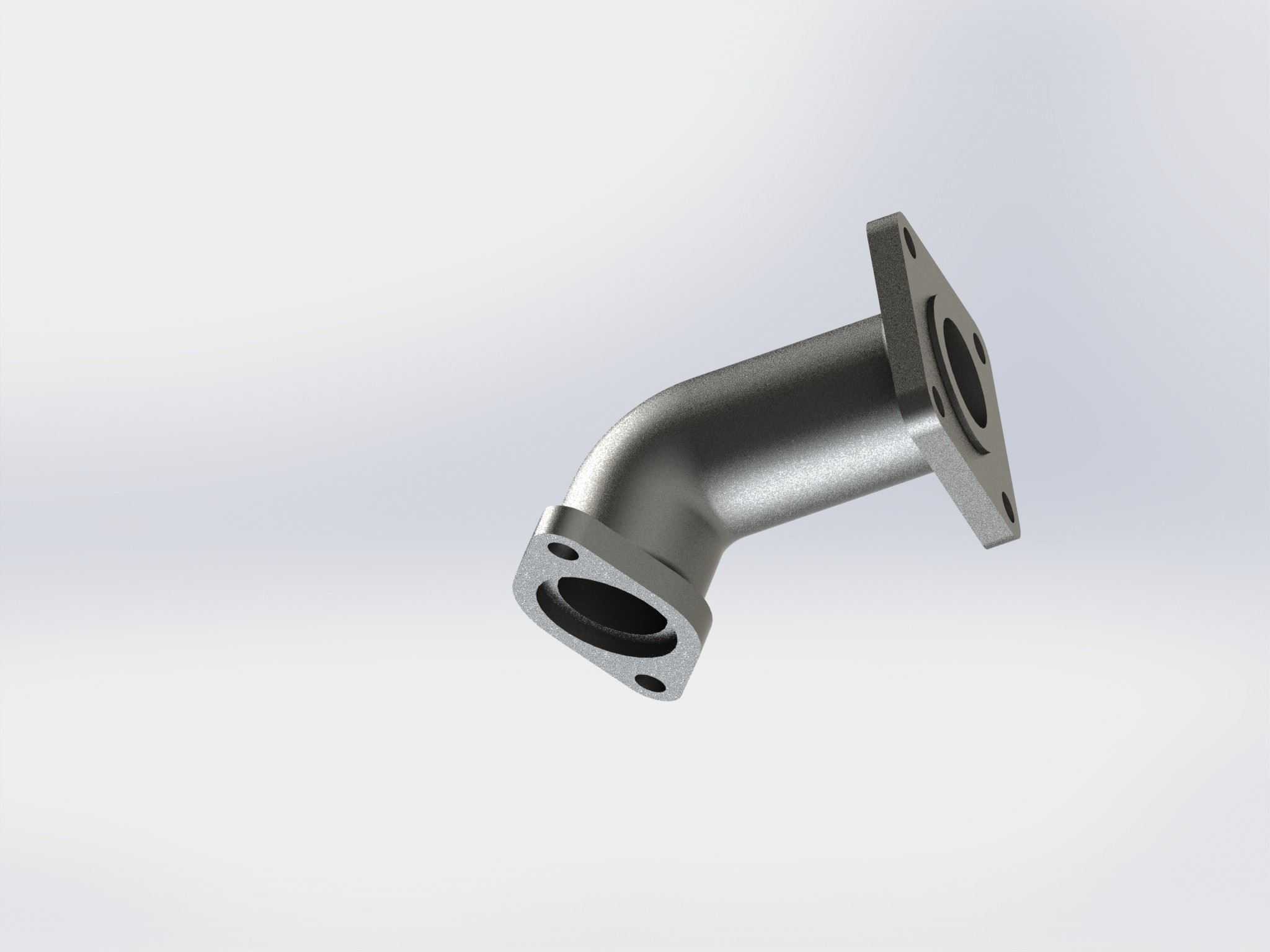

　　这类带法兰的弯通管道，在流体输送系统里承担着转向衔接的核心作用，常见于液压泵站油路排布、小型内燃机组进排气支路、工业设备冷却循环回路等场景，区别于直连管道，它能在有限安装空间内完成管路走向的90度切换，避免管路强行弯折产生的应力集中与通径缩径问题。从结构设计来看，两端的方形法兰采用一体化铸造成型后机加工的工艺思路，法兰端面预留了四个对称分布的螺栓过孔，安装时可通过螺栓组将管道与两端的设备接口、阀组接口刚性连接，法兰端面需预留密封垫片的安装位，保证连接后的管路气密性与承压能力，避免输送介质出现渗漏。弯管段采用等通径设计，内壁做平滑过渡处理，减少流体在转向位置的湍流阻力，降低输送过程中的压力损失，对于输送液压油、

　　冷却液这类对管路压损敏感的介质，这种平滑过渡的弯型结构能有效提升系统运行效率，减少泵组的负载损耗。在安装边界上，两端法兰的端面平行度、螺栓孔位的位置度是设计时需要重点管控的形位公差，若公差超差，安装时会出现螺栓无法穿入、法兰密封面贴合不严的问题，长期运行还会因连接应力导致弯管段出现疲劳裂纹。弯管的弯曲半径参考管路通径做匹配设计，既不会因弯曲半径过小导致通径变形，也不会因弯曲半径过大占用过多安装空间，适配紧凑排布的设备内部管路布局。实际选型应用时，需要匹配两端对接接口的法兰尺寸、螺栓孔位分布，同时确认管路通径与系统流量要求匹配，法兰的密封面形式要和对接端的密封结构对应，比如采用平垫片密封的场景要保证法兰端面的平面度满足密封要求，

　　采用O型圈密封的场景则要在法兰端面对应位置加工密封槽。这类弯通法兰管道在日常运维中，需要定期检查法兰连接位置的螺栓预紧力，避免因设备运行振动导致螺栓松动出现渗漏，弯管段的外壁要做好防腐处理，若应用在户外或者有腐蚀介质的环境中，还需要根据介质特性选择对应的管材材质，比如输送水基冷却液可选用普通碳钢做镀锌处理，输送腐蚀性化工介质则要选用不锈钢材质。从建模角度来看，这类零件的建模逻辑是先绘制两端法兰的轮廓草图，再通过扫描特征生成中间的弯管主体，之后对法兰端面、螺栓孔、密封面位置做精细化的特征处理，建模时要注意弯管段和法兰连接位置的圆角过渡，避免应力集中，同时要保证内壁曲面的连续性，减少流体流动的阻力。在装配验证环节，可将该管道模型导入整体设备的管路装配体中，验证安装空间是否充足，螺栓拆装是否有操作空间，和周边其他零部件是否存在干涉，提前排查安装阶段可能出现的问题，减少现场安装的整改工作量。
