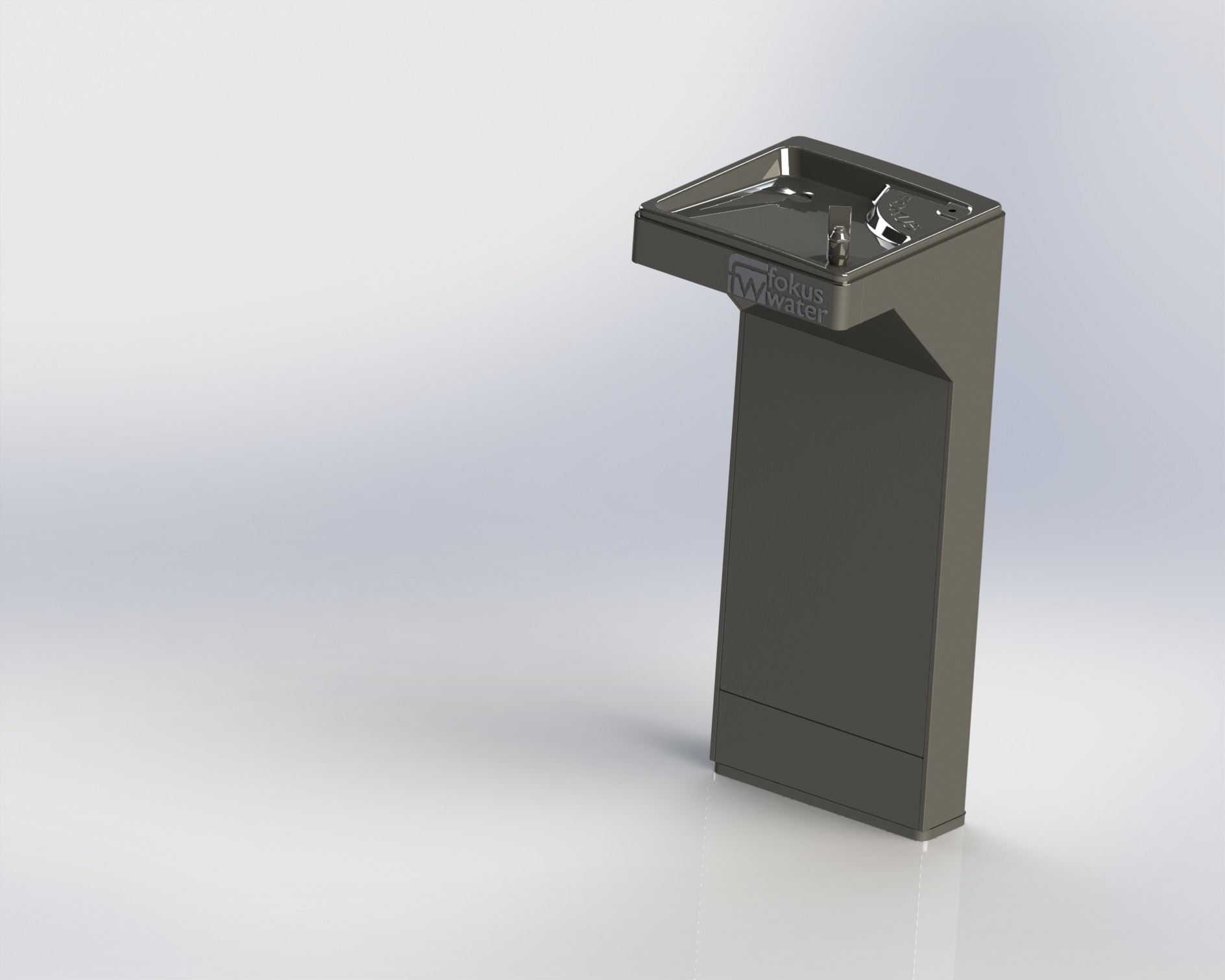

立柱式公共直饮喷泉饮水台结构设计

　　这款立柱式直饮喷泉结构，主要适配户外公共区域、校园园区、工厂车间公共通道、公园休憩区这类人员流动密集的公共饮水场景，作为公共直饮水系统的终端出水设备使用，无需外接水杯，使用者可直接通过向上喷射的水柱完成饮水动作，能有效避免公共水杯带来的交叉污染问题，适配无接触公共饮水的使用需求。从结构设计逻辑来看，整体采用一体化立柱承载结构，下部为封闭的立柱腔体，内部预留了净水模块、供水管道、排水管路的安装空间，所有走水部件全部隐藏在立柱壳体内部，既可以避免户外环境下管路被磕碰损坏，也能减少管路积灰、被杂物缠绕的风险，适配户外复杂的使用环境。上部的接水盘采用一体化浅盘式设计，边缘做了凸起的挡水边结构，接水盘表面向中心排水口做了1.5度的倾斜坡度，

　　饮水过程中洒落的水可以顺着坡度快速汇入中心排水口，通过立柱内部的排水管路直接接入下水系统，不会出现接水盘积水、溢水的问题，日常清洁时只需要擦拭接水盘表面即可，维护难度很低。水嘴采用嵌入式安装在接水盘靠后侧的位置，出水方向斜向上设置，喷射高度经过结构校核，稳定维持在10-15cm的区间，既可以满足不同身高使用者的饮水需求，也不会因为水压波动导致水柱喷溅到使用者衣物上，水嘴位置做了内凹设计，避免使用者面部直接触碰水嘴造成污染。整体安装边界方面，立柱底部采用法兰式固定结构，需要在安装地面预先做混凝土硬化基础，预留4个M12膨胀螺栓的安装孔位，安装完成后设备整体高度控制在1050-1100mm区间，符合成年人站立饮水的人体工学高度，

　　接水盘前沿距离立柱外表面的伸出长度控制在280mm，使用者站立时不需要过度俯身就可以完成饮水动作，设备整体横向占用宽度仅350mm，不会占用过多公共通行空间，适合在通道侧边、靠墙位置安装布置。结构材质选择上，外部壳体全部采用304不锈钢板材一体折弯成型，焊缝位置做了抛光打磨处理，表面做拉丝抗指纹处理，户外长期使用不会出现生锈、漆面脱落的问题，接水盘内部做了圆角过渡处理，没有清洁死角，避免长期使用后边角位置积垢滋生细菌。供水接口设置在立柱下部后侧，预留DN15的标准进水接口，可以直接对接市政供水管网或是配套的净水设备出水端，进水端内置稳压结构，即使管网水压出现0.1-0.4MPa区间的波动，也能维持稳定的喷泉出水高度，

　　不会出现水柱忽高忽低的问题。排水接口采用DN32的标准下排水接口，安装时直接对接场地的污水管网即可，不需要额外设置存水弯，设备内部的排水管路已经做了水封设计，可以避免下水道异味反窜。从结构可靠性角度考虑，立柱壳体的板材厚度选用1.5mm的不锈钢板，整体抗侧向冲击能力可以满足公共区域的使用要求，即使受到轻微的外力碰撞也不会出现壳体变形、管路错位的问题，接水盘位置做了加厚处理，可以承受100kg的瞬时垂直载荷，避免人员倚靠或是放置重物导致接水盘变形。设计过程中特意将所有的维护检修口设置在立柱后侧，日常维护时不需要拆卸设备正面的壳体，只需要打开后侧的检修盖板就可以完成滤芯更换、管路检修、水嘴清理的操作，不会影响设备正面的正常使用，也能避免非工作人员随意打开设备壳体触碰内部管路。
