抛光机端盖座结构三维设计

　　在表面处理加工车间的日常运维里，抛光设备的端盖部件是直接决定设备运行稳定性的核心小构件，很多一线调试人员都遇到过端盖密封失效导致磨料飞溅、主轴进灰磨损的问题，这款抛光机盖座的设计，就是针对立式抛光设备的主轴端防护需求做的结构优化。从实际应用场景来看，这类盖座主要适配台式立式抛光机的主轴输出端，既承担着主轴端部的防尘密封作用，也作为抛光轮安装侧的端面定位基准，日常加工金属工件、非金属工件的表面抛光工序里，设备高速运转时产生的磨屑、抛光膏飞溅、冷却雾滴，都需要靠这个端盖配合密封件阻挡在主轴轴承腔外部，避免杂质进入轴承滚道造成磨损卡滞。

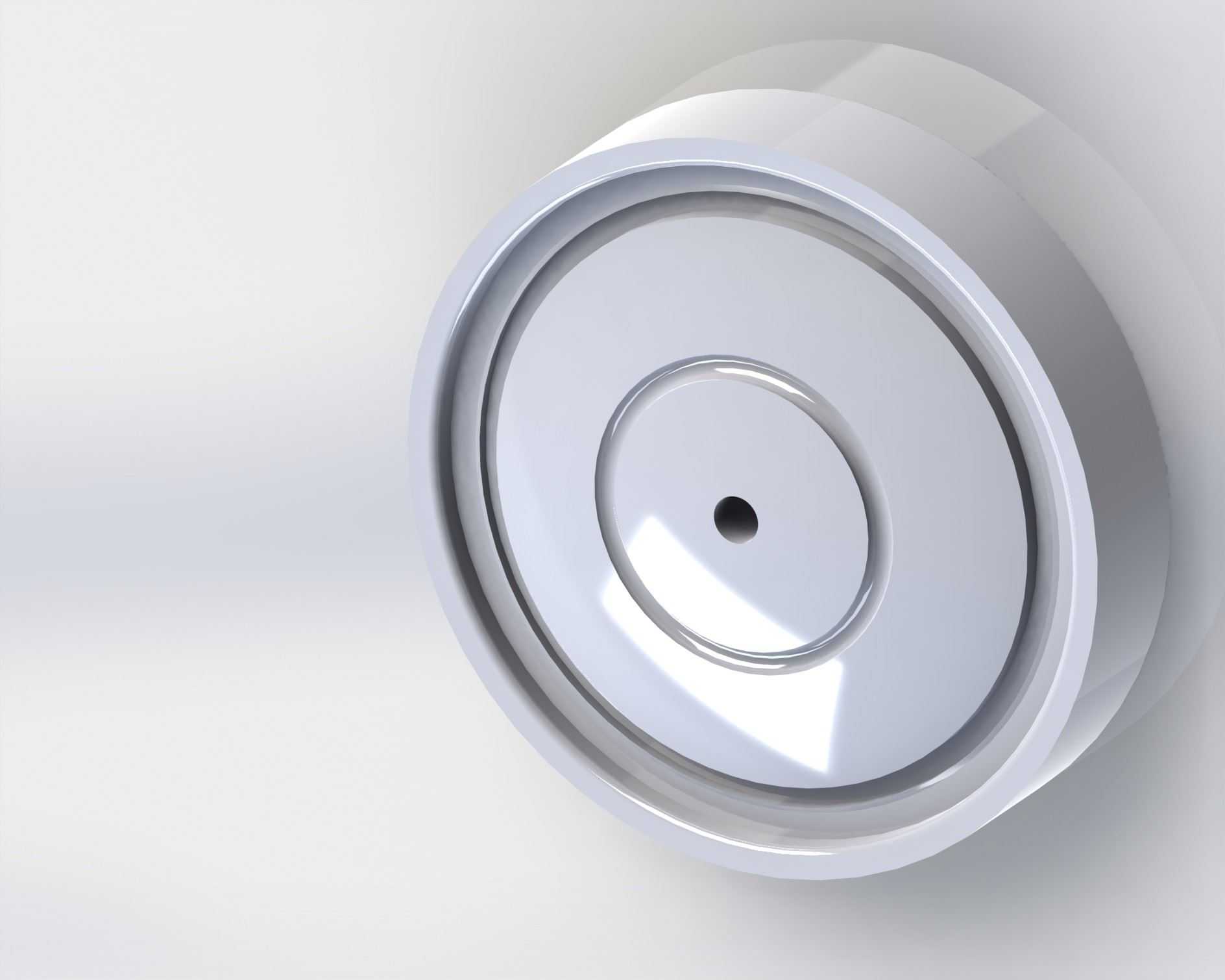

　　从结构设计思路上看，整个盖座采用阶梯式回转体结构，没有多余的异形凸起，整体为同轴度要求较高的回转件，中心的小孔是定位销过孔，用于和主轴端部的定位轴颈配合，保证盖座安装后和主轴的同轴度误差控制在0.02mm以内，避免高速运转时出现端跳。外圈的多层环形台阶，第一层台阶是密封件安装槽，用来嵌装O型密封圈或者毛毡密封圈，和设备的主轴套筒端面贴合形成静密封；第二层台阶是安装定位止口，和机身上的端盖安装孔采用间隙配合，装配时可以直接推入定位，不需要反复调整同轴度，降低现场装配的难度；最外侧的宽边法兰面是安装压紧面，上面预留了均匀分布的螺栓沉孔（图中视角未完全展示），用来穿装固定螺栓，把整个盖座压紧在机身端面上，法兰面的平面度要求控制在0.01mm以内，保证压紧后密封面不会出现局部间隙导致漏灰。

　　从安装边界尺寸来看，整个盖座的最大外径适配常规6寸抛光机的端盖安装位，整体轴向厚度控制在15mm左右，不会过多占用主轴端部的安装空间，给抛光轮的锁紧螺母预留足够的操作空间，更换抛光轮的时候不需要拆卸整个端盖，只需要松开锁紧螺母就能完成轮片更换。中心定位孔的直径和常规抛光机主轴端的定位轴颈匹配，不需要额外做轴套转接，通用性较强。盖座的材质设计选用压铸铝合金或者工程塑料两种方案，铝合金版本适合工业级长时间连续运转的抛光设备，散热性好、结构强度高，受到磨料撞击不容易开裂；工程塑料版本适合小型家用或者轻型台式抛光机，重量轻、成本低，自身具备一定的自润滑性，和密封件配合的时候磨损更小。

　　在实际功能特性上，这个盖座的环形凹槽结构除了安装密封件之外，还能形成一道挡屑迷宫，即使有少量细微磨屑突破第一层密封，也会积存在环形凹槽里，不会直接进入轴承腔，日常维护的时候只需要拆开盖座清理凹槽内的积屑即可，不需要拆解整个主轴组件，大幅降低设备维护的工作量。盖座的外露表面做了高光抛光处理，一方面是表面光滑不容易积存抛光膏和磨屑，日常清理的时候用抹布一擦就能干净，另一方面光滑的表面也减少了高速气流带动磨屑在表面附着的概率，避免磨屑在表面积存结块后影响动平衡。很多早期的抛光机端盖采用平板式结构，没有止口定位和迷宫挡屑结构，安装的时候容易装偏，使用两三个月就会出现密封失效、主轴进灰的问题，这款阶梯式结构的盖座，从结构上规避了这些常见故障点，装配定位简单，密封防护等级更高，能有效延长主轴轴承的使用寿命，减少设备的非计划停机时间。

　　从建模细节来看，整个零件的所有回转面都做了同轴度约束，安装止口和中心定位孔的同轴度、密封槽和止口的同轴度都做了公差标注，在三维建模阶段就把装配干涉的问题提前排除，所有转角位置都做了R0.5的圆角过渡，避免应力集中，尤其是螺栓孔周边的位置，做了局部加厚处理，避免拧紧螺栓的时候出现法兰面开裂的问题。密封槽的尺寸按照标准O型圈的槽径设计，不需要定制非标密封件，后期维护更换密封件的时候可以直接采购标准件，降低运维配件成本。
