医疗用臭氧冷却处理设备结构设计

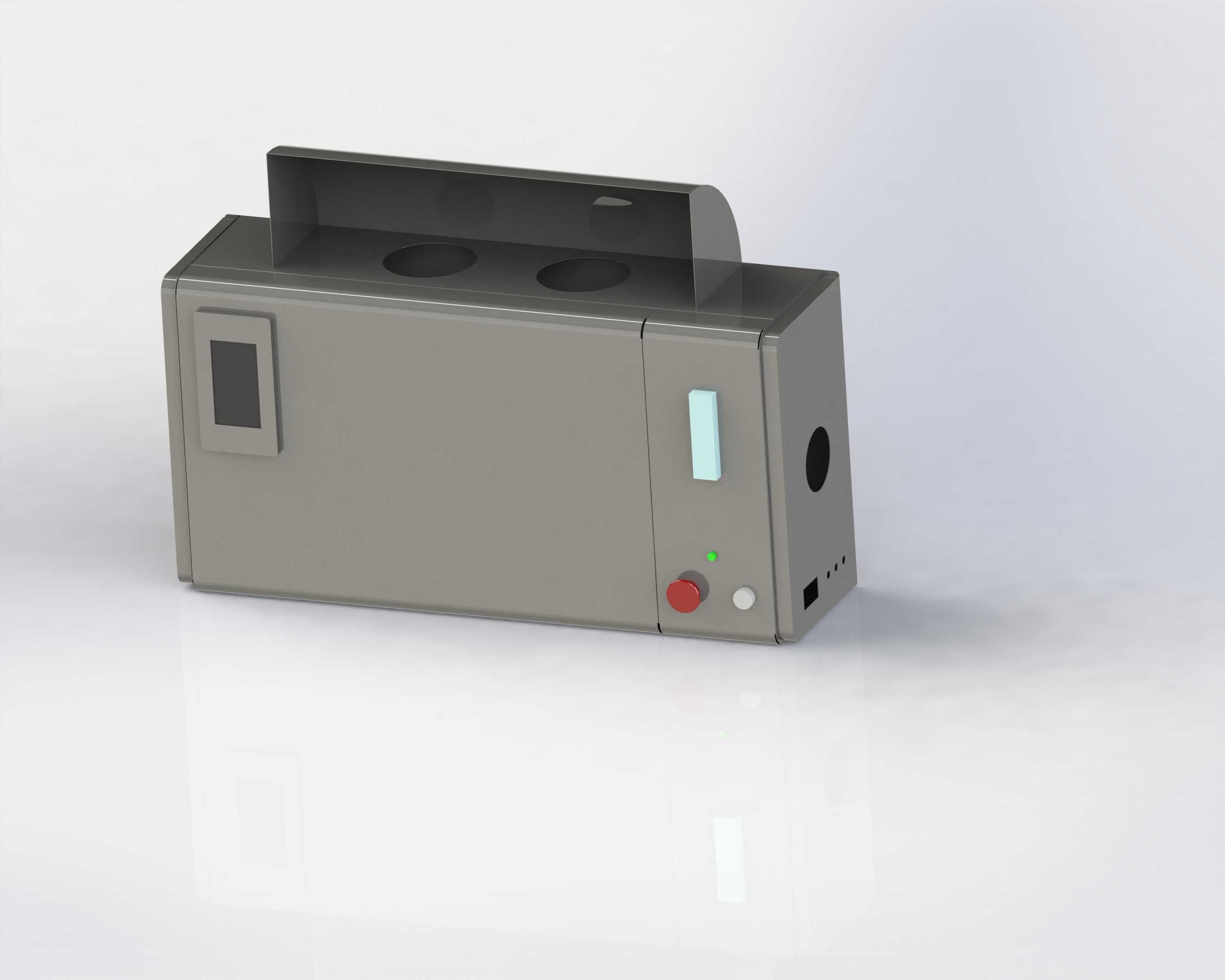

　　这款臭氧冷却设备的结构设计，核心围绕医用臭氧治疗场景的实际使用需求展开，在结构布局上优先考虑了操作便捷性与运行稳定性的平衡。从整机外形来看，设备采用卧式方正机箱布局，主体外壳采用钣金折弯拼接结构，边角做了小圆弧过渡处理，既避免尖锐边角造成的磕碰风险，也能在生产环节降低钣金加工的折边难度，减少焊接打磨的工作量。设备正面预留了嵌入式显示屏安装位，屏幕下方区域集中布置了操作按钮与状态指示灯，包括红色急停按钮、绿色运行启动按钮、白色功能切换按键，以及对应的电源、运行、故障状态指示灯，所有操作元件的安装高度都符合站立操作的人体工学范围，操作人员无需弯腰或抬手即可完成全部操作，适配门诊治疗室、康复科诊室这类日常高频使用的场景。

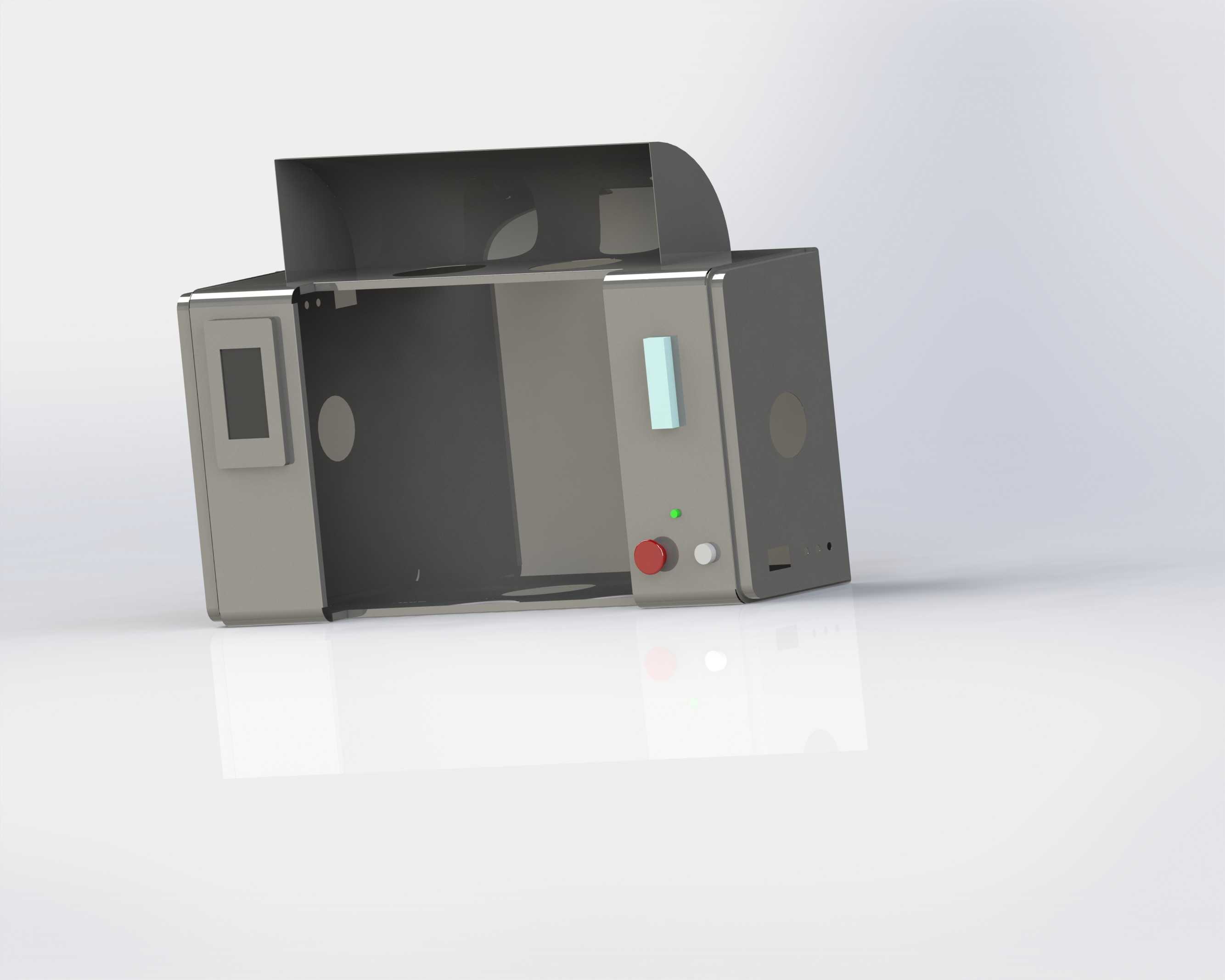

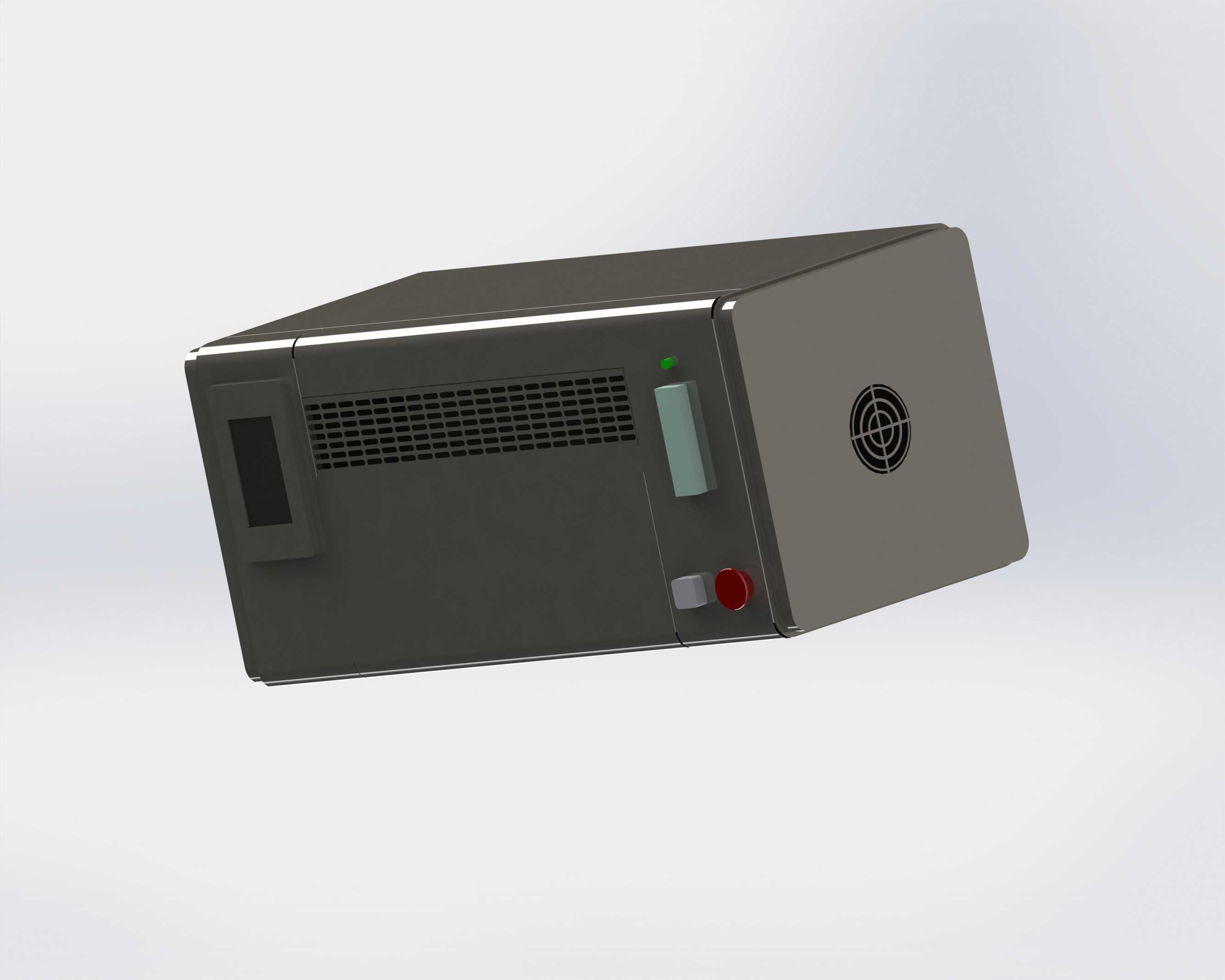

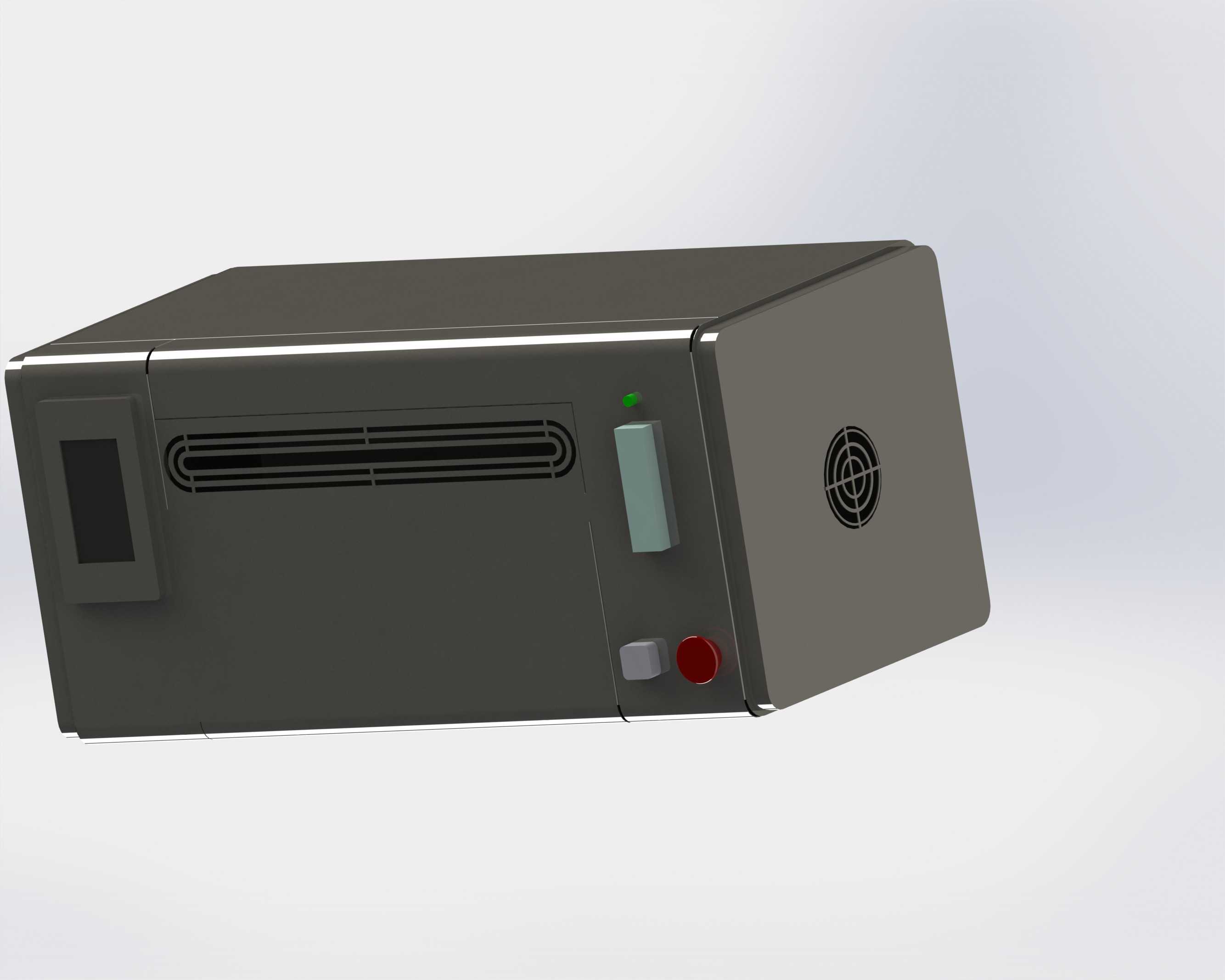

　　设备内部的腔体为开放式臭氧发生与冷却集成腔室，腔体内壁做了圆弧导角处理，避免臭氧流通时出现死角残留，同时腔室侧壁预留了圆形气流循环孔，配合内置的风冷循环通路，能够让臭氧在腔体内完成降温处理后稳定输出，避免臭氧因温度过高出现分解失效的问题。设备侧面预留了通风散热栅格，位置对应内部冷却模块的安装区域，能够保证冷却系统的进排风通畅，不会因为机箱密闭导致内部积热，影响设备长时间连续运行的稳定性。

　　从安装边界来看，整机的长宽高尺寸适配常规医疗操作台的摆放空间，底部为平整钣金底座，不需要额外的固定安装结构，直接放置在平整台面上即可使用，底座预留了防滑脚垫的安装位，能够避免设备运行时因为轻微振动出现移位。设备背部预留了电源接口、臭氧输出接口的安装位置，接口排布间距符合常规线缆插拔的操作空间要求，不会出现接口过密导致插拔困难的问题。

　　在结构设计思路上，这款设备优先考虑了后期维护的便捷性，机箱侧盖采用快拆螺丝固定，不需要完全拆解整机即可打开侧盖，对内部的冷却模块、臭氧发生模块进行检修更换；内部的元器件安装都采用标准化导轨或螺丝固定位，不同模块之间预留了足够的布线空间，强弱电线路分开排布，避免信号干扰。设备正面的操作面板采用嵌入式安装，面板与机箱外壳之间预留了密封胶条的安装槽，能够避免日常使用时液体泼溅渗入机箱内部，适配医疗场景下定期消毒擦拭的使用需求。

　　实际使用过程中，这款设备的核心作用是对生成的臭氧进行精准降温处理，让输出的臭氧温度保持在适合人体接触治疗的区间，避免高温臭氧对治疗部位造成刺激，同时稳定的温控能够保证臭氧浓度的一致性，提升治疗过程的安全性与效果。机箱的外壳厚度选用常规1.2mm冷轧钢板，在保证结构强度的同时不会过度增加整机重量，方便设备在不同诊室之间挪动转移；外壳表面采用哑光喷塑处理，不容易残留指纹与污渍，日常清洁维护更加方便。

　　设备的操作区域与腔体区域做了物理分隔，操作面板背后设置了独立的电器安装腔，与臭氧流通的腔体完全隔开，避免臭氧泄漏腐蚀电器元件，延长设备的整体使用寿命。腔体内的冷却模块采用模块化安装设计，通过支架固定在腔体侧壁，不需要拆解整个腔体即可完成冷却模块的拆卸清理，适配医疗设备定期清洁消毒的管理要求。整机的重心设计偏下，底部重量占比超过60%，即使不小心受到侧面碰撞也不容易出现倾倒，提升了使用过程中的安全系数。
