Vortec离心式鼓风机增压器三维结构设计

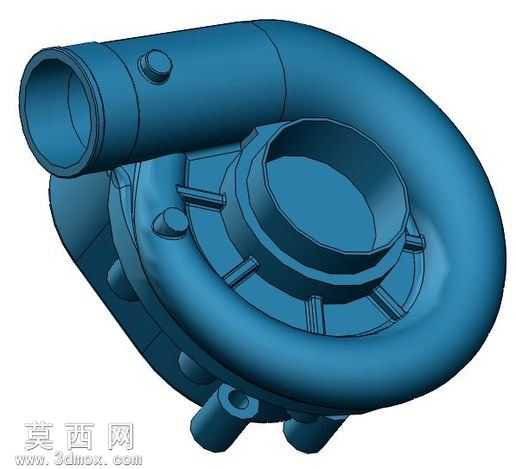

本模型为Vortec离心式鼓风机兼增压器结构，采用三维参数化建模方式完成整体结构搭建，建模过程中优先还原产品的实际功能结构与装配逻辑，对蜗壳流道、进出气接口、安装定位结构、加强筋布局等细节做了精准复刻。模型整体采用统一的工程蓝哑光金属材质进行渲染表现，材质参数调整贴合工业铸件的视觉质感，无过度夸张的反光与纹理效果，能够清晰呈现各部件的轮廓边界与结构衔接关系，便于观察内部流道与外部安装结构的对应位置。结构设计上，该产品采用经典的离心式流体机械布局，侧向设置圆柱形进气接口，蜗壳采用渐开线式流道结构，能够在叶轮旋转时将轴向进入的气流沿径向甩出，通过蜗壳的渐扩结构实现气流增压，满足鼓风或增压的功能需求。壳体表面设置多组径向加强筋，沿蜗壳周向均匀分布，既能够提升壳体的结构强度，降低高速气流冲击下的壳体形变风险，也兼顾了产品外观的工业设计美感。壳体上预留的多个柱状安装凸台带有定位孔结构，可实现该部件在配套设备上的快速定位与紧固安装，进气接口处的凸台结构用于配套管路的连接固定，保证气路连接的密封性。建模过程中对各部件的装配公差做了合理预留，所有相邻结构的衔接处均做了符合机械加工工艺的倒角与圆角处理，不存在尖锐的非工艺性棱角，还原了实际量产产品的工艺特征。模型可旋转查看任意角度的结构细节，能够直观呈现蜗壳的流道走向、加强筋的分布逻辑、安装位的布局位置，既可以作为流体机械结构设计的参考案例，也可用于相关产品的教学演示、结构验证等场景，帮助设计人员快速理解离心式鼓风增压设备的结构原理与设计要点。
