通讯设备用阶梯式定位支撑块结构

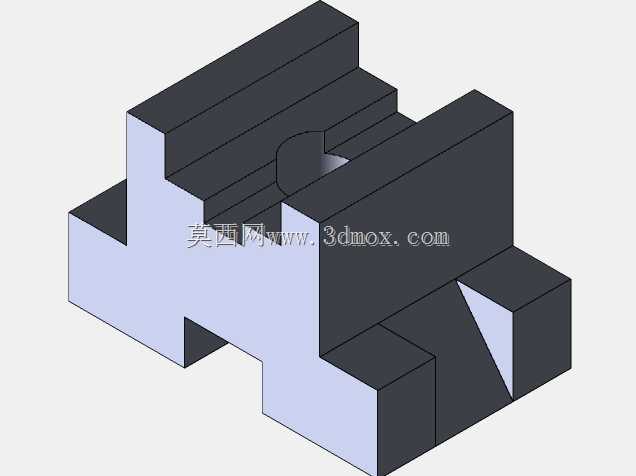

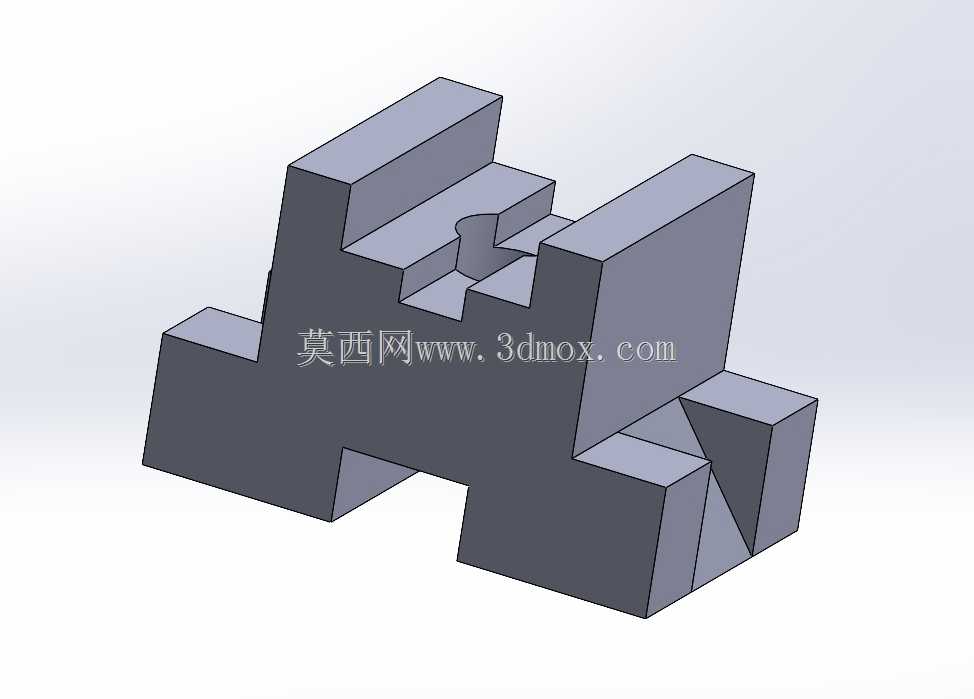

　　这类阶梯式定位支撑块，多应用在通讯终端设备的内部装配工位，作为板卡安装时的辅助定位基准件使用，日常在通讯类产品的组装工装、内置模块的固定结构中十分常见。从结构设计逻辑来看，整体采用多阶凸台的布局形式，不同高度的阶梯面分别对应不同厚度的通讯板卡、排线压块的安装贴合面，无需额外加装调整垫片即可适配多层堆叠的组件安装需求，能有效减少装配时的零件选配环节，提升产线组装的效率。零件一侧设计的半圆凹槽，是专门为通讯设备内部的射频走线预留的过线通道，凹槽的弧度与常用的同轴屏蔽线外径匹配，既可以对走线形成径向限位，避免设备受振动时线缆移位干扰信号传输，又不会对线体的外屏蔽层造成挤压磨损，长期使用也不会出现线缆外皮破损的隐患。零件端部的斜切面设计，

　　主要是为了适配设备壳体内部的斜向加强筋结构，安装时可以顺着斜切面滑入装配位，降低装配对位的难度，同时斜切面与壳体筋位完全贴合后，能分散支撑块承受的侧向载荷，避免长期受力出现支撑面翘曲的问题。从安装边界来看，零件底部的两个凸耳结构是主要的固定位，凸耳上预留的沉孔可以适配常用的十字盘头螺丝，沉孔深度刚好能让螺丝头部完全埋入凸耳平面，不会突出表面影响上层板卡的平贴安装，两个固定孔的中心距按照通讯设备通用的安装孔位模数设计，能直接适配现有标准的安装基座，不需要重新在基座上打孔调整。零件的各阶梯面之间的垂直过渡棱边都做了微小的倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员或者板卡的印刷电路层，另一方面也能减少应力集中，

　　在设备受到运输过程中的冲击载荷时，棱边位置不会因为应力集中出现崩裂的问题。在实际使用场景中，这类支撑块除了作为板卡的支撑定位件，还可以作为模块拆装时的受力支撑点，维修拆卸上层模块时，支撑块的高阶平面可以作为撬棒的受力支点，不会直接压到脆弱的板卡元器件，降低维修操作的损坏风险。设计时特意将零件的整体重心落在底部两个固定凸耳的连线中心位置，即使只采用两个螺丝固定，也不会出现单侧倾翻的问题，同时零件的各壁厚保持均匀，不管是采用机加工还是注塑成型工艺，都不会因为壁厚差过大出现成型变形，能有效控制零件的加工精度，保证各阶梯面的平面度满足安装要求。零件侧面的垂直立面是安装时的侧向定位基准，立面与底部安装面的垂直度控制在0.05mm以内，

　　装配时只要将该立面贴紧基座的侧定位面，就能保证所有阶梯面的位置精度，不需要反复调整找正，对于批量组装的通讯产品来说，能大幅降低单台产品的装配调校时间。另外，零件上没有多余的冗余结构，整体结构紧凑，占用的设备内部空间很小，对于内部空间寸土寸金的便携通讯设备来说，这种紧凑化的设计能给其他功能模块留出更多的布置空间，同时零件的结构简单，加工工序少，不管是小批量打样还是大批量量产，都能保持较低的加工成本，适合在各类通讯终端、信号传输设备的内部结构中推广使用。在实际的结构验证过程中，这类支撑块经过高低温循环、振动冲击测试后，各安装面的形位公差变化量极小，不会因为环境温度变化出现尺寸偏移，能长期保证板卡的安装位置精度，避免因为支撑件变形导致板卡接插件接触不良的问题，有效提升通讯设备的长期运行可靠性。
