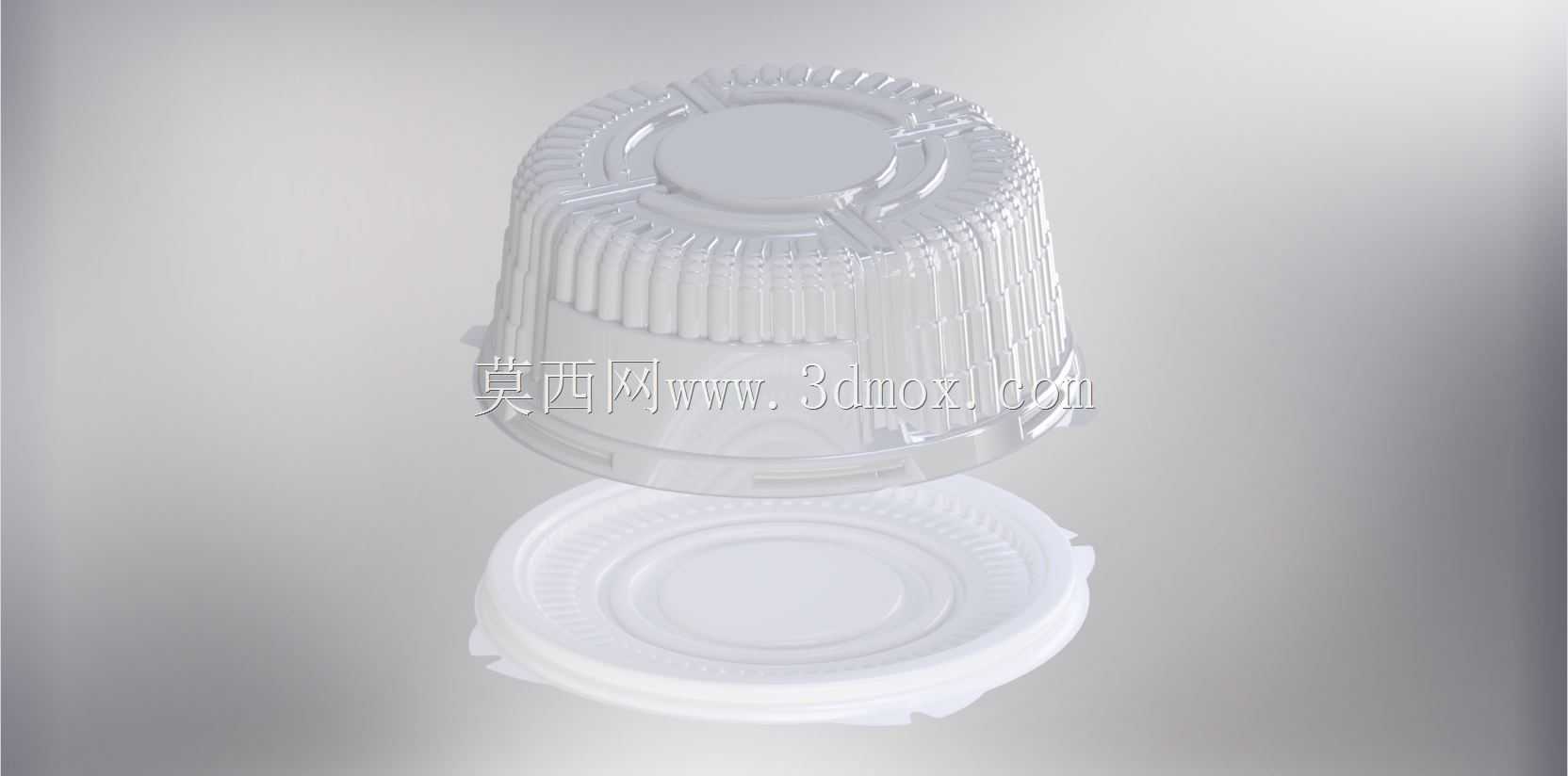

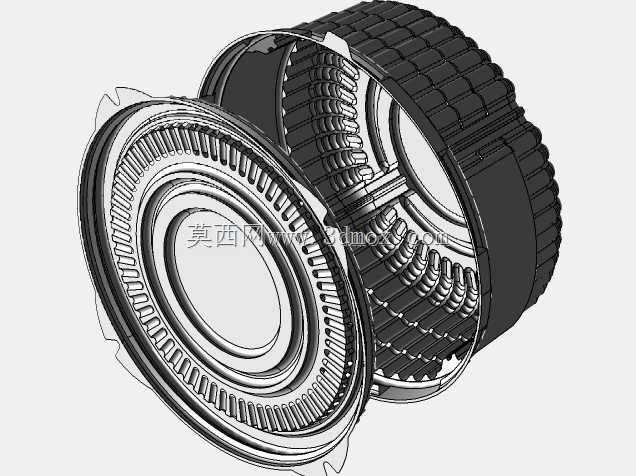

热成型带盖透明食品周转包装结构

　　日常接触到的一次性食品打包、散装烘焙点心分装、小型生鲜食材周转场景里，这类带盖热成型塑壳是出镜率极高的包装载体，很多结构工程师在做包装线适配、容器结构优化时，都会先拆解这类成熟量产结构的设计逻辑。从实际使用场景倒推设计需求，这类容器首先要满足堆叠周转的刚性要求，不管是生产线下线后的码垛储运，还是商超货架上的叠放陈列，都不能出现侧壁受压变形、盒盖松脱漏料的问题，所以在侧壁结构上做了整圈的竖向加强筋排布，筋条的高度从盒口位置一直延伸到盒底圆角过渡处，筋条的宽度和间距经过反复调校，既不会因为筋条过密导致热成型时片材拉伸不均出现局部壁厚过薄，也不会因为筋条间距过大导致侧壁手捏就出现凹陷形变。盒盖和盒身的配合是这类结构的核心设计点，不同于完全分离的平盖结构，这个结构的盒盖和盒身采用连体式的铰接设计，铰接位置做了减薄的弯折应力槽，热成型后这个位置的材料厚度控制在整体片材厚度的30%左右，既可以保证反复开合10次以上不会出现弯折断裂，也能让盒盖扣合后保持足够的贴合预紧力，不会因为轻微晃动就自行弹开。盒盖边缘做了整圈的外翻扣边，扣合时刚好卡在盒身口部的外翻凸缘下方，凸缘的高度设计为1.2mm，扣合后会有清晰的卡扣到位反馈，不需要额外的封膜或者胶带固定，就能保证常规搬运过程中盒盖不会脱落。盒身底部做了内凹的定位台阶，刚好和盒盖顶部的凸起轮廓匹配，堆叠时上层盒的底部可以完全嵌入下层盒的盖面凹槽里，码垛高度达到12层时也不会出现侧滑倾倒的问题，

　　这个定位结构同时也能在自动化包装线上实现精准的工位定位，不管是机械手取盒、物料装填还是封盖压合，都不需要额外增加定位治具就能保证位置精度。考虑到食品接触的使用要求，整个结构的所有转角位置都做了R2以上的圆角过渡，没有尖锐的直角死角，既可以避免热成型时直角位置出现材料堆积导致的应力发白，也能让装填食品时不会出现边角卡料，后续回收清洗时也不会残留污渍。侧壁的加强筋同时还充当了防滑结构，操作人员单手拿取时，手指刚好卡在竖向筋条的间隙里，即使表面有少量冷凝水或者油污，也不会出现打滑脱手的情况。盒盖顶面做了一圈环形的内凹平面，这个区域可以直接粘贴产品标签，不需要额外做标签位的结构处理，内凹的深度刚好和常用的铜版纸标签厚度匹配，

　　粘贴后标签不会因为堆叠摩擦出现起翘脱落。从热成型工艺的适配性来看，整个结构的拔模斜度控制在5度，所有的倒扣位置都控制在热成型工艺可实现的范围内，不需要做复杂的模具侧抽结构，采用常规的阳模吸塑成型就能完成生产，片材选用PET透明材质时，成型后的侧壁透光均匀，不会出现局部的拉伸纹或者晶点，消费者可以直接透过盒身看到内部的产品状态。在安装边界和尺寸适配方面，这类结构的外轮廓尺寸刚好适配常规的食品周转箱内格，单盒的容量控制在300ml左右，既可以满足单人份点心、切块水果的分装需求，也能在标准600*400mm的周转托盘里整齐排布24个，空间利用率达到87%以上，不会出现过多的空间浪费。盒身口部的凸缘宽度设计为3mm，

　　刚好可以适配自动化包装线的挂耳输送结构，输送过程中凸缘挂在输送链板的卡槽里，不会因为输送速度过快出现盒体歪斜掉落。很多初次接触热成型包装设计的工程师容易忽略盖体的排气设计，这个结构在盒盖和盒身的扣合位置预留了3个均匀分布的微小排气间隙，扣合时盒内的空气可以顺着间隙排出，不会因为盒内气压升高导致扣合后盒盖被气压顶开，同时这个间隙的尺寸控制在0.3mm，不会让内部的液体类内容物出现渗漏，也能避免外部的灰尘杂质进入盒内。在承重性能方面，单盒装满300g内容物时，底部的圆角加强结构可以将重量均匀分散到整个底面，放置在平面上时不会出现底部鼓凸导致的放置不稳，常温下堆叠5层时，最下层的盒体侧壁变形量不超过1mm，完全满足常规储运的强度要求。
