生鲜肉类热成型包装托盘结构设计

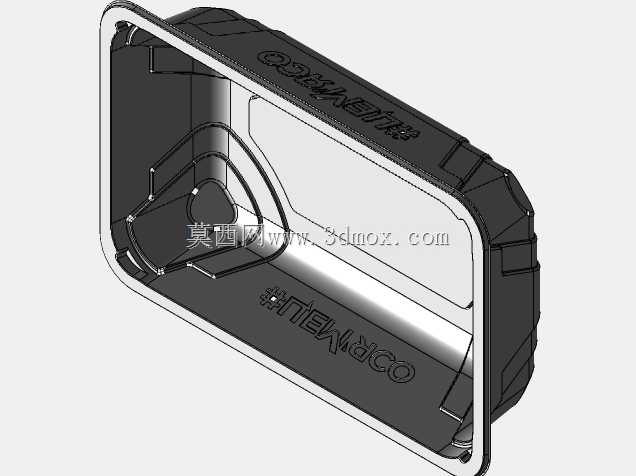

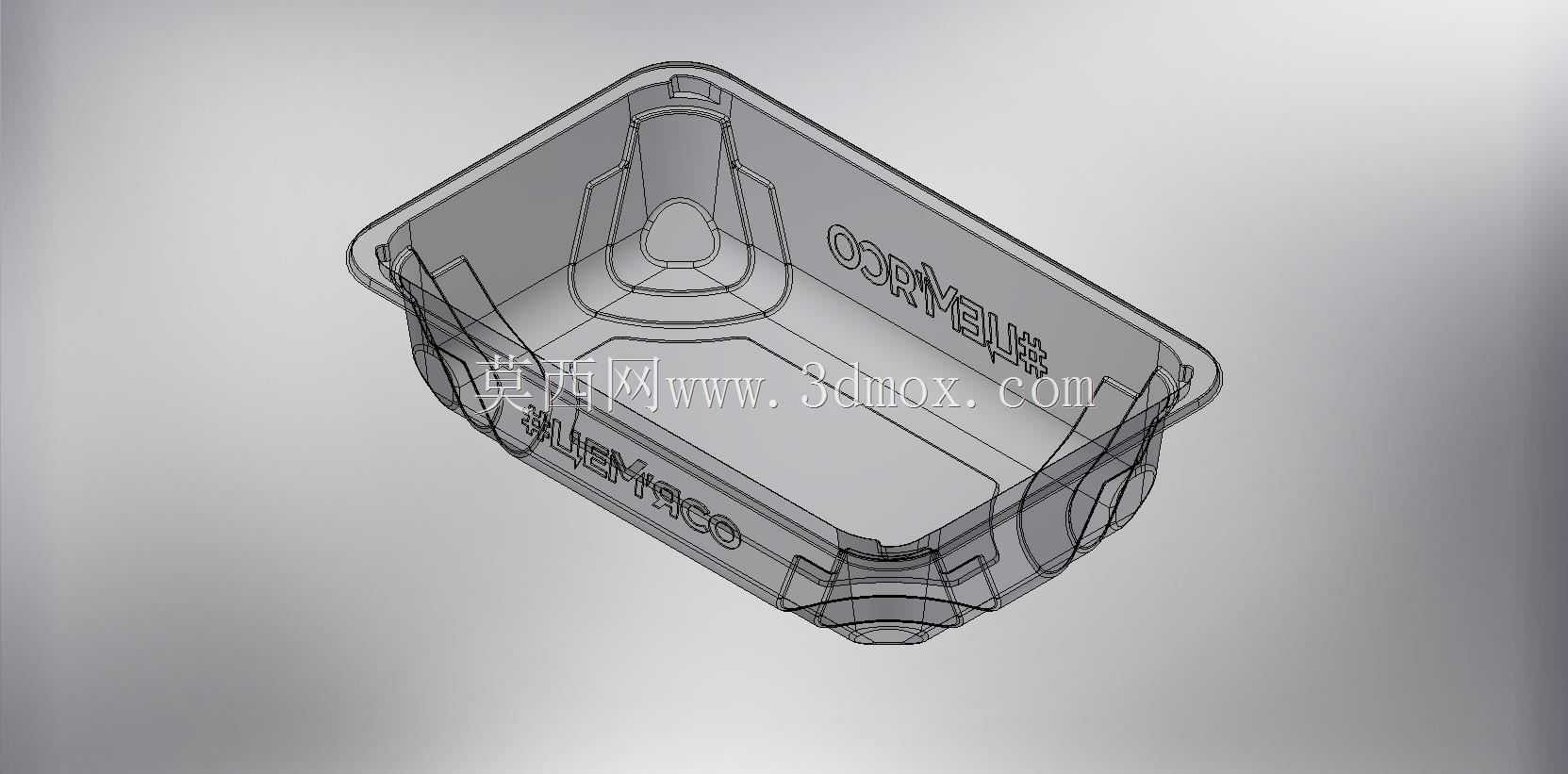

　　这款热成型托盘主要面向生鲜零售场景的肉类分装环节，适配商超冷柜陈列、冷链短途配送的使用需求，日常使用中直接与分割后的生鲜肉类接触，承担盛装、定型、防渗漏、堆码防护的核心作用。从结构设计逻辑来看，整体采用带圆角的矩形敞口构型，侧壁设置连续的阶梯式加强筋，既能够在0.3-0.5mm的常规片材厚度下提升整体抗形变能力，避免冷柜堆码时上层货品压塌下层包装，也能在自动化包装线的吸塑成型、脱模工序中减少应力集中导致的局部开裂问题。托盘底部设置的内凹定位结构，刚好匹配自动化包装线的输送载具定位销，在连续走膜、装填、封膜工序中不会出现位置偏移，保证封膜边的宽度均匀一致，减少冷链运输过程中封口漏液、膜层起翘的概率。

　　侧壁靠近敞口边缘的位置做了外翻的封边法兰，法兰面设置细密的网状压合纹路，热封时能够与覆盖膜形成更紧密的结合，哪怕在0-4℃的冷藏环境下存放72小时，封口处的剥离强度也能满足运输颠簸的要求，不会因为肉品析出的血水浸润导致封口失效。托盘内部设置的凸起定位柱，一方面能够在叠放收纳时让上下托盘之间预留均匀的间隙，避免吸塑成型后托盘堆叠过紧难以分离，减少包装线工位上的取件卡顿；另一方面也能对盛装的肉块形成侧向限位，减少运输过程中肉块在托盘内滑动移位，保证冷柜陈列时的外观规整度。考虑到生鲜肉类会析出少量血水，托盘底部做了微倾斜的导流纹路，能够将渗出的液体引导至底部的储液凹槽内，避免液体长时间浸泡肉品影响卖相，

　　也能防止液体流到封口法兰处影响热封效果。从安装边界尺寸来看，这款托盘的外轮廓尺寸适配常规的生鲜包装盒覆膜设备，长度方向控制在180-220mm区间，宽度控制在120-160mm区间，整体高度控制在40-60mm，既能够满足200-300g分割肉的盛装容积要求，也能匹配现有商超冷柜的层板间距，单层层板可以摆放3排托盘，空间利用率达到最优。热成型工艺的拔模角度控制在3-5度，侧壁的加强筋做了大圆角过渡，避免吸塑成型时片材拉伸过度导致局部壁厚过薄，在低温环境下受撞击出现碎裂。托盘侧壁预留的品牌标识区域采用内凹式设计，热成型时直接在片材上压出标识，不需要后续二次印刷，既减少了印刷油墨接触食品的安全风险，也能避免冷链存储过程中标识被摩擦脱落。

　　在堆码测试场景下，单托盘装满额定重量的货品后，能够承受上方5层同规格满载托盘的压力，侧壁形变量不超过2mm，不会出现垮塌、侧壁弯折的问题。针对自动化包装线的使用需求，托盘的法兰边平整度控制在0.5mm以内，能够顺畅通过包装线的导槽，不会出现卡滞、翘边触发设备停机的情况。托盘的转角位置全部采用R8以上的大圆角设计，既能够避免锐角位置在吸塑成型时出现片材拉伸破裂，也能防止消费者拿取时被锐角划伤，同时圆角结构在清洗回收环节不容易残留污渍，适配可回收包装的重复清洗使用要求。
